2016 TOYOTA YARIS HATCHBACK Instruksjoner for bruk (in Norwegian)

71
2Instrumentpanel
OM52G04NO2. Instrumentpanel
Indikatorer og varsellamper ...................... 72
Instrumenter og målere........ 78
Multiinformasjonsdisplay...... 80
Informasjon om drivstofforbruk .................... 86
YARIS F_OM_Europe_OM52G04NO.book Page 71 Friday, April 29, 2016 10:48 AM

722. Instrumentpanel
OM52G04NO
Indikatorer og varsellamper
Denne illustrasjonen viser en måler med turteller og kan se annerle-
des ut enn måleren uten turteller.
Indikatorene og varsellampene på instrumentpanelet og midtpa-
nelet gir føreren informasjon om status for bilens ulike syste-
mer.
Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.
YARIS F_OM_Europe_OM52G04NO.book Page 72 Friday, April 29, 2016 10:48 AM

732. Instrumentpanel
2
Instrumentpanel
OM52G04NO
Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
*1Varsellampe for
bremsesystem
(S. 403)*2
(Gul)
Automatisk
fjernlysindikator
(S. 406)
*1
Varsellampe for
ladesystem ( S. 403)
*2
(Gul)
Indikator for
cruisekontroll ( S. 406)
*1Varsellampe for lavt
motoroljetrykk
(S. 403)*2
(Gul)
LDA-indikator
(S. 406)
*1
(Rød)
Varsellampe for høy
kjølevæsketemperatur
(S. 403)*2, 9
(Gul)
Kjørefeltlinjeindikatorer
(S. 406)
*1
Varsellampe for
funksjonsfeil ( S. 404)
*2
(Gul)
Indikator for
hastighetsbegrenser
(S. 406)
*1Varsellampe for
funksjonsfeil i SRS-
systemet ( S. 404)*1, 2, 5Indikator for kansellering
av stopp- og startsystem
(S. 406)
*1
Varsellampe for ABS
(S. 404)*1, 6Varsellampe for at det er
vann i drivstoffilteret
(S. 406)
*1Varsellampe for elektrisk
servostyring
(S. 404)*2, 3
(Gul)
Indikator for smart
inngangs- og
startsystem ( S. 407)
*1, 2, 5
PCS-varsellampe
(S. 405)Varsellampe for åpen
dør (S. 407)
*1, 2, 4
Hjulslippindikator
(S. 405)Varsellampe for lavt
drivstoffnivå ( S. 407)
YARIS F_OM_Europe_OM52G04NO.book Page 73 Friday, April 29, 2016 10:48 AM

742. Instrumentpanel
OM52G04NO
*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smartinngangs- og startsystem) eller i IG-ON-modus (biler med smart inngangs-
og startsystem) for å vise at det utføres en systemkontroll. De slukkes når
motoren har startet, eller etter noen få sekunder. Hvis en lampe ikke ten-
nes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få bilen
kontrollert hos en autorisert Toyota-forhandler, eller en annen behørig kva-
lifisert og utstyrt faginstans.
*2: Utstyrsavhengig
*3: Indikatorlampen blinker gult for å varsle om en funksjonsfeil. Lampenblinker raskt grønt for å varsle om at rattlåsen ikke er frigjort.
*4: Lampen tennes for å indikere en feil.
*5: Lampen blinker for å indikere en feil.
*6: Dieselmotor
*7: Lampen lyser på midtpanelet.
*8: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smartinngangs- og startsystem) eller i IG-ON-modus (biler med smart inngangs-
og startsystem) for å vise at det utføres en systemkontroll. De slukkes når
motoren har startet, eller etter noen få sekunder.
*9: Lampen tennes med LDA-indikator for å indikere en feil.
Varsellampe for førers
og forsetepassasjerens
sikkerhetsbelte
(S. 407)*1, 6
Varsellampe for lavt
motoroljenivå ( S. 408)
*2, 7Varsellamper for
baksetepassasjerenes
sikkerhetsbelter
(S. 407)*2, 8
Varsellampe for DPF-
system ( S. 408)
*2
Varsellampe for
dekktrykk ( S. 407)
*1, 6Varsellampe for
påminnelse om å skifte
motorolje og oljefilter
(S. 409)
YARIS F_OM_Europe_OM52G04NO.book Page 74 Friday, April 29, 2016 10:48 AM

752. Instrumentpanel
2
Instrumentpanel
OM52G04NO
Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
Indikatorer
Blinklysindikator
( S. 180)*5
”SPORT”-indikator
(S. 172)
Fjernlysindikator
( S. 183)
*1, 7
Girskiftindikator
(S. 178)
*2
(Grønn)
Automatisk
fjernlysindikator
(S. 219)*2
(Grønn)
Varsellampe for
cruisekontroll
(S. 223)
Indikator for baklys
( S. 182)
*2
”SET”-indikator
( S. 223)
*2
Indikator for tåkelys
foran ( S. 188)
*2
(Grønn)
LDA-indikator
(S. 214)
Indikator for tåkebaklys
( S. 188)
*2, 12
(Grønn)
Kjørefeltlinjeindikatorer
(S. 215)
*2
(Grønn)
Indikator for smart
inngangs- og startsystem
(S. 165)*2
(Grønn)
Indikator for
hastighetsbegrenser
( S. 227)
*3
(Blå)
Indikator for lav
kjølevæsketemperatur
*1, 2Indikatorlampe for stopp-
og startsystem
(S. 231)
*4
Indikator for forvarming
av motor ( S. 162, 165)
*1, 2
Indikator for kansellering
av stopp- og startsystem
(S. 232)
*1, 5, 6Indikator for miljøvennlig
kjøring ( S. 144)*1, 2, 8
Hjulslippindikator
(S. 239)
YARIS F_OM_Europe_OM52G04NO.book Page 75 Friday, April 29, 2016 10:48 AM

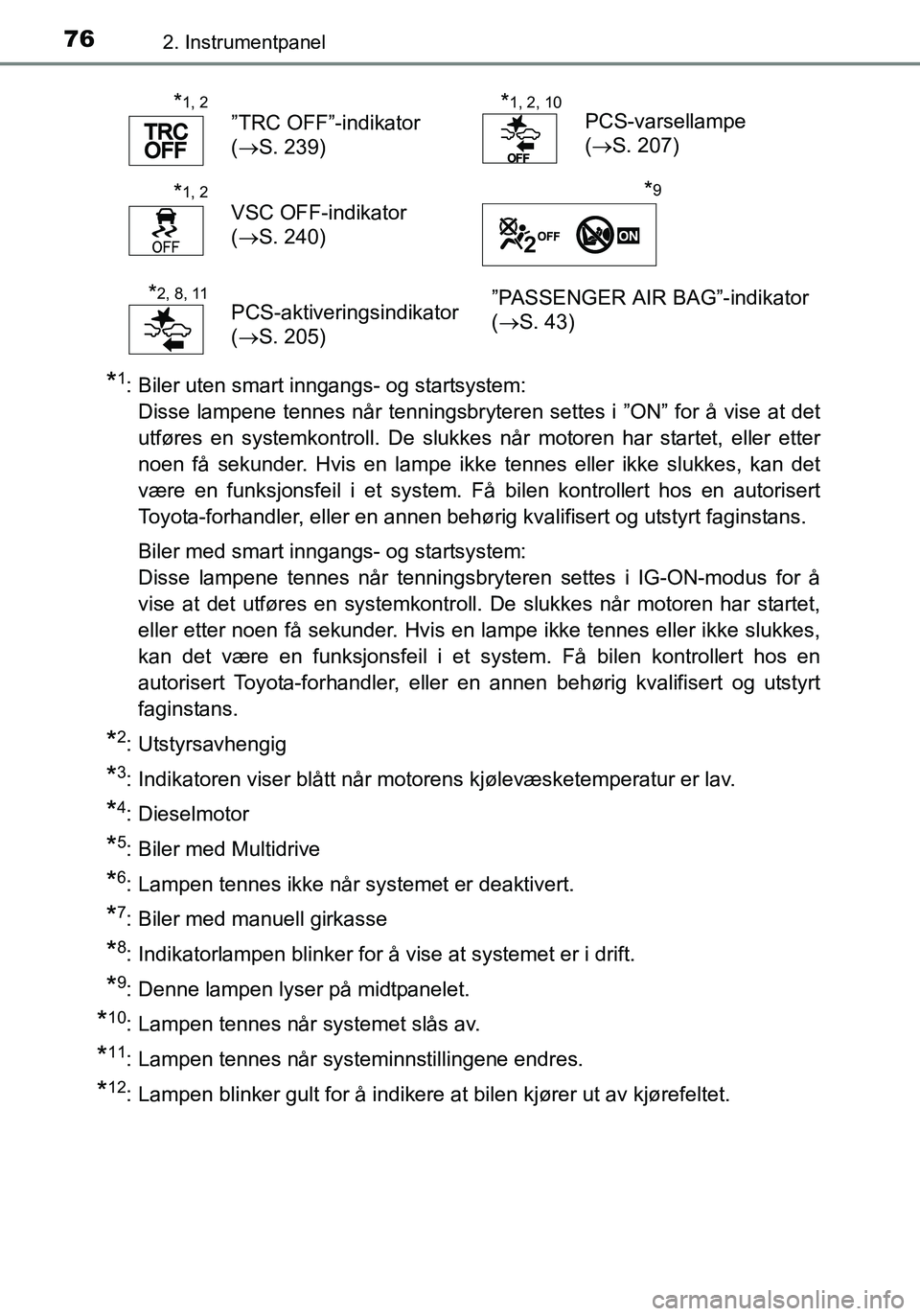

762. Instrumentpanel
OM52G04NO
*1: Biler uten smart inngangs- og startsystem: Disse lampene tennes når tenningsbryteren settes i ”ON” for å vise at det
utføres en systemkontroll. De slukkes når motoren har startet, eller etter
noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan det
være en funksjonsfeil i et system. Få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
Biler med smart inngangs- og startsystem:
Disse lampene tennes når tenningsbryteren settes i IG-ON-modus for å
vise at det utføres en systemkontroll. De slukkes når motoren har startet,
eller etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes,
kan det være en funksjonsfeil i et system. Få bilen kontrollert hos en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans.
*2: Utstyrsavhengig
*3: Indikatoren viser blått når motorens kjølevæsketemperatur er lav.
*4: Dieselmotor
*5: Biler med Multidrive
*6: Lampen tennes ikke når systemet er deaktivert.
*7: Biler med manuell girkasse
*8: Indikatorlampen blinker for å vise at systemet er i drift.
*9: Denne lampen lyser på midtpanelet.
*10: Lampen tennes når systemet slås av.
*11: Lampen tennes når systeminnstillingene endres.
*12: Lampen blinker gult for å indikere at bilen kjører ut av kjørefeltet.
*1, 2
”TRC OFF”-indikator
(S. 239)*1, 2, 10PCS-varsellampe
(S. 207)
*1, 2
VSC OFF-indikator
(S. 240)
*9
*2, 8, 11PCS-aktiveringsindikator
(S. 205) ”PASSENGER AIR BAG”-indikator
(
S. 43)
YARIS F_OM_Europe_OM52G04NO.book Page 76 Friday, April 29, 2016 10:48 AM

772. Instrumentpanel
2
Instrumentpanel
OM52G04NO
ADVARSEL
nHvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS eller SRS,
ikke tennes når du starter motoren, kan det bety at systemet ikke vil gi noen
beskyttelse i en eventuell ulykke, noe som kan føre til alvorlige personska-
der. Få bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans hvis dette skjer.
OBS
nUnngå skade på motoren og motorens komponenter
Motoren kan bli overopphetet hvis varsellampen for høy kjølevæsketempe-
ratur blinker eller tennes. Hvis det skjer, stanser du umiddelbart bilen på et
sikkert sted og kontrollerer motoren etter at den er helt nedkjølt.
(S. 455)
YARIS F_OM_Europe_OM52G04NO.book Page 77 Friday, April 29, 2016 10:48 AM

782. Instrumentpanel
OM52G04NO
Instrumenter og målere
Turteller (utstyrsavhengig)
Viser motorhastigheten i omdreininger per minutt.
Speedometer
Viser bilens hastighet.
Drivstoffmåler (utstyrsavhengig)
Viser resterende mengde drivstoff i tanken.
Knapp for endring av visning
S. 81
Multiinformasjonsdisplay
Gir føreren en mengde informasjon om kjøreforhold. (S. 80)
Knapper for justering av klokken
S. 83
1
2
3
4
5
6
