2016 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

1052. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er te sterk op de motor wordt afgeremd en er een aan-
rijding kan ontstaan, met ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de moto r en onderdelen van de motor
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat
deze volledig is afgekoeld. ( →Blz. 498)
RAV4-HV_OM_OM42A57E_(EE).book Page 105 Friday, October 30, 2015 12:02 PM

1062. Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)

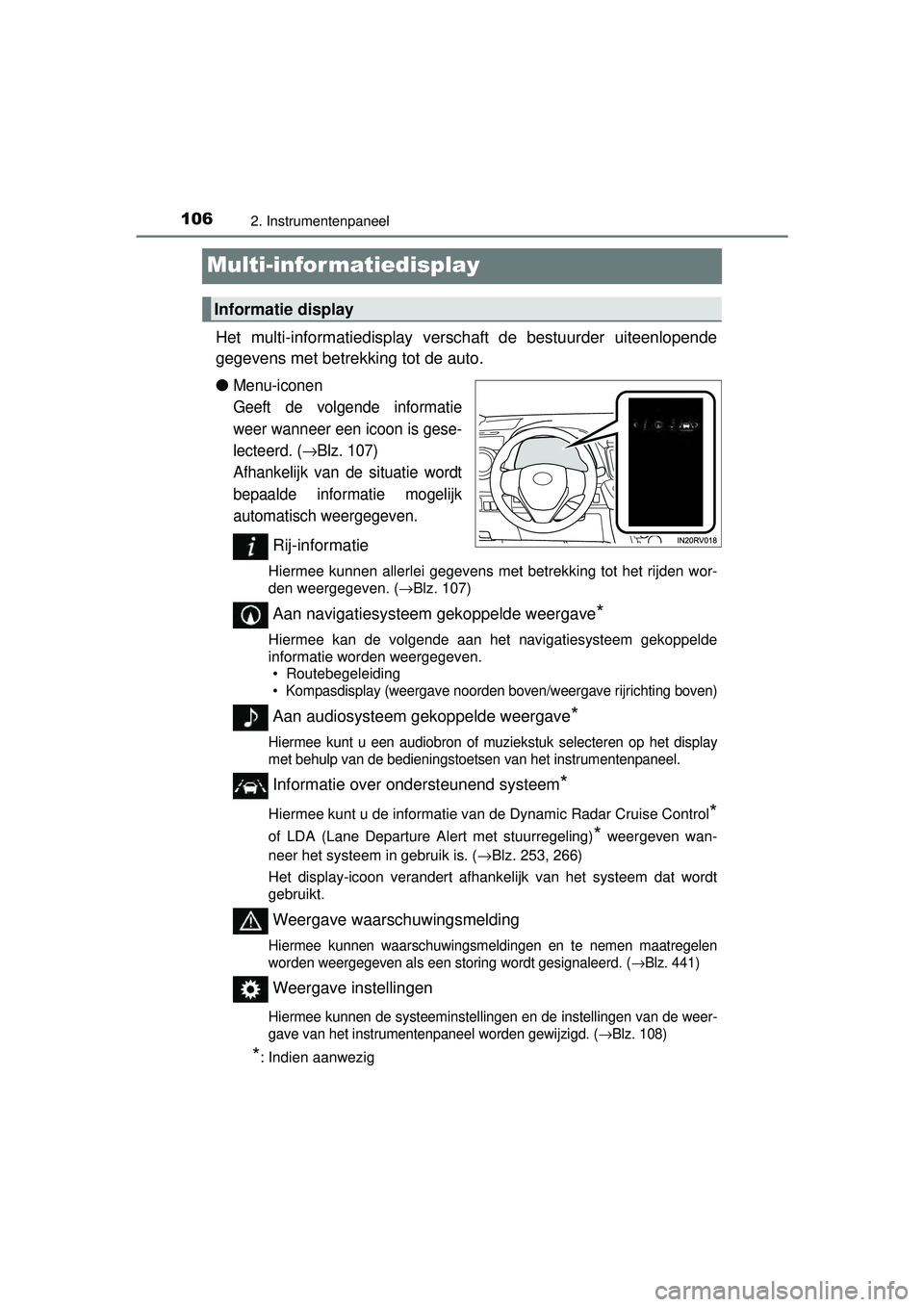

Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende
gegevens met betrekking tot de auto.
●
Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is gese-
lecteerd. (
→Blz. 107)
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk
automatisch weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( →Blz. 107)
Aan navigatiesysteem gekoppelde weergave*
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven.
• Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem gekoppelde weergave*
Hiermee kunt u een audiobron of muziekstuk selecteren op het display
met behulp van de bedieningstoetsen van het instrumentenpaneel.
Informatie over ondersteunend systeem*
Hiermee kunt u de informatie van de Dynamic Radar Cruise Control*
of LDA (Lane Departure Alert met stuurregeling)* weergeven wan-
neer het systeem in gebruik is. ( →Blz. 253, 266)
Het display-icoon verandert afhankelijk van het systeem dat wordt
gebruikt.
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatregelen
worden weergegeven als een storing wordt gesignaleerd. (
→Blz. 441)
Weergave instellingen
Hiermee kunnen de systeemins tellingen en de instellingen van de weer-
gave van het instrumentenpaneel worden gewijzigd. (
→Blz. 108)
*: Indien aanwezig
Informatie display
RAV4-HV_OM_OM42A57E_(EE).book Page 106 Friday, October 30, 2015 12:02 PM

1072. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)
Het multi-informatiedisplay wordt
bediend met de bedieningstoet-
sen van het instrumentenpaneel.Enter/instellen
Een item selecteren/pagina wij-
zigen
Terugkeren naar het vorige
scherm
De weergegeven onderwerpen kunnen worden gewijzigd door op
of van de bedieningstoetsen van het instrumentenpaneel te druk-
ken om te selecteren en op of te drukken.
■Energiemonitor
→ Blz. 110
■Gemiddeld brandstofverbruik (s inds starten/sinds resetten*/
sinds tanken)
Geeft het gemiddelde br andstofverbruik weer sinds respectievelijk
het starten van het hybridesysteem, het resetten van de functie en
het tanken
Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
■
Gemiddelde rijsnelheid (si nds starten/sinds resetten*/sinds
tanken)
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het starten
van het hybridesysteem, het resetten van de functie en het tanken
■Actieradius (sinds tanken)
Geeft de geschatte maximale afstand aan die nog met de in de tank
aanwezige brandstof kan worden afgelegd
• Deze afstand wordt berekend op basis van het gemiddelde brandstof- verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weer- gave mogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt terwijl
het contact niet UIT staat, wordt de weergave mogelijk niet bijgewerkt.
Bedienen van de bedieningstoet sen van het instrumentenpaneel
1
2
3
Rij-informatie
RAV4-HV_OM_OM42A57E_(EE).book Page 107 Friday, October 30, 2015 12:02 PM

1082. Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)■
Waarschuwing voor slingeren LD
A (Lane Departure Alert met
stuurregeling) (indien aanwezig)
→ Blz. 253
■Display uit
Er wordt een leeg scherm weergegeven
*: Deze functie kan worden gereset door de toets van de bedienings-
toetsen van het instrumentenpaneel ingedrukt te houden als het te reset-
ten item wordt weergegeven.
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 519.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iedere keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● (Lane Departure Alert met stuurregeling)* (→ Blz. 253)
● (Pre-Crash Safety-systeem)
* (→ Blz. 238)
● (Blind Spot Monitor)
* (→ Blz. 290)
● (Toyota Parking Assist-sensor)
* (→ Blz. 282)
● (Road Sign Assist)
* (→ Blz. 261)
● Klok
Hiermee kunt u de uren en minu ten instellen en schakelen tus-
sen de 12-uurs- en 24-uursweergave van de klok.
● (Elektrisch bedienba re achterklep)
* (→ Blz. 126)
● Instellingen instrumentenpaneel
• Taal
Hiermee kan de taal op het display worden gewijzigd.
• Eenheden Hiermee kan de eenheid voor het brandstofverbruik worden gewijzigd.
• Controlelampje EV-modusHiermee kan het controlelampje van de EV-modus worden geacti-
veerd/gedeactiveerd.
• Pop-updisplay Hiermee kunnen de pop-updisplays worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
Weergave instellingen
RAV4-HV_OM_OM42A57E_(EE).book Page 108 Friday, October 30, 2015 12:02 PM

1092. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)• Accentkleur
Hiermee kunnen de accentkleuren op het scherm, zoals de kleur van
de cursor, worden gewijzigd.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenpaneel
worden gewist of naar de beginwaarden teruggezet.
*: Indien aanwezig
■Weergave systeemcontrole
Nadat het contact AAN is gezet, wordt de startafbeelding weergegeven en
wordt de werking van het systeem gecontroleerd. Als de systeemcontrole is
voltooid, wordt het normale scherm weer weergegeven.
■ Onderbreking van de weergave van de instellingen
In de volgende situaties wordt de weergave van de instellingen met de bedie-
ningstoetsen van het instrumentenpaneel onderbroken.
●Wanneer er een waarschuwingsmelding op het multi-informatiedisplay ver-
schijnt.
● Wanneer de auto begint te rijden
■ Bij het losnemen en aansluiten van de accukabels
De rij-informatie wordt gereset.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
WAARSCHUWING
■Waarschuwingen voor het gebruik tijdens het rijden
Probeer uit veiligheidsoverwegingen tijdens het rijden de bedieningstoets van
het instrumentenpaneel zo min mogelijk te bedienen en blijf tijdens het rijden
niet continu naar het multi-informatiedisplay kijken. Breng de auto tot stilstand
en bedien de bedieningstoets van het instrumentenpaneel. Als u dat niet doet,
kunt u een stuurfout maken, waardoor een ongeval kan ontstaan.
■Waarschuwing bij het instellen van het display
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie,
aangezien het hybridesysteem tijdens het instellen van het display moet
draaien. In een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen
die het schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de
auto terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het dis-
play om te voorkomen dat de 12V-accu leeg raakt.
RAV4-HV_OM_OM42A57E_(EE).book Page 109 Friday, October 30, 2015 12:02 PM

1102. Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)

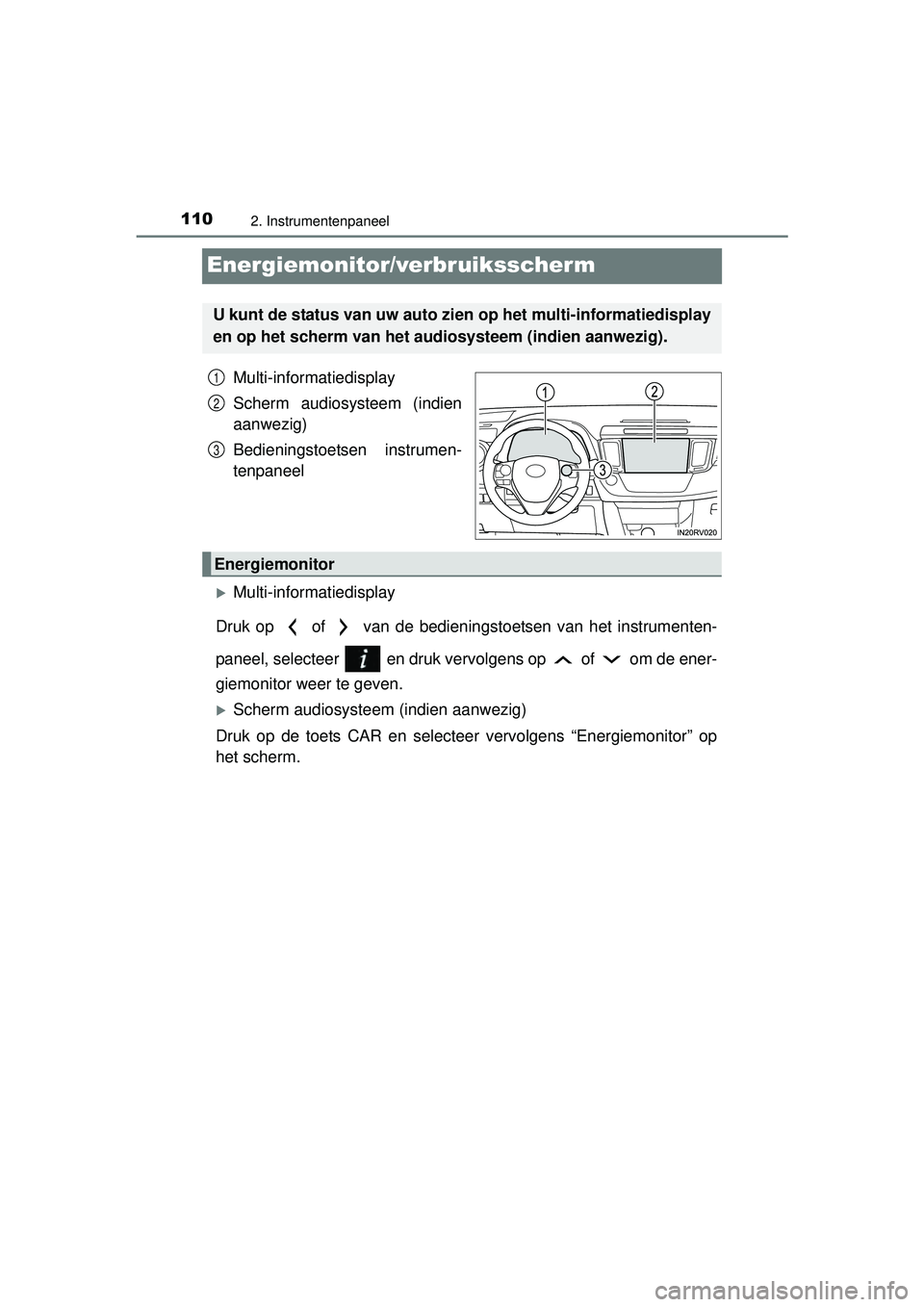

Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm audiosysteem (indien
aanwezig)
Bedieningstoetsen instrumen-
tenpaneel
Multi-informatiedisplay
Druk op of van de bedienings toetsen van het instrumenten-
paneel, selecteer en druk vervolgens op of om de ener-
giemonitor weer te geven.
Scherm audiosysteem (indien aanwezig)
Druk op de toets CAR en selecteer vervolgens “Energiemonitor” op
het scherm.
U kunt de status van uw auto zi en op het multi-informatiedisplay
en op het scherm van het audiosysteem (indien aanwezig).
1
2
3
Energiemonitor
RAV4-HV_OM_OM42A57E_(EE).book Page 110 Friday, October 30, 2015 12:02 PM

1112. Instrumentenpaneel
2
Instrumentenpaneel
RAV4-HV_OM_OM42A57E_(EE)

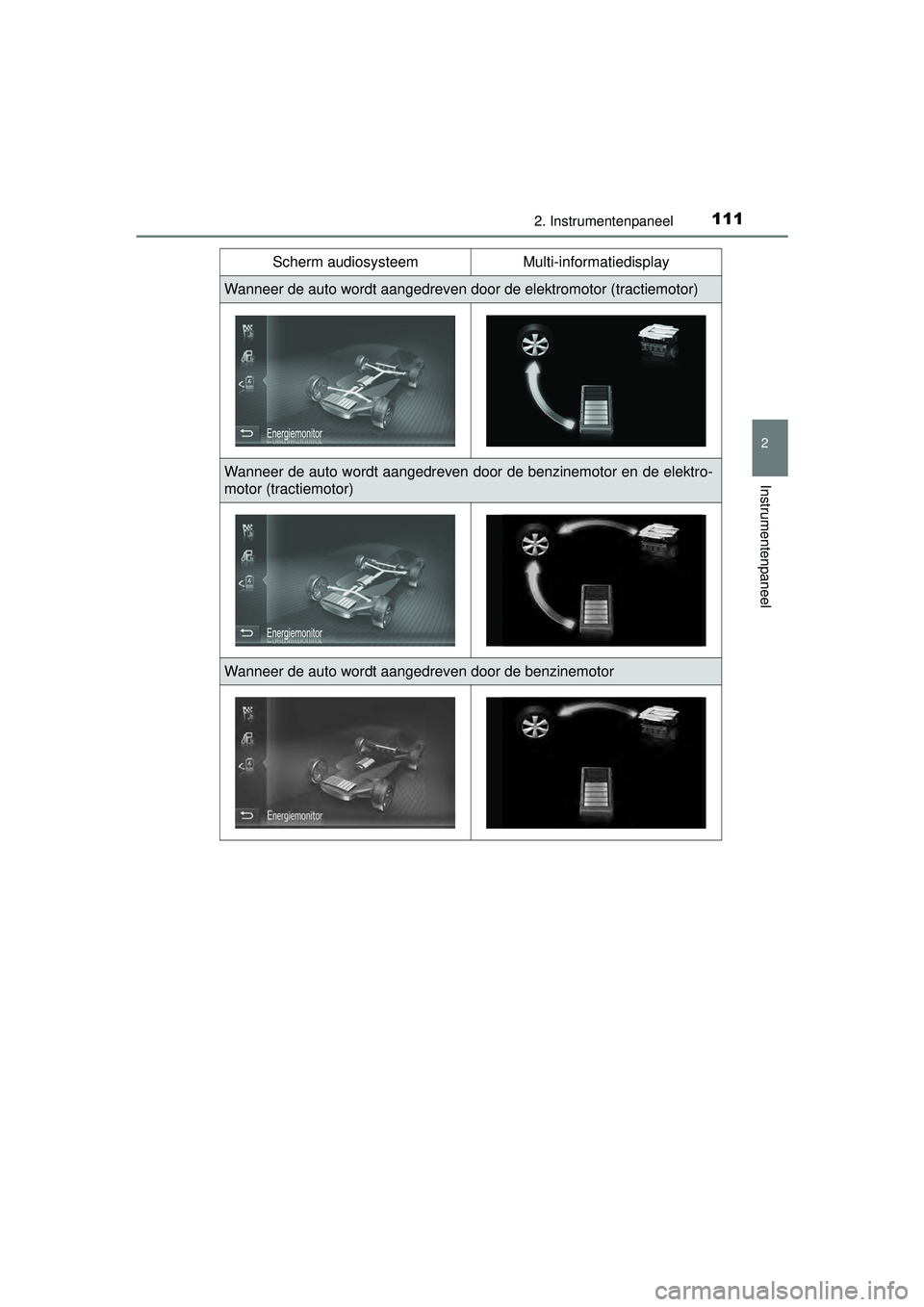

Scherm audiosysteemMulti-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektro-
motor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
RAV4-HV_OM_OM42A57E_(EE).book Page 111 Friday, October 30, 2015 12:02 PM

1122. Instrumentenpaneel

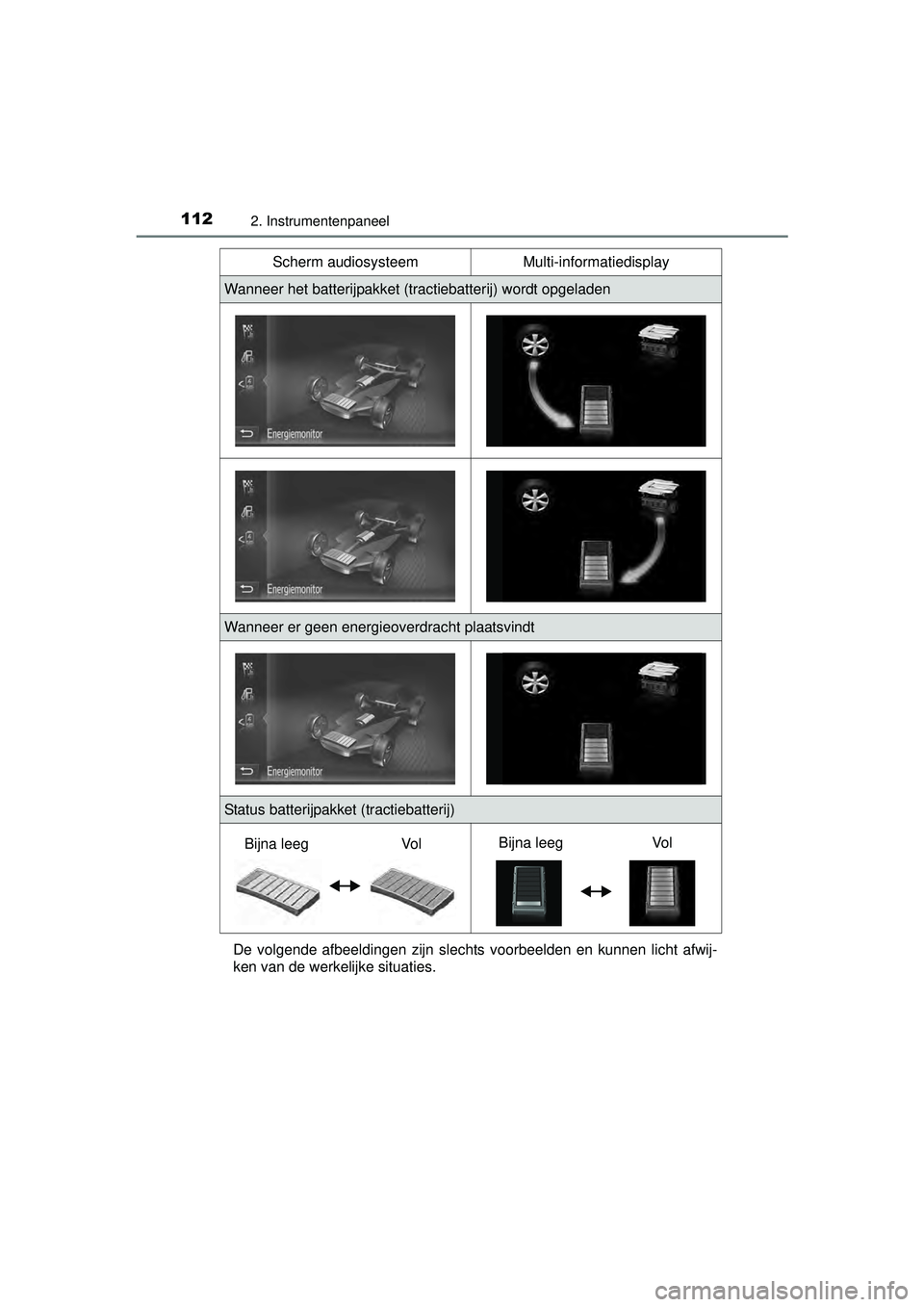

RAV4-HV_OM_OM42A57E_(EE)De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwij-
ken van de werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt opgeladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm audiosysteemMulti-informatiedisplay
Bijna leegVolBijna leegVo l
RAV4-HV_OM_OM42A57E_(EE).book Page 112
Friday, October 30, 2015 12:02 PM
