2016 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

505
8Voertuigspecificaties
RAV4-HV_OM_OM42A57E_(EE)8-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
.. 506
Informatie over brandstof ... 517
8-2. Persoonlijke voorkeurs- instellingen
Systemen met mogelijk- heden voor persoonlijke
voorkeursinstellingen ....... 519
8-3. Initialisatie Te initialiseren onderdelen....................... 527
RAV4-HV_OM_OM42A57E_(EE).book Page 505 Friday, October 30, 2015 12:02 PM

5068-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
*: Auto's voor het rijden met een aanhangwagen. (Blz. 185)
Afmetingen
Totale lengte4.605 mm (181,3 in.)
Totale breedte1.845 mm (72,6 in.)
Totale hoogte*1
Zonder imperiaal1.675 mm (65,9 in.)
1.685 mm (66,3 in.)*2
Met imperiaal1.705 mm (67,1 in.)
1.715 mm (67,5 in.)*2
Wielbasis2.660 mm (104,7 in.)
Spoorbreedte voor
en achter17 inch banden1.570 mm (61,8 in.)
18 inch banden1.560 mm (61,4 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht2WD-uitvoeringen2.205 kg (4.861 lb.)
AWD-uitvoeringen2.270 kg (5.004 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)Achter
Kogeldruk rijden met
aanhangwagen2WD-uitvoeringen35 kg (77 lb.)
AWD-uitvoeringen70 kg (154 lb.)
Kogeldruk bij mon-
tage fietsendrager2WD-uitvoeringen80 kg (176 lb.)
AWD-uitvoeringen80 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*
Ongeremd750 kg (1.653 lb.)
Geremd
2WD-uitvoe-
ringen800 kg (1.764 lb.)
AWD-uitvoe-
ringen1.650 kg (3.638 lb.)
sec_08-01.fm Page 506 Monday, December 28, 2015 10:08 AM

5078-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
8
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer is links boven op
het dashboard ingeslagen.
Het voertuigidentificatienummer
staat ook op het typeplaatje.
Identificatie van de auto
RAV4-HV_OM_OM42A57E_(EE).book Page 507 Friday, October 30, 2015 12:02 PM

5088-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)■
Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Motor
Uitvoering2AR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 ×
98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)91 of hoger
Inhoud brandstoftank
(bij benadering)56 l (14,8 gal., 12,3 Imp.gal.)
RAV4-HV_OM_OM42A57E_(EE).book Page 508 Friday, October 30, 2015 12:02 PM

5098-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
8
Voertuigspecificaties
*: Alleen auto's met vierwielaandrijving
Elektromotor (tractiemotor)
VoorAchter*
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen105 kW50 kW
Maximaal koppel270 Nm (27,5 kgm,
199 ft•lbf)139 Nm (14,2 kgm,
103 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal34 modules
Totale spanning244,8 V
RAV4-HV_OM_OM42A57E_(EE).book Page 509 Friday, October 30, 2015 12:02 PM

5108-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)■
Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de hybridesysteem op bedrijfstem-
peratuur en zet het systeem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscositeit
van SAE 0W-20. Deze motorolie
is de beste keuze voor uw auto
vanwege een laag brandstofver-
bruik en goede starteigenschap-
pen bij koud weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie me t een viscositeit van SAE 10W-30
of hoger, kan het bij extreme k ou voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie met een viscositeit van SAE 0W-
20 of 5W-30 aanbevolen.
Smeersysteem
Met filter4,4 l (4,6 qt., 3,9 Imp.qt.)
Zonder filter4,0 l (4,2 qt., 3,5 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
RAV4-HV_OM_OM42A57E_(EE).book Page 510 Friday, October 30, 2015 12:02 PM

5118-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
8
Voertuigspecificaties
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 511 Friday, October 30, 2015 12:02 PM

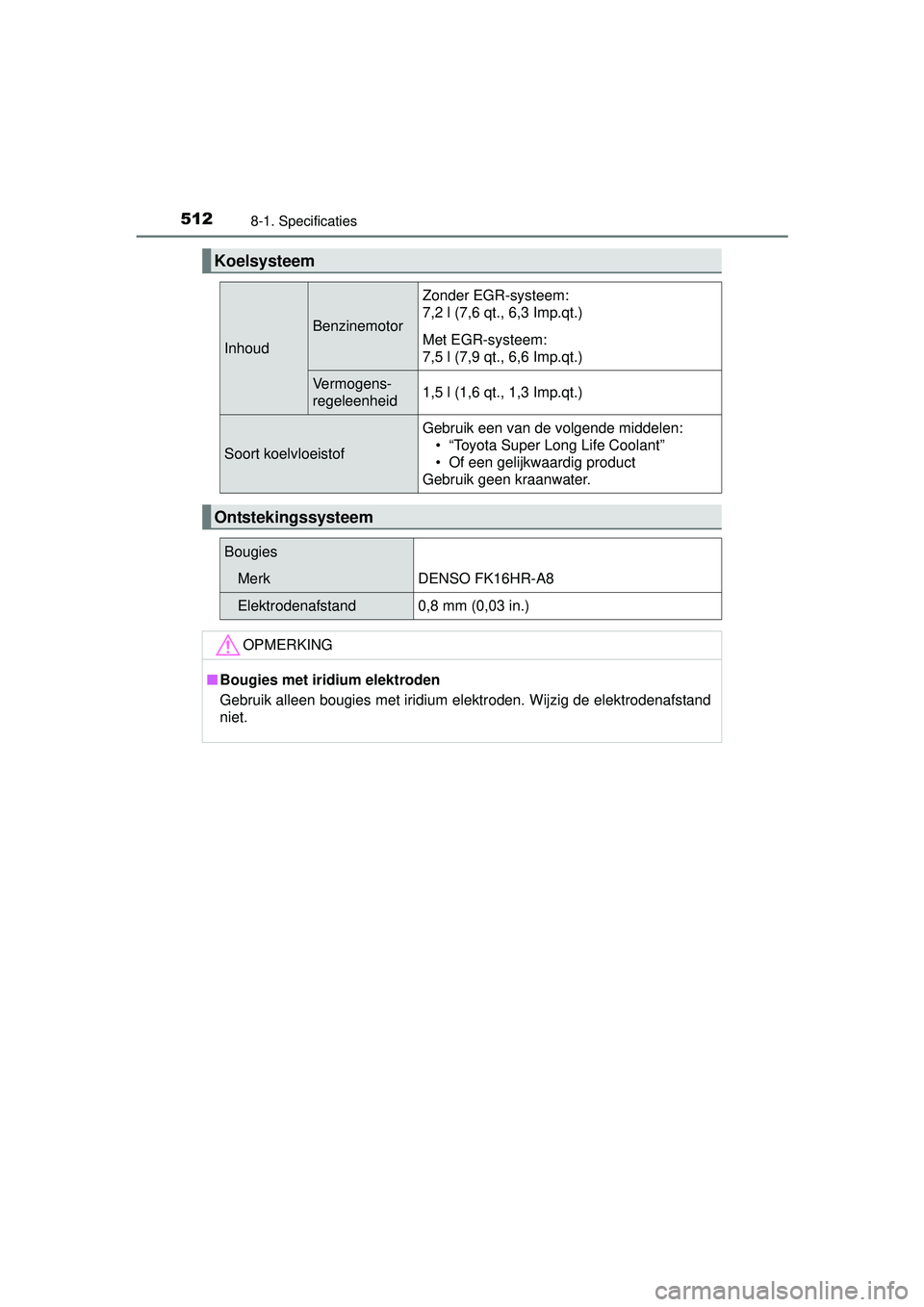

5128-1. Specificaties
RAV4-HV_OM_OM42A57E_(EE)
Koelsysteem
Inhoud
Benzinemotor
Zonder EGR-systeem:
7,2 l (7,6 qt., 6,3 Imp.qt.)
Met EGR-systeem:
7,5 l (7,9 qt., 6,6 Imp.qt.)
Vermogens-
regeleenheid1,5 l (1,6 qt., 1,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougies
MerkDENSO FK16HR-A8
Elektrodenafstand0,8 mm (0,03 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
RAV4-HV_OM_OM42A57E_(EE).book Page 512 Friday, October 30, 2015 12:02 PM
