2016 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

3215-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
5
Voorzieningen in het interieur
RAV4-HV_OM_OM42A57E_(EE)■
Wijzigen van de instelling van de aanjagersnelheid
Druk op
∧ van om de aanjagersnelheid te verhogen en op ∨
om de aanjagersnelheid te verlagen.
Druk op om de aanjager uit te schakelen.
■
Wijzigen van de luchtcirculatiemodus
Druk op ∧ of ∨ op om de uitstroomopeningen te wijzigen.
Iedere keer dat er aan iedere kant op de toets wordt gedrukt, worden er
andere uitstroomopeningen geselecteerd.
Er stroomt lucht naar het
bovenlichaam.
Er stroomt lucht naar het
bovenlichaam en de voeten.
Er stroomt lucht naar de voe-
ten.
Er stroomt lucht naar de voe-
ten en de voorruitverwarming
is in werking.
Druk op .
De ontvochtigingsfunctie wordt ingeschakeld. De uitstroomopeningen
waaruit de lucht komt en de aanjagersnelheid worden automatisch gere-
geld op basis van de gekozen temperatuur en de luchtvochtigheid.
Wijzig de ingestelde temperatuur.
■Controlelampje automatische modus
Als de instelling van de aanjagersnelheid of de luchtcirculatiemodi
worden bediend, dooft het cont rolelampje van de automatische
modus. De automatische modus b lijft echter ingeschakeld voor de
andere functies dan die worden bediend.
1
2
3
4
Gebruik van de automatische modus
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 321 Friday, October 30, 2015 12:02 PM

3225-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4-HV_OM_OM42A57E_(EE)■
Schakelen tussen buitenlucht
modus en recirculatiemodus
Druk op .
Iedere keer als er op wordt gedrukt, wordt er geschakeld tussen
buitenluchtmodus (controlelampje brandt niet) en recirculatiemodus
(controlelampje brandt).
■
Voorkeursinstellingen aanjager
Als de automatische stand geselecteerd is, kan alleen de aanjager-
snelheid volgens uw voorkeur worden ingesteld.
Druk op .
Druk op .
Elke keer als wordt ingedrukt, verandert de aanjagersnel-
heid als volgt.
MEDIUM (gemiddeld)
→ SOFT (laag) → FAS T (sn el )
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om de voorruit en de zijruiten
voor te ontwasemen.
Druk op .
De ontvochtigingsfunctie werkt en de aanjagersnelheid neemt toe.
Zet, als de recirculatiemodus is ingeschakeld, de luchttoevoertoets in de
buitenluchtmodus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de temperatuur om de voorruit en zij-
ruiten sneller te ontwasemen.
Druk wanneer de voorruit is ontwasemd nogmaals op om terug te
keren naar de vorige modus.
■
Ontwasemen van de achterruit en buitenspiegels
De achterruit- en buitenspiegelverwarming worden gebruikt om de
achterruit te ontwasemen en om regendruppels, dauw en ijs van de
buitenspiegels te verwijderen.
Druk op .
De achterruit- en buitenspiegelverwarming wordt na een tijdje automa-
tisch uitgeschakeld.
Overige functies
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 322 Friday, October 30, 2015 12:02 PM

3235-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
5
Voorzieningen in het interieur
RAV4-HV_OM_OM42A57E_(EE)■

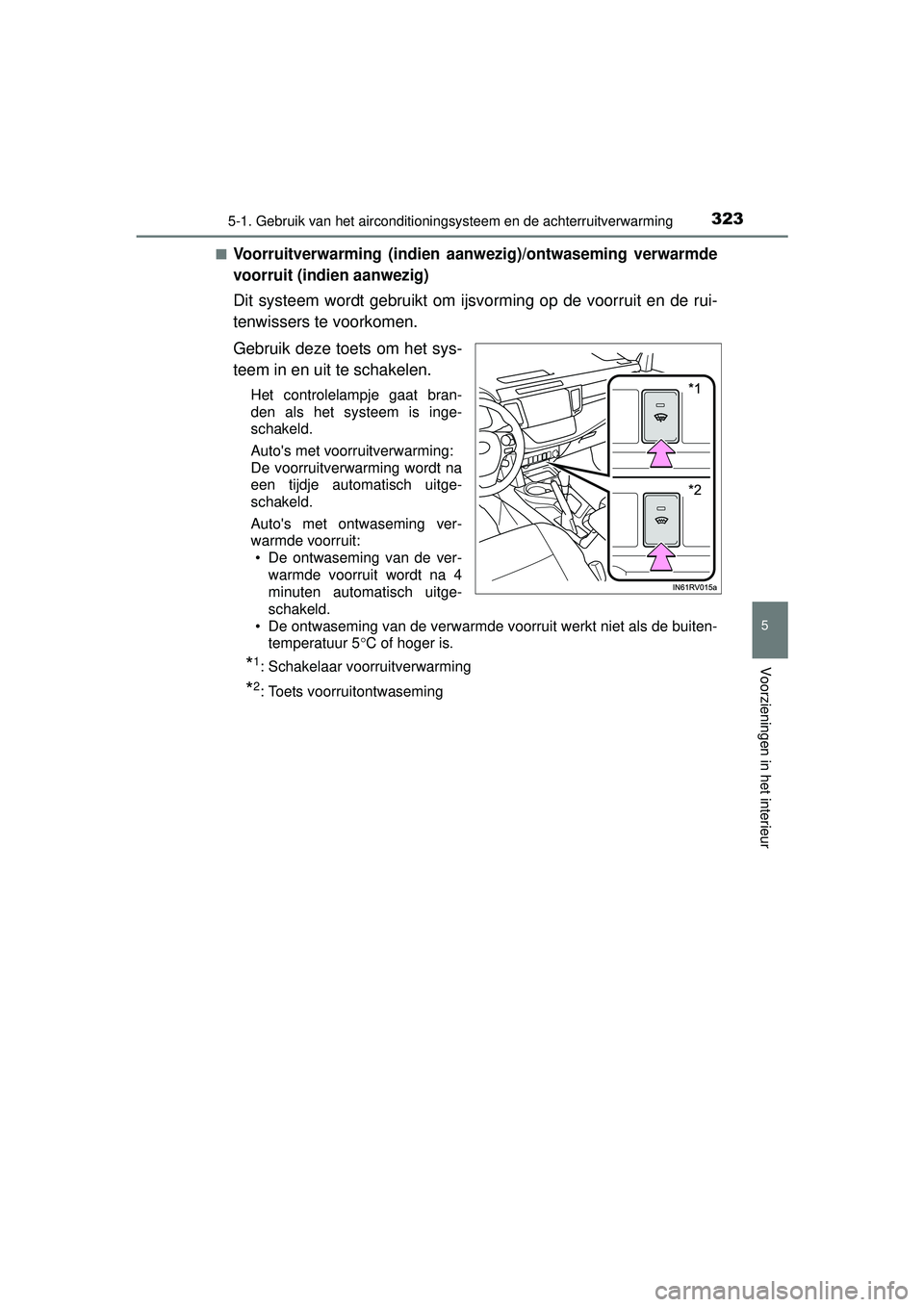

Voorruitverwarming (indien aanwezig)/ontwaseming verwarmde
voorruit (indien aanwezig)
Dit systeem wordt gebruikt om ijsvorming op de voorruit en de rui-
tenwissers te voorkomen.
Gebruik deze toets om het sys-
teem in en uit te schakelen.
Het controlelampje gaat bran-
den als het systeem is inge-
schakeld.
Auto's met voorruitverwarming:
De voorruitverwarming wordt na
een tijdje automatisch uitge-
schakeld.
Auto's met ontwaseming ver-
warmde voorruit:
• De ontwaseming van de ver-
warmde voorruit wordt na 4
minuten automatisch uitge-
schakeld.
• De ontwaseming van de verwarmde voorruit werkt niet als de buiten- temperatuur 5 °C of hoger is.
*1: Schakelaar voorruitverwarming
*2: Toets voorruitontwaseming
RAV4-HV_OM_OM42A57E_(EE).book Page 323 Friday, October 30, 2015 12:02 PM

3245-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4-HV_OM_OM42A57E_(EE)■

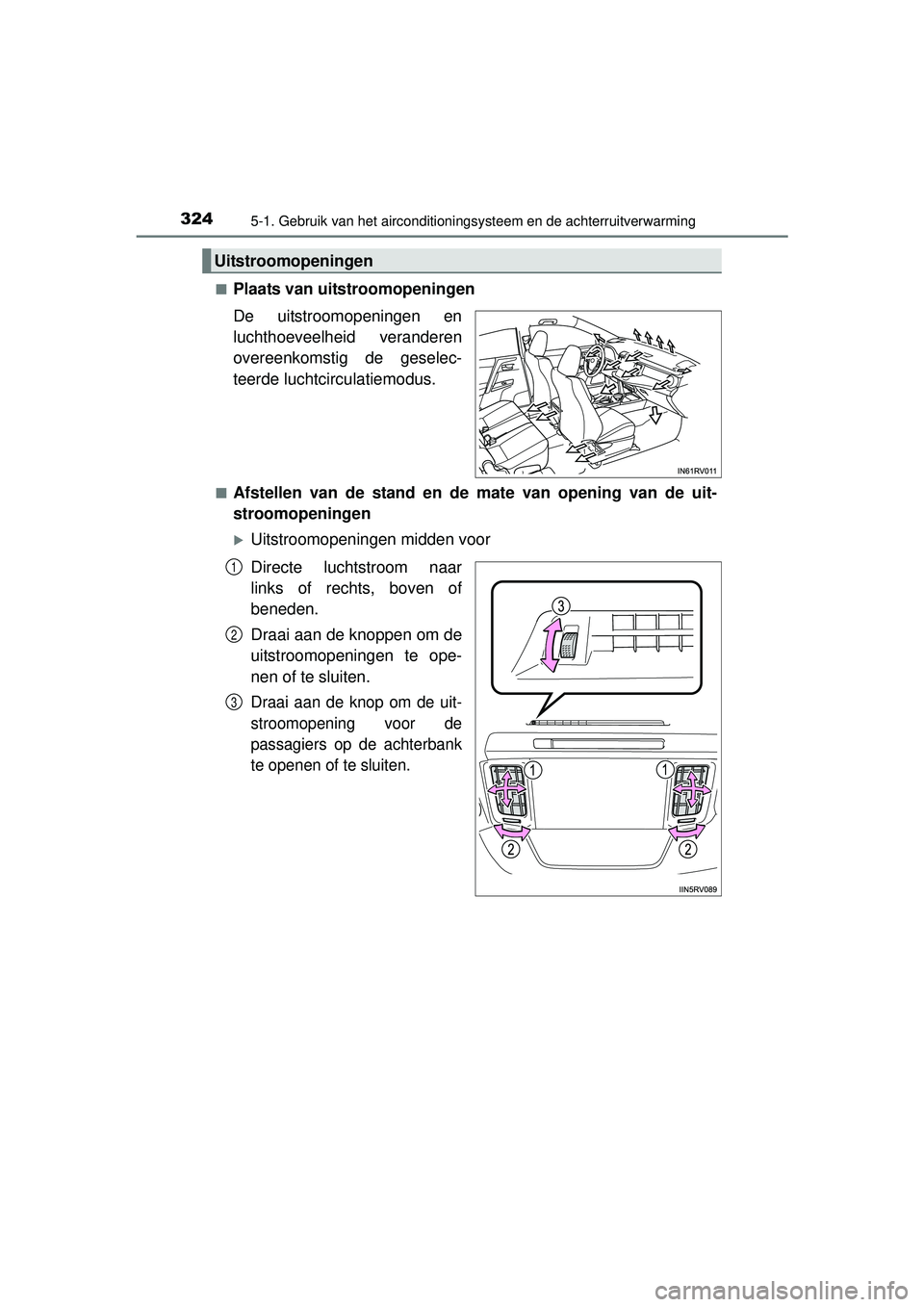

Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselec-
teerde luchtcirculatiemodus.
■Afstellen van de stand en de
mate van opening van de uit-
stroomopeningen
Uitstroomopeningen midden voor
Directe luchtstroom naar
links of rechts, boven of
beneden.
Draai aan de knoppen om de
uitstroomopeningen te ope-
nen of te sluiten.
Draai aan de knop om de uit-
stroomopening voor de
passagiers op de achterbank
te openen of te sluiten.
Uitstroomopeningen
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 324 Friday, October 30, 2015 12:02 PM

3255-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
5
Voorzieningen in het interieur
RAV4-HV_OM_OM42A57E_(EE)
Uitstroomopeningen voor
Directe luchtstroom naar links
of rechts, boven of beneden.
Openen van de uitstroom-
opening.
Sluiten van de uitstroomope-
ning.
■Werking van de airconditioning in de ECO-modus
In de ECO-modus wordt de airconditioning als volgt bediend voor een laag
brandstofverbruik:
●Het motortoerental en de werking van de compressor worden geregeld om
de verwarm-/koelcapaciteit te beperken
● Wanneer de automatische modus is gekozen, wordt de aanjagersnelheid
beperkt
Doe het volgende om de prestaties van de airconditioning te verbeteren:
● Wijzig de aanjagersnelheid
● Wijzigen van de ingestelde temperatuur
● Schakel de ECO-modus uit ( →Blz. 206)
■ Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch geregeld op basis van de gekozen
temperatuur en de omgevingscondities.
Direct na het indrukken van kan de aanjager even worden uitgescha-
keld tot er voldoende warme of koude lucht voorhanden is.
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 325 Friday, October 30, 2015 12:02 PM

3265-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4-HV_OM_OM42A57E_(EE)■
Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruiten gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die via de
uitstroomopeningen stroomt, ontvochtigd en wordt de voorruit efficiënt ont-
wasemd.
● Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer de
luchttoevoertoets in de recirculatiemodus. Zo wordt voorkomen dat er bui-
tenlucht de auto in stroomt. Wanneer tijdens het koelen de recirculatiemo-
dus wordt ingeschakeld, wordt ook het interieur van de auto effectief
gekoeld.
● Mogelijk wordt de buitenlucht-/recirculatiemodus automatisch ingeschakeld
afhankelijk van de ingestelde temperatuur of de temperatuur in de auto.
■ Wanneer de buitentemperatuur laag is
De ontwasemingsfunctie werkt mogelijk niet, ook niet als op wordt
gedrukt.
■ Ontwaseming verwarmde voor ruit (indien aanwezig)
Als wordt geprobeerd om de ontwaseming van de verwarmde voorruit in te
schakelen terwijl de omgevingstemperatuur 5
°C of hoger is, knippert het con-
trolelampje in de toets voorruitontwaseming 5 maal. In dit geval werkt de ont-
waseming van de verwarmde voorruit niet.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht binnen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker ruikt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmodus te
zetten voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de aircondi- tioning in de automatische modus wordt ingeschakeld even vertraagd.
■ Interieurfilter
→Blz. 405
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de buitenlucht-/recirculatiemodus) kunnen worden gewij-
zigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 525)
RAV4-HV_OM_OM42A57E_(EE).book Page 326 Friday, October 30, 2015 12:02 PM

3275-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
5
Voorzieningen in het interieur
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
● Gebruik
niet in combinatie met koele lucht bij zeer vochtig weer. Het
verschil tussen de buitentemperatuur en de temperatuur van de voorruit
zorgt ervoor dat de buitenkant van de voorruit beslaat, waardoor het zicht
wordt belemmerd.
■ Om brandwonden te voorkomen
● Raak het spiegeloppervlak van de buitenspiegels niet aan wanneer de
buitenspiegelverwarming is ingeschakeld.
● Auto's met voorruitverwarming: Raak het onderste deel van de voorruit en
de gedeeltes bij de voorstijlen niet aan wanneer de voorruitverwarming is
ingeschakeld.
● Auto's met ontwaseming verwarmde voorruit: Raak de voorruit en de
gedeeltes bij de voorstijlen niet aan wanneer de ontwaseming van de ver-
warmde voorruit is ingeschakeld.
OPMERKING
■ Voorkomen van ontlading van de 12V-accu
Laat, als het hybridesysteem is uitgeschakeld, de airconditioning niet langer
ingeschakeld dan noodzakelijk is.
● Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
RAV4-HV_OM_OM42A57E_(EE).book Page 327 Friday, October 30, 2015 12:02 PM

3285-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4-HV_OM_OM42A57E_(EE)
Stuurwielverwarming∗/stoelverwarming∗
∗: Indien aanwezig
De zijkanten van het stuurwiel en de stoelen worden verwarmd
door respectievelijk de stuurwielverwarming en de stoelverwar-
ming.
WAARSCHUWING
● Wees voorzichtig wanneer iemand uit onderstaande categorieën in con-
tact komt met het stuurwiel en de stoelen wanneer de stuurwiel- en stoel-
verwarming zijn ingeschakeld:
• Baby's, kleine kinderen, oudere personen, zieken en gehandicapten
• Personen met een gevoelige huid
• Personen die oververmoeid zijn
• Personen die alcohol hebben gedronken of personen die rustgevende
medicijnen (slaapmiddel, middel tegen verkoudheid, enz.) hebben
gebruikt
● Neem, om de kans op brandwonden of oververhitting te beperken, de vol-
gende voorzorgsmaatregelen in acht:
• Bedek de stoel niet met een kleed of kussen als de stoelverwarming in
gebruik is.
• Gebruik de stoelverwarming niet langer dan noodzakelijk is.
OPMERKING
● Plaats geen zware voorwerpen met een ongelijkmatig oppervlak op de
stoel en leg geen scherpe voorwerpen (naalden, punaises, enz.) op de
stoel.
● Gebruik de functies niet wanneer het hybridesysteem niet is ingeschakeld,
om te voorkomen dat de 12V-accu ontladen raakt.
RAV4-HV_OM_OM42A57E_(EE).book Page 328 Friday, October 30, 2015 12:02 PM
