2016 TOYOTA RAV4 HYBRID air filter

INHOUDSOPGAVE4
RAV4-HV_OM_OM42A57E_(EE)5-1. Gebruik van het
airconditioningsysteem
en de achterruitverwarming
Automatische airconditioning .................320
Stuurwielverwarming/ stoelverwarming ..............328
5-2. Gebruik van de interieurverlichting
Overzicht interieur- verlichting ........................331
• Interieurverlichting .........332
• Leeslampjes ..................332
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opberg- mogelijkheden .................334
• Dashboardkastje............335
• Consolevak ....................335
• Bekerhouders ................336
• Fleshouders ...................337
• Extra opbergvak ............338
Voorzieningen in de bagageruimte..............339
5-4. Gebruik van de overige voorzieningen in het
interieur
Overige voorzieningen in het interieur ..................351
• Zonnekleppen ................351
• Make-upspiegels ...........351
• Uitneembare asbak .......352
•
Accessoireaansluitingen.353
• Armsteun .......................354
• Kledinghaakjes ..............354
• Handgrepen ...................355 6-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van
uw auto ........................... 358
Reinigen en beschermen van het interieur van
uw auto ........................... 362
6-2. Onderhoud Onderhoud en reparatie .... 365
6-3. Zelf uit te voeren onderhoud Voorzorgsmaatregelen bij het zelf uitvoeren van
onderhoud en controles .. 368
Motorkap ........................... 370
Plaatsen van een garagekrik ....................... 372
Motorruimte ....................... 373
12V-accu ........................... 381
Banden .............................. 386
Bandenspanning ............... 400
Velgen ............................... 402
Interieurfilter ...................... 405
Batterij elektronische sleutel.............................. 407
Controleren en vervangen van zekeringen................ 410
Lampen ............................. 414
5Voorzieningen in het
interieur6Onderhoud en verzorging
RAV4-HV_OM_OM42A57E_(EE).book Page 4 Friday, October 30, 2015 12:02 PM

3265-1. Gebruik van het airconditioningsysteem en de achterruitverwarming
RAV4-HV_OM_OM42A57E_(EE)■
Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto hoog is, zullen de ruiten gemakke-
lijk beslaan. Wanneer wordt ingeschakeld, wordt de lucht die via de
uitstroomopeningen stroomt, ontvochtigd en wordt de voorruit efficiënt ont-
wasemd.
● Als u uitschakelt, zullen de ruiten mogelijk sneller beslaan.
● De ruiten zullen mogelijk beslaan als de recirculatiemodus is ingeschakeld.
■ Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer de
luchttoevoertoets in de recirculatiemodus. Zo wordt voorkomen dat er bui-
tenlucht de auto in stroomt. Wanneer tijdens het koelen de recirculatiemo-
dus wordt ingeschakeld, wordt ook het interieur van de auto effectief
gekoeld.
● Mogelijk wordt de buitenlucht-/recirculatiemodus automatisch ingeschakeld
afhankelijk van de ingestelde temperatuur of de temperatuur in de auto.
■ Wanneer de buitentemperatuur laag is
De ontwasemingsfunctie werkt mogelijk niet, ook niet als op wordt
gedrukt.
■ Ontwaseming verwarmde voor ruit (indien aanwezig)
Als wordt geprobeerd om de ontwaseming van de verwarmde voorruit in te
schakelen terwijl de omgevingstemperatuur 5
°C of hoger is, knippert het con-
trolelampje in de toets voorruitontwaseming 5 maal. In dit geval werkt de ont-
waseming van de verwarmde voorruit niet.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht binnen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker ruikt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmodus te
zetten voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de aircondi- tioning in de automatische modus wordt ingeschakeld even vertraagd.
■ Interieurfilter
→Blz. 405
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de buitenlucht-/recirculatiemodus) kunnen worden gewij-
zigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 525)
RAV4-HV_OM_OM42A57E_(EE).book Page 326 Friday, October 30, 2015 12:02 PM

3696-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Zorg ervoor dat POWER ON niet wordt weergegeven op het multi-informa-
tiedisplay en dat controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat. Wanneer het contact AAN staat, kun-
nen de elektrische koelventilatoren automatisch worden ingeschakeld als
de airconditioning wordt ingeschakeld en/of als de koelvloeistoftemperatuur
hoog is. ( →Blz. 378)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
RAV4-HV_OM_OM42A57E_(EE).book Page 369 Friday, October 30, 2015 12:02 PM

3766-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
WAARSCHUWING
■ Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige of
een automaterialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
RAV4-HV_OM_OM42A57E_(EE).book Page 376 Friday, October 30, 2015 12:02 PM

4056-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
6
Onderhoud en verzorging

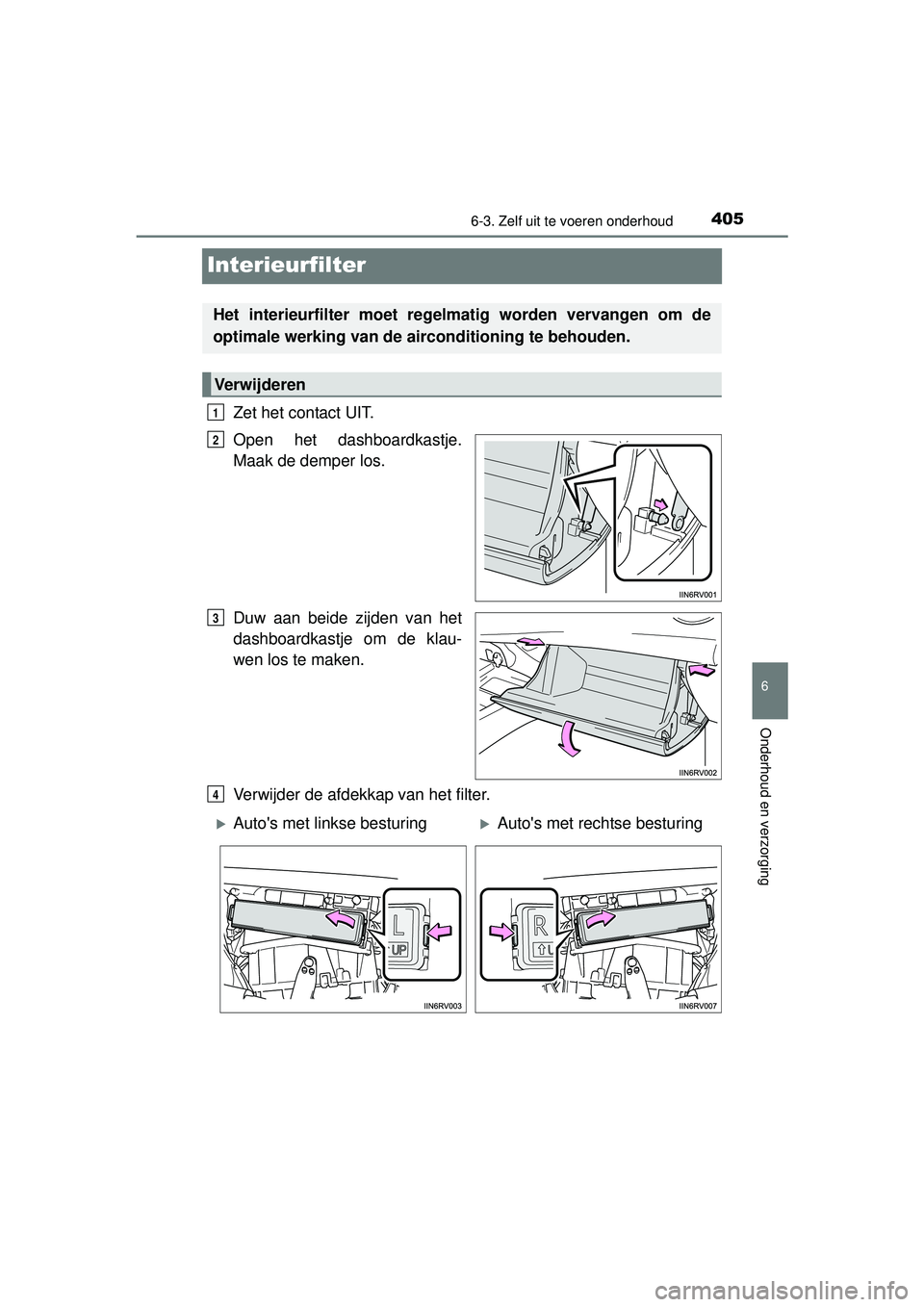

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de klau-
wen los te maken.
Verwijder de afdekkap van het filter.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
4
Auto's met linkse besturingAuto's met rechtse besturing
RAV4-HV_OM_OM42A57E_(EE).book Page 405 Friday, October 30, 2015 12:02 PM

4066-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42A57E_(EE)
Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens −UP op het filter
moeten naar boven wijzen.
■ Vervangingsinterval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje en het garantieboekje van Toyota voor meer
informatie betreffende het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
5
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
RAV4-HV_OM_OM42A57E_(EE).book Page 406 Friday, October 30, 2015 12:02 PM

534Alfabetische index
RAV4-HV_OM_OM42A57E_(EE)
Alfabetische index
A/C............................................. 320Airconditioning,
automatische ...................... 320
Interieurfilter .......................... 405
Aan/uit-schakelaar airbag ......... 51
ABS (antiblokkeersysteem) .... 301
Functie .................................. 301
Waarschuwingslampje .......... 434
Accessoireaansluiting............. 353
Accu (12V-accu) Accu controleren ................... 381
Als de 12V-accu is ontladen .............................. 493
Rijden in de winter, voorbereidingen en
controles ............................. 311
Waarschuwingsmelding ........ 452
Achterklep
Achterklep ............................. 124
Afstandsbediening ................ 116
Elektrisch bedienbare achterklep ........................... 126
Klembeveiliging ..................... 129
Achterlichten ............................ 211
Lampen vervangen ............... 421
Lichtschakelaar ..................... 211
Achterruitenwisser .................. 224
Achterruitverwarming ............. 322
Achterruit............................... 322
Buitenspiegels....................... 322
Voorruit ................................. 322
Achterstoel ............................... 153 Rugleuningen achter
neerklappen ........................ 154
Achteruitrijlichten Lampen vervangen ............... 419
Vermogen ............................. 516 Afdekplaat ................................ 350
Afmetingen ............................... 506
Afstandsbediening .......... 116, 135
Batterij vervangen ................. 407
Smart entry-systeem met startknop............................. 135
Vergrendelen/ontgrendelen 116s
Airbags ....................................... 41
Aan/uit-schakelaar airbag ....... 51
Aanbrengen van wijzigingen en demonteren van airbags.. 46
Airbags, algemene
voorzorgsmaatregelen.......... 43
Airbags, plaats van ................. 41
Airbags, voorzorgsmaatregelen
voor kinderen........................ 43
Curtain airbags,
voorzorgsmaatregelen.......... 45
De juiste houding achter het stuur ............................... 32
Side airbags, voorwaarden voor activering ...................... 47
Side airbags,
voorzorgsmaatregelen.......... 45
SRS-airbags ........................... 41
Voorwaarden voor activering curtain airbags ..... 47
Voorwaarden voor activering van airbags .......... 47
Voorzorgsmaatregelen side airbags en curtain
airbags.................................. 45
Waarschuwingslampje airbag ................................. 434
Werkingsvoorwaarden
side airbags en curtain
airbags.................................. 47
A
RAV4-HV_OM_OM42A57E_(EE).book Page 534 Friday, October 30, 2015 12:02 PM

535Alfabetische index
RAV4-HV_OM_OM42A57E_(EE)
Airconditioning ........................ 320Automatische
airconditioning .................... 320
Interieurfilter .......................... 405
Alarm........................................... 90
Alarm....................................... 90
Waarschuwingszoemer......... 433
Alarmknipperlichten ................ 424
Antennes (Smart entry-
systeem met startknop) ........ 135
Antiblokkeersysteem (ABS) ...................................... 301
Functie .................................. 301
Waarschuwingslampje .......... 434
Antidiefstalsysteem
Alarm....................................... 90
Startblokkering ........................ 85
Supervergrendeling................. 89 Armsteun .................................. 354
Asbak ........................................ 352
Audio-ingang
*
Audiosysteem*
Automatic High Beam-
systeem .................................. 215 Waarschuwingsmelding ........ 452
Automatische
airconditioning ...................... 320 Interieurfilter .......................... 405
Automatische verticale koplampverstelling ............... 214
AUX-aansluiting
*
*: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
RAV4-HV_OM_OM42A57E_(EE).book Page 535 Friday, October 30, 2015 12:02 PM
