2016 TOYOTA RAV4 HYBRID Brugsanvisning (in Danish)

505

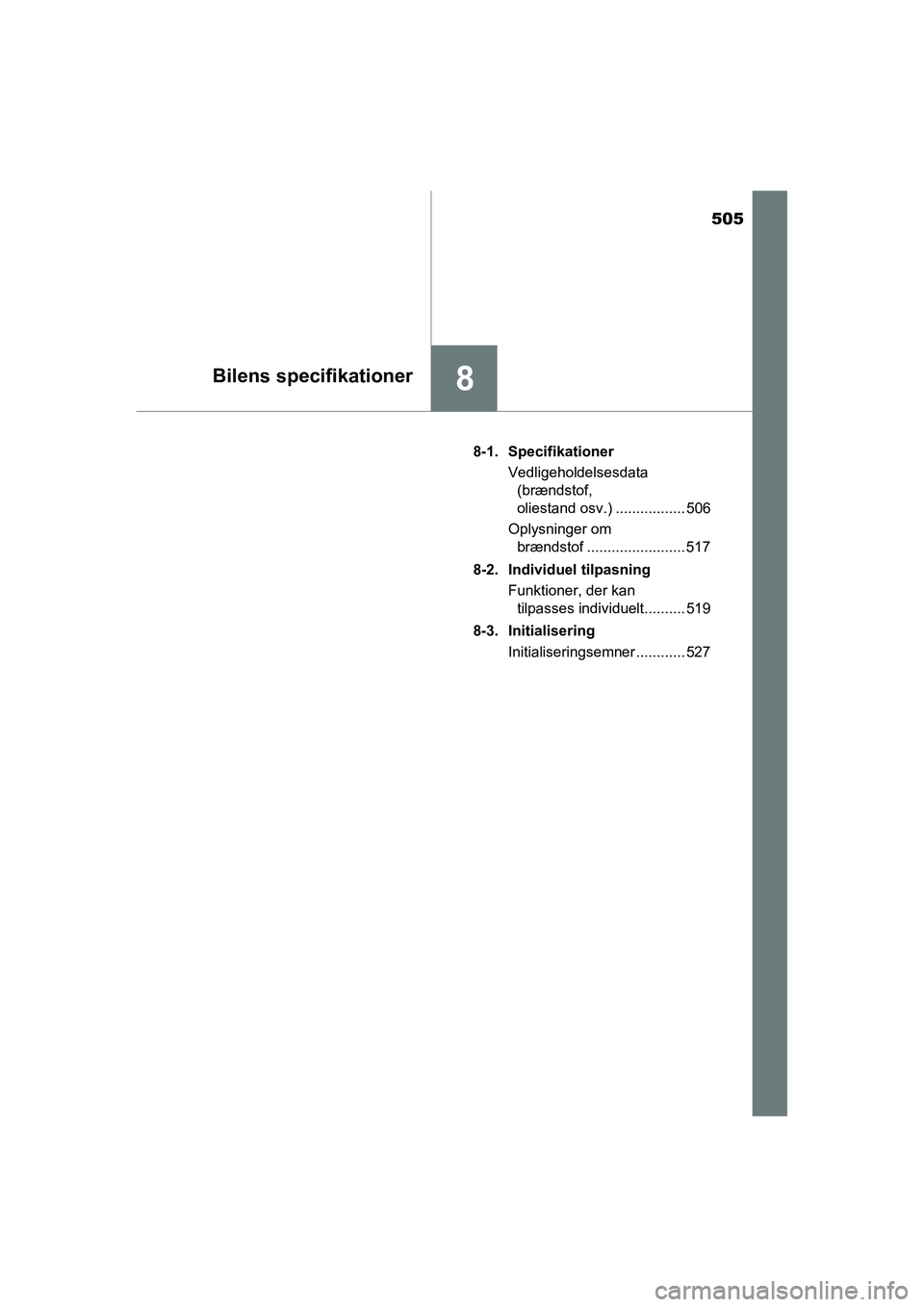

8Bilens specifikationer
OM42A57DK8-1. Specifikationer
Vedligeholdelsesdata
(brændstof,
oliestand osv.) ................. 506
Oplysninger om
brændstof ........................ 517
8-2. Individuel tilpasning
Funktioner, der kan
tilpasses individuelt.......... 519
8-3. Initialisering
Initialiseringsemner ............ 527
OM42A57DK.book Page 505 Tuesday, December 15, 2015 9:07 PM

5068-1. Specifikationer
OM42A57DK

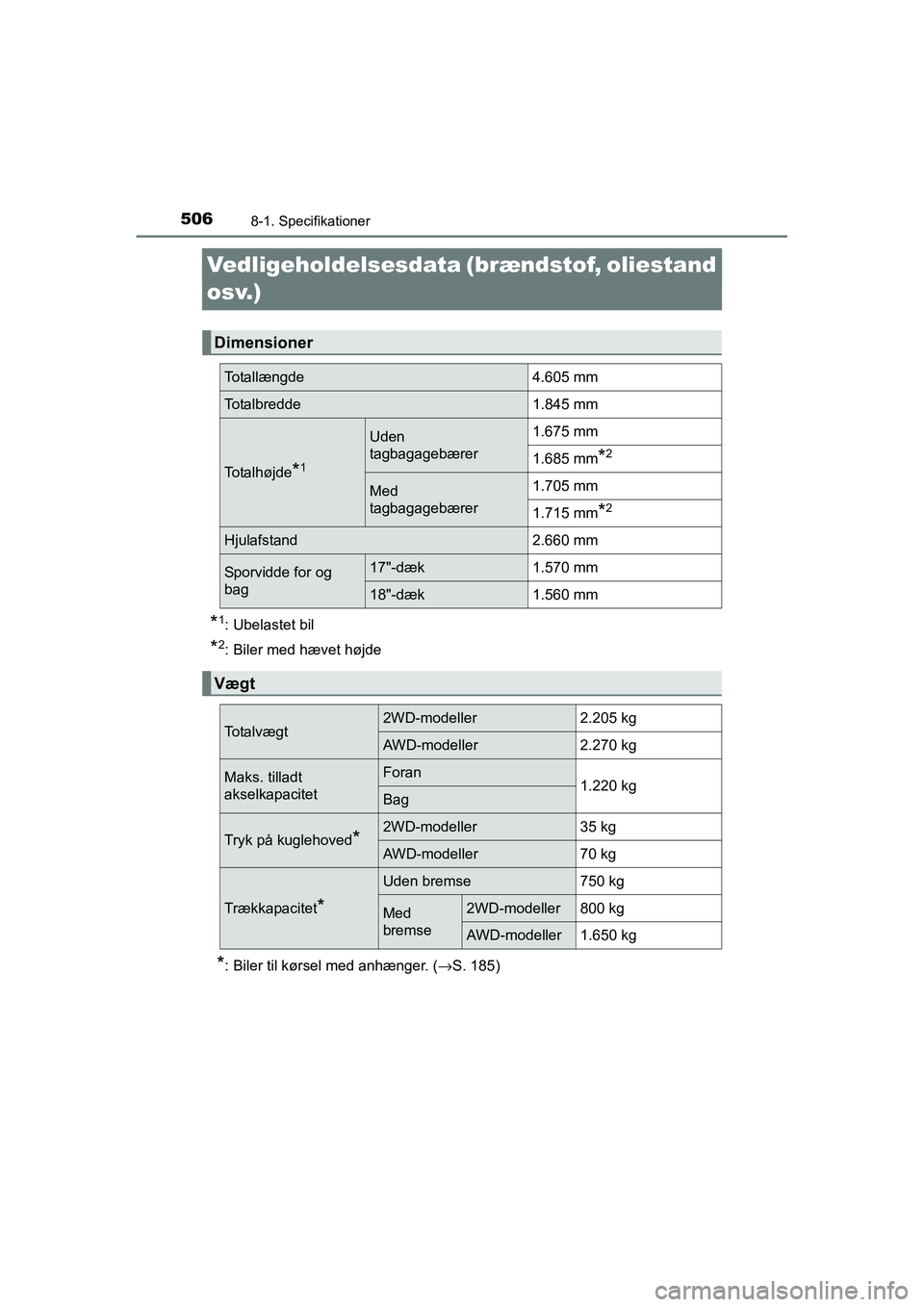

Vedligeholdelsesdata (brændstof, oliestand
osv.)
*1: Ubelastet bil
*2: Biler med hævet højde
*: Biler til kørsel med anhænger. (→S. 185)
Dimensioner
Totallængde4.605 mm
Totalbredde1.845 mm
To t a l h ø j d e*1
Uden
tagbagagebærer1.675 mm
1.685 mm*2
Med
tagbagagebærer1.705 mm
1.715 mm*2
Hjulafstand2.660 mm
Sporvidde for og
bag17"-dæk1.570 mm
18"-dæk1.560 mm
Vægt
To t a l v æ g t2WD-modeller2.205 kg
AWD-modeller2.270 kg
Maks. tilladt
akselkapacitetForan1.220 kgBag
Tryk på kuglehoved*2WD-modeller35 kg
AWD-modeller70 kg
Trækkapacitet*
Uden bremse750 kg
Med
bremse2WD-modeller800 kg
AWD-modeller1.650 kg
OM42A57DK.book Page 506 Tuesday, December 15, 2015 9:07 PM

5078-1. Specifikationer
OM42A57DK
8
Bilens specifikationer

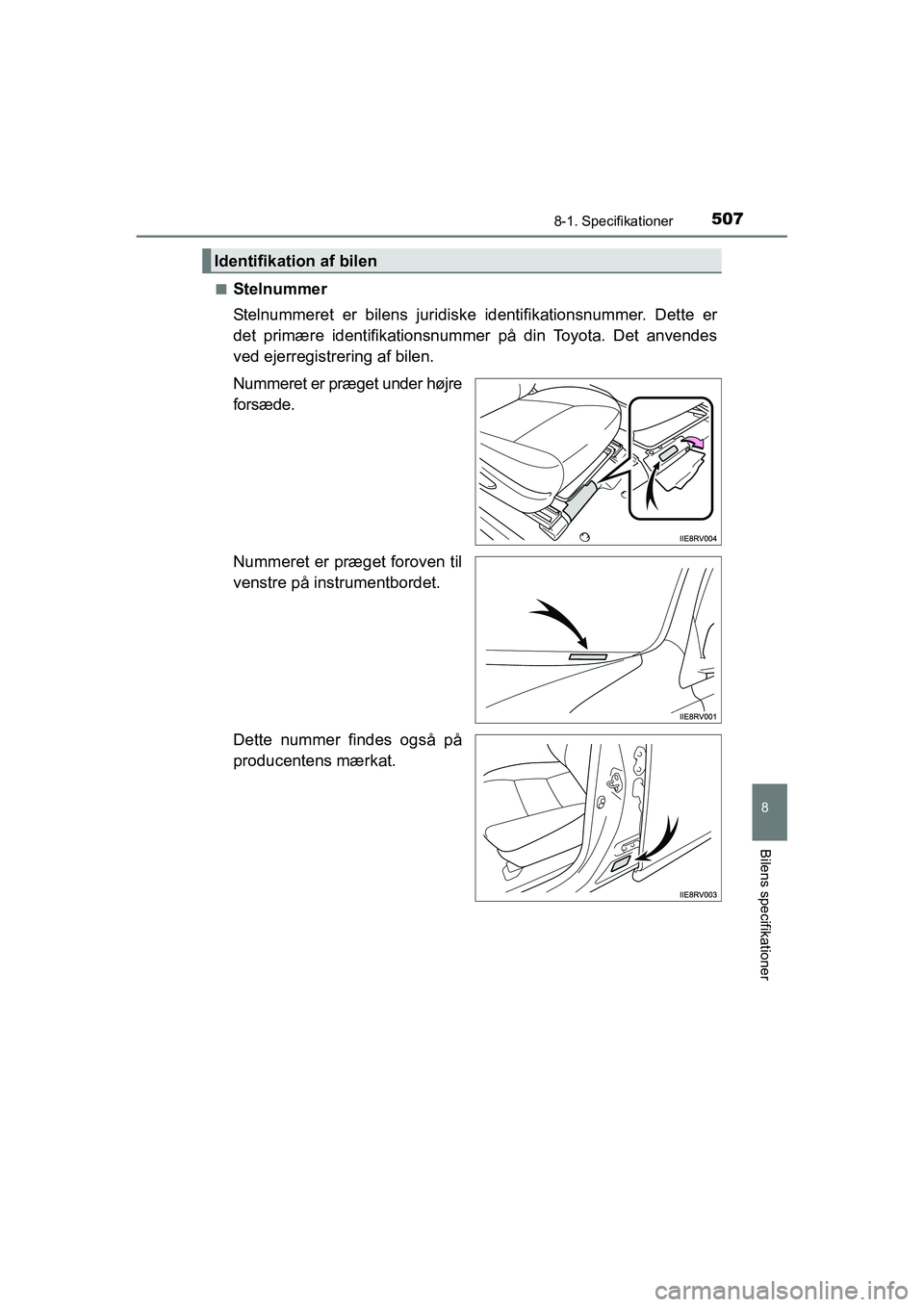

■Stelnummer
Stelnummeret er bilens juridiske identifikationsnummer. Dette er
det primære identifikationsnummer på din Toyota. Det anvendes
ved ejerregistrering af bilen.
Nummeret er præget under højre
forsæde.
Nummeret er præget foroven til
venstre på instrumentbordet.
Dette nummer findes også på
producentens mærkat.
Identifikation af bilen
OM42A57DK.book Page 507 Tuesday, December 15, 2015 9:07 PM

5088-1. Specifikationer
OM42A57DK■

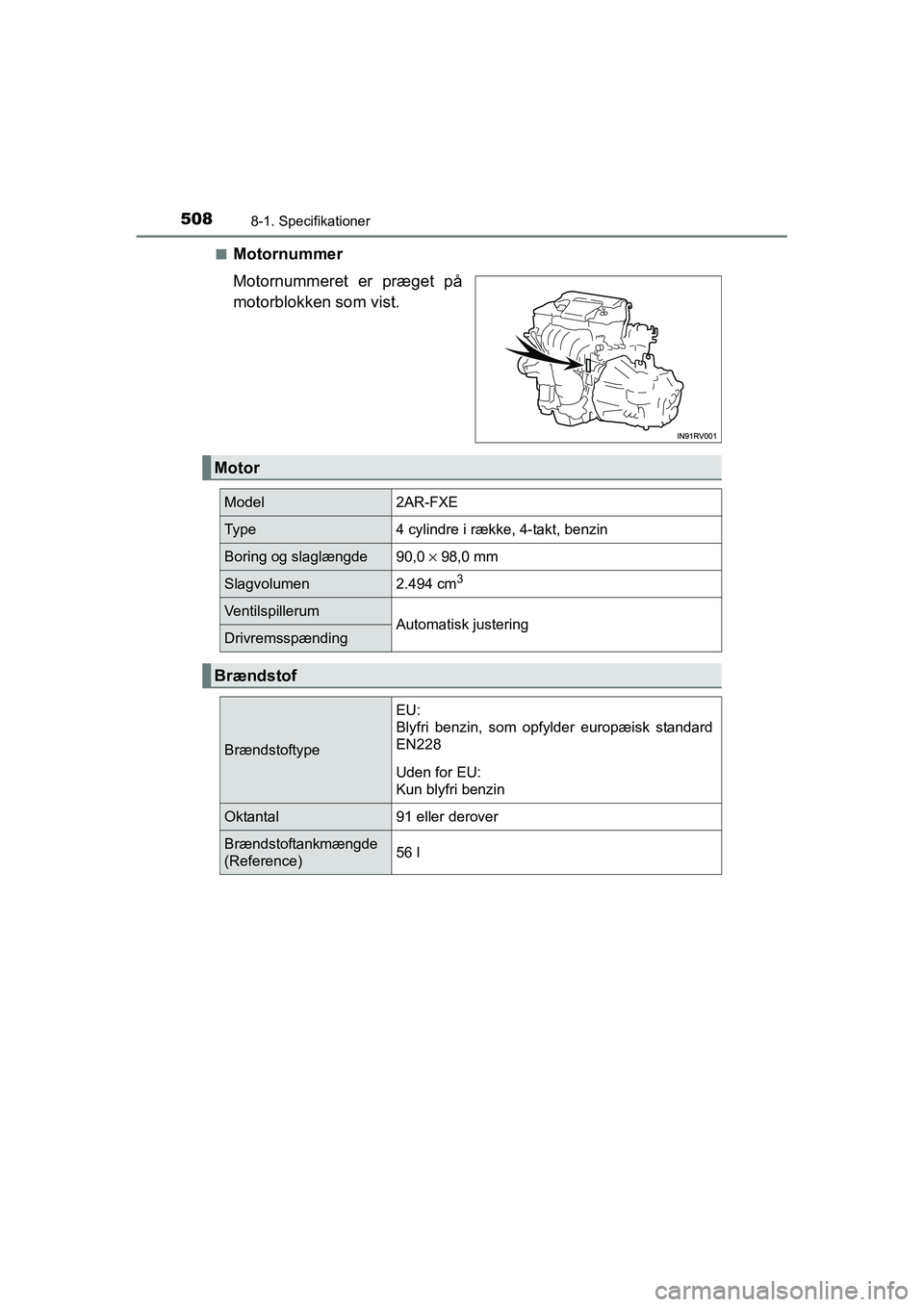

Motornummer
Motornummeret er præget på
motorblokken som vist.
Motor
Model2AR-FXE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde90,0 × 98,0 mm
Slagvolumen2.494 cm3
VentilspillerumAutomatisk justeringDrivremsspænding
Brændstof
Brændstoftype
EU:
Blyfri benzin, som opfylder europæisk standard
EN228
Uden for EU:
Kun blyfri benzin
Oktantal91 eller derover
Brændstoftankmængde
(Reference)56 l
OM42A57DK.book Page 508 Tuesday, December 15, 2015 9:07 PM

5098-1. Specifikationer
OM42A57DK
8
Bilens specifikationer
*: Kun AWD-modeller

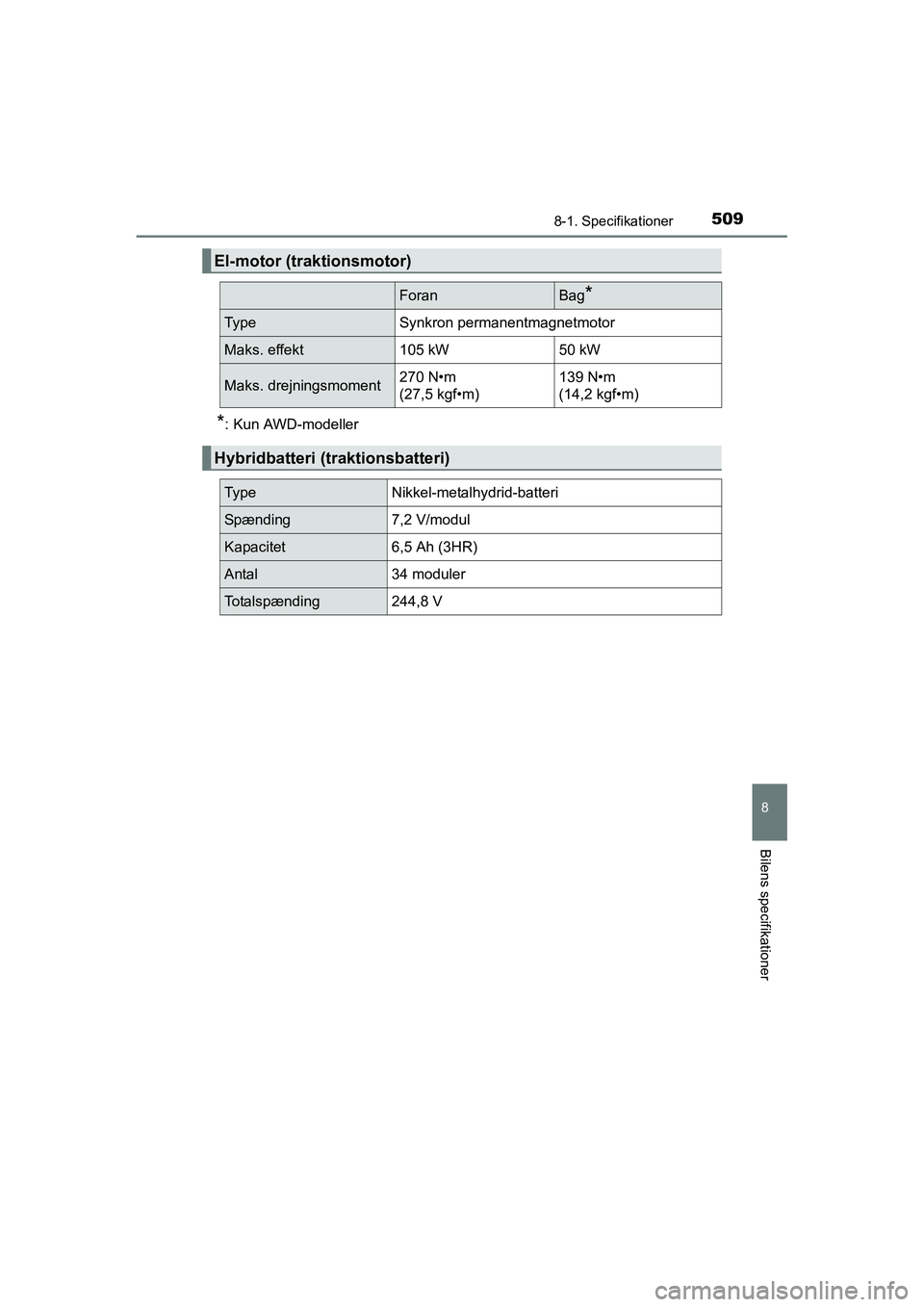

El-motor (traktionsmotor)
ForanBag*
Ty p eSynkron permanentmagnetmotor
Maks. effekt105 kW50 kW
Maks. drejningsmoment270 N•m
(27,5 kgf•m)139 N•m
(14,2 kgf•m)
Hybridbatteri (traktionsbatteri)
Ty p eNikkel-metalhydrid-batteri
Spænding7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal34 moduler
Totalspænding244,8 V
OM42A57DK.book Page 509 Tuesday, December 15, 2015 9:07 PM

5108-1. Specifikationer
OM42A57DK■

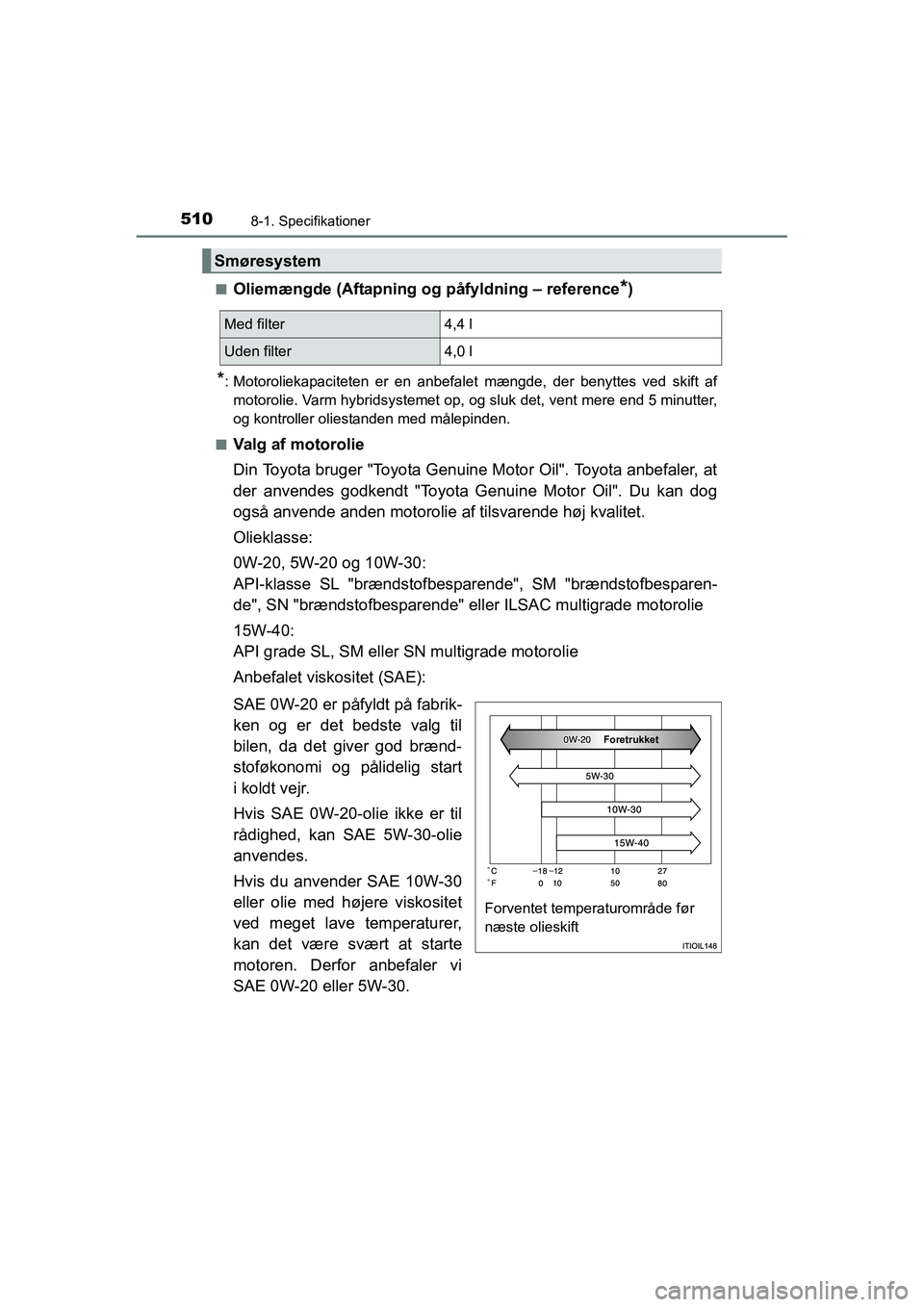

Oliemængde (Aftapning og påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af
motorolie. Varm hybridsystemet op, og sluk det, vent mere end 5 minutter,
og kontroller oliestanden med målepinden.
■
Valg af motorolie
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-20 og 10W-30:
API-klasse SL "brændstofbesparende", SM "brændstofbesparen-
de", SN "brændstofbesparende" eller ILSAC multigrade motorolie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start
ikoldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20 eller 5W-30.
Smøresystem
Med filter4,4 l
Uden filter4,0 l
Forventet temperaturområde før
næste olieskift
Foretrukket
OM42A57DK.book Page 510 Tuesday, December 15, 2015 9:07 PM

5118-1. Specifikationer
OM42A57DK
8
Bilens specifikationer

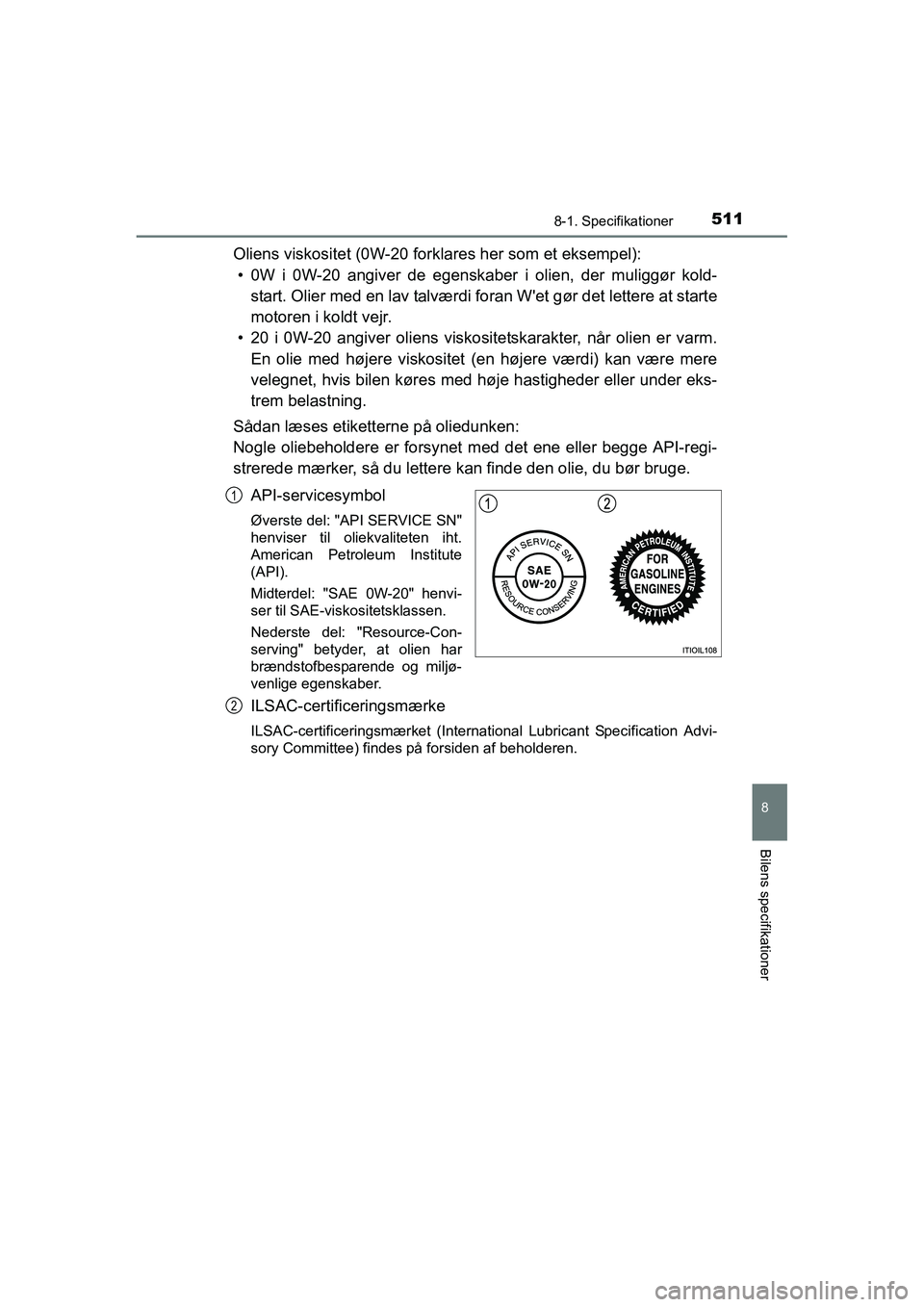

Oliens viskositet (0W-20 forklares her som et eksempel):
• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold-
start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-Con-
serving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certificeringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advi-
sory Committee) findes på forsiden af beholderen.
1
2
OM42A57DK.book Page 511 Tuesday, December 15, 2015 9:07 PM

5128-1. Specifikationer
OM42A57DK
Kølesystem
KapacitetBenzinmotor
Uden EGR-system:
7,2 l
Med EGR-system:
7,5 l
El-styreenhed1,5 l
Kølervæsketype
Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-
baseret kølervæske uden silikat, amin,
nitrit eller borat med langtidsvirkende
organisk syre-teknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem
Tændrør
FabrikatDENSO FK16HR-A8
Gnistgab0,8 mm
BEMÆRK
■Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
