2016 TOYOTA RAV4 HYBRID Brugsanvisning (in Danish)

4096-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

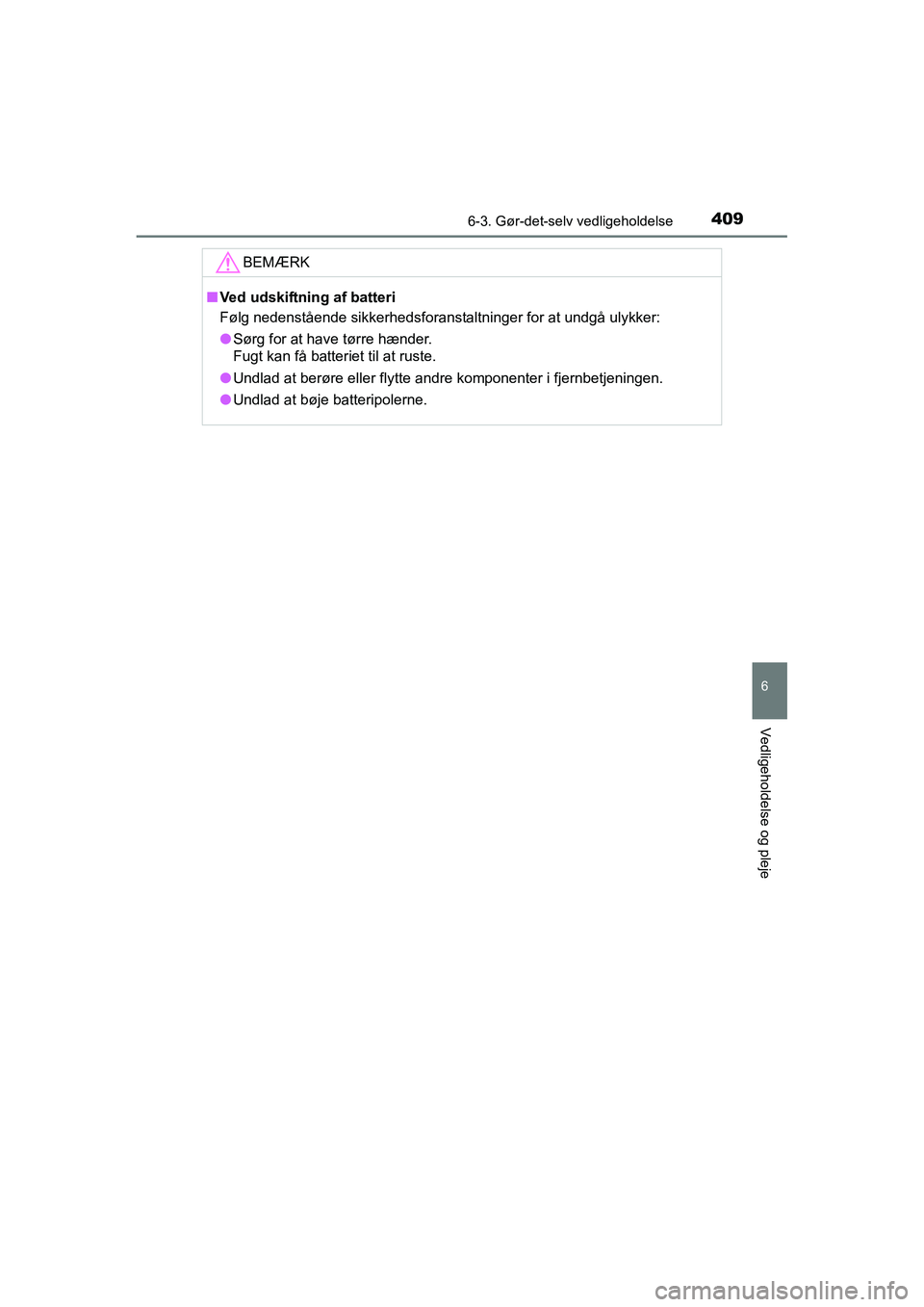

BEMÆRK
■Ved udskiftning af batteri
Følg nedenstående sikkerhedsforanstaltninger for at undgå ulykker:
●Sørg for at have tørre hænder.
Fugt kan få batteriet til at ruste.
●Undlad at berøre eller flytte andre komponenter i fjernbetjeningen.
●Undlad at bøje batteripolerne.
OM42A57DK.book Page 409 Tuesday, December 15, 2015 9:07 PM

4106-3. Gør-det-selv vedligeholdelse
OM42A57DK
Kontrol og skift af sikringer
Slå tændingskontakten fra.
Åbn dækslet til sikringsboksen eller instrumentbordet.
XUnder instrumentbordet (venstrestyrede biler)
Fjern afdækningen.
Hvis en elektrisk komponent ikke fungerer, kan der være sprun-
get en sikring. Du skal så kontrollere og udskifte sikringen.
1
2
XMotorrum type AXMotorrum type B
Tryk fligene ind, og løft afdæknin-
gen op.Tryk fligene ind, og løft afdæk-
ningen op.
OM42A57DK.book Page 410 Tuesday, December 15, 2015 9:07 PM

4116-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

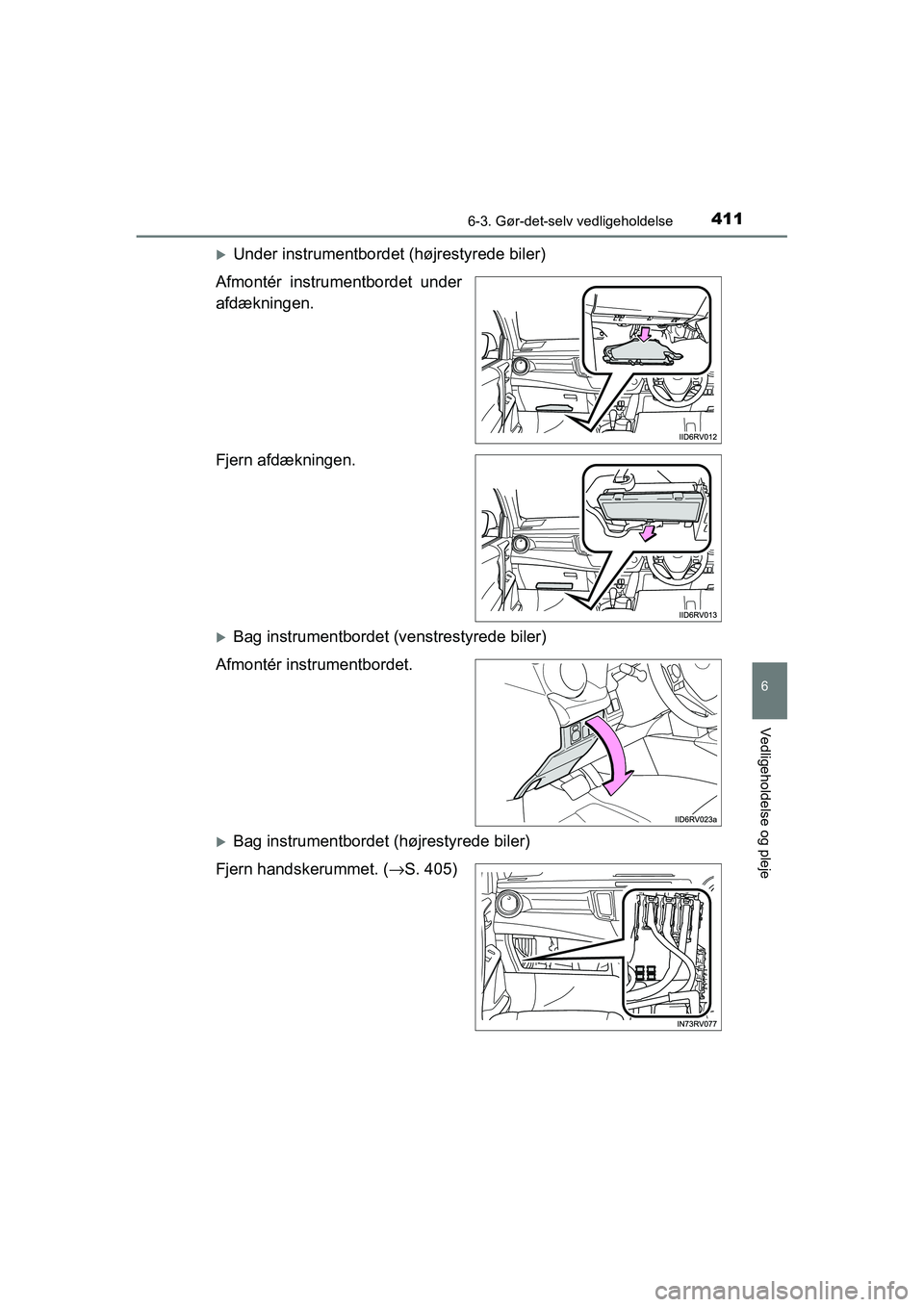

XUnder instrumentbordet (højrestyrede biler)
Afmontér instrumentbordet under
afdækningen.
Fjern afdækningen.
XBag instrumentbordet (venstrestyrede biler)
Afmontér instrumentbordet.
XBag instrumentbordet (højrestyrede biler)
Fjern handskerummet. (→S. 405)
OM42A57DK.book Page 411 Tuesday, December 15, 2015 9:07 PM

4126-3. Gør-det-selv vedligeholdelse
OM42A57DK
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
Kontrollér, om sikringen er sprunget.
Normal sikring
Sprunget sikring
Type A og B:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type C og D:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
3
4
1
2
XTy p e AXType B
XTy p e CXType D
OM42A57DK.book Page 412 Tuesday, December 15, 2015 9:07 PM

4136-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

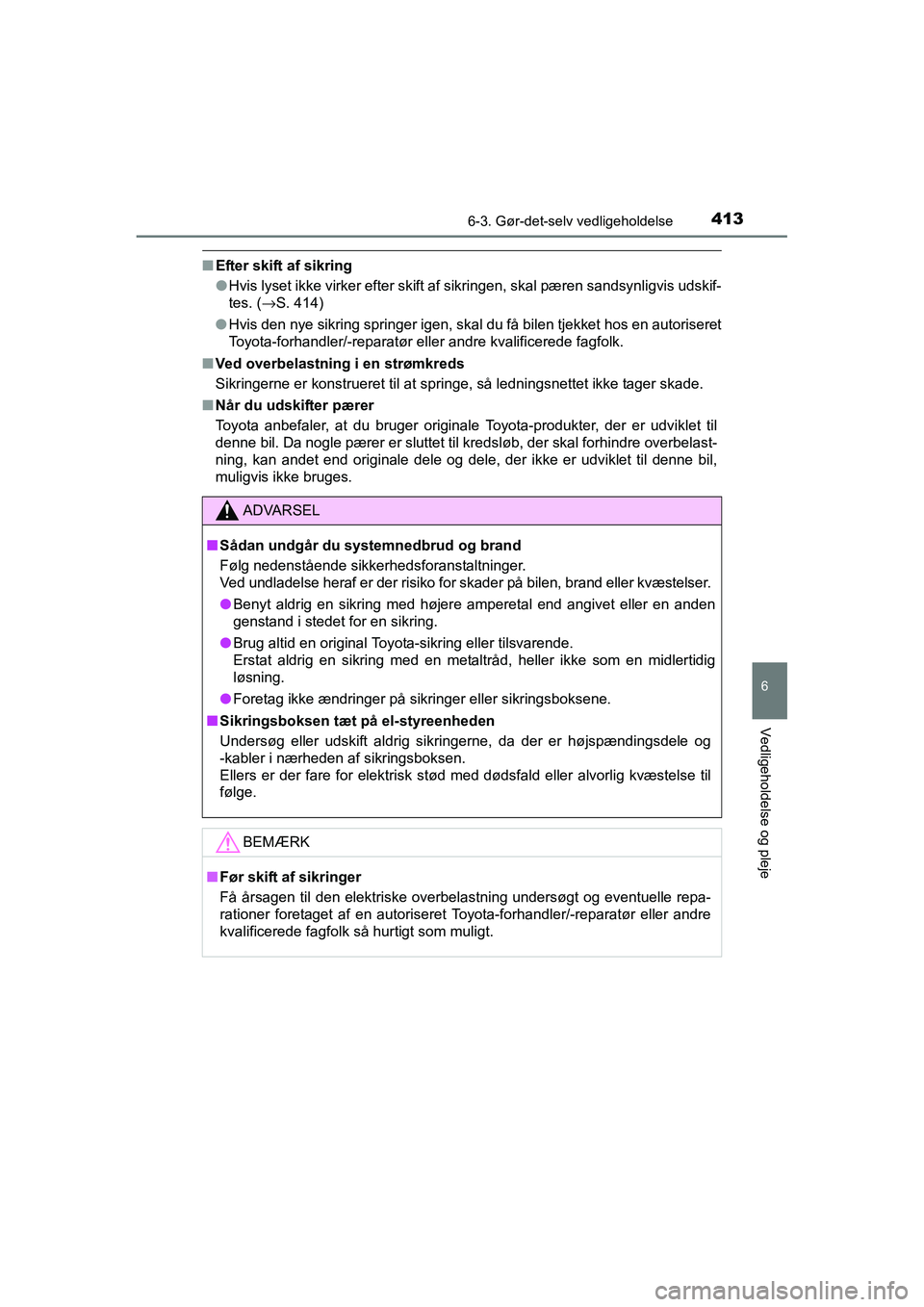

■Efter skift af sikring
●Hvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. (→S. 414)
●Hvis den nye sikring springer igen, skal du få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
■Når du udskifter pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
ADVARSEL
■Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Ved undladelse heraf er der risiko for skader på bilen, brand eller kvæstelser.
●Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
●Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metaltråd, heller ikke som en midlertidig
løsning.
●Foretag ikke ændringer på sikringer eller sikringsboksene.
■Sikringsboksen tæt på el-styreenheden
Undersøg eller udskift aldrig sikringerne, da der er højspændingsdele og
-kabler i nærheden af sikringsboksen.
Ellers er der fare for elektrisk stød med dødsfald eller alvorlig kvæstelse til
følge.
BEMÆRK
■Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repa-
rationer foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.
OM42A57DK.book Page 413 Tuesday, December 15, 2015 9:07 PM

4146-3. Gør-det-selv vedligeholdelse
OM42A57DK

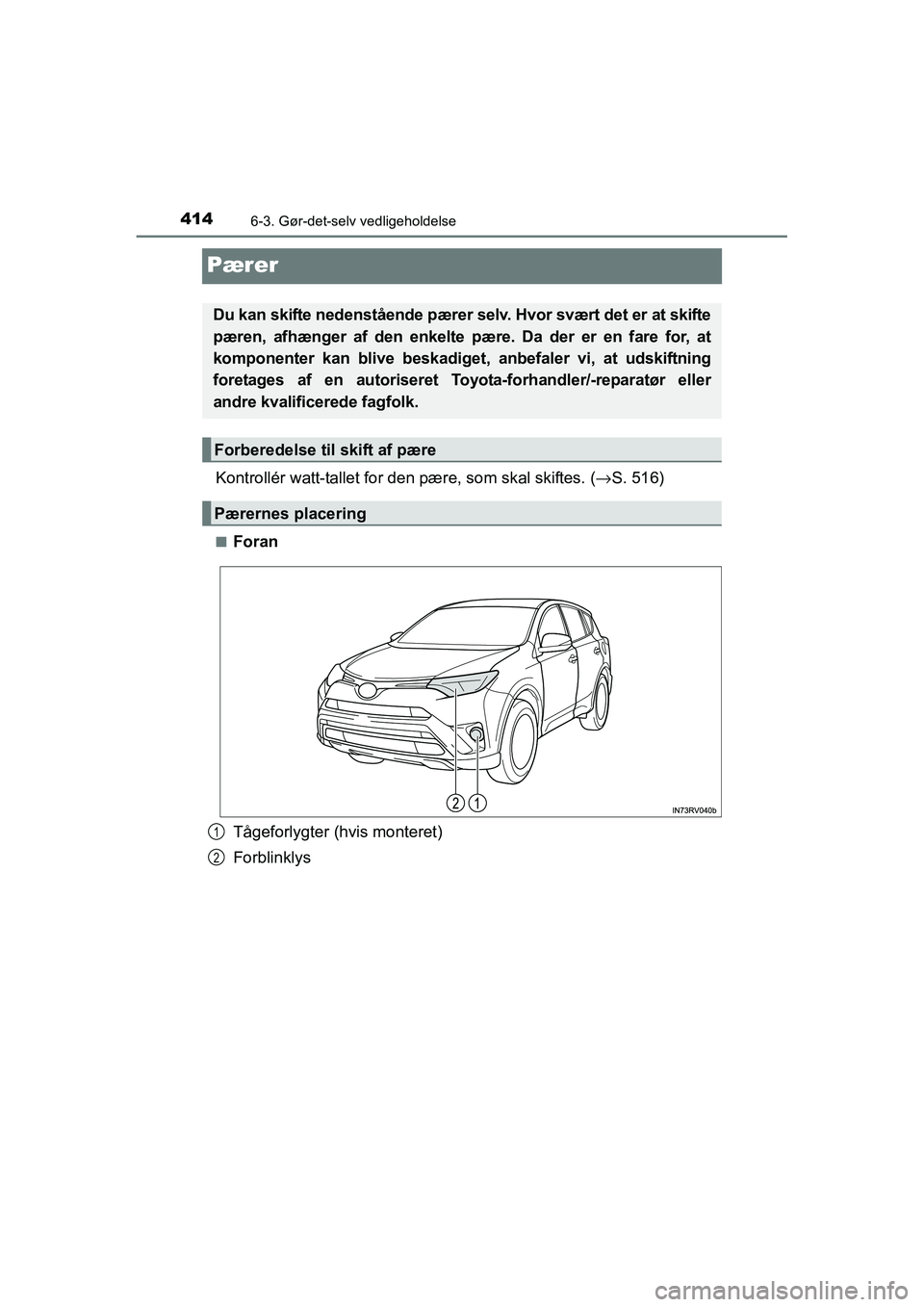

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (→S. 516)
■Foran
Tågeforlygter (hvis monteret)
Forblinklys
Du kan skifte nedenstående pærer selv. Hvor svært det er at skifte
pæren, afhænger af den enkelte pære. Da der er en fare for, at
komponenter kan blive beskadiget, anbefaler vi, at udskiftning
foretages af en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
1
2
OM42A57DK.book Page 414 Tuesday, December 15, 2015 9:07 PM

4156-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje
■Bag
■Forblinklys
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
Bagblinklys
BaklysNummerpladelys
Udskiftning af pærer
1
2
3
1
2
3
OM42A57DK.book Page 415 Tuesday, December 15, 2015 9:07 PM

4166-3. Gør-det-selv vedligeholdelse
OM42A57DK■

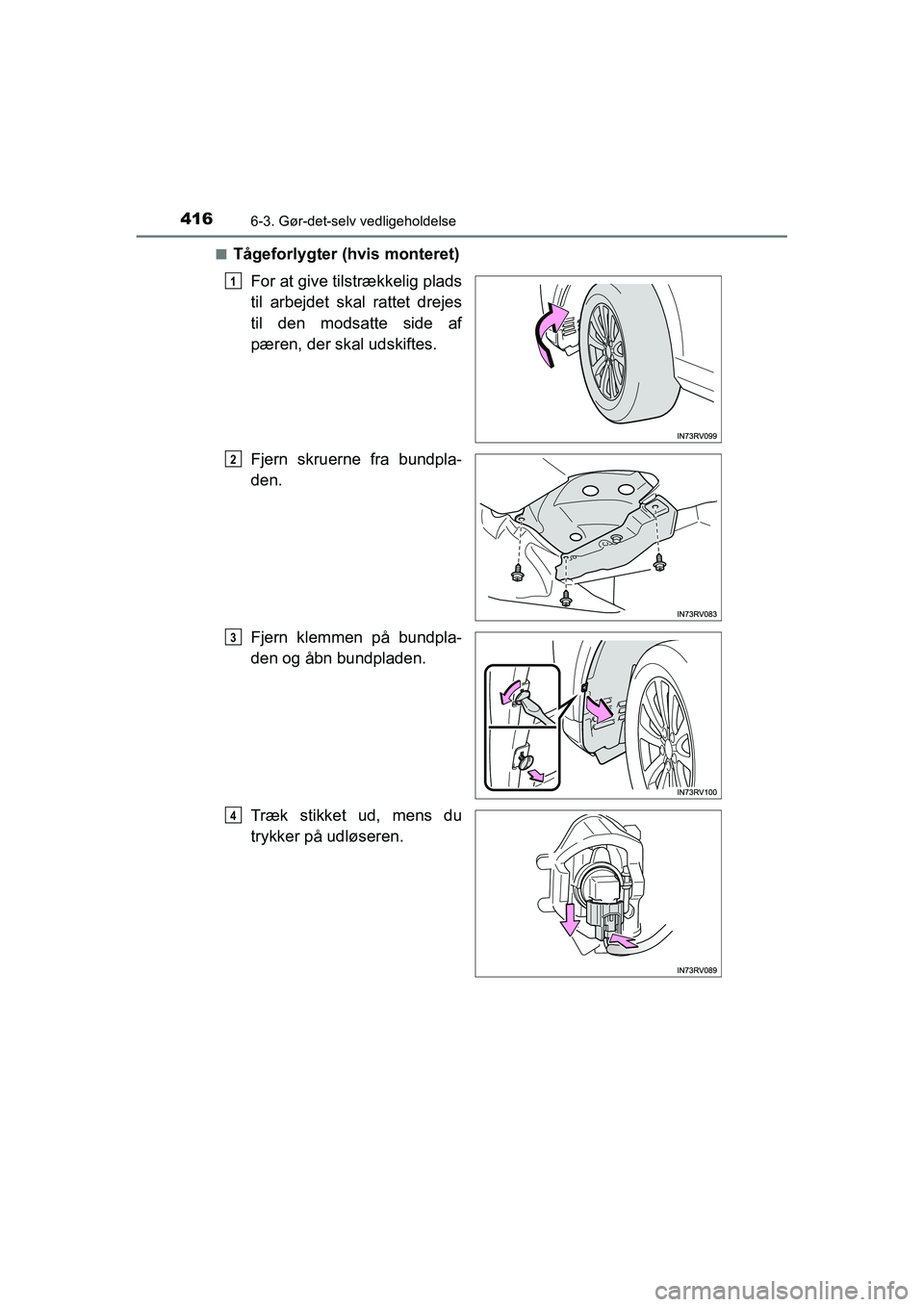

Tågeforlygter (hvis monteret)
For at give tilstrækkelig plads
til arbejdet skal rattet drejes
til den modsatte side af
pæren, der skal udskiftes.
Fjern skruerne fra bundpla-
den.
Fjern klemmen på bundpla-
den og åbn bundpladen.
Træk stikket ud, mens du
trykker på udløseren.
1
2
3
4
OM42A57DK.book Page 416 Tuesday, December 15, 2015 9:07 PM
