2016 TOYOTA RAV4 HYBRID Brugsanvisning (in Danish)

3696-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje
ADVARSEL
Motorrummet indeholder mange mekaniske dele og væsker, der pludselig kan
sætte sig i bevægelse, blive varme eller blive strømførende. Overhold derfor
nedenstående sikkerhedsforanstaltninger for at undgå død eller alvorlig kvæ-
stelse.
■Ved arbejde i motorrummet
●Sørg for, at både indikatoren "POWER ON" på multi-informationsdisplayet
og "READY"-indikatoren er slukket.
●Hold fingre, tøj og værktøj på sikker afstand af køleventilatoren og moto-
rens drivrem.
●Undgå at berøre motoren, el-styreenheden, køleren, udstødningsmanifol-
den osv. umiddelbart efter kørsel, da de kan være varme. Olie og andre
væsker kan også være varme.
●Efterlad ikke brændbare genstande, såsom papir eller klude, i motorrummet.
●Ryg ikke, frembring ikke gnister, og anvend ikke åben ild i nærheden af
brændstoffet. Brændstofdampe er brændbare.
●Vær forsigtig, da bremsevæske kan skade dine hænder eller øjne og
beskadige malede overflader. Hvis du får væsken på huden eller i øjnene,
skal du straks skylle området eller øjnene med rent vand.
Hvis du stadig føler ubehag, skal du søge læge.
■Ved arbejde i nærheden af kølevingerne eller kølergrillen
Sørg for, at tændingskontakten er slået fra. Når tændingskontakten står på
ON, kan de elektriske køleventilatorer pludselig starte af sig selv, hvis air-
conditionsystemet er tændt og/eller kølervæsketemperaturen bliver høj.
(→S. 378)
■Øjenværn
Bær øjenværn, så du ikke får flyvende eller nedfaldende materialer, væske-
sprøjt eller lignende i øjnene.
BEMÆRK
■Hvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan slide for meget på motoren pga. snavs
i luften.
■Hvis væskestanden er lav
Det er normalt, at bremsevæskestanden falder en anelse i takt med, at
bremseklodserne bliver slidt.
Hvis bremsevæsken kræver påfyldning ofte, kan der være tale om et alvor-
ligt problem.
OM42A57DK.book Page 369 Tuesday, December 15, 2015 9:07 PM

3706-3. Gør-det-selv vedligeholdelse
OM42A57DK

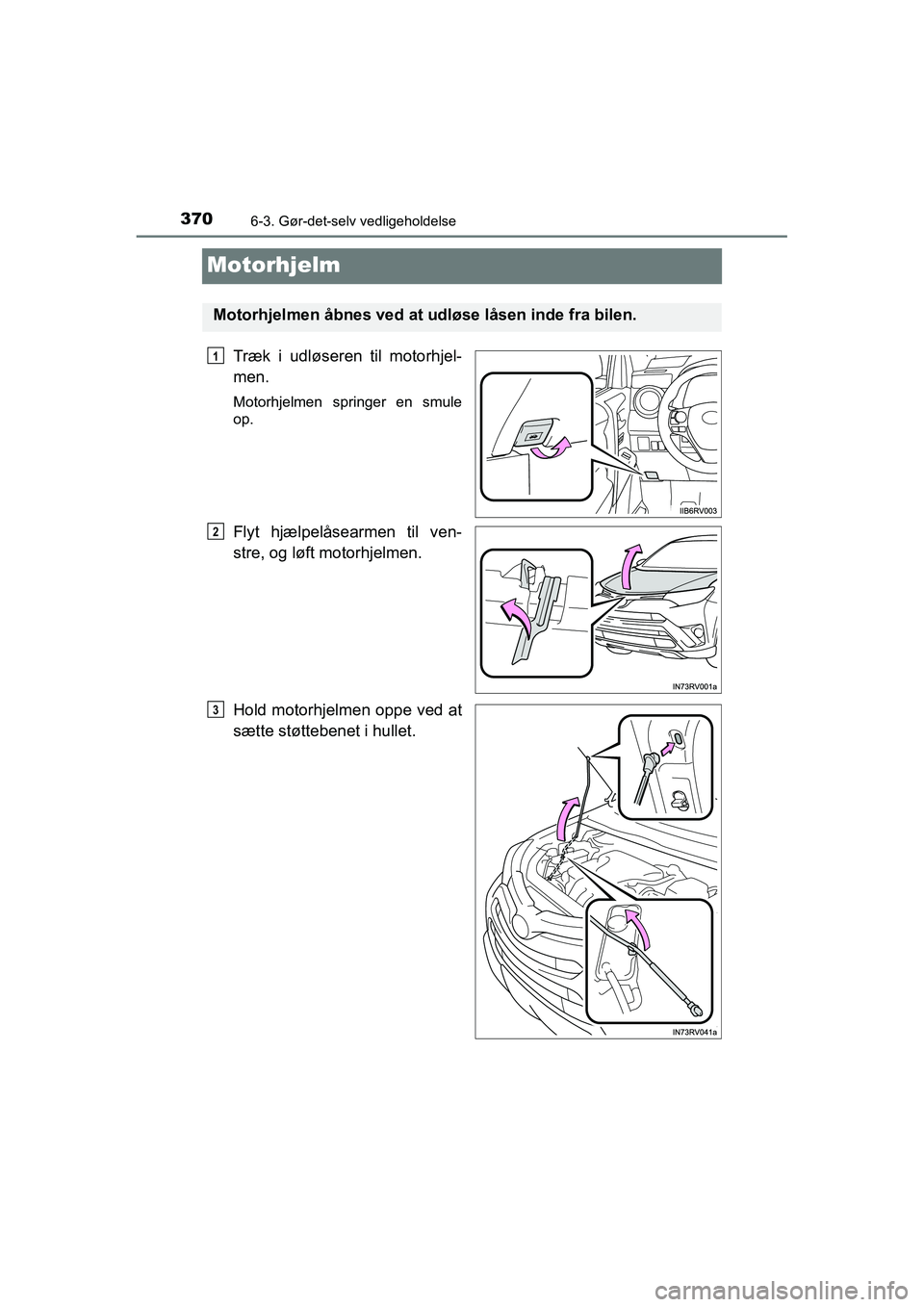

Motorhjelm
Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule
op.
Flyt hjælpelåsearmen til ven-
stre, og løft motorhjelmen.
Hold motorhjelmen oppe ved at
sætte støttebenet i hullet.
Motorhjelmen åbnes ved at udløse låsen inde fra bilen.
1
2
3
OM42A57DK.book Page 370 Tuesday, December 15, 2015 9:07 PM

3716-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

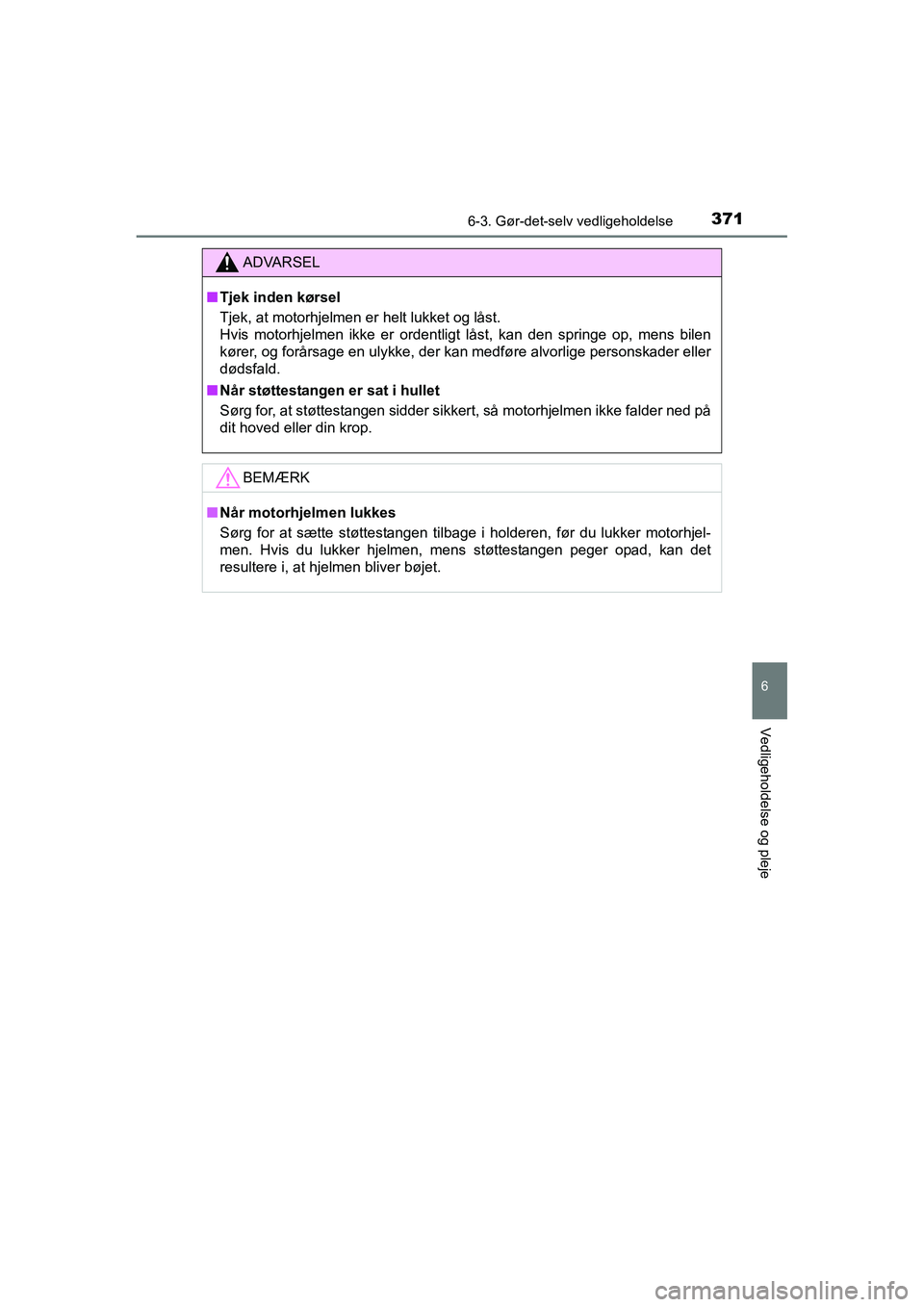

ADVARSEL
■Tjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan medføre alvorlige personskader eller
dødsfald.
■Når støttestangen er sat i hullet
Sørg for, at støttestangen sidder sikkert, så motorhjelmen ikke falder ned på
dit hoved eller din krop.
BEMÆRK
■Når motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjel-
men. Hvis du lukker hjelmen, mens støttestangen peger opad, kan det
resultere i, at hjelmen bliver bøjet.
OM42A57DK.book Page 371 Tuesday, December 15, 2015 9:07 PM

3726-3. Gør-det-selv vedligeholdelse
OM42A57DK

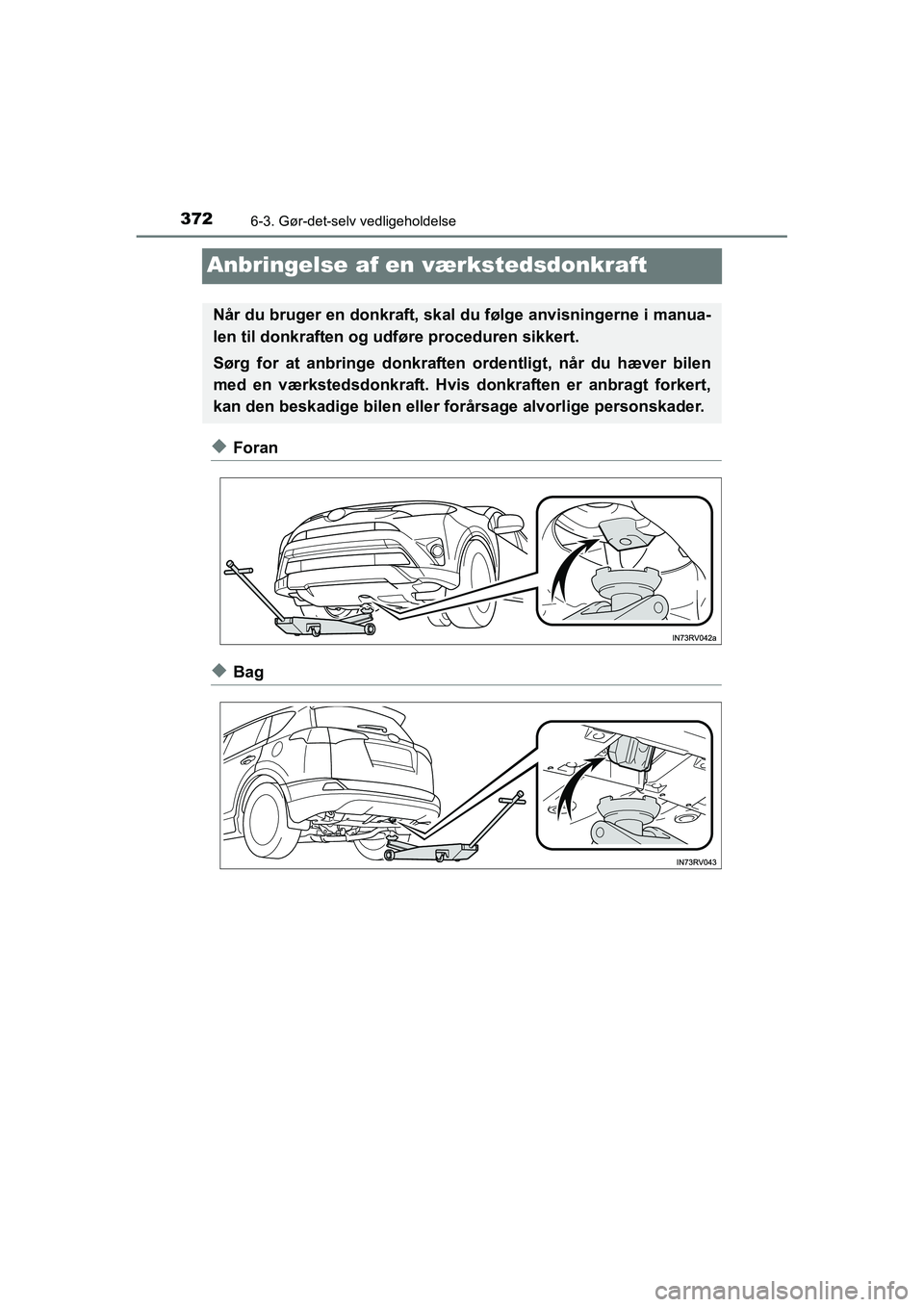

Anbringelse af en værkstedsdonkraft
◆Foran
◆Bag
Når du bruger en donkraft, skal du følge anvisningerne i manua-
len til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller forårsage alvorlige personskader.
OM42A57DK.book Page 372 Tuesday, December 15, 2015 9:07 PM

3736-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

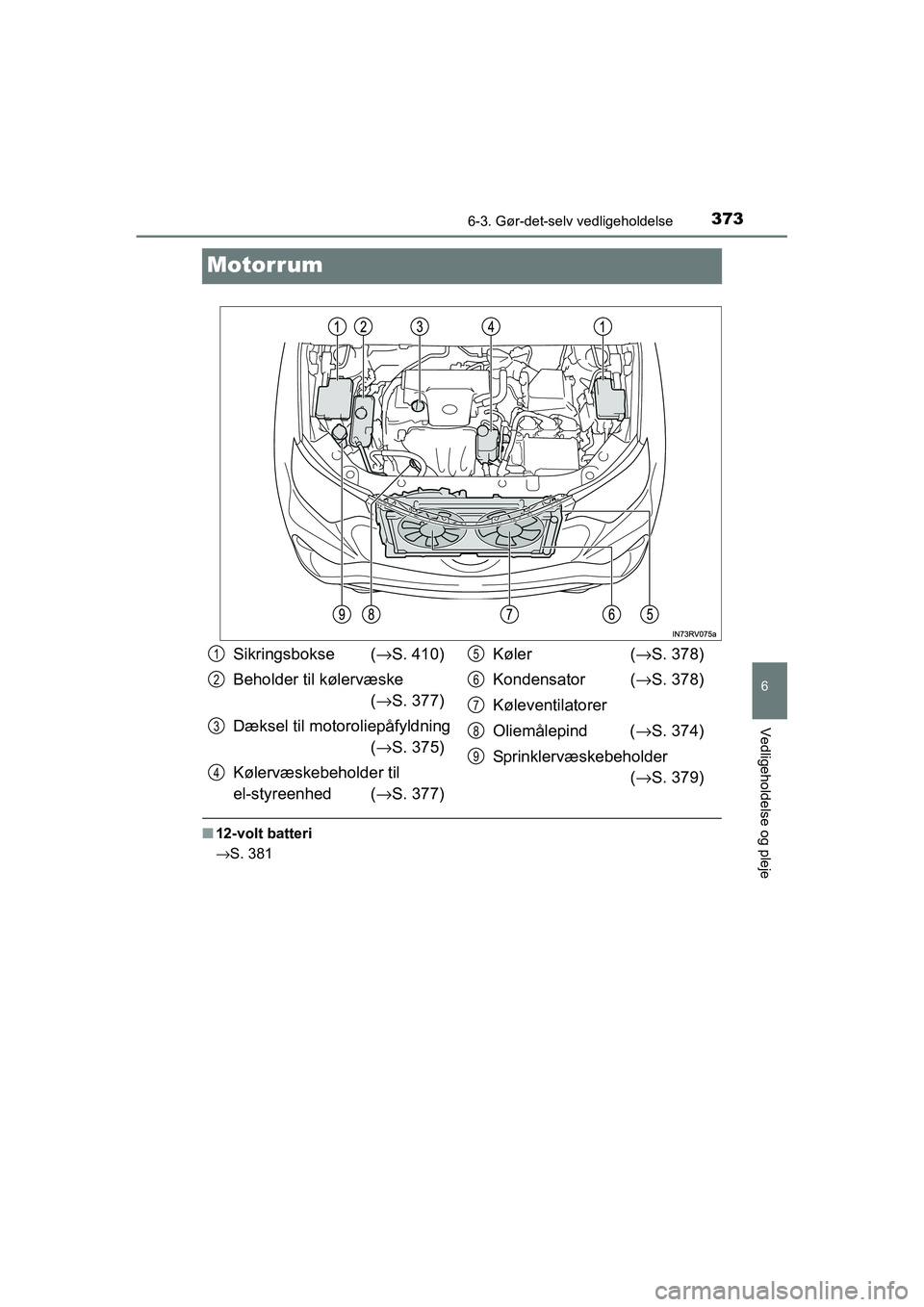

Motorrum
■12-volt batteri
→S. 381
Sikringsbokse (→S. 410)
Beholder til kølervæske
(→S. 377)
Dæksel til motoroliepåfyldning
(→S. 375)
Kølervæskebeholder til
el-styreenhed (→S. 377)Køler (→S. 378)
Kondensator (→S. 378)
Køleventilatorer
Oliemålepind (→S. 374)
Sprinklervæskebeholder
(→S. 379)1
2
3
4
5
6
7
8
9
OM42A57DK.book Page 373 Tuesday, December 15, 2015 9:07 PM

3746-3. Gør-det-selv vedligeholdelse
OM42A57DK

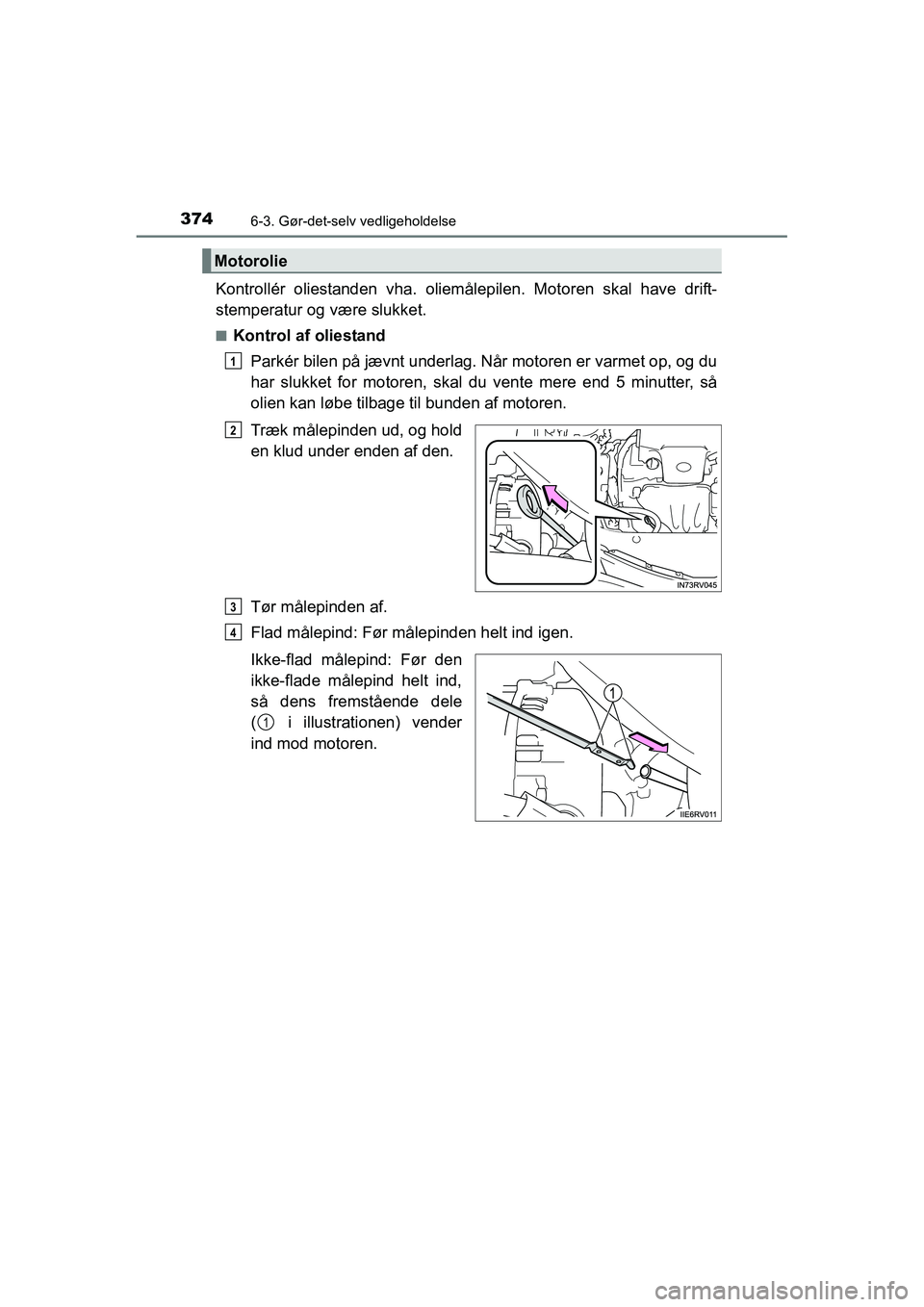

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
■Kontrol af oliestand
Parkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold
en klud under enden af den.
Tør målepinden af.
Flad målepind: Før målepinden helt ind igen.
Ikke-flad målepind: Før den
ikke-flade målepind helt ind,
så dens fremstående dele
( i illustrationen) vender
ind mod motoren.
Motorolie
1
2
3
4
1
OM42A57DK.book Page 374 Tuesday, December 15, 2015 9:07 PM

3756-3. Gør-det-selv vedligeholdelse
OM42A57DK
6
Vedligeholdelse og pleje

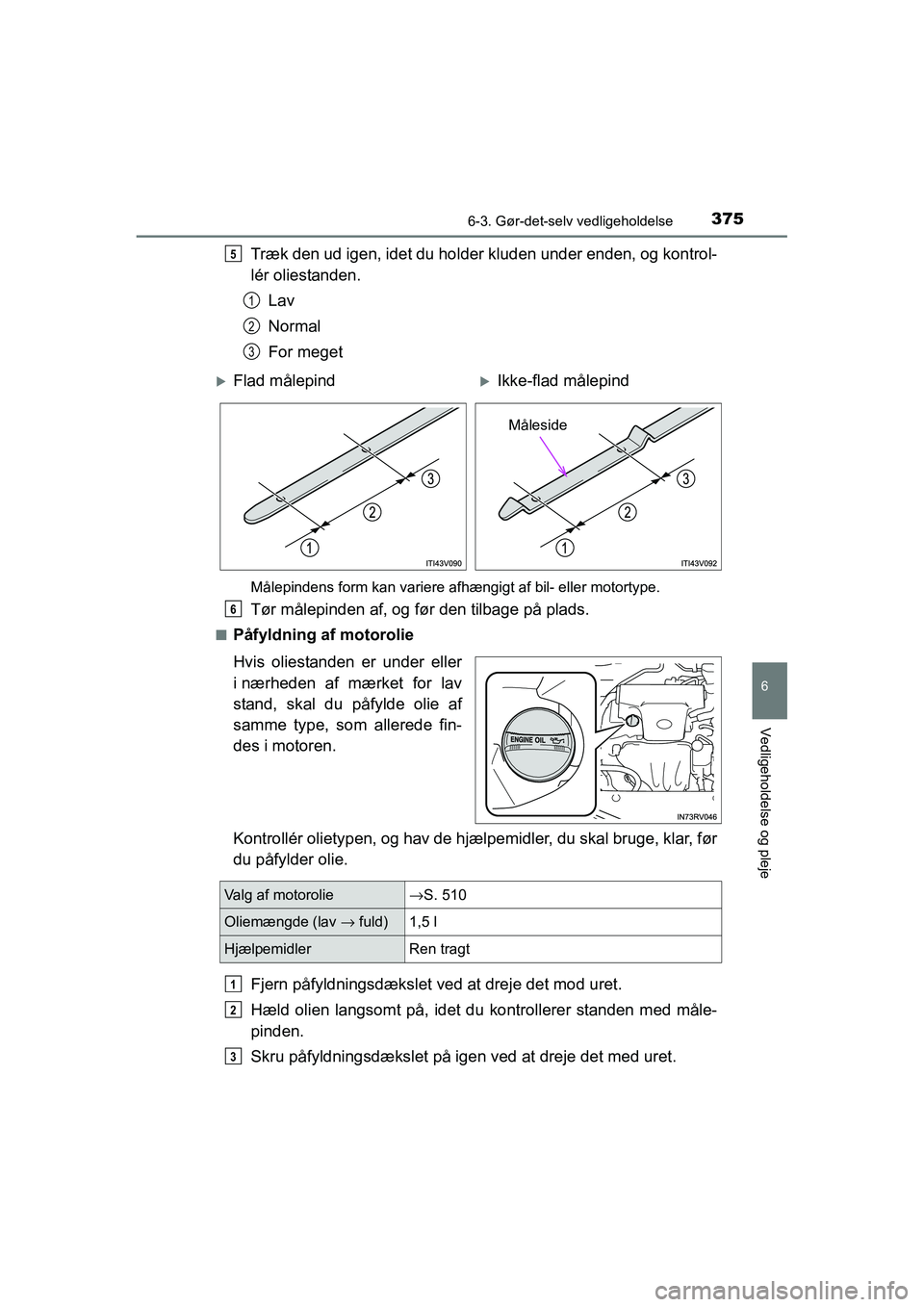

Træk den ud igen, idet du holder kluden under enden, og kontrol-
lér oliestanden.
Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.
■Påfyldning af motorolie
Hvis oliestanden er under eller
i nærheden af mærket for lav
stand, skal du påfylde olie af
samme type, som allerede fin-
des i motoren.
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
5
1
2
3
XFlad målepindXIkke-flad målepind
Måleside
6
Valg af motorolie→S. 510
Oliemængde (lav → fuld) 1,5 l
Hjælpemidler Ren tragt
1
2
3
OM42A57DK.book Page 375 Tuesday, December 15, 2015 9:07 PM

3766-3. Gør-det-selv vedligeholdelse
OM42A57DK
■Motorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvis fyldes motorolie på mellem olie-
serviceintervallerne.
●Når motoren er ny, for eksempel lige efter at bilen er købt, eller bilen har fået
ny motor
●Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
●Hvis der køres med høje hastigheder eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelerationer og decelerationer
●Hvis motoren kører længe i tomgang, eller hvis der ofte køres i tæt trafik
ADVARSEL
■Brugt motorolie
●Brugt motorolie indeholder potentielt skadelige forurenende stoffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på huden, skal du
vaske huden grundigt med vand og sæbe.
●Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljømæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det alminde-
lige husholdningsaffald, og hæld ikke olien i afløbet eller jorden.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, en tankstation eller forretning med autotilbehør angående
genanvendelse eller bortskaffelse.
●Hold børn på sikker afstand af brugt olie.
BEMÆRK
■Sådan undgår du alvorlige motorskader
Kontrollér oliestanden regelmæssigt.
■Ved olieskift
●Pas på, at du ikke spilder motorolie på bilens dele.
●Undgå at fylde for meget olie på, da det kan beskadige motoren.
●Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
●Kontrollér, at dækslet til motoroliepåfyldning er skruet forsvarligt fast.
OM42A57DK.book Page 376 Tuesday, December 15, 2015 9:07 PM
