Page 105 of 504
105
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

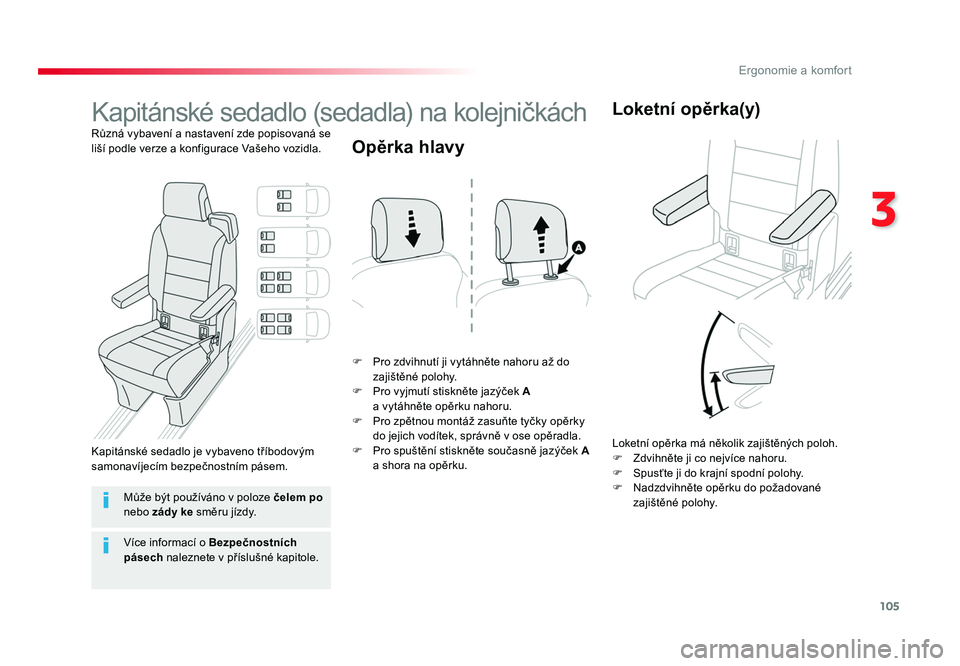

Kapitánské sedadlo (sedadla) na kolejničkách
Různá vybavení a nastavení zde popisovaná se
liší podle verze a konfigurace Vašeho vozidla.
F Pro zdvihnutí ji vytáhněte nahoru až do zajištěné polohy.
F Pro vyjmutí stiskněte jazýček A
a vytáhněte opěrku nahoru.
F Pro zpětnou montáž zasuňte tyčky opěrky do jejich vodítek, správně v ose opěradla.
F Pro spuštění stiskněte současně jazýček A
a shora na opěrku.
Opěrka hlavy
Loketní opěrka má několik zajištěných poloh.
F Zdvihněte ji co nejvíce nahoru.
F Spusťte ji do krajní spodní polohy.
F Nadzdvihněte opěrku do požadované zajištěné polohy.
Loketní opěrka(y)
Může být používáno v poloze čelem po
nebo zády ke směru jízdy.
Kapitánské sedadlo je vybaveno tříbodovým
samonavíjecím bezpečnostním pásem.
Více informací o Bezpečnostních
pásech naleznete v příslušné kapitole.
Proace-Verso_CS.indb 10519/08/2016 11:36
Page 106 of 504
106
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Sklápění opěradla
do polohy stolku
F Dejte opěrky hlavy do spodní polohy.
Posunování vpřed nebo vzad
Pro posunování sedadla dopředu a dozadu
jsou k dispozici dva ovladače:
F Z přední strany zdvihněte páčku a posuňte
sedadlo dopředu nebo dozadu.
F Ze zadní strany zatáhněte za pásek, aniž byste překročili bod odporu, a zatlačte
sedadlo dopředu nebo jej zatáhněte
dozadu.
Naklánění opěradla
Opěradlo může být nastaveno do více poloh.
F Pro naklonění směrem dozadu zatáhněte ovladač nahoru (ze zadní strany zatlačte
na páčku dolů).
F Jakmile dosáhnete požadované polohy, ovladač uvolněte. F Z přední strany zdvihněte páčku pro
odjištění opěradla.
F Ze zadní strany pro odjištění opěradla páčku stlačte.
F Překlopte opěradlo na sedák.
Proace-Verso_CS.indb 10619/08/2016 11:36
Page 107 of 504

107
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Demontáž
F Posuňte sedadlo dopředu pro přístup k poutku.
F Složte opěradlo do polohy stolku.
Pro zdvihání sedadla nebo lavice
nepoužívejte poutko. Pro zdvihání sedadla nebo lavice
nepoužívejte poutko. Před zpětnou montáží sedadla nebo
lavice do vozidla zatáhněte za poutko
až na doraz, aby bylo jisté, že se
mechanismus zámku správně zasunul.
F Ze zadní strany zatáhněte za poutko, překročte přitom bod odporu, pro uvolnění
kotevních míst a překlopte sedadlo
dopředu do svislé polohy.
F Vyjměte sedadlo bočními dveřmi 2. řady nebo zadem přes 3. řadu.
MontážV případě uložení a skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a při pádu.
Proace-Verso_CS.indb 10719/08/2016 11:36
Page 108 of 504
108
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Dbejte na to, aby žádný předmět nebo
nohy cestujícího na zadním místě
nezakrývaly kotvicí body a nebránily
správnému zajištění celku.
Zkontrolujte správné zajištění sedadla
do podlahy po jeho ustavení do polohy
pro sezení.
F Posuňte sedadlo dopředu nebo dozadu až
do zajištěné polohy.
F Zdvihněte opěradlo.
F Zkontrolujte, že nic nezakrývá kolejnice.
F Vložte do kolejnic přední stranu vodítek.
F Překlopte sedadlo, aby se zadní vodítka
vyrovnaly do kolejnic.
Proace-Verso_CS.indb 10819/08/2016 11:36
Page 109 of 504

109
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Zásady pro sedadla
a lavice
Při různých manipulacích:
- nedemontujte opěrku hlavy bez jejího uložení a připevnění k nějakému držáku,
- ověř te, že bezpečnostní pásy zůstávají stále přístupné a cestující je budou moci
snadno zapnout,
- cestující si musí při usednutí vždy správně seřídit opěrku hlavy sedadla a seřídit
a zapnout bezpečnostní pás.
Nakládání zavazadel nebo
předmětů za sedadla
a lavici 3. řady
Pokud potřebujete naložit zavazadla na
opěradla sedadel 3. řady sklopená do polohy
stolku, musejí být opěradla sedadel 2. řady
rovněž sklopena do polohy stolku.
Štítky
Při jízdě je zakázáno mít cestujícího:
- ve 3. řadě, pokud je opěradlo před ním (ve 2. řadě) v poloze stolku,
- ve 3. řadě, pokud jsou sedadlo/lavice před ním (ve 2. řadě) sklopené,
- ve 2. a ve 3. řadě na pravé straně, pokud je lavice sklopená,
- uprostřed, pokud je boční pravé sedadlo sklopené.
Proace-Verso_CS.indb 10919/08/2016 11:36
Page 110 of 504

110
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Koberce
Při první montáži koberce na straně řidiče
použijte výhradně připevňovací prvky dodané
s kobercem v přiloženém pouzdře.
MontážDemontáž
Aby se předešlo jakémukoliv riziku
blokování pedálů:
- používejte výhradně koberce
přizpůsobené připevňovacím
prvkům, které jsou již přítomné ve
vozidle; jejich použití je povinné,
- nikdy nepokládejte několik koberců přes sebe.
Používání koberců, které nebyly
schváleny společností Toyota, může
omezovat pohyb pedálů a narušovat
správné fungování regulátoru /
omezovače rychlosti.
Koberce schválené společností
Toyota jsou vybaveny dvěma úchyty
nacházejícími se pod sedadlem.
Pro vyjmutí koberce na straně řidiče:
F posuňte sedadlo co nejvíce dozadu,
F uvolněte připevňovací prvky,
F
vyjměte koberec.
Uspořádání interiéru
Ve 2. a 3. řadě
Opětovná montáž
Na straně řidiče:
F správně koberec umístěte,
F nasaďte a přitlačte připevňovací prvky,
F ověř te, že koberec dobře drží. Pro připevnění příčného koberce ve 2. řadě
k podélným kobercům ve 2 a 3. řadě použijte
suché zipy.
Proace-Verso_CS.indb 11019/08/2016 11:36
Page 111 of 504

111
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Odkládací schránkaOdkládací prostor
Lze do něj uložit láhev s vodou, vozovou
dokumentaci, ...
Obsahuje ovladač pro deaktivaci airbagu
spolujezdce vpředu a může pojmout láhev
s vodou, vozovou dokumentaci, ...
S klimatizací umožňuje přístup
k ventilační trysce, dodávající
rovněž chlazený vzduch, stejně
jako větrací výstupy v prostoru pro
cestující.
Při jízdě ponechávejte odkládací
prostor zavřený. V opačném případě by
mohlo dojít ke zranění při nehodě nebo
při prudkém brzdění.
Sluneční clona
Zařízení na ochranu proti slunečnímu záření
přicházejícímu zpředu nebo ze strany
a kosmetické osvětlené zrcátko (podle verze).
Na straně řidiče je sluneční clona vybavena
kapsou pro ukládání lístků, kartiček mýtného, ...
F Při zapnutém zapalování zvedněte kryt,
osvětlení zrcátka se zapne automaticky. F Pro otevření odkládací schránky zatáhněte
ovladač směrem k sobě. F Pro otevření odkládacího prostoru
stiskněte levou stranu ovladače a přidržujte
víko při pohybu až do zajištěné otevřené
polohy.
Pokud je jím Vaše vozidlo vybaveno, při
otevření víka se zapne osvětlení.
Proace-Verso_CS.indb 11119/08/2016 11:36
Page 112 of 504

112
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Sklopné stolky
Nacházejí se na zadní straně opěradel předních
sedadel a slouží k odkládání rozličných předmětů.
Na straně spolujezdce nezapomeňte
sklopit sklopný stolek před umístěním
sedadla do polohy stolku.
Na stolek neodkládejte tvrdé nebo
těžké předměty. V případě prudkého
brzdění nebo nárazu by se z nich totiž
mohly stát nebezpečné projektily.
Více informací o Předních sedadlech
a zejména o poloze opěradla „stolek“
naleznete v příslušné kapitole.
Horní odkládací přihrádka
Úložný prostor v předních
dveřích
Všechna tekutina přepravovaná
v kelímku (hrnku a podobně) se může
rozlít, což představuje riziko narušení
funkce ovladačů na místě řidiče a na
středové konzoli. Buďte opatrní. Nachází se za volantem na palubní desce.
Stiskněte ovladač pro otevření víka (podle
verze), poté doprovázejte rukou pohyb až do
krajní polohy.
Při zavření doprovázejte pohyb víka, poté ho
v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla v tomto
prostoru rozlít, představuje nebezpečí
elektrického zkratu, a tedy případně požáru.
F Pro použití sklopte stolek na doraz, až do
jeho zajištění ve spodní poloze.
F Pro složení zvedněte stole s překonáním bodu odporu až do horní polohy.
Proace-Verso_CS.indb 11219/08/2016 11:36
