2016 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

5697-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče

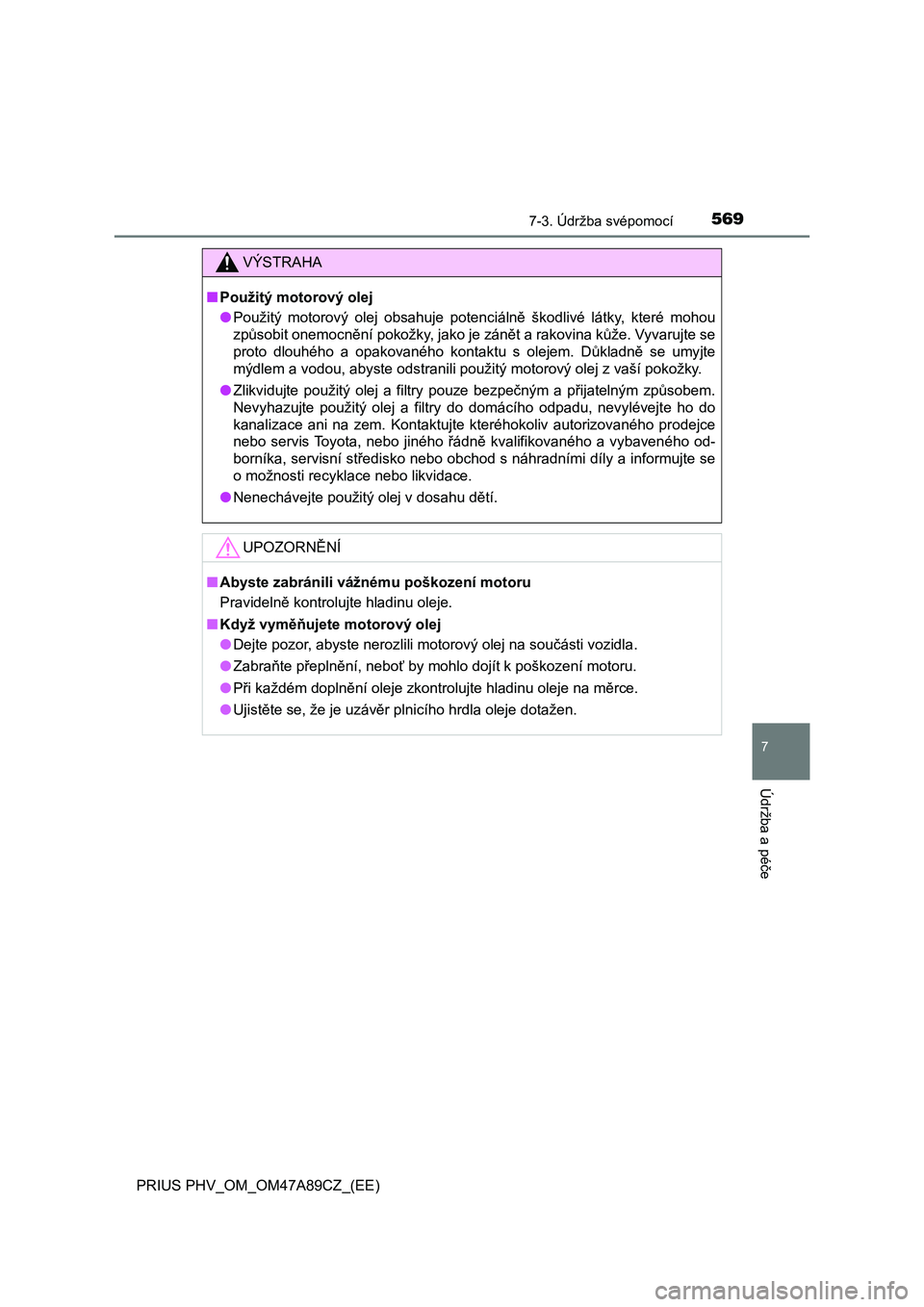

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem. Kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka, servisní středisko nebo obchod s náhradními díly a informujte se
o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

5707-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
Hladina chladicí kapaliny je uspokojující, pokud je při studeném hybrid-
ním systému mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 688)
■
Nádržka chladicí kapaliny řídicí jednotky pohonu
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 688)
Chladicí kapalina
1
2
3
1
2
3

5717-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro více podrobností o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vyba-
veného odborníka.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěry nádržek chladicí kapaliny mo-
toru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky po-
honu.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.

5727-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
Zkontrolujte chladič a kondenzátor a odstraňte z nich veškeré nečistoty.
Je-li některá z těchto součástí extrémně znečistěná, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Chladič a kondenzátor
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mo-
hou způsobit vážná zranění, např. popáleniny.
■Když jsou v činnosti elektrické ventilátory chlazení
Nedotýkejte se motorového prostoru.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. Ujistěte se, že je spínač POWER vypnu-
tý, když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče.

5737-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Zkontrolujte 12V akumulátor následujícím způsobem.
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části 12V aku-
mulátoru je následující:
■Exteriér 12V akumulátoru
Ujistěte se, že pólové vývody 12V akumulátoru nejsou zkorodova-
né a že nejsou nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
12V akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraňte
jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn

5747-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)■
Kontrola elektrolytu akumulátoru
Zkontrolujte, zda je hladina mezi horní a spodní ryskou.
Horní ryska
Spodní ryska
Pokud je hladina kapaliny na
nebo pod spodní ryskou, do-
plňte destilovanou vodu.
■Doplnění destilované vody
Vyjměte větrací zátky.
Doplňte destilovanou vodu.
Není-li horní ryska viditelná,
zkontrolujte hladinu kapaliny po-
hledem přímo do článku.
Nasaďte větrací zátky zpět a bezpečně je zavřete.
1
2
1
NÍZKÁSPRÁVNÁO
P

5757-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
■Když otevíráte kryt kladného (+) pólového vývodu akumulátoru
■Před dobíjením
Při dobíjení 12V akumulátor produkuje vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíjením dodržujte následující pokyny:
●Pokud dobíjíte 12V akumulátor instalovaný ve vozidle, odpojte ukostřovací
kabel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k 12V akumulátoru.
■Po dobití/opětovném připojení 12V akumulátoru
●Ihned po opětovném připojení 12V akumulátoru nemusí být možné odemy-
kání dveří použitím systému bezklíčového nastupování a startování. V tom
případě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte hybridní systém se spínačem POWER v režimu PŘÍSLUŠEN-
STVÍ. Hybridní systém se nemůže nastartovat s vypnutým spínačem
POWER. Při druhém pokusu však bude hybridní systém fungovat normálně.
●Režim spínače POWER se zaznamená ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim spínače POWER do stavu, který byl
nastaven před odpojením 12V akumulátoru. Ujistěte se, že je spínač
POWER před odpojením 12V akumulátoru vypnutý. Buďte velmi opatrní při
připojování 12V akumulátoru, pokud je režim spínače POWER před odpoje-
ním neznámý.
Pokud systém nenastartuje ani po několika pokusech výše uvedenými meto-
dami, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka. Při stlačení části zobrazené na obrázku
z obou stran zvedněte konec krytu nahoru.

5767-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obsahuje kyselinu sírovou, která je jedovatá a způsobuje
korozi, a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili
riziko smrti nebo vážných zranění, dodržujte při práci s 12V akumulátorem
nebo v jeho blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů 12V
akumulátoru nářadím.
●<00310048004e0058011c005700480003004400030051004800e3004e005500570048004d005700480003005d006900530044004f004e00440050004c0003005900030045004f0074005d004e005200560057004c000300140015003900030044004e005800
500058004f006900570052005500580011[
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti 12V akumulátoru používejte ochranné brýle.
●<003d004400450055004401160057004800030057005200500058000f000300440045005c00030056004800030047010c0057004c000300470052005600570044004f005c00030047005200030045004f0074005d004e005200560057004c00030014001500
3900030044004e005800500058004f00690057005200550058[.
■Kde bezpečně dobíjet 12V akumulátor
Vždy dobíjejte 12V akumulátor v otevřeném prostoru. Nedobíjejte 12V aku-
mulátor v garáži nebo v uzavřené místnosti, kde je nedostatečné větrání.
■Nouzová opatření týkající se elektrolytu
●Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem
nebo houbou také během cesty do nejbližší nemocnice.
●Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařskou po-
moc.
