2016 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

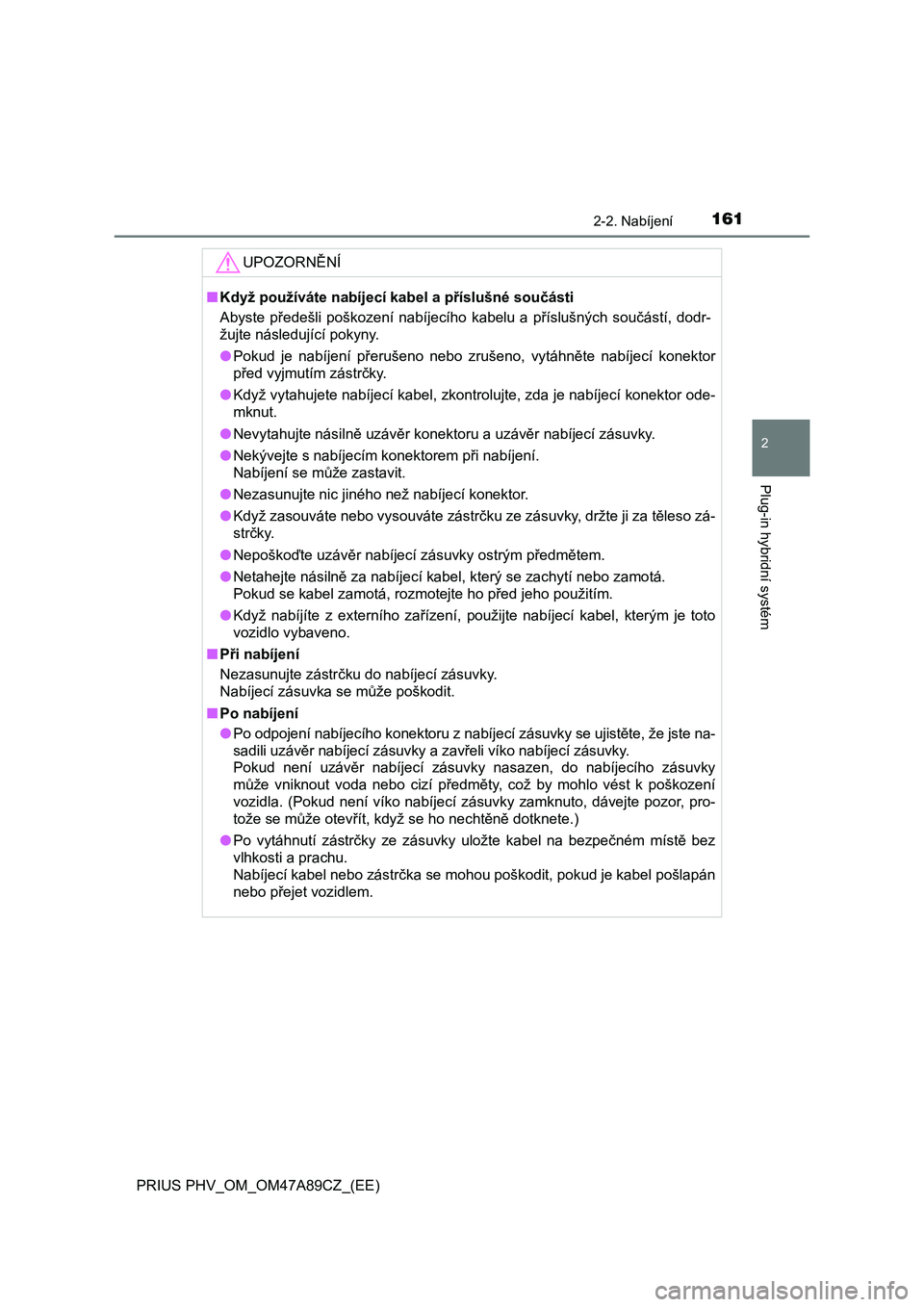

1612-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
UPOZORNĚNÍ
■Když používáte nabíjecí kabel a příslušné součásti
Abyste předešli poškození nabíjecího kabelu a příslušných součástí, dodr-
žujte následující pokyny.
●Pokud je nabíjení přerušeno nebo zrušeno, vytáhněte nabíjecí konektor
před vyjmutím zástrčky.
●Když vytahujete nabíjecí kabel, zkontrolujte, zda je nabíjecí konektor ode-
mknut.
●Nevytahujte násilně uzávěr konektoru a uzávěr nabíjecí zásuvky.
●Nekývejte s nabíjecím konektorem při nabíjení.
Nabíjení se může zastavit.
●Nezasunujte nic jiného než nabíjecí konektor.
●Když zasouváte nebo vysouváte zástrčku ze zásuvky, držte ji za těleso zá-
strčky.
●Nepoškoďte uzávěr nabíjecí zásuvky ostrým předmětem.
●<0031004800570044004b0048004d005700480003005100690056004c004f0051010c0003005d004400030051004400450074004d0048004600740003004e004400450048004f000f0003004e00570048005500ea0003005600480003005d00440046004b00
5c00570074000300510048004500520003005d004400500052[tá.
<00330052004e005800470003005600480003004e004400450048004f0003005d00440050005200570069000f000300550052005d0050005200570048004d005700480003004b005200030053011c004800470003004d0048004b0052000300530052005800
e5004c0057007400500011[
●Když nabíjíte z externího zařízení, použijte nabíjecí kabel, kterým je toto
vozidlo vybaveno.
■Při nabíjení
Nezasunujte zástrčku do nabíjecí zásuvky.
Nabíjecí zásuvka se může poškodit.
■Po nabíjení
●Po odpojení nabíjecího konektoru z nabíjecí zásuvky se ujistěte, že jste na-
sadili uzávěr nabíjecí zásuvky a zavřeli víko nabíjecí zásuvky.
Pokud není uzávěr nabíjecí zásuvky nasazen, do nabíjecího zásuvky
může vniknout voda nebo cizí předměty, což by mohlo vést k poškození
vozidla. (Pokud není víko nabíjecí zásuvky zamknuto, dávejte pozor, pro-
tože se může otevřít, když se ho nechtěně dotknete.)
●Po vytáhnutí zástrčky ze zásuvky uložte kabel na bezpečném místě bez
vlhkosti a prachu.
Nabíjecí kabel nebo zástrčka se mohou poškodit, pokud je kabel pošlapán
nebo přejet vozidlem.

1622-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
UPOZORNĚNÍ
■Použití domácího generátoru elektřiny
Nepoužívejte domácí generátory elektřiny jako zdroj elektrického proudu
pro nabíjení.
Jejich použitím může být nabíjení nestabilní, napětí může být nedostatečné
a výstražný indikátor chyby na CCID (Přerušovací zařízení nabíjecího obvo-
du) nabíjecího kabelu může blikat.
■Použitelný rozsah teplot
●Nenabíjejte vozidlo, pokud je venkovní teplota -30C nebo nižší, protože
je pravděpodobné, že nabíjení bude trvat déle a vybavení týkající se nabí-
jení se poškodí.
●Nenechávejte vozidlo nebo nabíjecí kabel v oblastech, kde je venkovní
teplota nižší, než -40C. Vozidlo nebo nabíjecí kabel se pravděpodobně
poškodí.
■Nabíjecí zařízení
Vlivem prostředí, ve kterém je nabíjecí zařízení umístěno, může být nabíje-
ní nestabilní vlivem rušení, napětí může být nedostatečné a výstražný indi-
kátor chyby na CCID (Přerušovací zařízení nabíjecího obvodu) nabíjecího
kabelu může blikat.

163
2
2-2. Nabíjení
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Používání funkce časovače nabíjení
Když je registrován nabíjecí plán, může být změněno následující na-
stavení.
■Volba režimu nabíjení
Může být zvolen jeden ze dvou následujících režimů.
*: Z důvodu stavu hybridního (trakčního) akumulátoru může dojít při zahájení
nabíjení k mírné chybě v načasování.
■
Nastavení opakování
Volbou vámi požadovaného dne v týdnu může být nastaven časo-
vač periodického nabíjení.
■Nastavení s vazbou na systém klimatizace ("Climate Prep")
(je-li ve výbavě)
Když je režim nabíjení nastaven na "Departure" (Odjezd), systém
klimatizace vozidla (S. 504) může být nastaven tak, aby se auto-
maticky uvedl v činnost
* podle nastaveného času.
Pomocí předem nastavené teploty kabiny si mohou cestující užívat pří-
jemný interiér ihned po nastoupení do vozidla.
*: Činnost bude zahájena přibližně 10 minut před nastaveným časem odjezdu.
Nabíjení může být prováděno v požadovaném čase pomocí zare-
gistrování nabíjecího plánu. Je možné také nastavit časovač na
jednu z předvoleb, např., dokončení plného nabití pomocí určité-
ho času odjezdu nebo provádění nabíjení ve stejnou dobu v ur-
čité dny.
Nastavení funkce časovače nabíjení
Režim nabíjeníPopis činnosti
"Start" (Zahájení)Nabíjení je zahájeno v nastaveném čase a dokončí
se při plném nabití.
*
"Departure" (Odjezd)
Nabíjení je zahájeno, aby bylo dokončeno v nastave-
ném čase.
Když je zvoleno toto nastavení, může být použita
<004900580051004e0046004800030056000300590044005d00450052005800030051004400030056005c00560057007000500003004e004f004c005000440057004c005d00440046004800110003000b004d00480010004f004c0003005900480003005900
ea0010[
bavě)

1642-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)■
Zapnutí a vypnutí "Charge Now" (Nabíjet nyní)
Pokud je zaregistrován alespoň jeden nabíjecí plán, nabíjení nebude
zahájeno, i když je nabíjecí kabel připojen do vozidla. Pro okamžité
zahájení nabíjení bez změny nastavení nabíjecího plánu zapněte
"Charge Now", abyste dočasně zrušili nabíjecí plán a umožnili nabí-
jení ihned poté, co bude připojen nabíjecí kabel.
■Změna "Next Charging Event" (Příští nabíjecí akce)*1
Je možné dočasně nastavit čas příštího plánovaného nabíjení bez
změny zaregistrovaného nastavení opakování.
*2
*1: "Next Charging Event" (Příští nabíjecí akce) se odkazuje na nejbližší nabí-
jecí plán od aktuálního času mezi zaregistrovanými nabíjecími plány. Nabí-
jení pomocí časovače je provedeno na základě "Next Charging Event"
(Příští nabíjecí akce).
*2: Když je "Next Charging Event" (Příští nabíjecí akce) změněno, aktuální na-
bíjecí plán bude dočasně ignorován a nabíjení nebude provedeno, dokud
nenastane čas určený pomocí "Next Charging Event". Například, když je
"Next Charging Event" (Příští nabíjecí akce) nastaveno na 2 dny později,
i pokud jsou v nabíjecím plánu zaregistrovány nějaké položky, nabíjení ne-
bude provedeno, dokud nenastane čas určený pomocí "Next Charging
Event".
■Nastavení časovače
<0030012400e500480003004500ea00570003005d004400550048004a004c00560057005500520059006900510052000300500044005b004c00500069004f0051010c00030014001800030051004400450074004d0048004600740046004b00030053004f00
69005101240011[
■Zajištění správné funkce časovače nabíjení
Zkontrolujte následující položky.
●Seřiďte hodiny na správný čas (S. 196)
●Zkontrolujte, že je spínač POWER vypnutý
●Po zaregistrování nabíjecího plánu připojte nabíjecí kabel
Čas zahájení nabíjení je určen na základě nabíjecího plánu ve chvíli, kdy
byl připojen nabíjecí kabel.
●<0033005200030053011c004c00530052004d00480051007400030051004400450074004d004800460074004b00520003004e004400450048004f00580003005d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004c00
510047004c004e006900570052005500030051004400450074[jení bliká
(S. 117)
●Nepoužívejte zásuvku, která má funkci vypnutí napájení (včetně funkce ča-
sovače)
Používejte zásuvku, která dodává elektřinu stabilně. U zásuvek, kde je na-
pájení vypnuto vlivem funkce časovače atd., nabíjení nemusí být provede-
no podle plánu, pokud je napájení vypnuto během nastavené doby.

1652-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)■Když nabíjecí kabel zůstává připojen k vozidlu
Ani když je zaregistrováno více po sobě jdoucích nabíjecích plánů, příští na-
bíjení nebude provedeno podle časovače, dokud nebude nabíjecí kabel po
dokončení nabíjení vyjmut a opětovně připojen. Také když je hybridní (trakč-
ní) akumulátor plně nabitý, nabíjení podle časovače nebude provedeno.
■"Climate Prep" (je-li ve výbavě)
●Když je zapnuto nastavení s vazbou na systém klimatizace, klimatizace je
v činnosti až do nastaveného času odjezdu. Klimatizace spotřebovává elek-
třinu a nabíjení nemusí být proto dokončeno v nastaveném čase odjezdu.
●Pokud je hybridní (trakční) akumulátor plně nabitý, nabíjení nebude prove-
deno, i když je nastaven nabíjecí plán. Pokud je však zapnuto "Climate
Prep", klimatizace bude v činnosti pouze tehdy, když se přiblíží čas nastave-
ný v "Departure" (Odjezd). Pokud k tomu dojde, klimatizace bude spotřebo-
vávat elektřinu a zbývající nabití hybridního (trakčního) akumulátoru při
odjezdu se může snížit.
■Když jsou nastavení časovače ignorována
Když jsou provedeny následující činnosti, pokud je časovač nabíjení v poho-
<005700520059005200560057005100740050000300560057004400590058000f000300fe0044005600520059004400fe0003004d004800030047005200fe004400560051010c0003005d0055005800e3004800510003004400030051004400450074004d00
48005100740003004d00480003005d0044004b0069004d0048[no ihned.
●Když je v činnosti dálkově ovládaný systém klimatizace (S. 516)
●Když je zapnuto "Charge Now" (Nabíjet nyní) (S. 171)
●Když dojde k činnosti, která dočasně zruší nabíjení použitím časovače
(S. 155)
■Účinky venkovní teploty
Když je režim nabíjení nastaven na "Departure" (Odjezd), nastavení časova-
če mohou být ignorována z důvodu venkovní teploty a nabíjení může být za-
hájeno okamžitě.
■"Traction Battery Cooler" (Chlazení trakčního akumulátoru) (je-li ve vý-
bavě) (S. 142)
Když je prováděno nabíjení použitím časovače, podle teploty hybridního (trakč-
ního) akumulátoru může být v činnosti funkce chlazení hybridního (trakčního)
akumulátoru.
●Když je režim nabíjení nastaven na "Start" (Zahájení), chlazení bude zahá-
jeno v nastaveném čase zahájení nabíjení.
●Když je režim nabíjení nastaven na "Departure" (Odjezd), chlazení bude za-
hájeno přibližně 30 minut před časem zahájení nabíjení. Pokud však není
čas dokončit nabíjení pomocí nastavení časovače, doba chlazení hybridní-
ho (trakčního) akumulátoru se může zkrátit a "Traction Battery Cooler" ne-
musí fungovat.

1662-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
Když ovládáte nastavení časovače, použijte spínač časovače nabíjení
a spínače ovládání přístroje.
Spínač časovače nabíjení
Spínače ovládání přístroje
(S. 191)
Multiinformační displej
■Registrace nabíjecího plánu
Stiskněte spínač časovače nabíjení.
Na multiinformačním displeji se zobrazí obrazovka "Charge schedule"
(Nabíjecí plán).
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu "Scheduled Events"
(Plánované akce), a pak
stiskněte .
Zobrazí se obrazovka "Scheduled
Events".
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu "+", a pak stiskněte
.
Zobrazí se obrazovka "Edit
Charging Event" (Editovat nabí-
jecí akci).
Postup nastavení
1
2
3
1
2
3

1672-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Stiskněte nebo na
spínačích ovládání přístroje
abyste zvolili řádek režimu
nabíjení/nastavení času, a pak
stiskněte .
Zobrazí se obrazovka režimu
nabíjení/nastavení času.
Zobrazení hodin (12hodinové/24hodinové zobrazení) se mění podle na-
stavení hodin. (S. 196)
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu položky, kterou
chcete změnit, pomocí kurzo-
ru, a pak stiskněte nebo
pro změnu nastavení.
Nastavte požadovaný režim na-
bíjení a čas zahájení nabíjení
(nebo odjezdu).
Když je režim nabíjení "Start" (Zahájení), nastaví se čas zahájení nabí-
jení. Když je režim nabíjení "Departure" (Odjezd), nastaví se čas ukon-
čení nabíjení.
Po změně nastavení na požadované nastavení stiskněte pro návrat
na předchozí obrazovku.
Pro aktivaci nastavení opako-
vání stiskněte nebo
na spínačích ovládání přístro-
je pro volbu "Repeat" (Opako-
vat), a pak stiskněte .
Zobrazí se obrazovka, kde mů-
žete zvolit den opakování.
4
5
6

1682-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu požadovaného dne,
abyste ho aktivovali pro na-
stavení opakování, a pak sti-
skněte .
Každým stisknutím se na-
stavení opakování přepíná mezi
zapnuto a vypnuto.
Když je nastavení zapnuto, zvolený den se zvýrazní a časovač nabíjení
se bude v tento den opakovat. Zapnutí je možno nastavit na více než je-
den den.
Pokud nejsou nastaveny žádné dny na zapnuto, nabíjení proběhne pou-
ze jednou podle časovače za příštích 24 hodin.
Po změně nastavení na požadované nastavení stiskněte pro návrat
na předchozí obrazovku.
Když je režim nabíjení nasta-
ven na "Departure" (Odjezd),
nastavte "Climate Prep"
(S. 163) na zapnuto nebo
vypnuto. (je-li ve výbavě)
Pro zapnutí této funkce a čin-
nost klimatizace stiskněte
nebo na spínačích ovládání
přístroje pro volbu "Climate
Prep", a pak stiskněte .
Každým stisknutím se funkce přepíná mezi zapnuto a vypnuto.
Poté, co je nastavení dokon-
čeno, stiskněte .
Zobrazí se obrazovka, kde mů-
žete nastavení uložit.
Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
"Yes" (Ano), a pak stiskněte ,
abyste nastavení uložili.
Pokud si přejete toto nastavení změnit, zvolte "No" (Ne) a proveďte po-
stup nastavení od kroku znovu.
Poté, co je nastavení dokončeno, když je nabíjecí kabel připojen k vozi-
<0047004f0058000f00030051004400450074004d004800510074000300450058004700480003005300550052005900690047010c005100520003005300520047004f00480003005100440056005700440059004800510074000300fe004400560052005900
4400fe004800030051004400450074004d0048005100740011[
7
8
9
3
