2016 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

2173. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Stiskněte nebo na spínačích ovládání přístroje a zvolte iko-
nu požadované položky.
Zvolená ikona se zvýrazní a zobrazení se přepne na obrazovku s informa-
cemi.
Když jsou RSA (Asistent dopravních značek) a omezovač rychlosti vypnuty,
může být zvolena také pomocná obrazovka hlavního displeje. (S. 211)
Stiskněte nebo na spínačích ovládání přístroje pro přepnutí
obsahu zobrazení.
Stiskněte na obrazovkách,
kde je nutné zvolit nebo potvrdit
nějakou položku.
Na obrazovkách se zobrazením zá-
ložky se stisknutím zvolí zobra-
zení záložky, a zobrazení obrazovky
může být změněno stisknutím
nebo na spínačích ovládání pří-
stroje.
Pro návrat na předchozí obrazovku stiskněte .
Když je zvoleno , stisknutím nebo na spínačích ovládání
přístroje mohou být zobrazeny následující informace.
●Monitor energie(S. 218)
●Indikátor hybridního systému (S. 221)
●"Fuel Consumption Record" (Záznam spotřeby paliva) (S. 229)
●"Drive Monitor" (Monitor jízdy) (S. 232)
●"Drive Monitor 2" (Monitor jízdy 2) (S. 233)
●"Eco-Diary" (Eko-deník) (S. 234)
Základní činnosti
1
2
Zobrazení záložky
P
Informace o jízdě
4

2183. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
◆Monitor energie
Monitor energie může být použit pro kontrolu stavu pohonu vozidla,
provozního stavu hybridního systému a stavu regenerace energie.
Když nabíjíte z externího zdroje elektrického proudu, zobrazí se tok elek-
trické energie při nabíjení.
U vozidel se solárním systémem nabíjení se také zobrazí přibližná úro-
veň generování energie.
Když proudí energie, objeví se šipky a jasný světelný bod se pohy-
buje, aby ukázal směr proudění energie. Když energie neproudí,
jasný světelný bod se nezobrazí.
●Šipky z vyobrazení motoru směřující k elektrickému (trakčnímu)
motoru nebo kolům jsou zobrazeny červeně.
●Šipka označující spotřebu energie je zobrazena žlutě, a šipka
označující regeneraci energie nebo nabíjení je zobrazena zele-
ně. Také barva kolem vyobrazení hybridního (trakčního) akumu-
látoru se mění.
Jako příklad jsou na obrázku zobrazeny všechny šipky, ale aktuální ob-
sah zobrazení se bude lišit.

2193. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
■Kromě nabíjení
Benzínový motor
Elektrický (trakční) motor
Činnost systému klimatizace*1
Hybridní (trakční) akumulátor
Kolo
Jasný světelný bod ukazující
proudění energie
(Příklad zobrazení)
● Když se hybridní (trakční) akumulátor dobíjí, jasný světelný bod
se pohybuje směrem k .
● Během jízdy se jasný světelný bod pohybuje od nebo (nebo
od obou, podle situace) směrem k .*2
● Když je v činnosti kompresor klimatizace, jasný světelný bod se
pohybuje od k .
● Během jízdy se vyobrazení kol otáčí.
*1: Zobrazí se, když je systém klimatizace v činnosti.
*2: Zobrazení se může lišit v závislosti na stavu jízdy.
■Při nabíjení
Hybridní (trakční) akumulátor
Nabíjecí konektor
(Příklad zobrazení)
Když se hybridní (trakční) akumu látor nabíjí, jasný světelný bod se
pohybuje od k .
1
2
3
4
5
6
4
12
5
43
1
2
21

2203. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
■Když je v či nnosti solární systém nabíjení (je-li ve výbavě)
Na monitoru energie se zobrazí aktuální přibližná úroveň genero vá-
ní solární energie. (Zobraz ení se mění v 5 úrovních.)
Ukazuje, že generování solá-
rní energie neprobíhá
Ukazuje, že množství genero-
vání solární energie se blíží
maximu
■ Když je nabíjecí konektor zamknutý (S. 154)
■ Když má solární systém nabíjení poruchu (je-li ve výbavě)
1
2
V části monitoru energie se zobrazeným
nabíjecím konektorem se zobrazí .
V části monitoru energie se zobrazenou
solární střechou se zobrazí značka signa-
lizující poruchu. Pokud se tato značka
zobrazí, nechte vozidlo ihned zkontrolovat
kterýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.

2213. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
◆Indikátor hybridního systému
Zobrazení se mění podle ovládání plynového pedálu a zobrazuje
aktuální charakter jízdy a stav regenerace energie.
V režimu EV a v režimu HV jsou obsahy zobrazení indikátoru hybridního
systému rozdílné.
Indikátor hybridního systému může být zobrazen na pomocné obraz ov-
ce hlavního displeje ( S. 212) a na head-up displeji (je-li ve výbavě).
( S. 250)
■Jak rozumět zobrazení
V režimu EV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Oblast EV jízdy
Ukazuje, že vozidlo jede použitím pouze elektrického (trakčního ) motoru.
Oblast činnosti benzínového motoru
Ukazuje, že je jako doplňkový pohon používán benzínový motor.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Mění se v rozsahu "EKO akcelerace". ( S. 224)*1
Head-up displej
(je-li ve výbavě)
Pomocná
obrazovka
Multiinformační
displej
1
2
3
4

2223. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Indikátor EV*1, 2
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elektrického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
S. 227
Eko skóre
S. 225
Jízdní dosah EV
S. 250
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
●Oblast dobíjení ukazuje stav regenerace
*3. Regenerovaná ener-
gie bude použita k dobití hybridního (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na head-up displeji.
*2: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Přizpůsobení přístroje). (S. 245)
*3: Pojem "regenerace" používaný v této příručce znamená přeměnu ener-
gie vytvořené pohybem vozidla na elektrickou energii.
5
6
7
8

2233. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
V režimu HV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Eko oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí .
Mění se v rozsahu "EKO akcelerace". ( S. 224)*1
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou k životnímu prostředí je překročen
(při jízdě na plný výkon atd.)
Hybridní Eko oblast*2
Ukazuje, že pohon benzínovým motorem není velmi často používán.
Benzínový motor se automaticky vypíná a startuje při různých po dmín-
kách.
Indikátor EV*1, 3
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elek trického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
 S. 227
Head-up displej
(je-li ve výbavě)
Pomocná
obrazovka
Multiinformační
displej
1
2
3
4
5
6

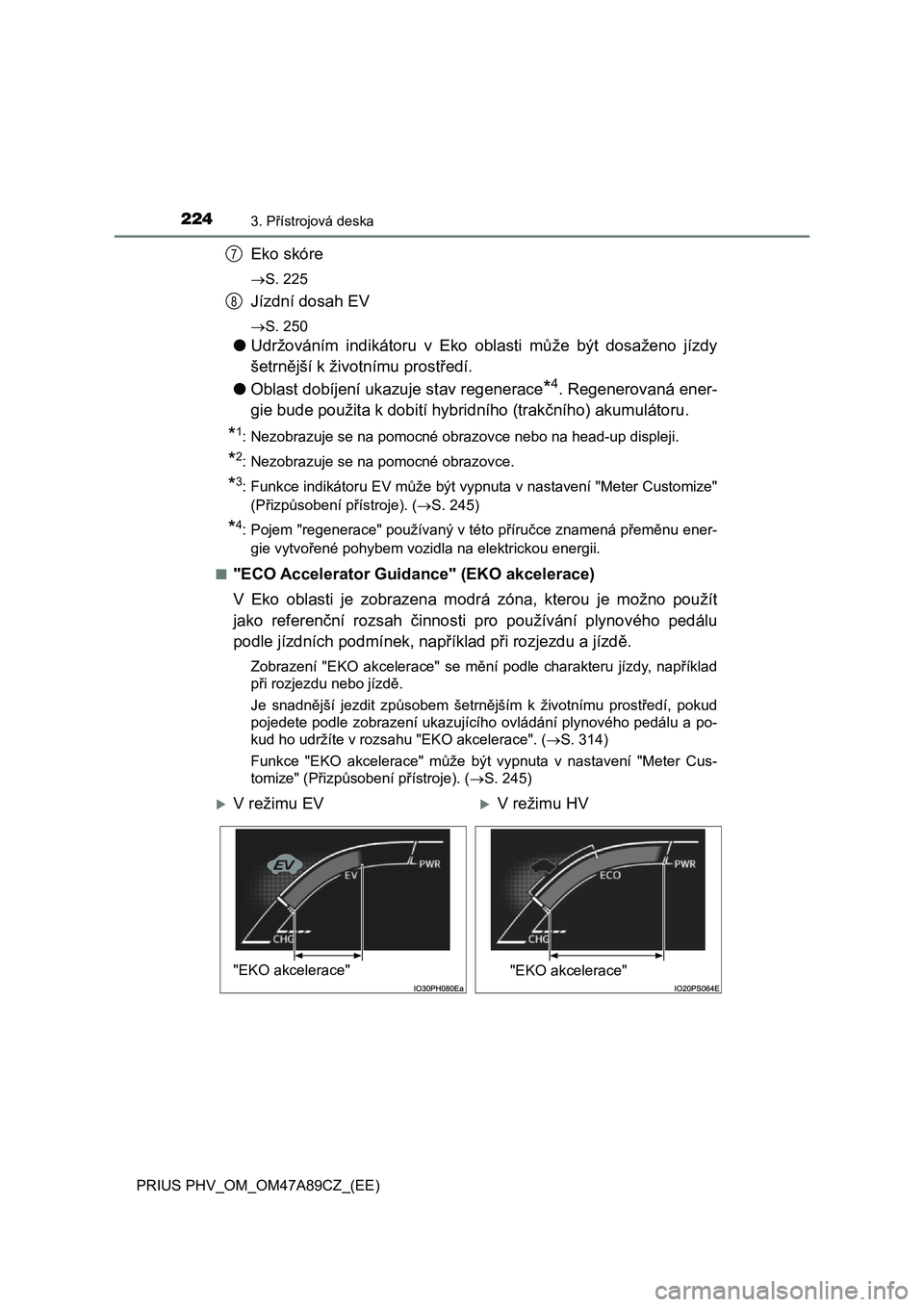

2243. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)
Eko skóre
S. 225
Jízdní dosah EV
S. 250
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
● Oblast dobíjení ukazuje stav regenerace*4. Regenerovaná ener-
gie bude použita k dobití hybri dního (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na head-up displeji.
*2: Nezobrazuje se na pomocné obrazovce.
*3: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Přizpůsobení přístroje). ( S. 245)
*4: Pojem "regenerace" používaný v této příručce znamená přeměnu ener-
gie vytvořené pohybem vozidla na elektrickou energii.
■"ECO Accelerator Guidance" (EKO akcelerace)
V Eko oblasti je zobrazena modr á zóna, kterou je možno použít
jako referenční rozsah činnosti pro používání plynového pedálu
podle jízdních podmí nek, například při rozjezdu a jízdě.
Zobrazení "EKO akcelerace" se mění podle charakteru jízdy, například
při rozjezdu nebo jízdě.
Je snadnější jezdit způsobem šetrnějším k životnímu prostředí, pokud
pojedete podle zobrazení ukazujícího ovládání plynového pedálu a po-
kud ho udržíte v rozsahu "EKO akcelerace". ( S. 314)
Funkce "EKO akcelerace" může být vypnuta v nastavení "Meter Cus -
tomize" (Přizpůsobení přístroje). ( S. 245)
7
8
V režimu EVV režimu HV
"EKO akcelerace""EKO akcelerace"
