2016 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

5617-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Ujistěte se, že jak "Accessory", "Ignition ON" nebo zobrazení vzdálenosti
(S. 208) na hlavním displeji, tak indikátor "READY" nesvítí.
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujících se ventilátorů.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, řídicí jednotky po-
honu, chladiče, výfukového potrubí, atd., protože mohou být horké. Olej
a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu. Výpary paliva jsou hořlavé.
●Při práci s 12V akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou. Pokud potíže
přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mříž-
ky chladiče
Ujistěte se, že je spínač POWER vypnutý.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. (S. 572)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

5627-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina brzdové kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

5637-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte pomocnou páčku zá-
padky a zvedněte kapotu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

5647-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003[
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Abyste se nepopálili
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
■Když zavíráte kapotu
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty bez řádného vrácení podpěrné tyče by mohlo způ-
sobit prohnutí kapoty.
Nedotýkejte se potrubí klimatizace, když
je kompresor klimatizace v činnosti, nebo
po jeho vypnutí, protože potrubí klimatiza-
ce je horké.
Dotyk rukama předtím, než potrubí klimati-
zace vychladne, může způsobit popálení.
Když zavíráte kapotu, dbejte zvýšené opa-
trnosti, abyste předešli skřípnutí prstů, atd.

5657-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče
Umístění podlahového zvedáku
◆Vpředu
Nastavte podlahový zvedák naproti nosníku předního zavěšení kol.
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

5667-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
Motorový prostor
Nádržka chladicí kapaliny motoru
(S. 570)
Pojistkové skříňky (S. 619)
Měrka hladiny motorového oleje
(S. 567)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 568)
Nádržka kapaliny ostřikovačů
(S. 578)12V akumulátor (S. 573)
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 570)
Chladič (S. 572)
Kondenzátor (S. 572)
Elektrické ventilátory chlazení
1
2
3
4
5
6
7
8
9
10

5677-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)
7
Údržba a péče

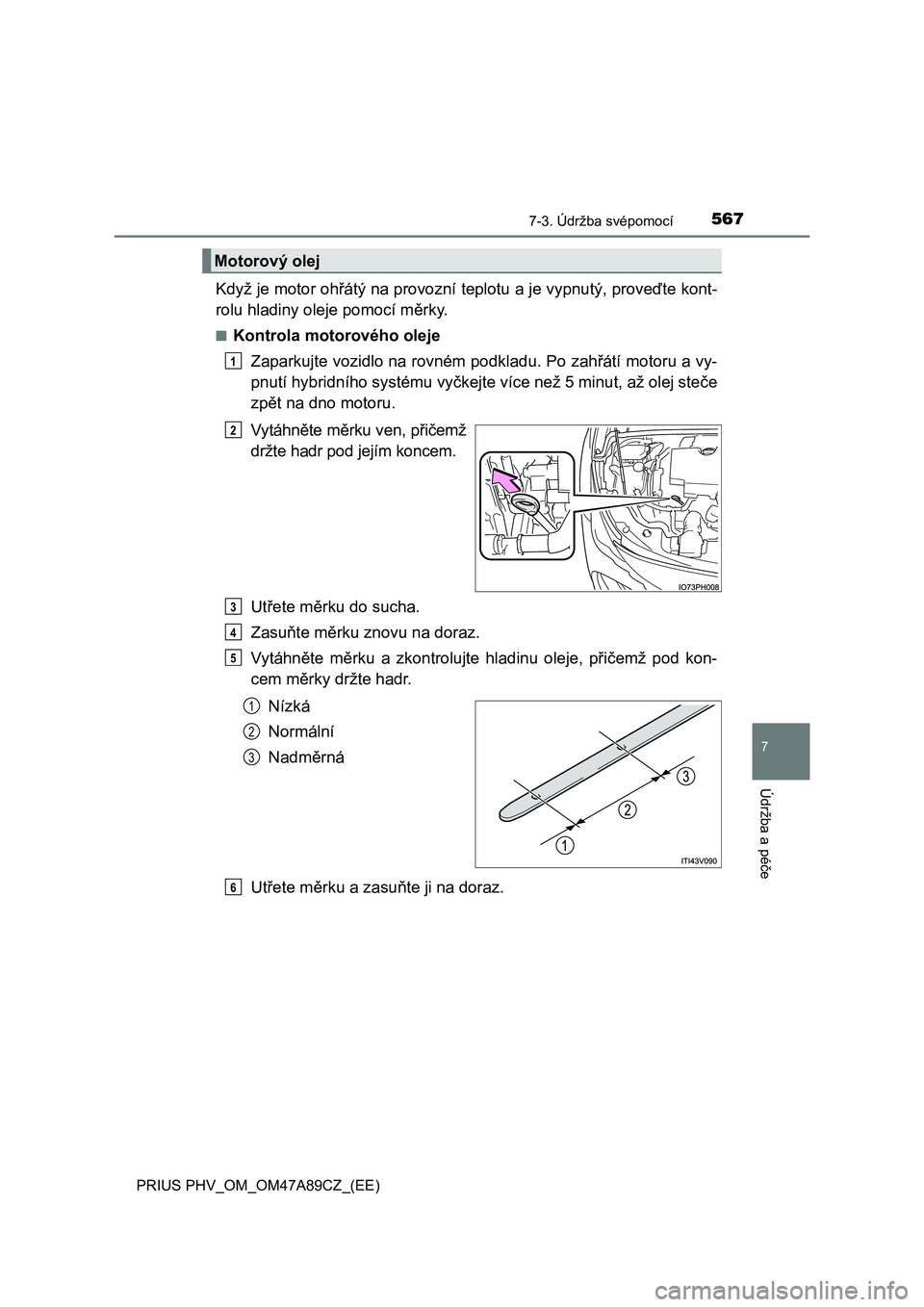

Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí hybridního systému vyčkejte více než 5 minut, až olej steče
zpět na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

5687-3. Údržba svépomocí
PRIUS PHV_OM_OM47A89CZ_(EE)■
Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového olejeS. 700
Množství oleje
(Nízká  Plná)1,5 litru
PomůckyČistý trychtýř
1
2
3
