2016 TOYOTA PRIUS PLUG-IN HYBRID Návod na použití (in Czech)

1692-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)■
Změna registrovaných nabíjecích plánů
Registrované nabíjecí plány mohou být zapnuty, vypnuty, vymazá-
ny nebo upraveny.
Stiskněte spínač časovače nabíjení.
Na multiinformačním displeji se zobrazí obrazovka "Charge schedule"
(Nabíjecí plán).
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu "Scheduled Events"
(Plánované akce), a pak sti-
skněte .
Zobrazí se obrazovka "Scheduled
Events", která zobrazí seznam re-
gistrovaných nabíjecích plánů.
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu položky, kterou
chcete změnit, a pak stiskněte
.
Zobrazí se obrazovka "Edit
Charging Event" (Editovat nabí-
jecí akci).
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu položky, kterou
chcete měnit, a proveďte po-
třebnou činnost.
1
2
3
4

1702-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
●"ON/OFF" (ZAPNOUT/VYPNOUT)
Každým stisknutím na spínačích ovládání přístroje se zvole-
ný nabíjecí plán přepíná mezi "On" (Zapnuto) a "Off" (Vypnuto).
Když je nastaveno "Off" (Vypnuto), nabíjecí plán je ignorován a nabíjení
podle časovače nebude provedeno.
Když je stisknuto , nastavení je dokončeno.
●"Edit" (Editovat)
Změňte požadovaná nastavení, jak je popsáno od kroku u po-
stupu "Registrace nabíjecího plánu". (S. 166)
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu "Yes" (Ano), a pak
stiskněte , abyste nasta-
vení časovače uložili.
Pro návrat na předchozí obra-
zovku stiskněte .
Když rušíte jakékoliv změny, zvolte "No" (Ne), a pak stiskněte .
●"Delete" (Vymazat)
Stisknutím na spínačích ovládání přístroje se zobrazí potvr-
zovací obrazovka vymazání.
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu "Yes" (Ano), a pak
stiskněte , abyste zvolený
nabíjecí plán vymazali.
Pro návrat na předchozí obra-
zovku stiskněte .
Pro zrušení vymazání zvolte
"No" (Ne), a pak stiskněte .
4

1712-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)■
Zapnutí "Charge Now" (Nabíjet nyní) na "ON" (ZAPNOUT)
Nastavení "Charge Now" může být změněno provedením jedním
ze dvou následujících postupů.
Činnost na obrazovce "Charge Schedule" (Nabíjecí plán)
Stiskněte spínač časovače nabíjení.
Na multiinformačním displeji se zobrazí obrazovka "Charge Schedule"
(Nabíjecí plán).
Stiskněte nebo na
spínačích ovládání přístroje
abyste zvolili "Charge Now",
a pak stiskněte .
Každým stisknutím se
"Charge Now" přepíná mezi "On"
(Zapnuto) a "Off" (Vypnuto).
Činnost na obrazovce "Ending" (Ukončení)
Vypněte spínač POWER.
Na multiinformačním displeji se zobrazí obrazovka "Ending". (S. 194)
Když se zobrazí obrazovka
"Ending", stiskněte nebo
na spínačích ovládání
přístroje pro zobrazení obra-
zovky "Next Event" (Příští
akce).
*
*
: Když je spínač POWER vypnut,
může se zobrazit obrazovka na-
stavení "Charge Now".
Stiskněte pro nastavení "Charge Now" (Nabíjet nyní) na "On"
(Zapnuto)
Každým stisknutím se "Charge Now" přepíná mezi "On" (Zapnuto)
a "Off" (Vypnuto).
Poté, co je nastavení dokončeno, nabíjení bude zahájeno okamži-
tě, když bude připojen nabíjecí kabel. (S. 152)
1
2
1
2
3

1722-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)■

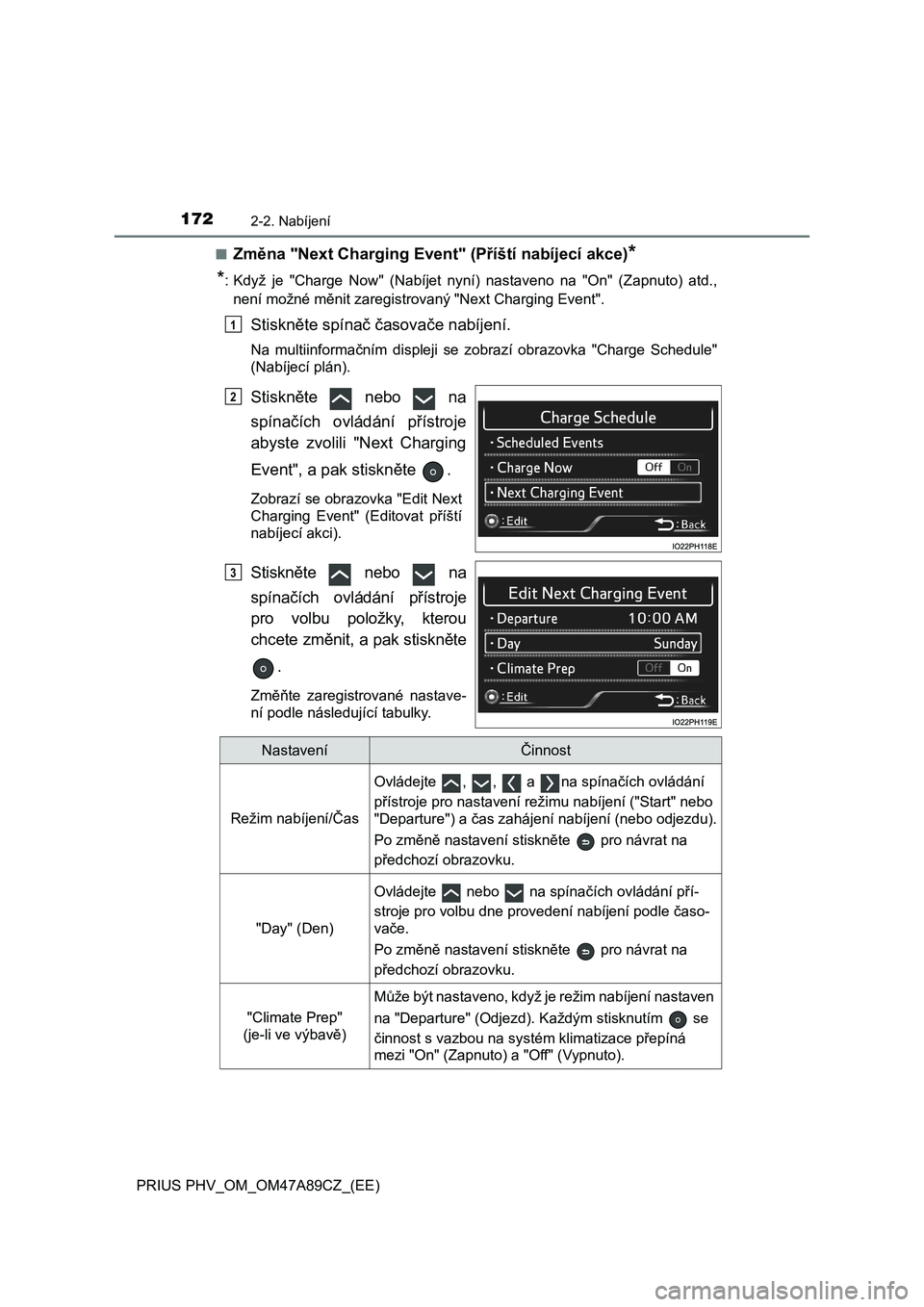

Změna "Next Charging Event" (Příští nabíjecí akce)*
*
: Když je "Charge Now" (Nabíjet nyní) nastaveno na "On" (Zapnuto) atd.,
není možné měnit zaregistrovaný "Next Charging Event".
Stiskněte spínač časovače nabíjení.
Na multiinformačním displeji se zobrazí obrazovka "Charge Schedule"
(Nabíjecí plán).
Stiskněte nebo na
spínačích ovládání přístroje
abyste zvolili "Next Charging
Event", a pak stiskněte .
Zobrazí se obrazovka "Edit Next
Charging Event" (Editovat příští
nabíjecí akci).
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu položky, kterou
chcete změnit, a pak stiskněte
.
Změňte zaregistrované nastave-
ní podle následující tabulky.
1
2
3
NastaveníČinnost
Režim nabíjení/Čas
Ovládejte , , a na spínačích ovládání
přístroje pro nastavení režimu nabíjení ("Start" nebo
"Departure") a čas zahájení nabíjení (nebo odjezdu).
Po změně nastavení stiskněte pro návrat na
předchozí obrazovku.
"Day" (Den)
Ovládejte nebo na spínačích ovládání pří-
stroje pro volbu dne provedení nabíjení podle časo-
vače.
Po změně nastavení stiskněte pro návrat na
předchozí obrazovku.
"Climate Prep"
(je-li ve výbavě)
Může být nastaveno, když je režim nabíjení nastaven
na "Departure" (Odjezd). Každým stisknutím se
činnost s vazbou na systém klimatizace přepíná
mezi "On" (Zapnuto) a "Off" (Vypnuto).

1732-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Poté, co jste dokončili nasta-
vování, stiskněte .
Zobrazí se potvrzovací obrazov-
ka změny "Next Charging Event"
(Příští nabíjecí akce).
Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
"Yes" (Ano), a pak stiskněte ,
abyste nastavení časovače uložili.
Pro návrat na předchozí obrazovku stiskněte .
Když rušíte "Next Charging Event", zvolte "No" (Ne), a pak stiskněte .
■Spínač časovače nabíjení
●Spínač časovače nabíjení funguje nezávisle na stavu spínače POWER.
Když je však spínač časovače nabíjení stisknut, když není spínač POWER
zapnut do režimu ZAPNUTO, pak pokud nejsou spínače ovládání přístroje
určitou dobu ovládány poté, co je zobrazena obrazovka nastavení časovače
nabíjení, zobrazení se automaticky vypne.
●Spínač časovače nabíjení nelze použít během jízdy.
■Když jsou nastavení časovače nabíjení zrušeny
Za následujících podmínek budou nastavení časovače nabíjení zrušena.
●Při nastavování se zobrazí hlášení
●<0033011c00480047005700740050000f00030051004800e50003004d0056005200580003005100440056005700440059004800510074000300530052005700590055005d004800510044000f0003004d0048000300520059004f0069004700690051000300
56005300740051004400fe000300330032003a00280035[
●Vozidlo se rozjíždí
■Nastavení časovače
Obrazovka "Charge Schedule" (Nabíjecí plán) může být zobrazena a nasta-
vení může být provedeno v nastavení "Vehicle Settings" (Nastavení vozidla)
na multiinformačním displeji. (S. 708)
■"Next Charging Event" (Příští nabíjecí akce)
Po dokončení nabíjení, "Next Charging Event" zobrazené na multiinformač-
ním displeji se nezmění, dokud nebude nabíjecí kabel vyjmut, i poté, co je
provedeno nabíjení podle plánu "Next Charging Event".
■Vrácení do původního nastavení po změně nastavení "Next Charging
Event" (Příští nabíjecí akce)
Zapnutím a poté vypnutím "Charge Now" (Nabíjet nyní) se může vrátit nasta-
vení "Next Charging Event" do původního nastavení.
4

1742-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
■ Když je "Next Charging Event" změněno při nabíjení
● Když je režim nabíjení "Departure" (Odjezd), aktuální nabíjení je přerušeno
nebo pokračuje v závislosti na zbývajícím čase do dokončení nab íjení.
● Když je režim nabíjení "Start" (Zahájení), aktuální nabíjení je přerušeno, pří-
ští nabíjení bude zahájeno v nastaveném čase.
■ Když je spínač POWER vypnutý
Ovládáním nebo na spínačích
ovládání přístroje je možné zkontrolovat
příští nabíjecí plán ("Next Charging
Event"), když je spínač POWER vypnutý
a je zobrazena obrazovka "Ending" (Ukon-
čení)*1 ( S. 194).*2
*1: Obrazovka "Ending" (Ukončení) se bě-
hem nabíjení nemusí zobrazit.
*2: Když je spínač POWER vypnut, může se zobrazit potvrzovací obra zovka
"Next Charging Event" (Příští nabíjecí akce).
VÝSTRAHA
■ Výstraha při provádění nastavení
Pokud provádíte nastavení, když je hybridní systém v činnosti, ujistěte se,
že je vozidlo zaparkováno na místě s adekvátním větráním. V uza vřeném
prostoru, např. v garáži, se mohou výfukové plyny, obsahující k ysličník
uhelnatý (CO), hromadit a vniknout do vozidla. To může způsobit smrt nebo
vážné ohrožení zdraví.
UPOZORNĚNÍ
■ Při provádění nastavení
Pokud provádíte nastavení, když je hybridní systém vypnutý, dej te pozor,
aby se nevybil 12V akumulátor.

175
2
2-2. Nabíjení
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Solární systém nabíjení
Tento systém generuje solární energii pomocí solárního panelu, kte-
rým je vybavena střecha vozidla (solární střecha).
●Hybridní (trakční) akumulátor je nabíjen
* při parkování.
Poté, co je solární energie uložena v solárním akumulátoru, je pře-
nesena najednou do hybridního (trakčního) akumulátoru, aby se
snížila spotřeba elektřiny systému a akumulátor se nabíjel efektivně.
●Solární energie je získávána i během jízdy.
Pomocí solárního panelu je dobíjena 12V soustava, čímž dochází
ke snížení odběru elektrické energie z vysokonapěťové hybridní ba-
terie a tím i k prodloužení EV dojezdu a k nižší spotřebě paliva.
*: Maximální velikost nabití solárním systémem nabíjení je přibližně 90 % ka-
pacity plného nabití pro nabíjení z externího zdroje elektrického proudu.
: Je-li ve výbavě
Systém, který napájí hybridní (trakční) akumulátor a pomocné
systémy pomocí solárního nabíjení prostřednictvím velkého so-
lárního panelu (solární střechy), kterým je vybavena střecha vo-
zidla.
I když parkoviště nemá nabíjecí zařízení, a v případě havárie, je mož-
né nabíjet
* hybridní (trakční) akumulátor bez jakýchkoliv speciálních
činností tak dlouho, dokud je dostupné sluneční světlo.
*: Velikost nabití pomocí solárního systému nabíjení se liší v závislosti na
podmínkách, např. ročním období a počasí. Existuje také limit možné ve-
likosti nabití za den. Nabíjení na maximální možnou velikost nabití pomo-
cí solárního systému nabíjení vyžaduje minimálně 10 dnů.
Činnost solárního systému nabíjení

1762-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
12V akumulátor
Solární střecha
Solární akumulátor (uvnitř schránky v konzole)
Solární ECU (elektronická řídicí jednotka)
Hybridní (trakční) akumulátor
Informace týkající se solárního
systému nabíjení mohou být kont-
rolovány pomocí (Informace
o jízdě) na multiinformačním dis-
pleji. (S. 220, 233)
Zobrazení informací týkající se solárního systému nabíjení
1
2
3
4
5
