2016 Peugeot Traveller Instrukcja Obsługi (in Polish)

295
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016

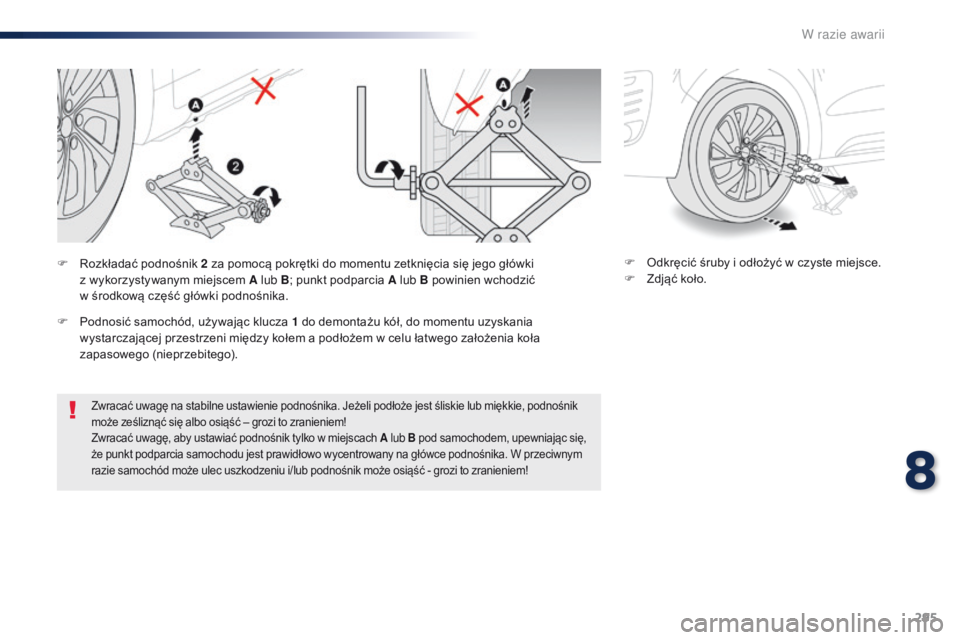

Zwracać uwagę na stabilne ustawienie podnośnika. Jeżeli podłoże jest śliskie lub miękkie, podnośnik
może ześliznąć się albo osiąść – grozi to zranieniem!
Zwracać uwagę, aby ustawiać podnośnik tylko w miejscach A lub B pod samochodem, upewniając się,
że punkt podparcia samochodu jest prawidłowo wycentrowany na główce podnośnika. W przeciwnym
razie samochód może ulec uszkodzeniu i/lub podnośnik może osiąść - grozi to zranieniem!
F Odkręcić śruby i odłożyć w czyste miejsce.
F Z djąć koło.
F
R
ozkładać podnośnik 2 za pomocą pokrętki do momentu zetknięcia się jego główki
z wykorzystywanym miejscem A lub B ; punkt podparcia A lub B powinien wchodzić
w środkową część główki podnośnika.
F

P

odnosić samochód, używając klucza 1 do demontażu kół, do momentu uzyskania
wystarczającej przestrzeni między kołem a

podłożem w

celu łatwego założenia koła
zapasowego (nieprzebitego).
8
W razie awarii

296
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016

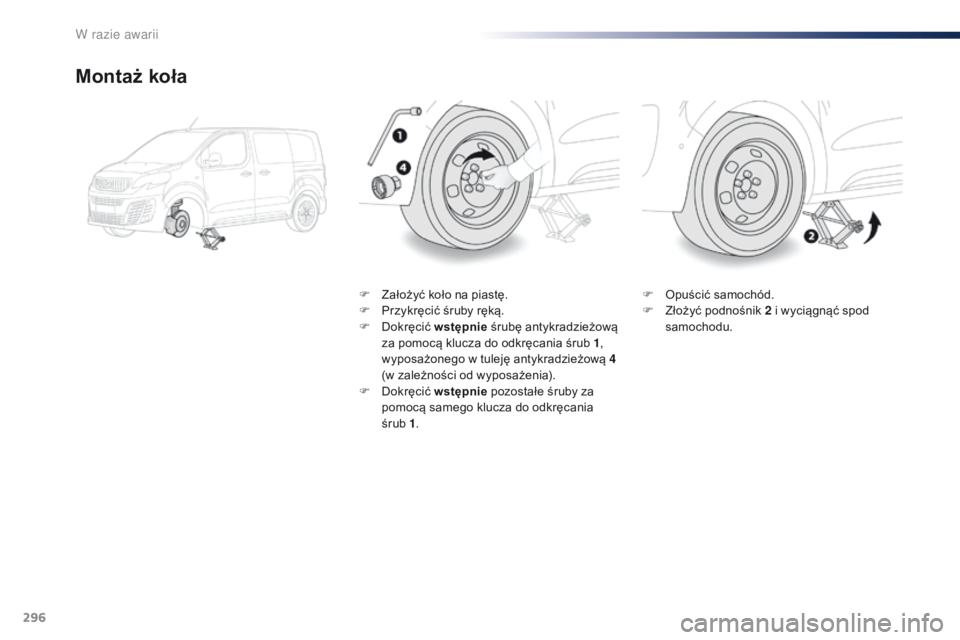

Montaż koła
F Założyć koło na piastę.
F P rzykręcić śruby ręką.
F

Do
kręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w
tuleję antykradzieżową 4
(w zależności od wyposażenia).
F

Do
kręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1 . F
O puścić samochód.
F Z łożyć podnośnik 2 i wyciągnąć spod
samochodu.
W razie awarii

297
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016

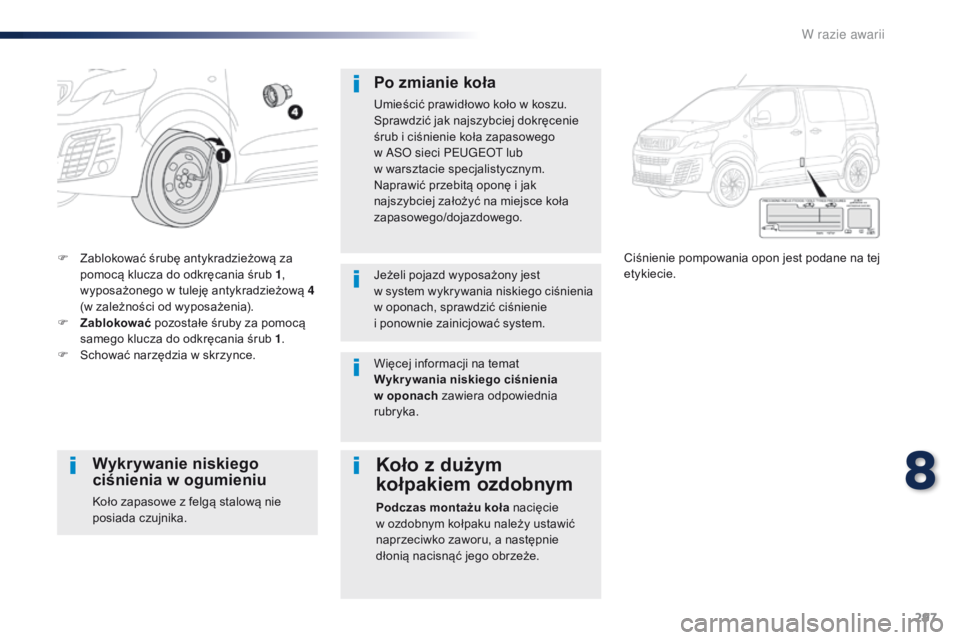

F Zablokować śrubę antykradzieżową za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w
tuleję antykradzieżową 4
(w zależności od wyposażenia).
F

Z
ablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1 .
F

S
chować narzędzia w skrzynce. Ciśnienie pompowania opon jest podane na tej
etykiecie.
Po zmianie koła
Umieścić prawidłowo koło w koszu.
S prawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego
w
AS
o
sieci P
e
ugeo
T l
ub
w
warsztacie specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej założyć na miejsce koła
zapasowego/dojazdowego.
Jeżeli pojazd wyposażony jest
w system wykrywania niskiego ciśnienia
w
oponach, sprawdzić ciśnienie
i ponownie zainicjować system.
Wykrywanie niskiego
ciśnienia w ogumieniu
Koło zapasowe z felgą stalową nie
p osiada czujnika.
Koło z dużym
kołpakiem ozdobnym
Podczas montażu koła nacięcie
w ozdobnym kołpaku należy ustawić
naprzeciwko zaworu, a
następnie
dłonią nacisnąć jego obrzeże.
Więcej informacji na temat
Wykr ywania niskiego ciśnienia
w
o

ponach
zawiera odpowiednia
rubryka.
8
W razie awarii

298
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Wymiana żarówki
Żarówka halogenowa: obrócić żarówkę w lewo.
Typ A
Żarówka bagnetowa: nacisnąć żarówkę,
a następnie przekręcić w lewo.
Typ B Typ C
Typ D
Żarówka całkowicie szklana: delikatnie
pociągnąć, ponieważ jest zamontowana na
wcisk.
Żarówka halogenowa: wyjąć sprężynę
blokującą z
gniazda.
Wymiana żarówek halogenowych
musi odbywać się po uprzednim
wyłączeniu reflektora na kilka minut
(niebezpieczeństwo oparzenia). Żarówkę
chwyta się przez szmatkę (nie wolno
dotykać jej bezpośrednio palcami). Po zakończeniu operacji wymiany
należy sprawdzić działanie świateł.
Typy żarówek
W samochodzie zainstalowane są różne rodzaje żarówek.
Aby je wyjąć, należy postępować w
następujący sposób:
Lampa ksenonowa: wymiana lampy
ksenonowej powinna być wykonana
w
ASO sieci PEUGEOT albo warsztacie
specjalistycznym, ponieważ istnieje ryzyko
porażenia prądem elektrycznym.
Typ E
w razie awarii

299
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016

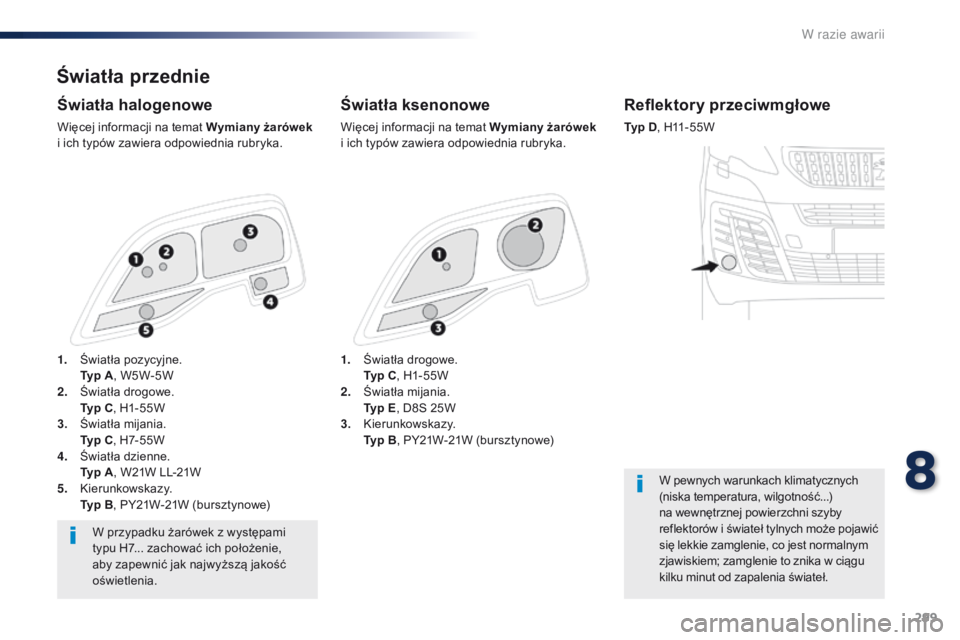

Światła przednie
Światła ksenonowe
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
Światła halogenowe
Więcej informacji na temat Wymiany żarówek
i ich typów zawiera odpowiednia rubryka.
W przypadku żarówek z
występami
typu H7... zachować ich położenie,
aby zapewnić jak najwyższą jakość
oświetlenia.
Reflektory przeciwmgłowe
Typ D , H11-55W
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w
ciągu
kilku minut od zapalenia świateł.
1.
Ś

wiatła drogowe.
T

yp C , H1-55W
2.
Ś

wiatła mijania.
T

yp E , D8S 25W
3.
K

ierunkowskazy.
T

yp B , PY21W-21W (bursztynowe)
1.
Ś

wiatła pozycyjne.
T

yp A , W5W-5W
2.
Ś

wiatła drogowe.
T

yp C , H1-55W
3.
Ś

wiatła mijania.
T

yp C , H7-55W
4.
Ś

wiatła dzienne.
T

yp A , W21W LL-21W
5.
K

ierunkowskazy.
T

yp B , PY21W-21W (bursztynowe)
8
w razie awarii

300
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016

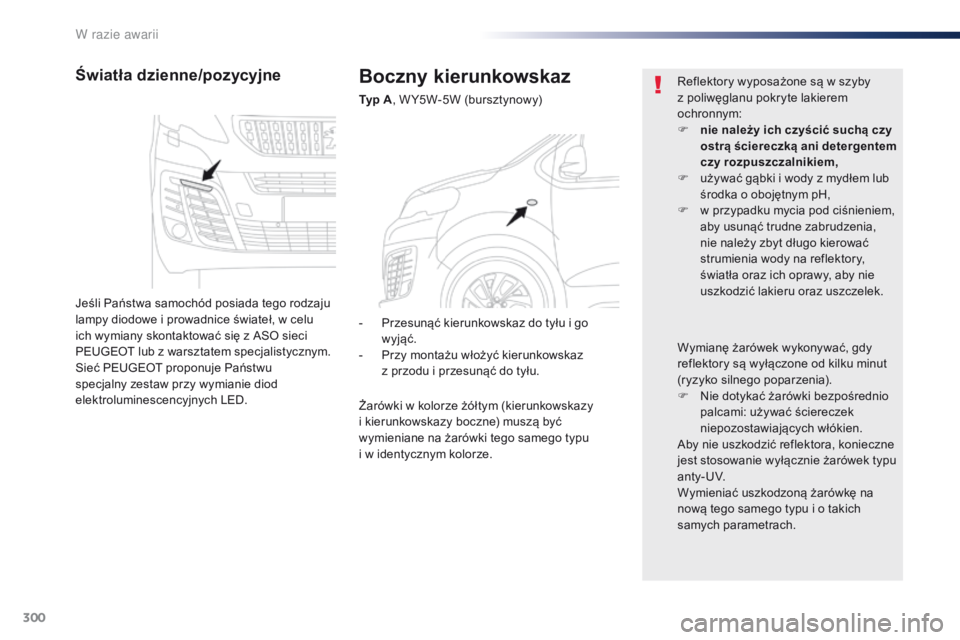

Boczny kierunkowskaz
Typ A, W Y5W-5W (bursztynowy)
Światła dzienne/pozycyjne
Jeśli Państwa samochód posiada tego rodzaju
lampy diodowe i prowadnice świateł, w
celu
ich wymiany skontaktować się z
ASO sieci
PEUGEOT lub z
warsztatem specjalistycznym.
Sieć PEUGEOT proponuje Państwu
specjalny zestaw przy wymianie diod
elektroluminescencyjnych LED. Reflektory wyposażone są w
szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą czy

ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F
u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F
w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonywać, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
-

P
rzesunąć kierunkowskaz do tyłu i go
wyjąć.
-

P
rzy montażu włożyć kierunkowskaz
z przodu i przesunąć do tyłu.
Żarówki w
kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu
i w
identycznym kolorze.
w razie awarii

301
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Przy montażu złącza i żarówki
w świetle ustawić prawidłowo zespół
w
gnieździe, dopóki kliknięcie nie
zasygnalizuje zablokowania.

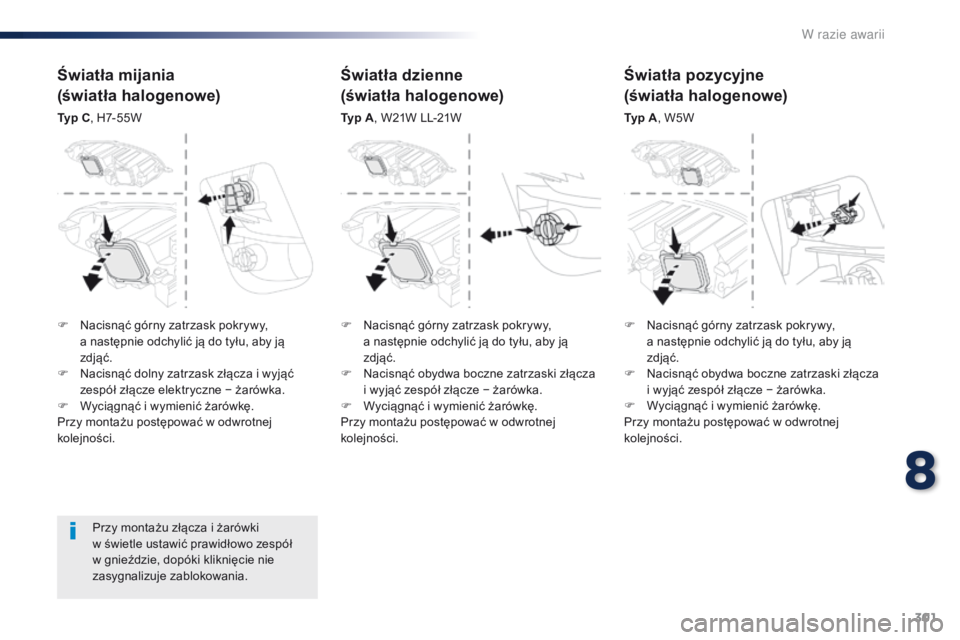

Światła mijania
(światła halogenowe)
Typ C , H7-55W
Światła dzienne
(światła halogenowe)
Typ A , W21W LL-21W
Światła pozycyjne
(światła halogenowe)
Typ A, W5W
F

N

acisnąć górny zatrzask pokrywy,
a

następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N

acisnąć dolny zatrzask złącza i wyjąć
zespół złącze elektryczne − żarówka.
F

W

yciągnąć i wymienić żarówkę.
Przy montażu postępować w

odwrotnej
kolejności. F

N

acisnąć górny zatrzask pokrywy,
a

następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N

acisnąć obydwa boczne zatrzaski złącza
i wyjąć zespół złącze − żarówka.
F

W

yciągnąć i wymienić żarówkę.
Przy montażu postępować w

odwrotnej
kolejności. F

N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N
acisnąć obydwa boczne zatrzaski złącza
i wyjąć zespół złącze − żarówka.
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
8
W

302
Traveller-VP_pl_Chap08_En-cas-de-panne_ed01-2016
Należy uważać na miejsce za prawym
światłem (w kierunku pojazdu), które
może być gorące i grozi poparzeniem
(przewody odgazowania).Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z żarówek z
danej strony.

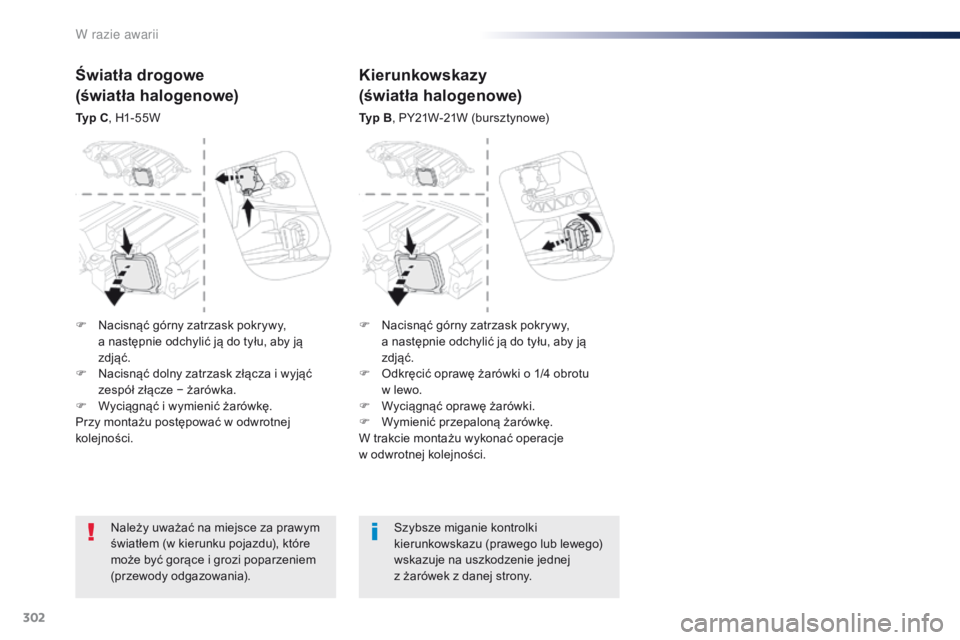

Kierunkowskazy
(światła halogenowe)
Typ B, PY21W-21W (bursztynowe)
Światła drogowe
(światła halogenowe)
Typ C, H1-55W
F
N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

N
acisnąć dolny zatrzask złącza i wyjąć
zespół złącze − żarówka.
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności. F

N
acisnąć górny zatrzask pokrywy,
a
następnie odchylić ją do tyłu, aby ją
zdjąć.
F

O
dkręcić oprawę żarówki o 1/4 obrotu
w lewo.
F

W
yciągnąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
W trakcie montażu wykonać operacje
w odwrotnej kolejności.
w razie awarii
