FusibleN° Intensité
(A) Fonctions
F1 3Système "Accès et Démarrage Mains Libres" ou antivol.
F5 5Écran tactile, caméra de recul et aide au stationnement.
F7 10Commande de climatisation arrière, amplificateur Hi-Fi.
F8 20Essuie-vitre arrière simple ou double.
F10/F11 30Serrures intérieures, extérieures, avant et arrière.
F12 3Alarme.
F17 10Prise accessoires 12 V arrière.
F18 5Appels d'urgence et d'assistance.
F21 3Recharge lampe nomade, plafonnier arrière.
F22 3Éclairage boîte à gants, plafonniers arrière.
F23 5Système de surveillance d'angle mort, commandes électriques
des rétroviseurs extérieurs.
F24 5Commandes au volant.
F25 5Commande de réglage du site des projecteurs.
F26 3Affichage du non bouclage ou débouclage de ceintures.
F27 3Capteur de pluie et de luminosité, caméra de détection
multifonction.
F28 10Commande de climatisation avant, commande de radio, levier
de vitesse, affichage tête haute.
F30A ou B 15Autoradio (+ batterie).
F31 5Airbags.
F33 15Prise accessoires 12 V avant.
F35 5Combiné.
F36 20Autoradio, écran tactile, lecteur CD, navigation.Version 2 (Full)
Les fusibles, décrits ci-après, varient selon les
équipements de votre véhicule.
8
En cas de panne

320
Fusibles dans le
compartiment moteur
F Déverrouillez les deux verrous A.
F R etirez le couvercle.
F

R
emplacez le fusible.
F

A
près intervention, refermez très
soigneusement le couvercle puis
verrouillez les deux verrous A pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F12 5Gicleurs chauffants.
F14 25Pompe lave-vitres avant et arrière.
F15 5Radar frontal de freinage automatique, direction assistée
électrique.
F17 10Boîtier de servitude intelligent.
F19 30Moteur essuie-vitre avant.
F20 15Pompe lave-vitres avant et arrière.
F21 20Pompe lave-projecteur.
F22 15Avertisseur sonore.
F23 15Feu de route droit.
F24 15Feu de route gauche.
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Les fusibles, décrits ci-après, varient selon les équipements de votre véhicule.
Accès aux fusibles
En cas de panne

321
Batterie 12 VLa batterie est située sous le capot moteur.
F O uvrez le capot avec la manette intérieure,
puis extérieure.
F

F
ixez la béquille de capot.
Accès à la batterie
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.

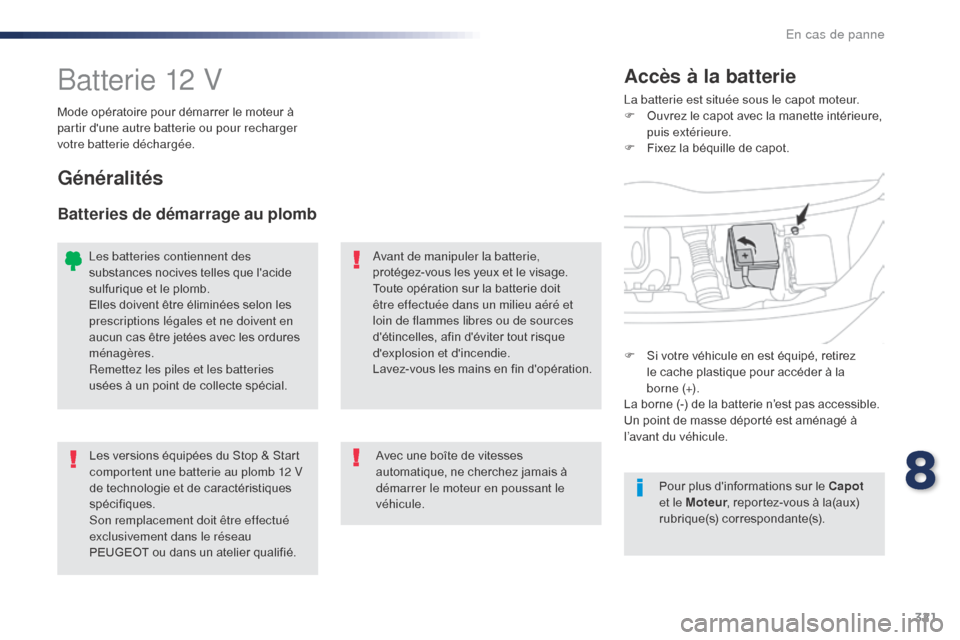

Généralités
Batteries de démarrage au plomb
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
Lavez-vous les mains en fin d'opération.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
PEUGEOT ou dans un atelier qualifié. Avec une boîte de vitesses
automatique, ne cherchez jamais à
démarrer le moteur en poussant le
véhicule.
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Pour plus d'informations sur le Capot
et le Moteur , reportez-vous à la(aux)
rubrique(s) correspondante(s).
F

S
i votre véhicule en est équipé, retirez
le cache plastique pour accéder à la
borne


(+).
La borne (-) de la batterie n’est pas accessible.
Un point de masse déporté est aménagé à
l’avant du véhicule.
8
En cas de panne

322
Démarrer à partir d'une
autre batterie
Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24 V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12 V
et une capacité au minimum égale à
celle de la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules
(autoradio, essuie-vitres, feux, ...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie, ...).
Ne débranchez pas la borne (+) quand
le moteur tourne. F

S
oulevez le cache plastique de la
borne
(+), si votre véhicule en est équipé.
F

C
onnectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F

C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B ou du booster (ou au point de
masse du véhicule dépanneur).
F

C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne.
F

D
émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F

A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d’effectuer une nouvelle tentative.
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie.
Certaines fonctionnalités, dont le
Stop & Start, ne sont pas disponibles
tant que la batterie n'a pas atteint un
niveau de charge suffisant.
F

A
ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F
R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F
L
aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30 minutes afin
de permettre à la batterie d'atteindre un
niveau de charge suffisant.
En cas de panne

323
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie :
-
s
i vous effectuez essentiellement de courts
trajets,
-

e
n prévision d'une immobilisation
prolongée de plusieurs semaines.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Recharger la batterie avec
un chargeur de batterie
F Coupez le contact.
F E teignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres,


...).
Si vous envisagez de recharger vous-
même la batterie de votre véhicule,
utilisez uniquement un chargeur
compatible avec les batteries au plomb,
d'une tension nominale de 12 V. Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités.
N'essayez jamais de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau PEUGEOT ou par un
atelier qualifié qui vérifiera que les
composants internes n'ont pas été
endommagés et que le conteneur ne
s'est pas fissuré, ce qui impliquerait
un risque de fuite d'acide toxique et
corrosif.
En présence de cette étiquette, il
est impératif d'utiliser uniquement
un chargeur 12 V, au risque de
provoquer la dégradation irréversible
des équipements électriques liés au
Stop


&


Start. Il n'est pas nécessaire de débrancher
la batterie.
F
E
teignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F

V
érifiez le bon état des câbles du chargeur.
F

S
i votre véhicule en est équipé, soulevez le
cache plastique de la borne (+). F

C
onnectez les câbles du chargeur B
comme suit :
-
l
e câble rouge positif (+) à la borne (+) de
la batterie A ,
-
l
e câble noir négatif (-) au point de
masse C du véhicule.
F
À l
a fin de l'opération de charge, éteignez
le chargeur B avant de déconnecter les
câbles de la batterie A .
8
En cas de panne

324
Ne forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est
alors impossible ; recommencez la
procédure.
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie :
F
f
ermez tous les ouvrants (portes, volet de
coffre, vitres, toit),
F

é
teignez tous les consommateurs
électriques (autoradio, essuie-vitres,
feux,


...),
F

c
oupez le contact et respectez un délai
d'attente de quatre minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne (+)
F Relevez la palette A au maximum pour déverrouiller le collier B .
Après rebranchement
Rebranchement de la borne (+)
F Positionnez le collier B ouvert du câble sur la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier pour
bien le positionner contre la batterie.
F

V
errouillez le collier en rabaissant la
palette A . Après rebranchement de la batterie, mettez
le contact et attendez 1 minute avant de
démarrer, afin de permettre l'initialisation des
systèmes électroniques.
Toutefois, si après cette manipulation de
légères perturbations subsistent, consultez le
réseau PEUGEOT ou un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même certains équipements, tels que :
-

l
a clé à télécommande ou la clé
électronique (selon version),
-
l
es lève-vitres électriques,
-
l
a date et l'heure,
-
l
es stations radio mémorisées.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule,
dont la durée dépendra de la
température ambiante et de l'état de
charge de la batterie ( jusqu'à environ
8
heures).
En cas de panne

325

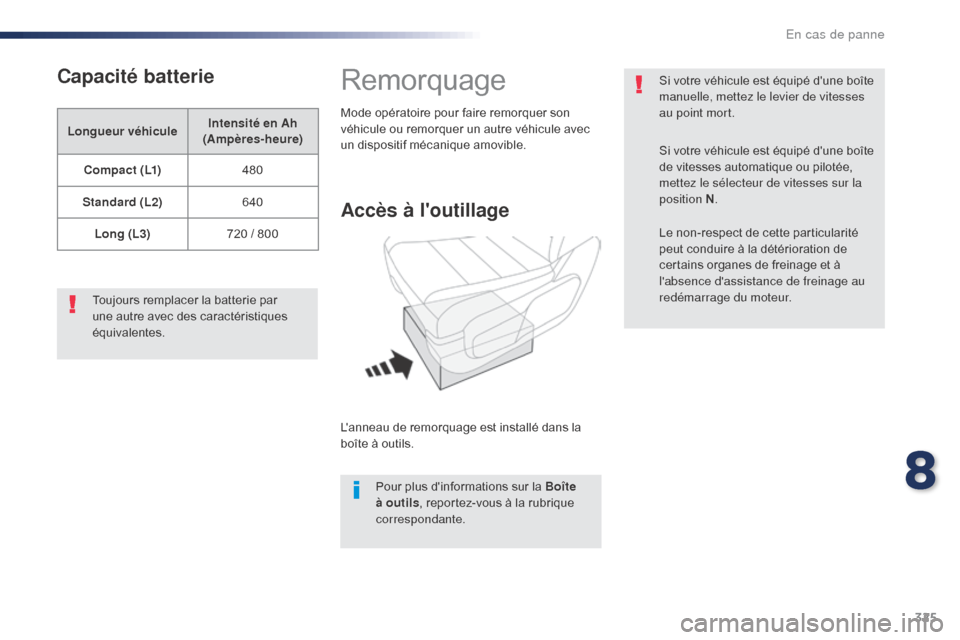

Capacité batterie
Longueur véhiculeIntensité en Ah
(Ampères-heure)
C o m p a c t ( L1) 480
Standard (L2) 640
Long (L3) 720 / 800
Toujours remplacer la batterie par
une autre avec des caractéristiques
équivalentes.
Remorquage
Accès à l'outillage
L'anneau de remorquage est installé dans la
boîte à outils. Pour plus d'informations sur la Boîte
à outils , reportez-vous à la rubrique
correspondante.
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec
un dispositif mécanique amovible.
Si votre véhicule est équipé d'une boîte
manuelle, mettez le levier de vitesses
au point mort.
Si votre véhicule est équipé d'une boîte
de vitesses automatique ou pilotée,
mettez le sélecteur de vitesses sur la
position N
.
Le non-respect de cette particularité
peut conduire à la détérioration de
certains organes de freinage et à
l'absence d'assistance de freinage au
redémarrage du moteur.
8
En cas de panne

326
F Dans le pare-chocs avant, appuyez sur le cache (comme représenté ci-dessus) pour
le déclipper.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur le
véhicule remorqué.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
Remorquage de son
véhicule
F Dans le pare-chocs arrière, appuyez sur le cache (comme représenté ci-dessus) pour
le déclipper.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage.
F

A
llumez le signal de détresse sur le
véhicule remorqué.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
Remorquage d'un autre
véhicule Consignes générales
Respectez la législation en vigueur dans
votre pays.
Vérifiez que le poids du véhicule
tracteur est supérieur à celui du véhicule
remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un
permis de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une barre
de remorquage homologuée ; les cordes
et les sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
Dans les cas suivants, faites
impérativement appel à un professionnel
pour le remorquage :
-

v
éhicule en panne sur autoroute ou
sur voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
-

r
emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée...
En cas de panne
