2016 Peugeot Expert VU Manuel du propriétaire (in French)

255
À l'aide de capteurs situés dans le pare-chocs,
cette fonction vous signale la proximité de
tout obstacle (exemples : piéton, véhicule,
arbre, barrière) qui entre dans leur champ de
détection.
Certains types d'obstacle (exemples : piquet,
balise de chantier) détectés au début ne le
seront plus en fin de manœuvre, s'ils se situent
dans la zone aveugle du champ de détection
des capteurs.
Aide au stationnement
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
Aide au stationnement
arrière
Elle complète le signal sonore par l'affichage à
l'écran ou au combiné de segments, de plus en
plus rapprochés du véhicule. Au plus près de
l'obstacle, le symbole "Danger" s'affiche.
Aide graphique
Cette fonction ne peut, en aucun cas,
remplacer la vigilance du conducteur.L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Lorsque la distance "véhicule/obstacle" devient
inférieure à une trentaine de centimètres, le
signal sonore devient continu.
6
Conduite

256
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10 km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10

km/h.
Avec autoradio
Neutralisation / Activation
La neutralisation ou l'activation de la fonction
se fait par le menu de configuration du
véhicule.
Le son diffusé par le haut-parleur
(avant ou arrière) permet de repérer si
l'obstacle est devant ou derrière. La fonction sera neutralisée
automatiquement en cas d'attelage
d'une remorque ou de montage d'un
porte-vélo sur attelage (véhicule
équipé d'un attelage installé selon les
préconisations du réseau PEUGEOT).
Dans le menu " Personnalisation -
Configuration ", activez/désactivez " Aide au
stationnement ".
Avec écran tactile
Dans le menu Conduite , activez/désactivez
" Aide au stationnement ".
Sans autoradio
Pour neutraliser le système :
F
A
ppuyez sur ce bouton, son
voyant s'allume, le système est
désactivé.
Pour activer le système : F

A
ppuyez sur ce bouton, son
voyant s'éteint, le système est
activé.
Conduite

257
Au passage de la marche arrière et selon
l'équipement de votre véhicule, en cas
d'anomalie :
Consultez le réseau PEUGEOT ou un atelier
qualifié.Ce témoin s’allume et un message
apparaît, accompagné d’un signal
sonore.
Le voyant de ce bouton clignote et
un message apparaît, accompagné
d'un signal sonore.
Par mauvais temps ou par temps
hivernal, assurez-vous que les capteurs
ne sont pas recouverts par de la boue,
du givre ou de la neige. Au passage
de la marche arrière, un signal sonore
(bip long) vous indique que les capteurs
peuvent être sales.
Certaines sources sonores (moto,
camion, marteau-piqueur...) peuvent
déclencher les signaux sonores d'aide
au stationnement. Lavage haute pression
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
des capteurs, il y a un risque de les
détériorer.

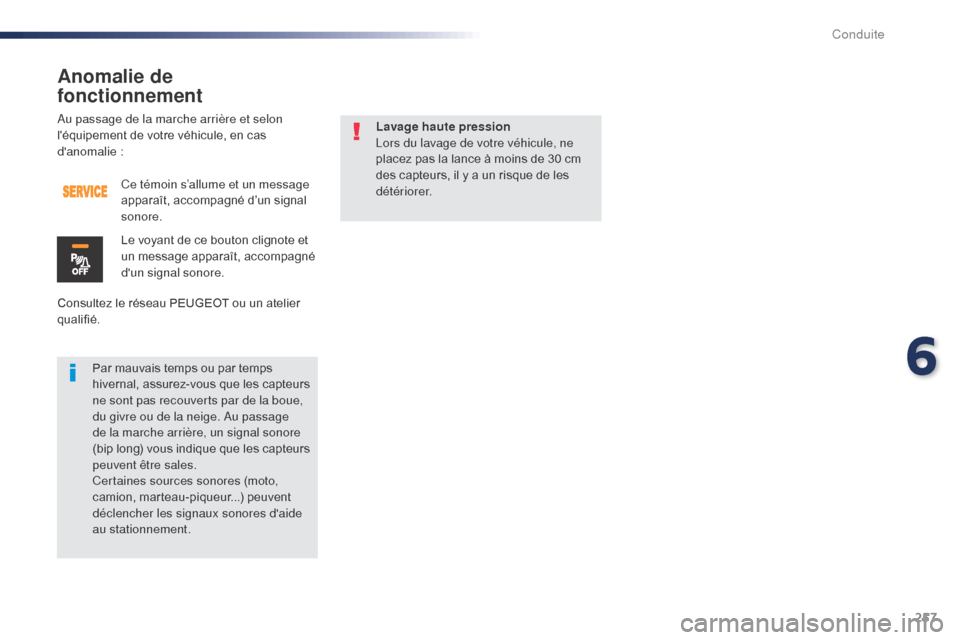

Anomalie de
fonctionnement
6
Conduite

258

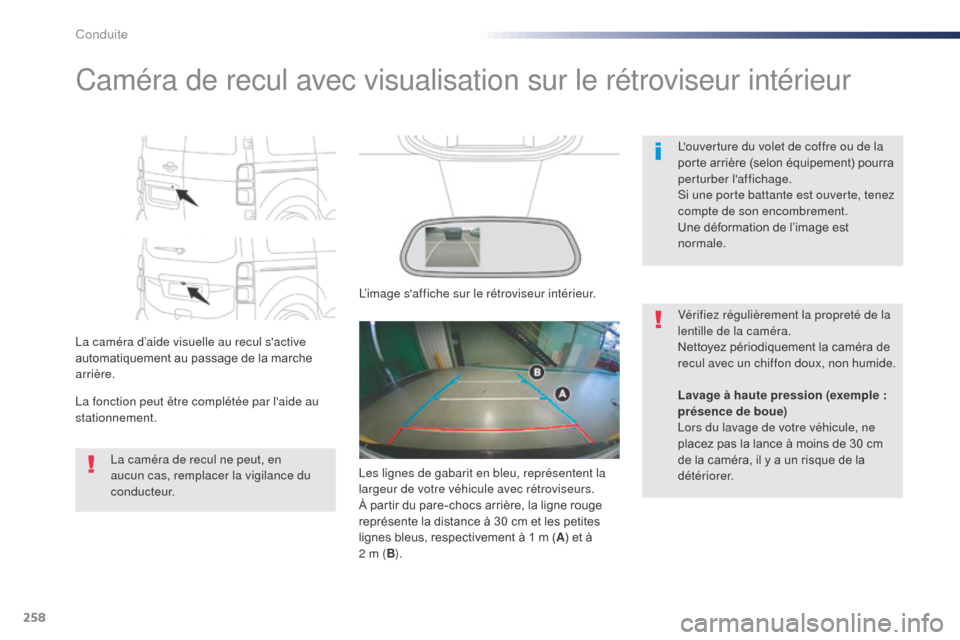

Caméra de recul avec visualisation sur le rétroviseur intérieur
La caméra d’aide visuelle au recul s'active
automatiquement au passage de la marche
arrière.
La fonction peut être complétée par l'aide au
stationnement.L'ouverture du volet de coffre ou de la
porte arrière (selon équipement) pourra
perturber l'affichage.
Si une porte battante est ouverte, tenez
compte de son encombrement.
Une déformation de l’image est
normale.
La caméra de recul ne peut, en
aucun cas, remplacer la vigilance du
c o n d u c t e u r. Vérifiez régulièrement la propreté de la
lentille de la caméra.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
L’image s'affiche sur le rétroviseur intérieur.
Lavage à haute pression (exemple :
présence de boue)
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
de la caméra, il y a un risque de la
détériorer.
Les lignes de gabarit en bleu, représentent la
largeur de votre véhicule avec rétroviseurs.
À partir du pare-chocs arrière, la ligne rouge
représente la distance à 30 cm et les petites
lignes bleus, respectivement à 1 m (A
) et à
2
m (B ).
Conduite

259

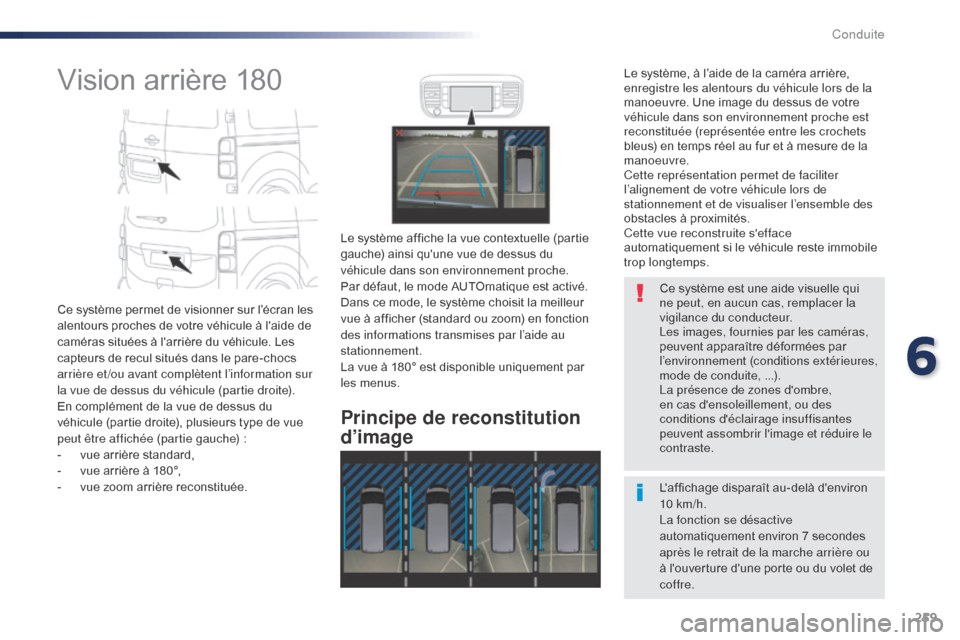

Vision arrière 180
Ce système permet de visionner sur l’écran les
alentours proches de votre véhicule à l'aide de
caméras situées à l'arrière du véhicule. Les
capteurs de recul situés dans le pare-chocs
arrière et /ou avant complètent l’information sur
la vue de dessus du véhicule (partie droite).
En complément de la vue de dessus du
véhicule (partie droite), plusieurs type de vue
peut être affichée (partie gauche) :
-
v
ue arrière standard,
-

v
ue arrière à 180°,
-

v
ue zoom arrière reconstituée.
Principe de reconstitution
d’image
Le système affiche la vue contextuelle (partie
gauche) ainsi qu'une vue de dessus du
véhicule dans son environnement proche.
Par défaut, le mode AUTOmatique est activé.
Dans ce mode, le système choisit la meilleur
vue à afficher (standard ou zoom) en fonction
des informations transmises par l’aide au
stationnement.
La vue à 180° est disponible uniquement par
les menus. L'affichage disparaît au-delà d'environ
10 km/h.
La fonction se désactive
automatiquement environ 7 secondes
après le retrait de la marche arrière ou
à l'ouverture d'une porte ou du volet de
coffre. Ce système est une aide visuelle qui
ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Les images, fournies par les caméras,
peuvent apparaître déformées par
l’environnement (conditions extérieures,
mode de conduite, ...).
La présence de zones d'ombre,
en cas d'ensoleillement, ou des
conditions d'éclairage insuffisantes
peuvent assombrir l'image et réduire le
contraste.
Le système, à l’aide de la caméra arrière,
enregistre les alentours du véhicule lors de la
manoeuvre. Une image du dessus de votre
véhicule dans son environnement proche est
reconstituée (représentée entre les crochets
bleus) en temps réel au fur et à mesure de la
manoeuvre.
Cette représentation permet de faciliter
l’alignement de votre véhicule lors de
stationnement et de visualiser l’ensemble des
obstacles à proximités.
Cette vue reconstruite s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
6
Conduite

260
"Vue Standard"" Vue 180°"
"Vue zoom" (reconstituée)
La caméra mémorise les alentours lors de la
manoeuvre pour créer une reconstitution d’une
vue de dessus arrière du véhicule dans son
environnement proche permettant de réaliser
une manoeuvre du véhicule avec les obstacles
environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection de la vue dans le menu de
changement de vue.
La vue 180° permet de pouvoir sortir, en
marche arrière, d’une place de stationnement
en anticipant l’arrivée de véhicule(s), piéton(s)
ou cycliste(s).
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Elle est décomposée de la manière suivante :
La zone située derrière votre véhicule s'affiche
à l’écran.
Les lignes de gabarit en bleu, représentent la
largeur de votre véhicule (avec rétroviseurs) :
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge
représente la distance à 30

cm et les deux
lignes bleus, respectivement à 1 m et à 2 m.
Vues arrière
Pour activer la caméra, située sur le volet de
coffre ou sur la porte arrière, enclencher la
marche arrière.
L’aide au stationnement arrière
complète la prise d'informations sur
l’environnement du véhicule.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les vues latérales à l’aide de
ses retroviseurs.
Conduite

261
Activation
L’activation se fait automatiquement au
passage de la marche arrière.
La fonction s’affiche sur l’écran tactile. Pour
fermer la fenêtre affichée, appuyez sur la croix
rouge située en haut à gauche de la fenêtre.À l’affichage du sous menu, choisissez une des
quatre vues :
" Vue Standard".
" Vue 180°".
" Vue Zoom".
"Mode AUTO".
Vous pouvez, à tout moment, choisir le mode
d’affichage en appuyant sur cette zone. Vérifiez régulièrement la propreté des
lentilles des caméras.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.

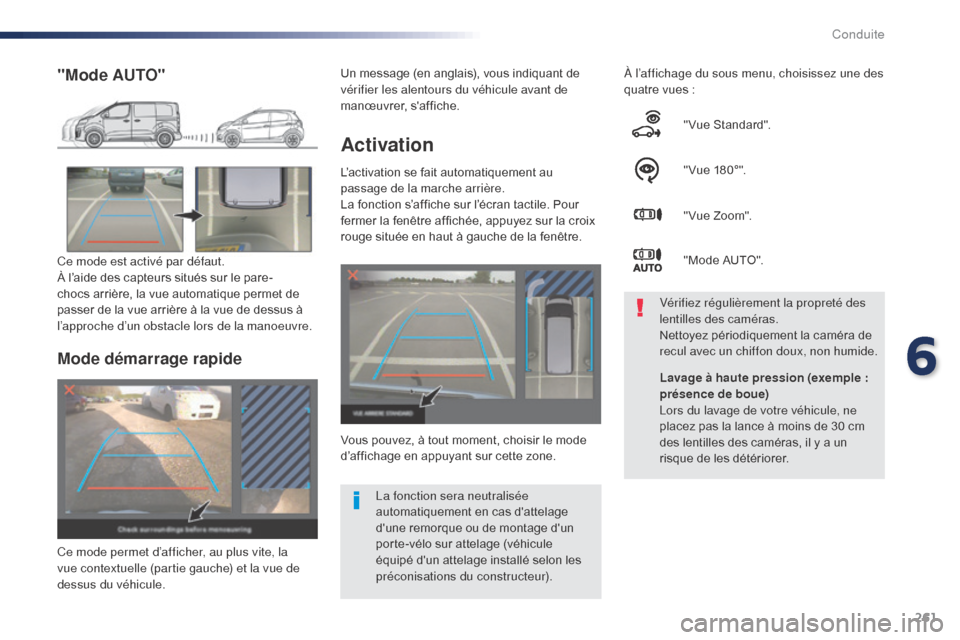

"Mode AUTO"
Ce mode est activé par défaut.
À l’aide des capteurs situés sur le pare-
chocs arrière, la vue automatique permet de
passer de la vue arrière à la vue de dessus à
l’approche d’un obstacle lors de la manoeuvre.
La fonction sera neutralisée
automatiquement en cas d'attelage
d'une remorque ou de montage d'un
porte-vélo sur attelage (véhicule
équipé d'un attelage installé selon les
préconisations du constructeur).
Mode démarrage rapide
Ce mode permet d’afficher, au plus vite, la
vue contextuelle (partie gauche) et la vue de
dessus du véhicule. Lavage à haute pression (exemple :
présence de boue)
Lors du lavage de votre véhicule, ne
placez pas la lance à moins de 30 cm
des lentilles des caméras, il y a un
risque de les détériorer.
Un message (en anglais), vous indiquant de
vérifier les alentours du véhicule avant de
manœuvrer, s'affiche.
6
Conduite

262

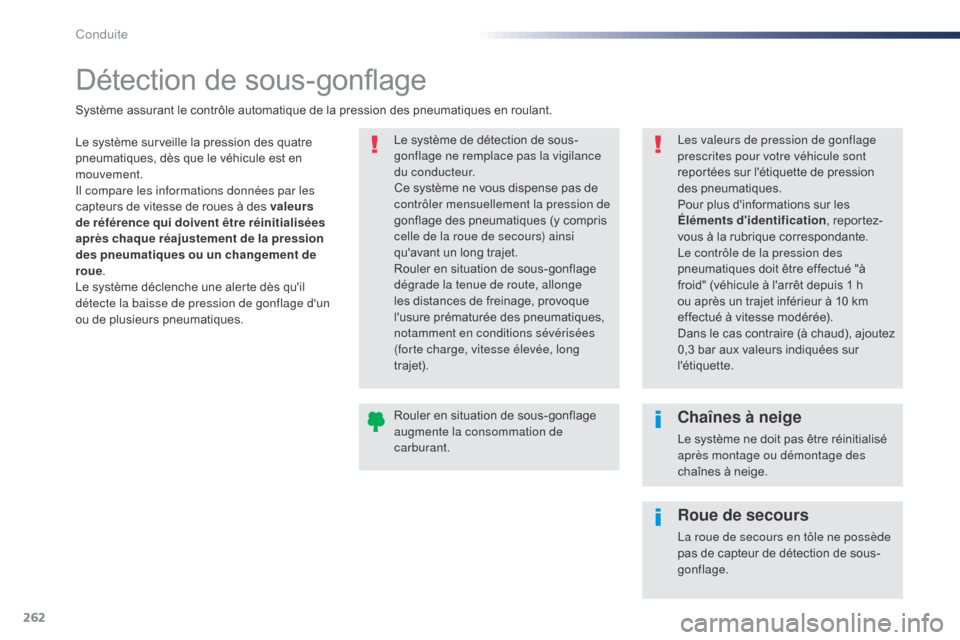

Détection de sous-gonflage
Le système surveille la pression des quatre
pneumatiques, dès que le véhicule est en
mouvement.
Il compare les informations données par les
capteurs de vitesse de roues à des valeurs
de référence qui doivent être réinitialisées
après chaque réajustement de la pression
des pneumatiques ou un changement de
roue.
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques. Le système de détection de sous-
gonflage ne remplace pas la vigilance
du conducteur.
Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours) ainsi
qu'avant un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées
(forte charge, vitesse élevée, long
trajet).
Système assurant le contrôle automatique de la pression des pneumatiques en roulant.
Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression
des pneumatiques.
Pour plus d'informations sur les
Éléments d'identification, reportez-
vous à la rubrique correspondante.
Le contrôle de la pression des
pneumatiques doit être effectué "à
froid" (véhicule à l'arrêt depuis 1 h
ou après un trajet inférieur à 10 km
effectué à vitesse modérée).
Dans le cas contraire (à chaud), ajoutez
0,3 bar aux valeurs indiquées sur
l'étiquette.
Rouler en situation de sous-gonflage
augmente la consommation de
carburant.
Chaînes à neige
Le système ne doit pas être réinitialisé
après montage ou démontage des
chaînes à neige.
Roue de secours
La roue de secours en tôle ne possède
pas de capteur de détection de sous-
gonflage.
Conduite
