2016 Peugeot Expert VU Instrukcja Obsługi (in Polish)

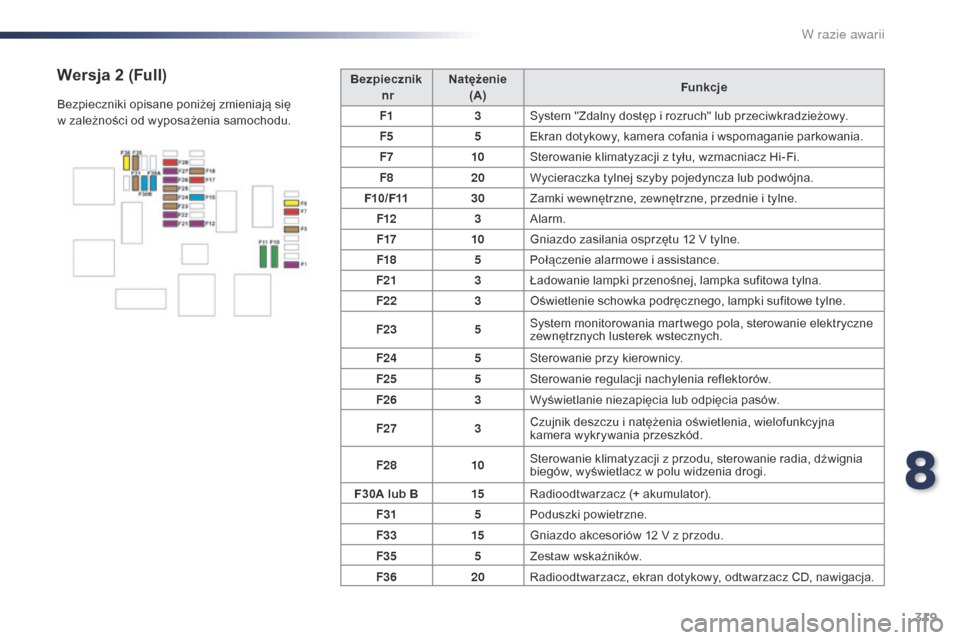

319
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Bezpiecznik
nr Natężenie
(A) Funkcje
F1 3System "Zdalny dostęp i rozruch" lub przeciwkradzieżowy.
F5 5Ekran dotykowy, kamera cofania i wspomaganie parkowania.
F7 10Sterowanie klimatyzacji z tyłu, wzmacniacz Hi-Fi.
F8 20Wycieraczka tylnej szyby pojedyncza lub podwójna.
F10/F11 30Zamki wewnętrzne, zewnętrzne, przednie i tylne.
F12 3Alarm.
F17 10Gniazdo zasilania osprzętu 12 V tylne.
F18 5Połączenie alarmowe i assistance.
F21 3Ładowanie lampki przenośnej, lampka sufitowa tylna.
F22 3Oświetlenie schowka podręcznego, lampki sufitowe tylne.
F23 5System monitorowania martwego pola, sterowanie elektryczne
zewnętrznych lusterek wstecznych.
F24 5Sterowanie przy kierownicy.
F25 5Sterowanie regulacji nachylenia reflektorów.
F26 3Wyświetlanie niezapięcia lub odpięcia pasów.
F27 3Czujnik deszczu i natężenia oświetlenia, wielofunkcyjna
kamera wykrywania przeszkód.
F28 10Sterowanie klimatyzacji z przodu, sterowanie radia, dźwignia
biegów, wyświetlacz w polu widzenia drogi.
F30A lub B 15Radioodtwarzacz (+ akumulator).
F31 5Poduszki powietrzne.
F33 15Gniazdo akcesoriów 12 V z przodu.
F35 5Zestaw wskaźników.
F36 20Radioodtwarzacz, ekran dotykowy, odtwarzacz CD, nawigacja.Wersja 2 (Full)
Bezpieczniki opisane poniżej zmieniają się
w
zależności od wyposażenia samochodu.
8
W razie awarii

320
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Bezpieczniki w komorze
silnika
F Odblokować dwa zaczepy A.
F Z djąć pokrywę.
F

W
ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy
A,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
nr Natężenie
(A) Funkcje
F12 5Spryskiwacze podgrzewane.
F14 25Pompa spryskiwacza szyby przedniej i tylnej.
F15 5Radar czołowy automatycznego hamowania, elektryczne
wspomaganie kierownicy.
F17 10Inteligentny moduł sterujący.
F19 30Silnik wycieraczek przedniej szyby.
F20 15Pompa spryskiwacza szyby przedniej i tylnej.
F21 20Pompa spryskiwacza reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
Skrzynka bezpieczników znajduje się
w
komorze silnika, w pobliżu akumulatora.
Bezpieczniki opisane poniżej zmieniają się w zależności od wyposażenia samochodu.
Dostęp do bezpieczników
w razie awarii

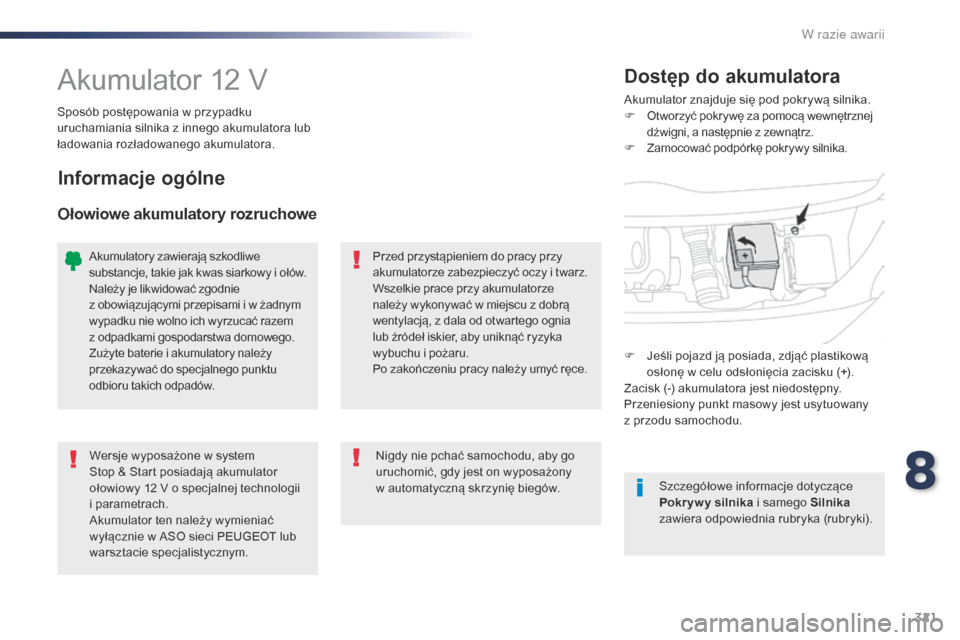

321
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Akumulator 12 VAkumulator znajduje się pod pokrywą silnika.
F O tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz.
F

Z
amocować podpórkę pokrywy silnika.
Dostęp do akumulatora
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Informacje ogólne
Ołowiowe akumulatory rozruchowe
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze
należy wykonywać w miejscu z dobrą
wentylacją, z dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu i pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone w system
Stop & Start posiadają akumulator
ołowiowy 12 V o specjalnej technologii
i
par

ametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci PEUGEOT lub
warsztacie specjalistycznym. Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w
automatyczną skrzynię biegów.
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i ołów.
Należy je likwidować zgodnie
z

obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z

odpadkami gospodarstwa domowego.
Zużyte baterie i akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Szczegółowe informacje dotyczące
Pokrywy silnika i samego Silnika
zawiera odpowiednia rubryka (rubryki).
F

J
eśli pojazd ją posiada, zdjąć plastikową
osłonę w celu odsłonięcia zacisku (+).
Zacisk (-) akumulatora jest niedostępny.
Przeniesiony punkt masowy jest usytuowany
z
przodu samochodu.
8
W razie awarii

322
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nigdy nie używać urządzenia
wspomagającego akumulator o napięciu
24 V lub wyższym.
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12 V oraz co najmniej pojemność
rozładowanego akumulatora.
Obydwa samochody nie powinny stykać się
ze sobą.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki,
światła...).
Zwracać uwagę, aby przewody rozruchowe
nie przebiegały w pobliżu ruchomych części
silnika (wentylator, pasek...).
Nie odłączać zacisku (+) w czasie pracy
silnika.
F Unieść plastikową osłonę zacisku (+), jeżeli pojazd jest
w nią wyposażony.
F Podłączyć czer wony przewód do zacisku (+) akumulatora rozładowanego A (na poziomie
metalowej, zagiętej części), a następnie do zacisku
(+)
akumulatora pomocniczego B albo urządzenia
wspomagającego.
F Jeden koniec przewodu zielonego lub czarnego podłączyć do zacisku (-) akumulatora pomocniczego B
albo urządzenia wspomagającego (lub do punktu
masy pojazdu z akumulatorem pomocniczym).
F Drugi koniec przewodu zielonego lub czarnego podłączyć do masy C pojazdu z rozładowanym
akumulatorem.
F Uruchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych obrotach przez
kilka minut.
F Włączyć rozrusznik w pojeździe z rozładowanym
a kumulatorem i pozostawić włączony silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
stacyjkę i poczekać chwilę przed ponowną próbą.
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora pomocniczego
(zewnętrznego lub z innego samochodu) przy
wykorzystaniu przewodów rozruchowych lub urządzenia
wspomagającego akumulator.
Pewne funkcje, w tym Stop & Start,
p ozostają niedostępne, dopóki
akumulator nie osiągnie
wystarczającego poziomu naładowania.
F

P

oczekać, aż silnik powróci na wolne
obroty, i odłączyć przewody rozruchowe
w

odwrotnej kolejności.
F

Z

ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
F

P

odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30 minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
Uruchamianie pojazdu
z
i
nnego akumulatora

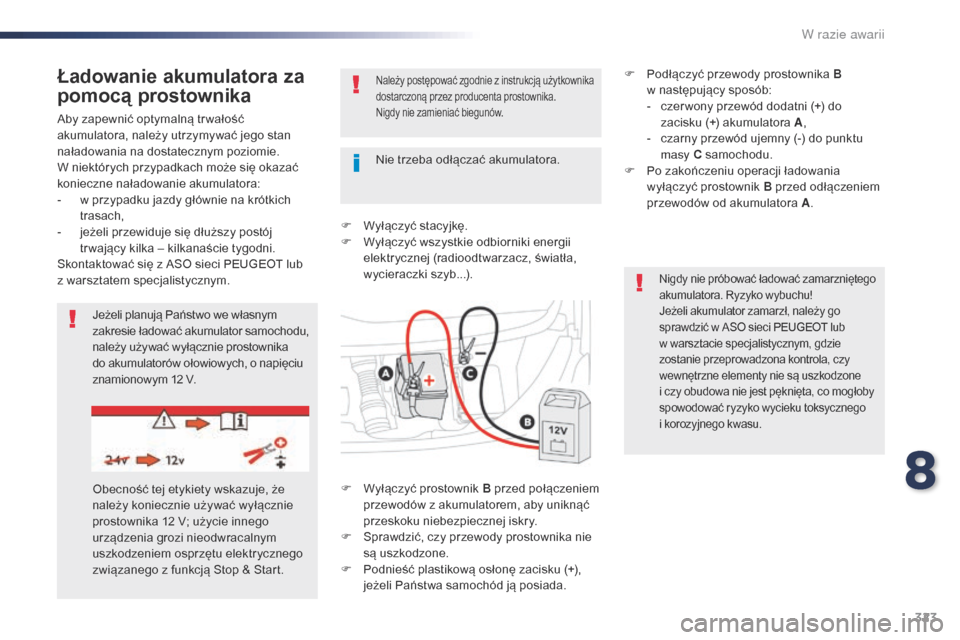

W razie awarii

323
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-
w p
rzypadku jazdy głównie na krótkich
trasach,
-

j
eżeli przewiduje się dłuższy postój
tr wający kilka – kilkanaście tygodni.
Skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
Ładowanie akumulatora za
pomocą prostownika
F Wyłączyć stacyjkę.
F W yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, światła,
wycieraczki szyb...).
Jeżeli planują Państwo we własnym
zakresie ładować akumulator samochodu,
należy używać wyłącznie prostownika
do akumulatorów ołowiowych, o napięciu
znamionowym 12 V.
Należy postępować zgodnie z instrukcją użytkownika
dostarczoną przez producenta prostownika.
Nigdy nie zamieniać biegunów.
Nigdy nie próbować ładować zamarzniętego
akumulatora. Ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym, gdzie
zostanie przeprowadzona kontrola, czy
wewnętrzne elementy nie są uszkodzone
i
czy obudowa nie jest pęknięta, co mogłoby
spowodować ryzyko wycieku toksycznego
i
korozyjnego kwasu.
Obecność tej etykiety wskazuje, że
należy koniecznie używać wyłącznie
prostownika 12 V; użycie innego
urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego
związanego z funkcją Stop & Start. Nie trzeba odłączać akumulatora.
F W yłączyć prostownik B przed połączeniem
przewodów z akumulatorem, aby uniknąć
przeskoku niebezpiecznej iskry.
F

S
prawdzić, czy przewody prostownika nie
są uszkodzone.
F

P
odnieść plastikową osłonę zacisku (+),
jeżeli Państwa samochód ją posiada. F

P
odłączyć przewody prostownika B
w następujący sposób:
-
c
zer wony przewód dodatni (+) do
zacisku (+) akumulatora A ,
-
c
zarny przewód ujemny (-) do punktu
masy C samochodu.
F
P
o zakończeniu operacji ładowania
wyłączyć prostownik B przed odłączeniem
przewodów od akumulatora A .
8
w razie awarii

324
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
Odłączanie akumulatora
Aby zachować poziom naładowania
akumulatora wystarczający do rozruchu
silnika, zaleca się odłączenie akumulatora
w przypadku bardzo długiego postoju.
Przed odłączeniem akumulatora:
F

z
amknąć wszystkie otwory (drzwi, klapę
bagażnika, szyby, dach),
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki
szyb, światła...),
F

w
yłączyć stacyjkę i odczekać
cztery
minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).
Klema szybkiego ryglowania
Odłączenie zacisku (+)
F Podnieść maksymalnie łopatkę A , aby
odryglować pierścień B.
Po podłączeniu akumulatora
Podłączenie zacisku (+)
F Ustawić otwarty pierścień B kabla na zacisku (+) akumulatora.
F

N
acisnąć pionowo pierścień, aby ustawić
go przy akumulatorze.
F

Z
ablokować pierścień, opuszczając
łopatkę
A .
Po podłączeniu akumulatora należy włączyć
zapłon i odczekać 1 minutę przed uruchomieniem
rozrusznika w celu inicjalizacji systemów
elektronicznych.
W razie wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Na podstawie informacji znajdujących się
w
odpowiednich rubrykach należy osobiście
przeprowadzić inicjalizację niektórych
urządzeń, jak np.:
-
klucza z pilotem zdalnego sterowania albo klucza elektronicznego (w zależności od wersji),
- elektrycznych podnośników szyb,- daty i godziny,- zapamiętanych stacji radiowych.
Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i stanu
naładowania akumulatora
(do około 8 godzin).
w razie awarii

325
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
Pojemność akumulatora
Długość
samochodu Natężenie w Ah
(amperogodzinach)
Compact (L1) 480
Standard (L2) 640
Long (L3) 720/800
Zawsze wymieniać akumulator na inny
o takich samych parametrach.
Holowanie
Dostęp do narzędzi
Zaczep holowniczy znajduje się w skrzynce
z nar zędziami.
Więcej informacji na temat Skrzynki
z narzędziami zawiera odpowiednia
rubryka.
Sposób postępowania w przypadku holowania
samochodu (naszego) lub holowania innego
pojazdu z użyciem przykręcanego pierścienia.
Jeżeli Państwa samochód jest
wyposażony w manualną skrzynię biegów,
ustawić dźwignię zmiany biegów na luzie.
Jeżeli Państwa samochód jest
wyposażony w skrzynię biegów
automatyczną lub sterowaną, ustawić
wybierak biegów w położeniu N
.
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a w konsekwencji do
braku wspomagania hamowania po
ponownym uruchomieniu silnika.
8
w razie awarii

326
Expert_pl_Chap08_En-cas-de-panne_ed01-2016
F W zderzaku przednim nacisnąć na osłonę ( jak pokazano powyżej), aby ją wypiąć.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na
krótkim odcinku.
Holowanie własnego
samochodu
F W zderzaku tylnym nacisnąć na osłonę ( jak pokazano powyżej), aby ją wypiąć.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
F

R
uszyć ostrożnie i jechać powoli na
krótkim odcinku.
Holowanie innego
samochodu Wskazówki ogólne
Przestrzegać przepisów obowiązujących
w danym kraju.
Sprawdzić, czy masa pojazdu
holującego jest wyższa od masy
pojazdu holowanego.
W pojeździe holowanym musi
znajdować się kierowca z ważnym
prawem jazdy.
Podczas holowania z czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
Jeżeli silnik w pojeździe holowanym jest
wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się
z
pomocą drogową:
-

a
waria pojazdu na autostradzie lub
drodze szybkiego ruchu,
-

s
amochód z napędem na 4 koła,
-

n
ie można ustawić skrzyni biegów
w położeniu luz, odblokować
kierownicy, zwolnić hamulca
postojowego,
-

h
olowanie z podniesieniem
(dwa koła na ziemi),
-

b
rak homologowanego drążka
holowniczego.
W razie awarii
