2016 Peugeot Expert VU Handleiding (in Dutch)

103
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Bij draaiende motor is de stoelver warming voor
beide voorstoelen afzonderlijk regelbaar.
Bediening stoelverwarming
Volgens uitvoering.
F tr ek de hoofdsteun omhoog om hem hoger
te zetten.
F

D
ruk op de pal A en trek de hoofdsteun
omhoog om hem te verwijderen.
F

S
teek om de hoofdsteun terug te zetten
de pennen van de hoofdsteun recht in
de openingen van de rugleuning tot de
hoofdsteun op zijn plaats blijft.
F

D
ruk gelijktijdig op de pal A en op de
hoofdsteun om deze lager te zetten. Voor de veiligheid is het frame van de
hoofdsteun gekarteld om te voorkomen
dat de hoofdsteun zakt in het geval van
een aanrijding.
De juiste stand van de hoofdsteun is
als de bovenzijde van de hoofdsteun
zich ter hoogte van de bovenzijde
van het hoofd bevindt.
ga

nooit rijden als de hoofdsteunen zijn
verwijderd. De hoofdsteunen moeten
zijn geplaatst en correct zijn afgesteld.
Hoogteverstelling
hoofdsteun
Aanvullende instellingen
Armsteun
De armsteun heeft verschillende standen.
F B eweeg de armsteun zo ver mogelijk omhoog.
F

B
eweeg hem zo ver mogelijk omlaag.
F

B
eweeg de armsteun omhoog tot de
gewenste stand is bereikt. F

Met de draaiknop kan de stoelver warming ingeschakeld
worden en kan een verwarmingsstand worden geselecteerd:
0
: uit.
1 : Laag.
2 :
g
e
middeld.
3 : Hoog.
3
Ergonomie en comfort

104
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Hoogteverstelling
hoofdsteun
F trek de hoofdsteun omhoog om hem hoger te zetten.
F

D
ruk op de pal A en trek de hoofdsteun
omhoog om hem te verwijderen.
F

S
teek om de hoofdsteun terug te zetten
de pennen van de hoofdsteun recht in
de openingen van de rugleuning tot de
hoofdsteun op zijn plaats blijft.
F

D
ruk gelijktijdig op de pal A en op de
hoofdsteun om deze lager te zetten. Voor de veiligheid is het frame van de
hoofdsteun gekarteld om te voorkomen
dat de hoofdsteun zakt in het geval van
een aanrijding.
De juiste stand van de hoofdsteun is
als de bovenzijde van de hoofdsteun
zich ter hoogte van de bovenzijde
van het hoofd bevindt.
ga

nooit rijden als de hoofdsteunen zijn
verwijderd. De hoofdsteunen moeten
zijn geplaatst en correct zijn afgesteld.
tweezitsbank vóór
De tweezitsbank (volgens uitvoering) is niet verstelbaar en voorzien van een aan de rugleuning
bevestigde veiligheidsgordel voor de zitplaats aan de zijde van de bestuurdersstoel.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
veiligheidsgordels.
Ergonomie en comfort

105
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Verwarming tweezitsbank
vóór
0: uit.
1 : Laag.
2 :
g
e
middeld.
3 : Hoog.
F

Met de draaiknop kan de stoelver warming ingeschakeld
worden en kan een verwarmingsstand worden geselecteerd:
Bij draaiende motor kunnen de zittingen van de
bank worden ver warmd.
Opbergruimte onder de zitting
Afhankelijk van de uitvoering van uw auto
bevindt zich onder de zitting een opbergruimte.
F
t
r
ek de riem naar u toe om de zitting
omhoog te klappen.
3
Ergonomie en comfort

106
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Moduwork
Verwijderen van het luik
Uitneembaar luik
F Houd het luik met één hand tegen en draai met uw andere hand aan de knop boven
het luik om het los te maken.
F

L
aat het luik zakken om het uit de
behuizing te halen.
De zitting van de buitenste zitplaats van de bank kan tegen de
rugleuning worden geklapt. Zo komt in de cabine ruimte vrij
voor lading.
om h

et vervoer van lange voor werpen mogelijk te maken kan
een uitneembaar luik in de scheidingswand worden verwijderd.
Als het uitneembare luik is ver wijderd,
kunt u lange voor werpen onder de
buitenste zitplaats schuiven. F

B
erg het op achter de bestuurdersstoel
door het vast te klemmen in de nokken.
F
D
raai aan de knop boven het luik om het
luik vast te zetten.
Ergonomie en comfort

107
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Als de buitenste stoel is opgeklapt
en het luik is ver wijderd, moet
het veiligheidsnet worden
aangebracht.
Raadpleeg de desbetreffende
rubriek voor meer informatie over
het veiligheidsnet.
Houd
nooit uw hand onder de zitting
om deze naar de rugleuning te
bewegen, uw vingers kunnen hierbij
bekneld raken.
geb

ruik uitsluitend de riem.

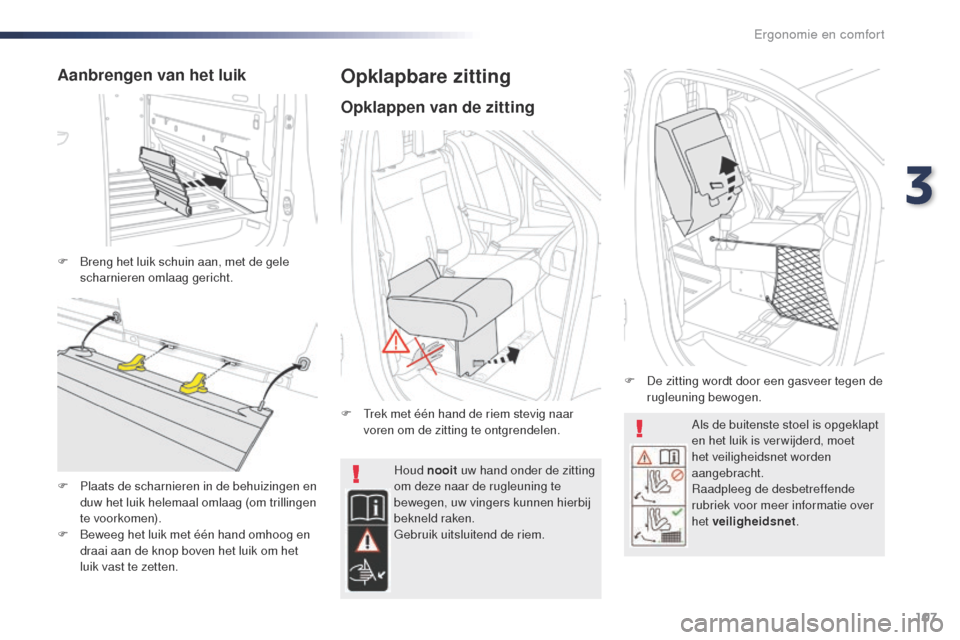

Aanbrengen van het luik
F Breng het luik schuin aan, met de gele scharnieren omlaag gericht.
F

P
laats de scharnieren in de behuizingen en
duw het luik helemaal omlaag (om trillingen
te vo o r ko m e n).
F

B
eweeg het luik met één hand omhoog en
draai aan de knop boven het luik om het
luik vast te zetten.
Opklapbare zitting
Opklappen van de zitting
F trek met één hand de riem stevig naar voren om de zitting te ontgrendelen. F

D
e zitting wordt door een gasveer tegen de
rugleuning bewogen.
3
Ergonomie en comfort

108
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Neerklappen van de zitting
F Verwijder het veiligheidsnet.
F te rugplaatsen van de zitting: duw met één
hand stevig op de bovenzijde van de zitting
en beweeg de zitting omlaag tot deze wordt
vergrendeld in de zitstand.
Veiligheidsnet
Aanbrengen van het net
F Plaats de eerste haak in de bovenste uitsparing 1 , onder de opgeklapte
zitting. Draai de haak vervolgens een
kwart omwenteling rechtsom om hem te
vergrendelen.
F

P
laats de tweede haak in de onderste
uitsparing 2 , op de steun van de stoel.
Draai de haak vervolgens een kwart
omwenteling rechtsom om hem te
vergrendelen. F

B
evestig de derde haak aan het oog 3 in
het open dashboardkastje.
F
B
evestig de vierde haak aan het oog 4 op
d e v l o e r.
Verwijderen van het net
F Ver wijder de haken van de ogen 4 en 3 .
F V er wijder de onderste haak 2 en
vervolgens de bovenste haak 1 door deze
een kwart omwenteling linksom te draaien
om ze te ontgrendelen.
Ergonomie en comfort

109
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
WerktafelAfhankelijk van de uitvoering van uw auto kan het
rugleuningkussen van de middelste zitplaats van de
tweezitsbank worden omgeklapt tot werktafel, zodat u
(bij stilstaande auto) over een mobiel kantoor beschikt.
F trek aan de hendel aan de bovenzijde van het rugleuningkussen.
ge

bruik de werktafel nooit tijdens het
rijden.
Bij het remmen of een aanrijding
veranderen de voorwerpen die op
de werktafel liggen in gevaarlijke
projectielen die letsel kunnen
veroorzaken.
Opbergruimte middelste zitting
F trek de riem naar voren om de zitting te
kantelen.
Zorg ervoor dat het formaat, de vorm
en het volume van de vervoerde lading
voldoen aan de Wegenverkeerswet
en dat de lading het zicht van de
bestuurder niet hindert.
Zet alle lading goed vast om het
schuiven van de lading te voorkomen of
te beperken, en letsel te vermijden.
Plaats altijd het met de auto
meegeleverde veiligheidsnet als de
zitting omhoog is geklapt en het luik in
de scheidingswand is verwijderd.
ge

bruik het veiligheidsnet niet voor
andere doeleinden.
Controleer geregeld de staat van
het veiligheidsnet. Vervang het als
het sporen van slijtage of scheuren
vertoont. Raadpleeg het PE
ugEo

t
-
n

etwerk om er zeker van te zijn dat
u het veiligheidsnet vervangt door
een exemplaar dat beschikt over
de kenmerken en kwaliteiten die
PE
u

g
Eo

t
nodig acht voor uw auto.
Zorg dat het luik in de scheidingswand
is aangebracht wanneer u geen lange
voorwerpen vervoert.
3
Ergonomie en comfort

110
Expert_nl_Chap03_ergonomie-et-confort_ed01-2016
Vaste eendelige bank
F De hoofdsteun omhoog zetten: trek hem omhoog tot hij in de vergrendeling klikt.
F

D
e hoofdsteun verwijderen: trek de
hoofdsteun omhoog ter wijl u de nok A
ingedrukt houdt.
F

D
e hoofdsteun terugzetten: steek de
pennen recht in de openingen van de
rugleuning.
F

D
e hoofdsteun omlaag zetten: duw de
hoofdsteun omlaag ter wijl u de nok A
ingedrukt houdt. F

Z
et de hoofdsteunen in de laagste stand.
De aanwezigheid van de hieronder beschreven
voorzieningen en verstellingsmogelijkheden is
afhankelijk van de uitvoering en configuratie van
uw auto.
De bank is voorzien van een eendelige rugleuning
die vast of neerklapbaar (tafelstand) is.
Kommavormige hoofdsteun
De rugleuning neerklappen
en als tafeltje gebruiken
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
veiligheidsgordels. F

A
an de voorzijde: beweeg de hendel
omhoog om de rugleuning te ontgrendelen.
F
A
an de achterzijde: beweeg de hendel
omlaag om de rugleuning te ontgrendelen.
F K antel de rugleuning op de zitting.
F
t
r
ek om de rugleuning weer rechtop te
zetten nogmaals aan de hendel en beweeg
de rugleuning omhoog.
Ergonomie en comfort
