2016 Peugeot 508 RXH Priročnik za lastnika (in Slovenian)

223
508_sl_Chap07_info-pratiques_ed01-2016

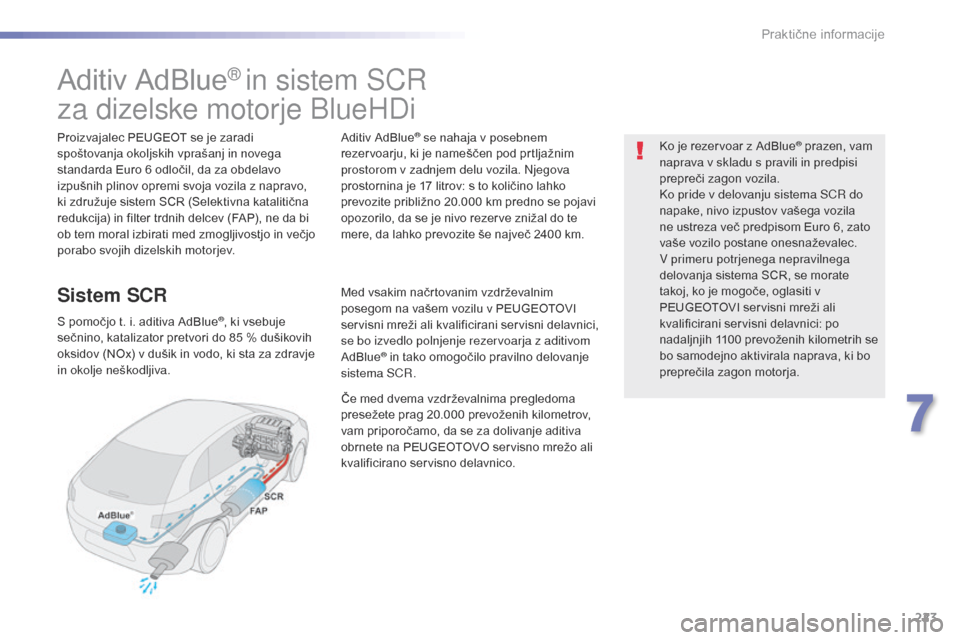

Aditiv AdBlue® in sistem SCR
za dizelske motorje BlueHDi
Proizvajalec PEUGEOT se je zaradi
spoštovanja okoljskih vprašanj in novega
standarda Euro 6 odločil, da za obdelavo
izpušnih plinov opremi svoja vozila z napravo,
ki združuje sistem SCR (Selektivna katalitična
redukcija) in filter trdnih delcev (FAP), ne da bi
ob tem moral izbirati med zmogljivostjo in večjo
porabo svojih dizelskih motorjev.
Sistem SCR
S pomočjo t. i. aditiva AdBlue®, ki vsebuje
sečnino, katalizator pretvori do 85 % dušikovih
oksidov (NOx) v dušik in vodo, ki sta za zdravje
in okolje neškodljiva. Aditiv AdBlue
® se nahaja v posebnem
rezervoarju, ki je nameščen pod prtljažnim
prostorom v zadnjem delu vozila. Njegova
prostornina je 17
litrov: s to količino lahko
prevozite približno 20.000
km predno se pojavi
opozorilo, da se je nivo rezerve znižal do te
mere, da lahko prevozite še največ 2400
km.
Med vsakim načrtovanim vzdrževalnim
posegom na vašem vozilu v PEUGEOTOVI
servisni mreži ali kvalificirani servisni delavnici,
se bo izvedlo polnjenje rezervoarja z aditivom
AdBlue
® in tako omogočilo pravilno delovanje
sistema SCR.
Če med dvema vzdrževalnima pregledoma
presežete prag 20.000 prevoženih kilometrov,
vam priporočamo, da se za dolivanje aditiva
obrnete na PEUGEOTOVO servisno mrežo ali
kvalificirano servisno delavnico. Ko je rezervoar z AdBlue
® prazen, vam
naprava v skladu s pravili in predpisi
prepreči zagon vozila.
Ko pride v delovanju sistema SCR do
napake, nivo izpustov vašega vozila
ne ustreza več predpisom Euro 6, zato
vaše vozilo postane onesnaževalec.
V primeru potrjenega nepravilnega
delovanja sistema SCR, se morate
takoj, ko je mogoče, oglasiti v
PEUGEOTOVI servisni mreži ali
kvalificirani servisni delavnici: po
nadaljnjih 1100 prevoženih kilometrih se
bo samodejno aktivirala naprava, ki bo
preprečila zagon motorja.
7
Praktične informacije

224
508_sl_Chap07_info-pratiques_ed01-2016
Dolivanje aditiva AdBlue®
Polnjenje rezervoarja AdBlue® je predvideno
ob vsakem rednem pregledu vašega vozila
v

PEUGEOTOVI servisni mreži ali kvalificirani
servisni delavnici.
Kljub temu je lahko potrebno (glede na
kapaciteto rezervoarja) med dvema servisnima
pregledoma doliti aditiv, še posebno, če na to
opozorita prižig kontrolne lučke in sporočilo.
Obrnete se lahko na PEUGEOTOVO servisno
mrežo ali kvalificirano servisno delavnico.
Če boste to storili sami, pazljivo preberite
naslednja opozorila.Previdnostni ukrepi
Aditiv AdBlue® shranjujte v originalni
embalaži izven dosega otrok.
Aditiva AdBlue
® nikoli ne prelivajte
v

drugo posodo, ker s tem lahko izgubi
svojo kakovost. Vedno uporabljajte samo aditiv AdBlue
®, ki
ustreza zahtevam normativa ISO 22241.
Aditiv AdBlue® je raztopina na osnovi sečnine.
Ta tekočina je nevnetljiva, brez barve in vonja
(hrani se jo v hladnem prostoru).
Če pride ta tekočina v stik s kožo, predel kože
umijte z milom in obilo tekoče vode. Če pride
v stik z očmi, takoj začnite z obilnim spiranjem
oči s tekočo vodo ali raztopino za oči in
nadaljujte vsaj 15 minut. Če se pojavijo občutki
opeklin ali trajajoči občutki draženja kože, se
posvetujte z zdravnikom.
V primeru zaužitja izperite usta s čisto vodo,
nato popijte veliko vode.
V nekaterih pogojih (npr. pri visoki temperaturi)
lahko pride do sproščanja amonijaka, zato
raztopine ne vdihavajte. Hlapi amonijaka
dražijo sluznico oči, nosu in grla. Aditiva nikoli ne redčite z vodo.
Nikoli ne zlijte aditiva v rezervoar za
dizelsko gorivo.
Pakiranje aditiva v steklenico z zaščito proti
kapljanju omogoča enostavnejše dolivanje. V
P
E

UGEOTOVI
s
ervisni mreži ali kvalificirani
servisni delavnici lahko kupite 1,89 litrske
steklenice aditiva.
Nikoli ne dolivajte aditiva pri
distributerju AdBlue
®, ki prodaja aditiv
za težka tovorna vozila.
Zamrznitev aditiva AdBlue
®
Aditiv AdBlue® pri zunanji temperaturi
nižji od -11°C zmrzne.
Del sistema SCR je tudi naprava za
ogrevanje rezervoarja AdBlue
®, kar
omogoča vožnjo pri zelo hladnih
temperaturah.
Praktične informacije

225
508_sl_Chap07_info-pratiques_ed01-2016
Steklenice z aditivom AdBlue® ne
shranjujte v vašem vozilu.
Priporočila za shranjevanje
AdBlue® zmrzne pri temperaturi pod približno
-11°C in izgubi svojo vrednost pri temperaturi
od 25°C. Priporoča se, da steklenico hranite
na hladnem, zaščiteno pred neposrednimi
sončnimi žarki.
V takšnih pogojih aditiv lahko shranjujete
najmanj eno leto.
Aditiv, ki je zmrznil, lahko ponovno uporabite,
ko odmrzne na bivalni temperaturi.
Postopek
Najprej poskrbite, da bo vozilo na ravni podlagi.
V zimskem času preverite, ali je temperatura
višja od -11°C. V nasprotnem primeru, če
zmrzuje, aditiva AdBlue
® ni mogoče zliti v
rezervoar. Parkirajte vaše vozilo v toplejši
prostor in počakajte nekaj ur predno dolijete
a d i t i v.
F

I

zključite kontakt in izvlecite ključ, ali, če je
vaše vozilo z njim opremljeno, pritisnite na
gumb START/STOP, da izključite motor. F

Z
a dostop do rezervoarja z aditivom
AdBlue
® dvignite preprogo v prtljažniku,
nato, glede na opremo, odstranite rezervno
kolo in/ali škatlo za shranjevanje.
F

Č

rn zamašek brez pritiska zavrtite za četrt
vrtljaja v nasprotni smeri urnega kazalca in
ga odstranite.
F

M

oder zamašek zavrtite za šestinko vrtljaja
v nasprotni smeri urnega kazalca.
F

O

dstranite zamašek.
7
Praktične informacije

226
508_sl_Chap07_info-pratiques_ed01-2016
F Priskrbite si steklenico aditiva AdBlue®.
Predno se lotite zlivanja vsebine steklenice
v rezervoar aditiva AdBlue
® preverite
datum trajanja ter pazljivo preberite
navodila za uporabo, ki so na nalepki
steklenice.
Pomembno : Če je rezervoar aditiva
AdBlue
® popolnoma prazen - kar potrdi
opozorilno sporočilo in nezmožnost
ponovnega zagona vozila - morate
v


rezervoar obvezno doliti najmanj
3,8

litra aditiva, to je 2 steklenici po
1,89

litra. F

V p
rimeru, da je po odstranitvi steklenice
na obodu ustja rezervoarja prišlo do
manjšega izlitja, obrišite predel z vlažno
krpo.
Če je ob dolivanju aditiva prišlo do
špricanja, predel takoj sperite s hladno
vodo in obrišite z mokro krpo.
Če je aditiv kristaliziral, za čiščenje
uporabite gobo in toplo vodo.
F
P
onovno namestite moder zamašek na
ustje rezervoarja in ga zavrtite za šestinko
vrtljaja v smeri urnega kazalca do konca.
F
N
amestite nazaj črn zamašek in ga brez
pritiska zavrtite za četrt vrtljaja v smeri
urnega kazalca. Preverite, ali je kontrolna
oznaka zamaška nasproti kontrolni oznaki
nosilca.
F

G
lede na opremljenost, pospravite nazaj
na dno prtljažnika rezervno kolo in/ali
škatlo za shranjevanje.
F

N
amestite preprogo prtljažnika in zaprite
prtljažna vrata.
Pomembno: V primeru dolivanja po
izpraznjenju aditiva , ki ga je potrdilo
sporočilo Top up emissions additive:
Starting prevented (Napolnite aditiv
sistema protionesnaževanja: zagon
motorja prepovedan), morate, predno
ponovno vzpostavite kontakt, obvezno
počakati približno 5 minut; medtem ne
odpirajte voznikovih vrat, ne odklepajte
vozila, ne vstavljajte ključa v kontaktno
ključavnico ali vstavljajte elektronskega
ključa sistema prostoročnega dostopa
in zagona vozila v potniškem prostoru.
Vzpostavite kontakt, nato, po premoru
10
sekund, zaženite motor.
Steklenice aditiva AdBlue® ne odvrzite
med gospodinjske odpadke. Odvrzite
jo v za to namenjen zbiralnik, ali jo
odložite na vašem prodajnem mestu.
Praktične informacije

227
508_sl_Chap08_en-cas-de-pannes_ed01-2016

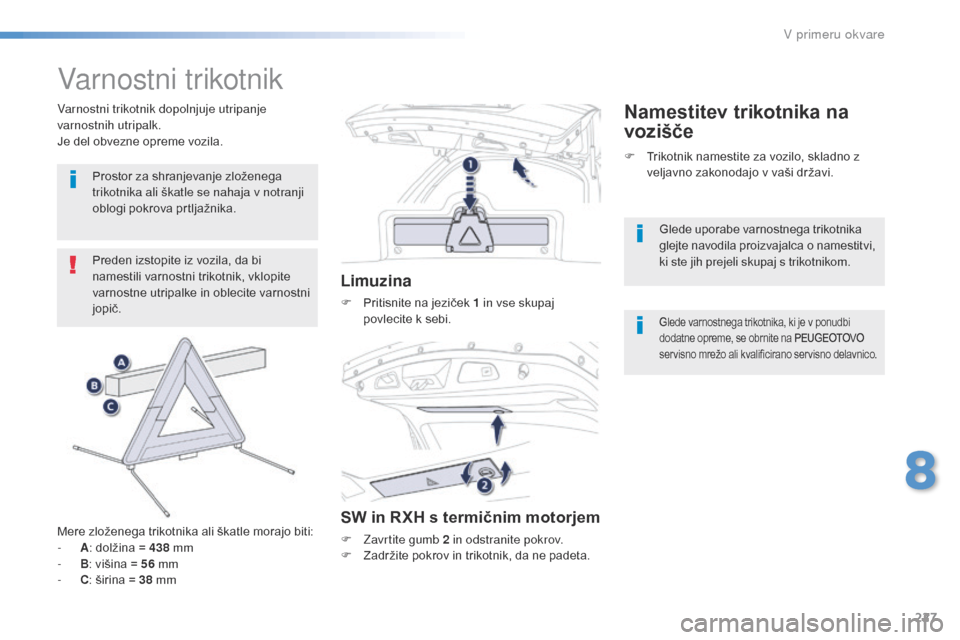

Varnostni trikotnik
Preden izstopite iz vozila, da bi
namestili varnostni trikotnik, vklopite
varnostne utripalke in oblecite varnostni
jopič.
Mere zloženega trikotnika ali škatle morajo biti:
-

A : d

olžina = 438 mm
-

B : v

išina = 56 mm
-

C : š

irina = 38 mm
Limuzina
F Pritisnite na jeziček 1 in vse skupaj
povlecite k sebi.
SW in RXH s termičnim motorjem
F Zavrtite gumb 2 in odstranite pokrov.
F Z adržite pokrov in trikotnik, da ne padeta. F

T
rikotnik namestite za vozilo, skladno z
veljavno zakonodajo v vaši državi.
Glede varnostnega trikotnika, ki je v ponudbi
dodatne opreme, se obrnite na PEUGEOTOVO
servisno mrežo ali kvalificirano servisno delavnico.
Namestitev trikotnika na
voziščeVarnostni trikotnik dopolnjuje utripanje
varnostnih utripalk.
Je del obvezne opreme vozila.
Prostor za shranjevanje zloženega
trikotnika ali škatle se nahaja v notranji
oblogi pokrova prtljažnika. Glede uporabe varnostnega trikotnika
glejte navodila proizvajalca o namestitvi,
ki ste jih prejeli skupaj s trikotnikom.
8
V primeru okvare

228
508_sl_Chap08_en-cas-de-pannes_ed01-2016
Pri vozilih, ki so opremljena z dizelskim
motorjem, je potrebno v primeru, če zmanjka
goriva, ponovno napolniti krogotok za gorivo.
Za vse različice, ki niso BlueHDi, si oglejte sliko
ustreznega motornega prostora.
Prekinitev dovoda goriva (dizelski motorji)
Več podatkov o nastavku v odprtini
posode za gorivo pri dizelskih motorjih
najdete v ustreznem poglavju.F

V
posodo nalijte najmanj pet litrov
plinskega olja.
F

O
dprite pokrov motornega prostora.
F

P
o potrebi odpnite pokrov za dostop do
črpalke za polnjenje krogotoka.
F

V
ključite črpalko za polnjenje krogotoka
plinskega olja in črpajte toliko časa, dokler
ne začutite upora (prvi pritisk je lahko težji).
F

Z
aganjajte zaganjalnik, dokler ne zaženete
motorja (če motorja ne morete zagnati
v prvem poskusu, počakajte približno
petnajst sekund in ponovno poizkusite).
F

Č
e po nekaj poskusih motorja še vedno
niste zagnali, ponovno vključite črpalko in
nato zaganjalnik.
F

Č
rpalko pospravite nazaj na njeno mesto in
zapnite pokrov.
F

Z
aprite pokrov motornega prostora.
Motor 1,6 litra HDi
F V posodo nalijte najmanj pet litrov plinskega olja.
F

O
dprite pokrov motornega prostora.
F

P
o potrebi odpnite pokrov za dostop do
črpalke za polnjenje krogotoka.
F

V
ključite ročno črpalko za polnjenje
krogotoka plinskega olja, dokler ne začne
gorivo teči v prozorno cev.
F

Z
aganjajte zaganjalnik, dokler ne zaženete
motorja (če motorja ne morete zagnati
v prvem poskusu, počakajte približno
petnajst sekund in ponovno poizkusite).
F

Č
e po nekaj poskusih motorja še vedno
niste zagnali, ponovno vključite črpalko in
nato zaganjalnik.
F

P
okrov namestite nazaj na njegovo mesto
in ga zapnite.
F

P
onovno zaprite pokrov motornega
prostora.
Motor 2 litra HDi
Če motorja ne morete zagnati v prvem
poskusu, ne vztrajajte. Ponovite
postopek.
Motorji BlueHDi
F V posodo nalijte najmanj pet litrov plinskega olja.
F

V
ključite kontakt (brez zagona motorja).
F

P
očakajte približno šest sekund, nato
izključite kontakt.
F

O
peracijo ponovite desetkrat.
F

Z
aganjajte zaganjalnik, dokler ne zaženete
motorja.
V primeru okvare

229
508_sl_Chap08_en-cas-de-pannes_ed01-2016
Komplet se nahaja v škatli za shranjevanje pod
talno oblogo v prtljažniku.Komplet sestavljata kompresor in vložek s
sredstvom za zamašitev predrte pnevmatike.
Z njim lahko začasno popravite
predrto
pnevmatiko.
To vam omogoča, da vozilo odpeljete v
najbližjo servisno delavnico.
S to opremo lahko zamašite večino lukenj
na pnevmatiki, do katerih je prišlo na vozni
površini pnevmatike ali na delu med vozno
površino in bočnim delom pnevmatike.
S kompresorjem lahko tudi kontrolirate in
uravnate tlak v pnevmatiki.

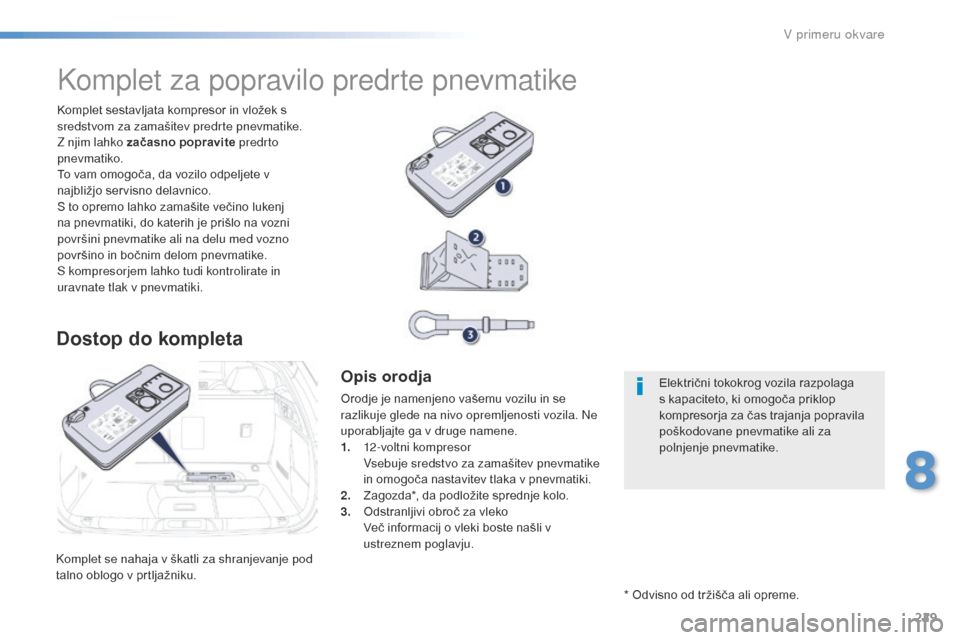

Komplet za popravilo predrte pnevmatike
Dostop do kompleta
Opis orodja
Orodje je namenjeno vašemu vozilu in se
razlikuje glede na nivo opremljenosti vozila. Ne
uporabljajte ga v druge namene.
1.
1

2-voltni kompresor
V

sebuje sredstvo za zamašitev pnevmatike
in omogoča nastavitev tlaka v pnevmatiki.
2.
Z

agozda*, da podložite sprednje kolo.
3.
O

dstranljivi obroč za vleko
V

eč informacij o vleki boste našli v
ustreznem poglavju.
*
Odvisno od tržišča ali opreme.Električni tokokrog vozila razpolaga
s kapaciteto, ki omogoča priklop
kompresorja za čas trajanja popravila
poškodovane pnevmatike ali za
polnjenje pnevmatike.
8
V primeru okvare

230
508_sl_Chap08_en-cas-de-pannes_ed01-2016
A. Stikalo v položaju za popravilo ali polnjenje
B. Stikalo za vklop I in izklop O
C.
G

umb za izpraznitev pnevmatike
D.
M

erilnik tlaka (v barih in p.s.i.)
E.
P

rostor, v katerem se nahajajo:
-

k
abel s pretvornikom za 12-voltno
vtičnico
-

r
azlični nastavki za polnjenje drugih
predmetov, kot so žoge, kolesne
pnevmatike itd.
Opis kompleta
F. Vložek s sredstvom za zamašitev
G. B ela cev s čepom za popravilo
H.
Č

rna cev za polnjenje
I.
N

alepka za omejitev hitrosti Nalepko za omejitev hitrosti I nalepite
na volan, da ne bi pozabili, da je ena od
pnevmatik zasilno popravljena.
Z zasilno popravljeno pnevmatiko ne
smete preseči hitrosti 80 km/h.
V primeru okvare
