1. Réservoir du liquide de direction assistée.
2. Réservoir du liquide de lave-vitre et de
lave-projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
P

oint de masse déporté (-).
8.
F

iltre à air.
9.
J

auge d'huile moteur.
10.
R

emplissage de l'huile moteur.

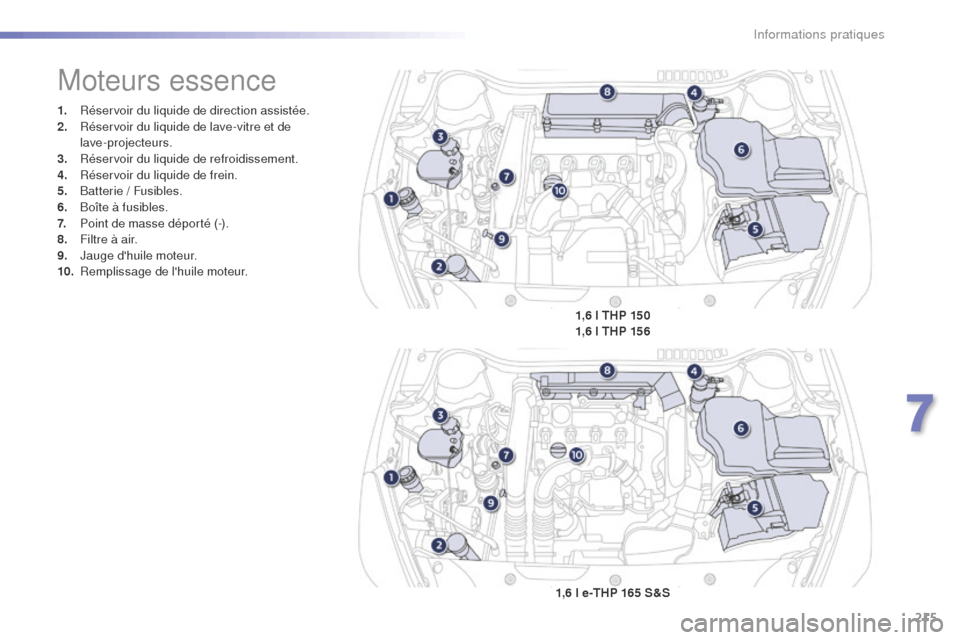

Moteurs essence
1,6 l THP 1501,6 l THP 156
1,6 l e-THP 165 S&S
7
Informations pratiques

216
1. Réservoir du liquide de direction assistée.
2. Réservoir du liquide de lave-vitre et de
lave-projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
P

oint de masse (borne "-").
8.
F

iltre à air.
9.
J

auge d'huile moteur.
10.
R

emplissage de l'huile moteur.
11.
P

ompe de réamorçage*.
12 .
V

is de dégazage*.
* Suivant motorisation.
Moteurs Diesel
2,0 l HDi 140 2,0 l HDi 136
2,0 l HDi 163
Informations pratiques

217

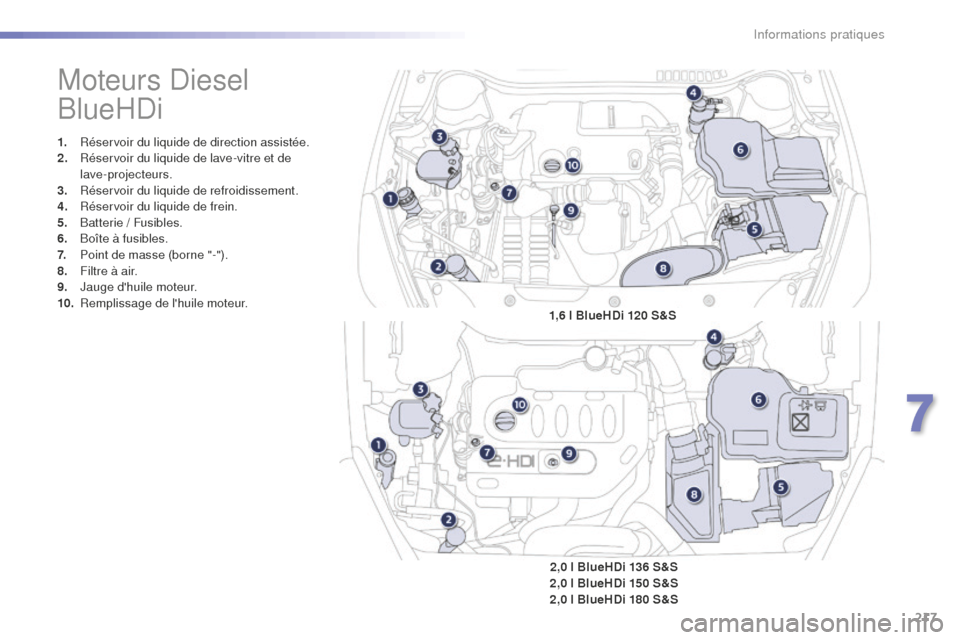

Moteurs Diesel
BlueHDi
1. Réservoir du liquide de direction assistée.
2. Réservoir du liquide de lave-vitre et de
lave-projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
P

oint de masse (borne "-").
8.
F

iltre à air.
9.
J

auge d'huile moteur.
10.
R

emplissage de l'huile moteur.
2,0 l BlueHDi 136 S&S
2,0 l BlueHDi 150 S&S
2,0 l BlueHDi 180 S&S
1,6 l BlueHDi 120 S&S
7
Informations pratiques

218
Vérification des niveaux
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30
minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5
000 kms.
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel
: le niveau
correct doit se situer entre les repères A
et
B.
A = MA XI
B = MINI Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Informations pratiques

219
Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Dévissez
le bouchon, moteur froid, pour le
vérifier. Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.

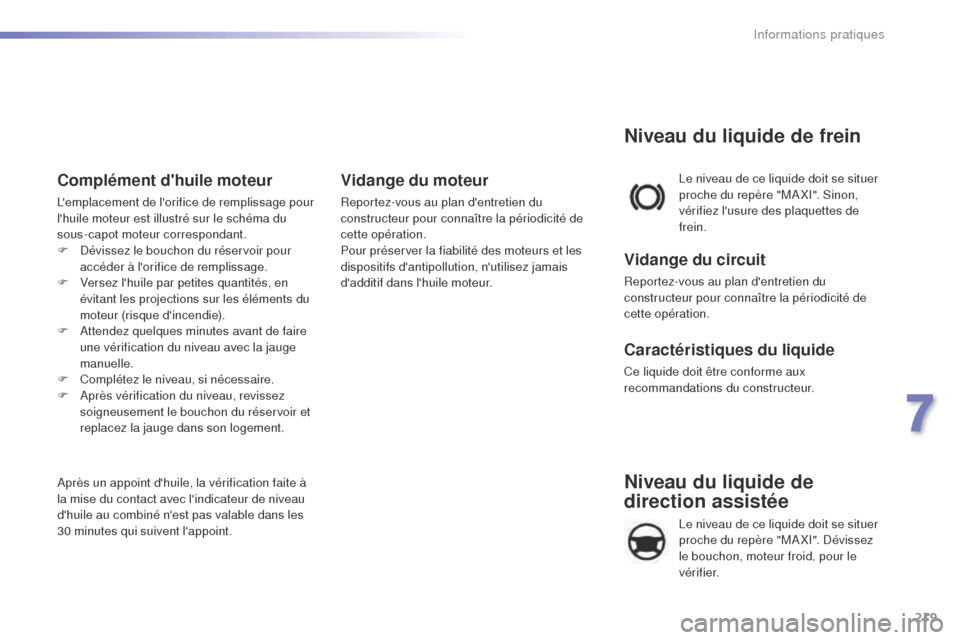

Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification faite à
la mise du contact avec l'indicateur de niveau
d'huile au combiné n'est pas valable dans les
30


minutes qui suivent l'appoint.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
7
Informations pratiques

220
Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
De plus, le circuit de refroidissement étant sous
pression, attendez au moins une heure après
l'arrêt du moteur pour intervenir.
Afin d'éviter tout risque de brûlure, dévissez le
bouchon de deux tours pour laisser retomber la
pression. Lorsque celle-ci est retombée, retirez
le bouchon et complétez le niveau.
Vidange du circuit
Ce liquide ne nécessite aucun renouvellement.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l'eau.
Niveau du liquide lave-vitre
et lave-projecteurs
Pour les véhicules équipés de lave-
projecteurs, le niveau mini de ce
liquide vous est indiqué par un signal
sonore et un message sur l'afficheur
du combiné. Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Produits usagés
Le niveau minimum de cet additif vous
est indiqué par l'allumage de ce témoin,
accompagné d'un signal sonore et d'un
message sur l'afficheur du combiné.
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur. Complétez le niveau au prochain arrêt du
véhicule.
En conditions hivernales, il est
recommandé d'utiliser du liquide à base
d'alcool éthylique ou de méthanol.
Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur
:
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou par un atelier
qualifié.
Informations pratiques

221
Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées
(pour les versions sans collier
rapide) et l'état de propreté des
branchements.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V de
technologie et de caractéristiques spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT ou
dans un atelier qualifié.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
Dès que les conditions de circulation
le permettent, régénérez le filtre en
roulant à une vitesse d'au moins
60

km/h jusqu'à l'extinction du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la
vérification des niveaux, reportez-vous
à la rubrique correspondante.
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau PEUGEOT ou par un atelier qualifié.
En cas d'opération sur la batterie 12 V,
reportez-vous à la rubrique correspondante
pour connaître les précautions à prendre avant
toute intervention.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent
.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables. par l'allumage temporaire de ce témoin,
accompagné d'un message sur l'écran
multifonction.
7
Informations pratiques

222
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état des freins,
même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Plaquettes de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.
État d'usure des disques de
freins Frein de stationnement
électrique
Ce système ne nécessite aucun
contrôle particulier. Néanmoins,
en cas de problème, n'hésitez pas
à faire vérifier le système par le
réseau PEUGEOT ou par un atelier
qualifié.
N'utilisez que des produits
recommandés par PEUGEOT
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que
le circuit de freinage, PEUGEOT
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l'humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein
: l'efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié. Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la
rubrique correspondante.
Informations pratiques
