2016 Peugeot 508 RXH Manuel du propriétaire (in French)

23

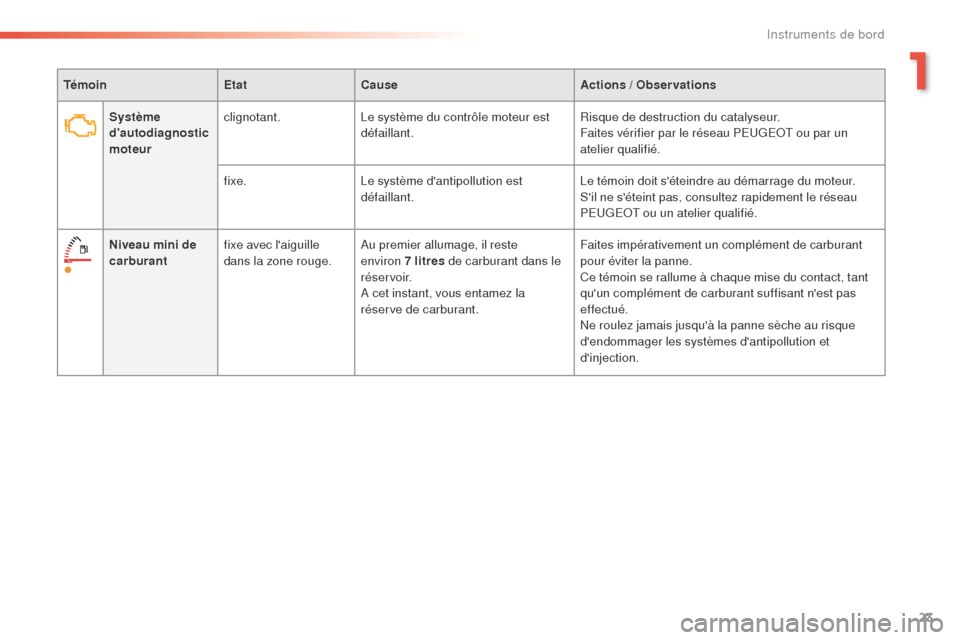

TémoinEtatCause Actions / Observations
Système
d'autodiagnostic
moteur clignotant.
Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
fixe. Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
Niveau mini de
carburant fixe avec l'aiguille
dans la zone rouge. Au premier allumage, il reste
environ 7 litres de carburant dans le
réservoir.
A cet instant, vous entamez la
réserve de carburant. Faites impérativement un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact, tant
qu'un complément de carburant suffisant n'est pas
effectué.
Ne roulez jamais jusqu'à la panne sèche au risque
d'endommager les systèmes d'antipollution et
d'injection.
1
Instruments de bord

24
Témoin dans l'afficheur
du combinéEtat
Cause Actions / Observations
Additif AdBlue
®
(Diesel BlueHDi) fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2
400 km.Faites rapidement un appoint en additif AdBlue
® :
a
dressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération.
+ clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage.L'autonomie de roulage est comprise
entre 0

km et 600

km. Faites impérativement
un appoint en additif AdBlue
®
pour éviter la panne

: adressez-vous au réseau
PEUGEOT ou à un atelier qualifié ou effectuez vous-
même cette opération.
clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réservoir d'additif AdBlue
® est
vide

: le dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en additif AdBlue® :
a
dressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération.
Il est impératif de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réservoir d'additif.
Pour faire l'appoint ou pour plus d'informations sur l'additif AdBlue
®, reportez-vous à la rubrique correspondante.
Instruments de bord

25

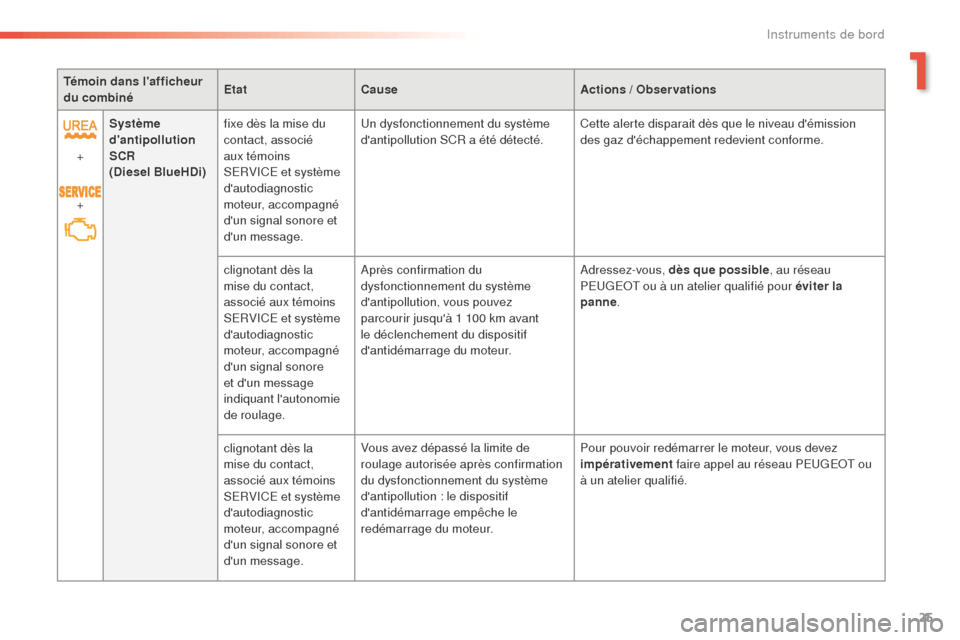

Témoin dans l'afficheur
du combinéEtat
Cause Actions / Observations
+
+ Système
d'antipollution
SCR
(Diesel BlueHDi)
fixe dès la mise du
contact, associé
aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Un dysfonctionnement du système
d'antipollution SCR a été détecté.
Cette alerte disparait dès que le niveau d'émission
des gaz d'échappement redevient conforme.
clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. Après confirmation du
dysfonctionnement du système
d'antipollution, vous pouvez
parcourir jusqu'à 1
100 km avant
le déclenchement du dispositif
d'antidémarrage du moteur. Adressez-vous, dès que possible
, au réseau
PEUGEOT ou à un atelier qualifié pour éviter la
panne .
clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Vous avez dépassé la limite de
roulage autorisée après confirmation
du dysfonctionnement du système
d'antipollution


: le dispositif
d'antidémarrage empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire appel au réseau PEUGEOT ou
à un atelier qualifié.
1
Instruments de bord

26
Témoin dans l'afficheur
du combinéEtat
Cause Actions / Observations
Pression d'huile
moteur fixe.
Le circuit de lubrification du moteur
est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGEOT ou un atelier qualifié.
Charge batterie fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d'alternateur
détendue ou sectionnée...). Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
Por te(s)
ouver te(s) fixe et associé à un
message localisant
l'ouvrant, si la vitesse
est inférieure à
10


km/h.Une porte ou le coffre est resté(e)
ouvert(e).
Fermez l'ouvrant concerné.
fixe, associé à un
message localisant
l'ouvrant et complété
d'un signal sonore,
si la vitesse est
supérieure à 10
km/h.
Instruments de bord

27

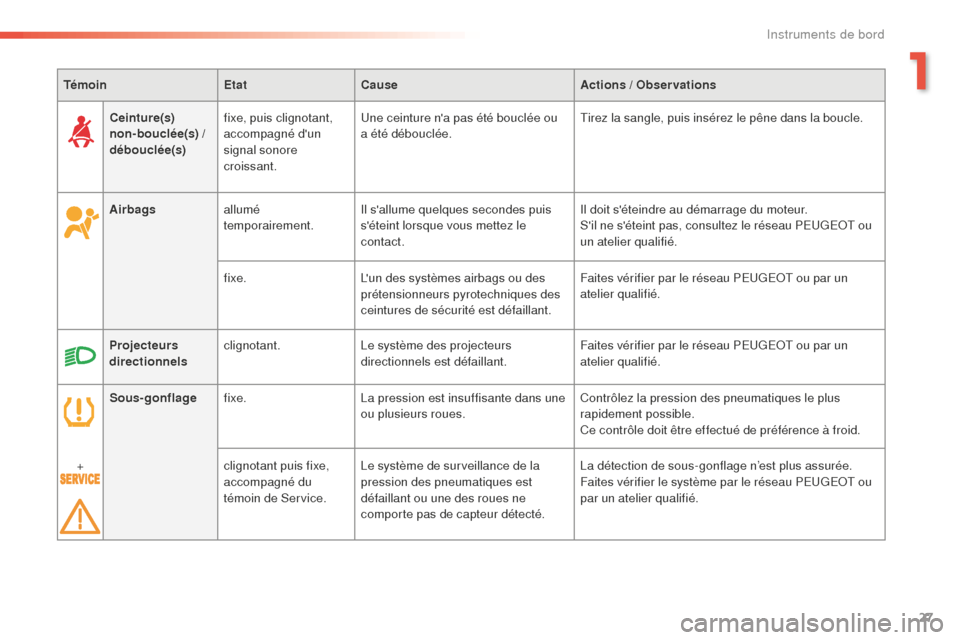

TémoinEtatCause Actions / Observations
Airbags allumé
temporairement. Il s'allume quelques
secondes puis
s'éteint lorsque vous mettez le
contact. Il doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
fixe. L'un des systèmes airbags ou des
prétensionneurs pyrotechniques des
ceintures de sécurité est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Projecteurs
directionnels clignotant.
Le système des projecteurs
directionnels est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Ceinture(s)
non-bouclée(s) /
débouclée(s)
fixe, puis clignotant,
accompagné d'un
signal sonore
croissant. Une ceinture n'a pas été bouclée ou
a été débouclée.
Tirez la sangle, puis insérez le pêne dans la boucle.
Sous-gonflage fixe. La pression est insuffisante dans une
ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
+ clignotant puis fixe,
accompagné du
témoin de Service.Le système de surveillance de la
pression des pneumatiques est
défaillant ou une des roues ne
comporte pas de capteur détecté. La détection de sous-gonflage n’est plus assurée.
Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
1
Instruments de bord

28
1
2
2
2
2
3
3
3
3
3
3
3
Afficheur du combiné
A l'arrêt, utilisez la molette gauche du
volant pour naviguer dans les menus afin
de configurer les paramètres du véhicule
(équipements de conduite et de confort, ...).
-

A
ppui : accéder au Menu général , valider
la sélection.
-

R
otation (hors menu) : défilement des
différentes fonctions actives disponibles.
-

R
otation (dans menu) : se déplacer vers le
haut ou vers le bas dans le menu.
Menu général*
Paramètres véhicule Réglages afficheur
Préchauffage / Préventilation
Accueil conducteur
Accès au véhicule
Déverrouillage coffre seul
Aide à la conduite Vitesses mémorisées
Essuie vitre AR en marche AR
Frein de parking auto.
Eclairage Eclairage d'accueil
Eclairage d'accompagnement
Projecteurs directionnels Paramètres Choix des harmonies
Choix de la langue
Choix des unités
Consommation
1
2
2
2
3
3
1
2
* Suivant version. Température
Instruments de bord

29

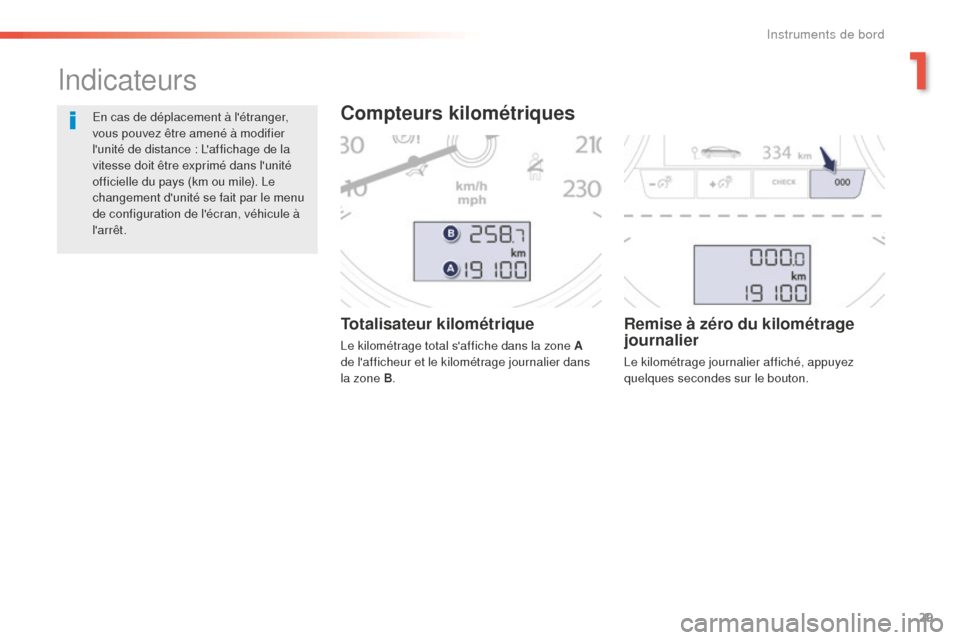

Totalisateur kilométrique
Le kilométrage total s'affiche dans la zone A
de l'afficheur et le kilométrage journalier dans
la zone B.
Remise à zéro du kilométrage
journalier
Le kilométrage journalier affiché, appuyez
quelques secondes sur le bouton.
Indicateurs
Compteurs kilométriquesEn cas de déplacement à l'étranger,
vous pouvez être amené à modifier
l'unité de distance : L'affichage de la
vitesse doit être exprimé dans l'unité
officielle du pays (km ou mile). Le
changement d'unité se fait par le menu
de configuration de l'écran, véhicule à
l'arrêt.
1
Instruments de bord

30
Indicateur de
température du liquide de
refroidissement
Moteur tournant, quand l'aiguille se trouve :
- d ans la zone A , la température est
correcte,
-

d
ans la zone B, la température est trop
élevée ; le témoin d'alerte centralisée
STOP s'allume, accompagné d'un signal
sonore et d'un message sur l'afficheur du
combiné.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié. Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau
:
F
a
ttendez le refroidissement du moteur,
F
d
évissez le bouchon de deux tours pour
laisser tomber la pression,
F
l
orsque la pression est tombée, retirez le
bouchon,
F
c
omplétez le niveau jusqu'au repère
" M A X I ".
A la mise du contact ou véhicule roulant, il
indique la température d'huile moteur.
Aiguille dans la zone C, la température est
correcte.
Aiguille dans la zone D , la température est trop
élevée.
Réduisez votre vitesse pour l'abaisser.
Indicateur de température
d'huile moteur
Attention au risque de brûlure
lors du remplissage du liquide de
refroidissement. Ne pas remplir au-
delà du niveau maxi (indiqué sur le
réservoir).
Instruments de bord
