2016 Peugeot 508 RXH Manuel du propriétaire (in French)

15

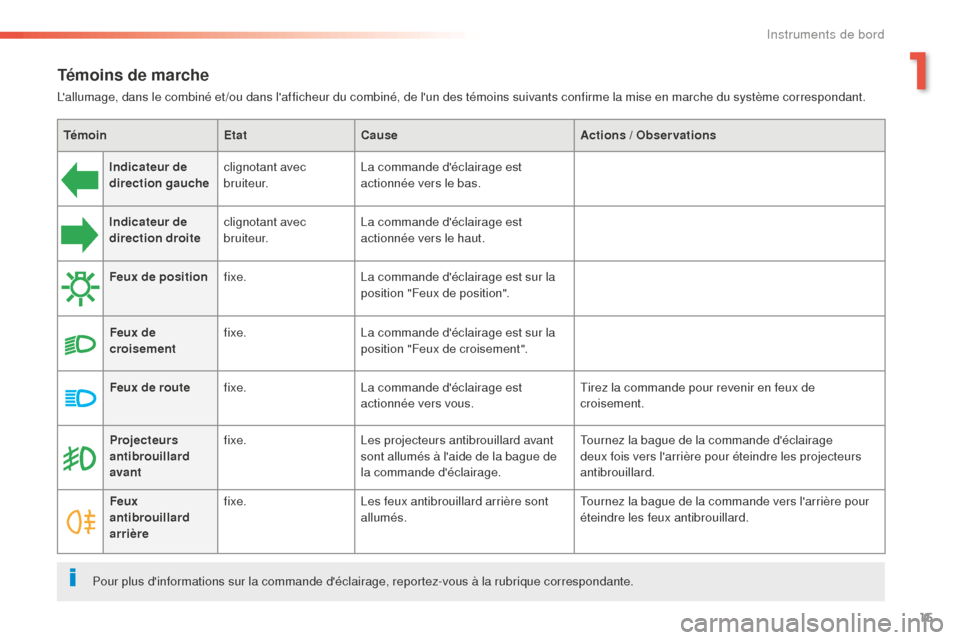

Témoins de marche
L'allumage, dans le combiné et /ou dans l'afficheur du combiné, de l'un des témoins suivants confirme la mise en marche du système correspondant.Témoin EtatCause Actions / Observations
Indicateur de
direction gauche clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le bas.
Indicateur de
direction droite clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le haut.
Feux de position fixe. La commande d'éclairage est sur la
position "Feux de position".
Feux de
croisement fixe.
La commande d'éclairage est sur la
position "Feux de croisement".
Feux de route fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Projecteurs
antibrouillard
avant fixe.
Les projecteurs antibrouillard avant
sont allumés à l'aide de la bague de
la commande d'éclairage. Tournez la bague de la commande d'éclairage
deux fois vers l'arrière pour éteindre les projecteurs
antibrouillard.
Feux
antibrouillard
arrière fixe.
Les feux antibrouillard arrière sont
allumés. Tournez la bague de la commande vers l'arrière pour
éteindre les feux antibrouillard.
Pour plus d'informations sur la commande d'éclairage, reportez-vous à la rubrique correspondante.
1
Instruments de bord

16
TémoinEtatCause Actions / Observations
Préchauffage
moteur Diesel fixe.
Le contacteur est sur la 2
ème position
(Contact) ou le bouton de démarrage
" START/STOP " a été actionné. Attendez l'extinction du témoin avant de démarrer.
A l'extinction, le démarrage est immédiat, à condition
:
-

d
e débrayer pour une boîte manuelle,
-

d
e maintenir l'appui sur la pédale de frein pour
une boîte automatique.
La durée d'allumage est déterminée par les conditions
climatiques ( jusqu'à environ trente
secondes en
conditions climatiques extrêmes).
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin, puis
démarrer le moteur.
Frein de
stationnement fixe.
Le frein de stationnement est serré
ou mal desserré. Desserrez le frein de stationnement pour éteindre le
témoin ; pied sur la pédale de frein.
Respectez les consignes de sécurité.
Pour plus d'informations sur le frein de stationnement,
reportez-vous à la rubrique correspondante.
Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes. Activez la fonction (selon pays de commercialisation)
par le menu de configuration du véhicule ou consultez
le réseau PEUGEOT ou un atelier qualifié si le
serrage / desserrage automatique n'est plus possible.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Instruments de bord

17
TémoinEtatCause Actions / Observations
Essuyage
automatique fixe.
La commande d'essuie-vitre est
actionnée vers le bas. Le balayage automatique de l'essuie-vitre avant est
activé.
Pour désactiver l'essuyage automatique, actionnez
la commande vers le bas ou placez la commande
d'essuie-vitre sur une autre position.
Système
d'airbag
passager fixe dans l'afficheur
des témoins de
ceinture et d'airbag
frontal passager. La commande, située dans la
boîte à gants, est actionnée sur la
position


"ON".
L'airbag frontal passager est activé.
Dans ce cas, n'installez pas de siège
enfant "dos à la route" à cette place. Actionnez la commande sur la position "OFF"
pour
neutraliser l'airbag frontal passager.
Dans ce cas, vous pouvez installer un siège
enfant "dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte Airbags
allumé).
Stop & Star t fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements...), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
S TA R T.
clignotant
quelques


secondes,
puis s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur le Stop & Start, reportez-
vous à la rubrique correspondante.
1
Instruments de bord

18
Témoins de neutralisation
L'allumage de l'un des témoins suivants confirme l'arrêt volontaire du système correspondant.
Celui-ci peut s'accompagner d'un signal sonore et d'un message sur l'afficheur du combiné.Témoin EtatCause Actions / Observations
Système
d'airbag
passager fixe dans le combiné
et /ou dans l'afficheur
des témoins de
ceinture et d'airbag
frontal passager. La commande, située dans la boîte
à gants, est actionnée sur la position
"
OFF ".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un siège
enfant "dos à la route", sauf en cas
d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags
allumé). Actionnez la commande sur la position "
ON" pour
activer l'airbag frontal passager.
Dans ce cas, n'installez pas de siège enfant "dos à la
route" à cette place.
Contrôle
dynamique de
stabilité
(CDS/ASR) fixe.
La touche est actionnée et le voyant
s'allume.
Le CDS/ASR est désactivé.
CDS
: contrôle dynamique de
stabilité.
ASR


: antipatinage de roues.Appuyez sur la touche pour activer le CDS/ASR. Son
voyant s'éteint.
Le système CDS/ASR est automatiquement mis en
oeuvre au démarrage du véhicule.
En cas de désactivation, le système se réactive
automatiquement à partir d'environ 50
km/h.
Pour plus d'informations sur le système ESC (CDS/
ASR), reportez-vous à la rubrique correspondante.
Instruments de bord

19

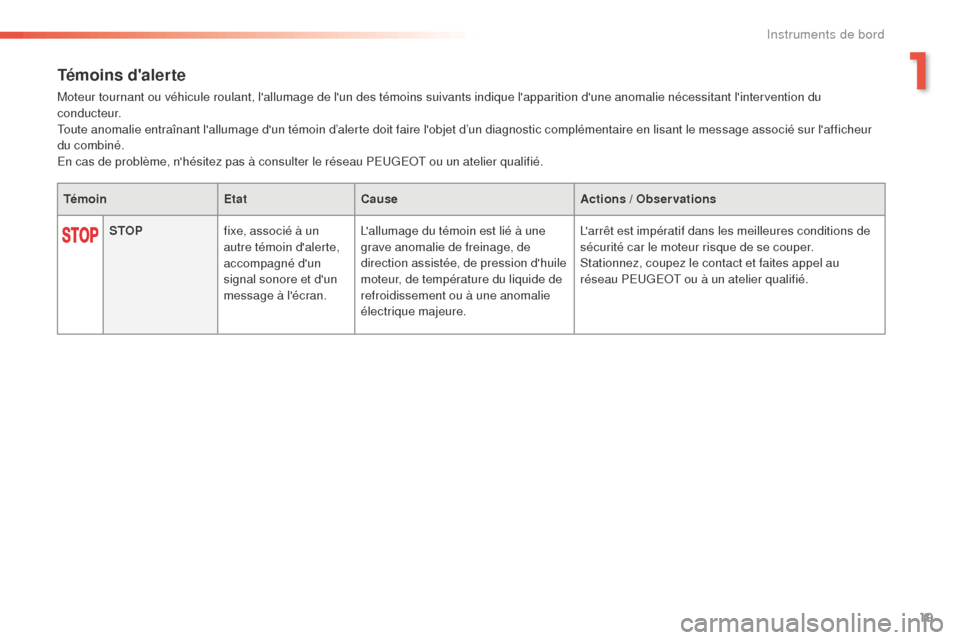

Témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage de l'un des témoins suivants indique l'apparition d'une anomalie nécessitant l'intervention du
c o n d u c t e u r.
Toute anomalie entraînant l'allumage d'un témoin d’alerte doit faire l'objet d’un diagnostic complémentaire en lisant le message associé sur l'afficheur
du combiné.
En cas de problème, n'hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifié.Témoin EtatCause Actions / Observations
STOP fixe, associé à un
autre témoin d'alerte,
accompagné d'un
signal sonore et d'un
message à l'écran. L'allumage du témoin est lié à une
grave anomalie de freinage, de
direction assistée, de pression d'huile
moteur, de température du liquide de
refroidissement ou à une anomalie
électrique majeure. L'arrêt est impératif dans les meilleures conditions de
sécurité car le moteur risque de se couper.
Stationnez, coupez le contact et faites appel au
réseau PEUGEOT ou à un atelier qualifié.
1
Instruments de bord

20
Serviceallumé
temporairement. Des anomalies mineures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie à l'aide du message associé,
comme
:
-

l
e niveau mini d'huile moteur,
-

l
e niveau mini du réservoir de liquide lave-vitre /
lave-projecteurs,
-

l
'usure de la pile de la télécommande,
-

l
a baisse de la pression des pneumatiques,
-

l
a saturation du filtre à particules (FAP) sur les
véhicules Diesel.
Pour plus d'informations sur le contrôle du filtre à
particules, reportez-vous la rubrique correspondante.
Pour les autres anomalies, consultez le réseau
PEUGEOT ou un atelier qualifié.
fixe. Des anomalies majeures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie en consultant le message qui
s'affiche et consultez impérativement le réseau
PEUGEOT ou un atelier qualifié.
fixe, associé à
l'affichage clignotant
puis fixe de la clé
d'entretien. L'échéance de révision est
dépassée.
Uniquement avec les versions Diesel BlueHDi.
La révision de votre véhicule doit être effectuée dès
que possible.
Témoin
EtatCause Actions / Observations
Instruments de bord

21
TémoinEtatCause Actions / Observations

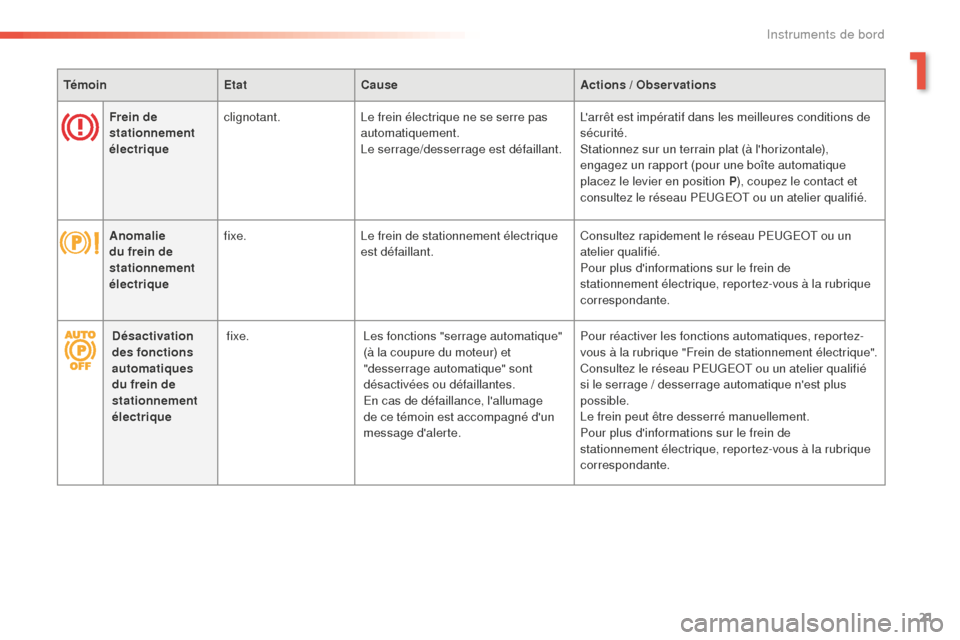

Frein de
stationnement
électrique clignotant.
Le frein électrique ne se serre pas
automatiquement.
Le serrage/desserrage est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez sur un terrain plat (à l'horizontale),
engagez un rapport (pour une boîte automatique
placez le levier en position P
), coupez le contact et
consultez le réseau PEUGEOT ou un atelier qualifié.
Anomalie
du frein de
stationnement
électrique fixe.
Le frein de stationnement électrique
est défaillant. Consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Désactivation
des fonctions
automatiques
du frein de
stationnement
électrique fixe.
Les fonctions "serrage automatique"
(à la coupure du moteur) et
"desserrage automatique" sont
désactivées ou défaillantes.
En cas de défaillance, l'allumage
de ce témoin est accompagné d'un
message d'alerte. Pour réactiver les fonctions automatiques, reportez-
vous à la rubrique "Frein de stationnement électrique".
Consultez le réseau PEUGEOT ou un atelier qualifié
si le serrage / desserrage automatique n'est plus
possible.
Le frein peut être desserré manuellement.
Pour plus d'informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
1
Instruments de bord

22
Contrôle
dynamique de
stabilité
(CDS/ASR)clignotant.
La régulation du CDS/ASR s'active. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule, en cas de perte
d'adhérence ou de trajectoire.
fixe. Le système CDS/ASR est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Antiblocage des
roues (ABS)
fixe.
Le système d'antiblocage des roues
est défaillant. Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Freinage
fixe. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites l'appoint avec un liquide référencé PEUGEOT.
Si le problème persiste, faites vérifier le circuit par le
réseau PEUGEOT ou par un atelier qualifié.
+ fixe, associé au
témoin ABS.Le répartiteur électronique de
freinage (REF) est défaillant. L'arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Témoin
EtatCause Actions / Observations
Instruments de bord
