31
308_hr_Chap01_instruments-de-bord_ed02-2015

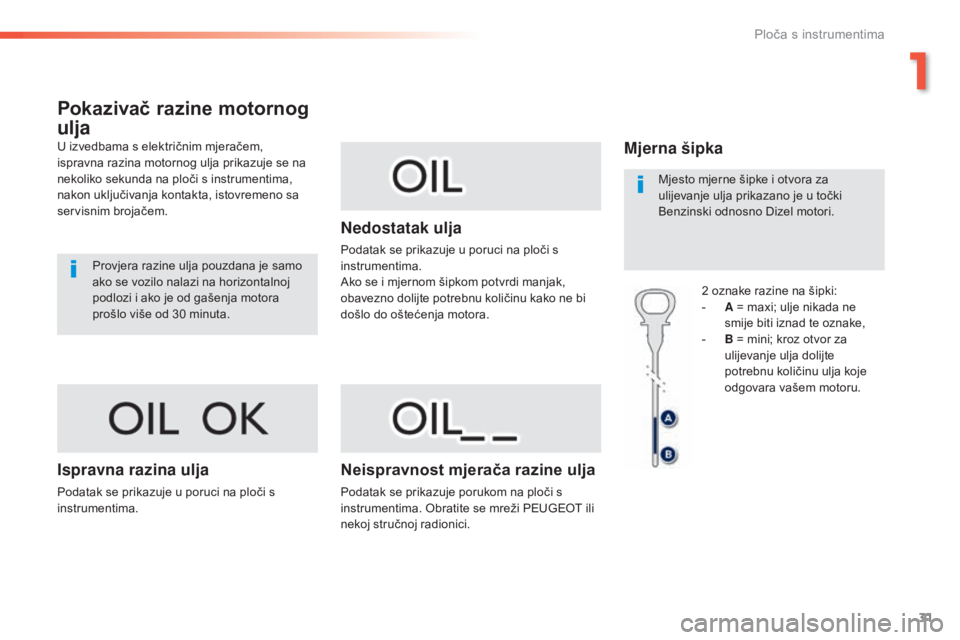

Pokazivač razine motornog
ulja
U izvedbama s električnim mjeračem,
ispravna razina motornog ulja prikazuje se na
nekoliko sekunda na ploči s instrumentima,
nakon uključivanja kontakta, istovremeno sa
servisnim brojačem.Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora
prošlo više od 30 minuta.
Ispravna razina ulja
Podatak se prikazuje u poruci na ploči s
instrumentima.
Nedostatak ulja
Podatak se prikazuje u poruci na ploči s
instrumentima.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Neispravnost mjerača razine ulja
Podatak se prikazuje porukom na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Mjerna šipka
2 oznake razine na šipki:
- A = maxi; ulje nikada ne
smije biti iznad te oznake,
-

B
= mini; kroz otvor za
ulijevanje ulja dolijte
potrebnu količinu ulja koje
odgovara vašem motoru.
Mjesto mjerne šipke i otvora za
ulijevanje ulja prikazano je u točki
Benzinski odnosno Dizel motori.
1
Ploča s instrumentima

32

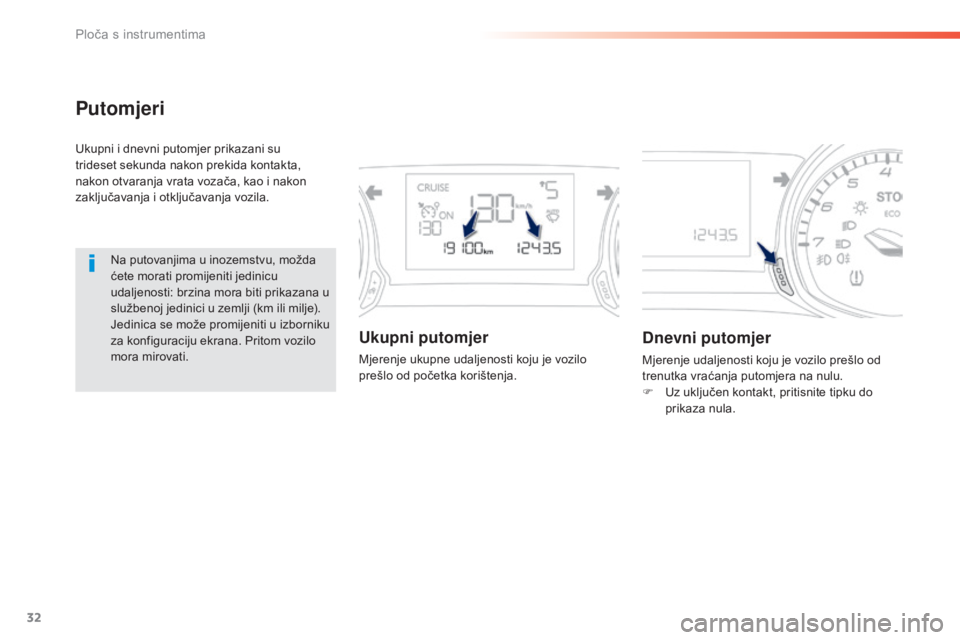

Putomjeri
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.Na putovanjima u inozemstvu, možda
ćete morati promijeniti jedinicu
udaljenosti: brzina mora biti prikazana u
službenoj jedinici u zemlji (km ili milje).
Jedinica se može promijeniti u izborniku
za konfiguraciju ekrana. Pritom vozilo
mora mirovati.
Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Dnevni putomjer
Mjerenje udaljenosti koju je vozilo prešlo od
trenutka vraćanja putomjera na nulu.
F
U
z uključen kontakt, pritisnite tipku do
prikaza nula.
Ploča s instrumentima

33
308_hr_Chap01_instruments-de-bord_ed02-2015
Reostat za podešavanje osvijetljenosti
Reostat služi za ručno podešavanje osvijetljenosti
ploče s instrumentima i taktilnog ekrana.
Ploča s instrumentima
Uz upaljena svjetla, pritiskom na tipku mijenja
se osvijetljenost vozačkog mjesta, taktilnog
ekrana i jačina prigušene rasvjete. Kad
postignete željenu osvijetljenost, otpustite
tipku.
Taktilni ekran
F Pritisnite izbornik "Konfiguracija ".
F P odesite svjetlinu pritiscima na tipku " +" ili
" - " (samo za taktilni ekran).
Može raditi samo kad su upaljena
svjetla vozila.
1
Ploča s instrumentima

34
Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).

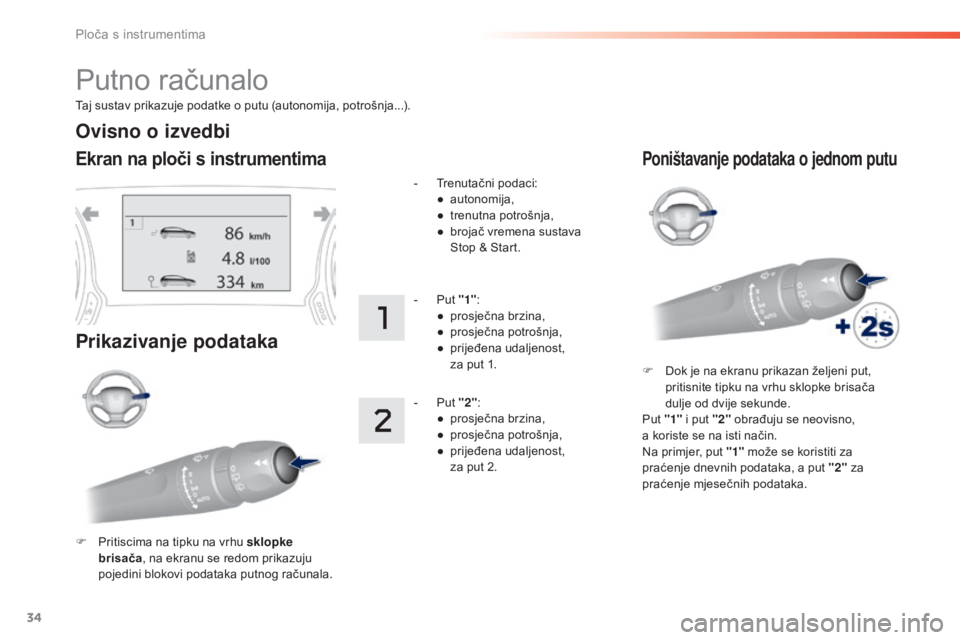

Putno računalo
Ekran na ploči s instrumentima
Prikazivanje podataka
F Pritiscima na tipku na vrhu sklopke brisača , na ekranu se redom prikazuju
pojedini blokovi podataka putnog računala. -

T
renutačni podaci:
●
a
utonomija,
●
t
renutna potrošnja,
●
b
rojač vremena sustava
Stop & Start.
-
P
ut "1"
:
●
pro
sječna brzina,
●
pro
sječna potrošnja,
●
pr
ijeđena udaljenost,
z

a put 1.
-
P
ut "2"
:
●
pro
sječna brzina,
●
pro
sječna potrošnja,
●
pr
ijeđena udaljenost,
z

a put 2.
Ovisno o izvedbi
Poništavanje podataka o jednom putu
F Dok je na ekranu prikazan željeni put,
pritisnite tipku na vrhu sklopke brisača
dulje od dvije sekunde.
Put "1" i put "2" obrađuju se neovisno,
a
koriste se na isti način.
Na primjer, put "1" može se koristiti za
praćenje dnevnih podataka, a put "2" za
praćenje mjesečnih podataka.
Ploča s instrumentima

35
308_hr_Chap01_instruments-de-bord_ed02-2015

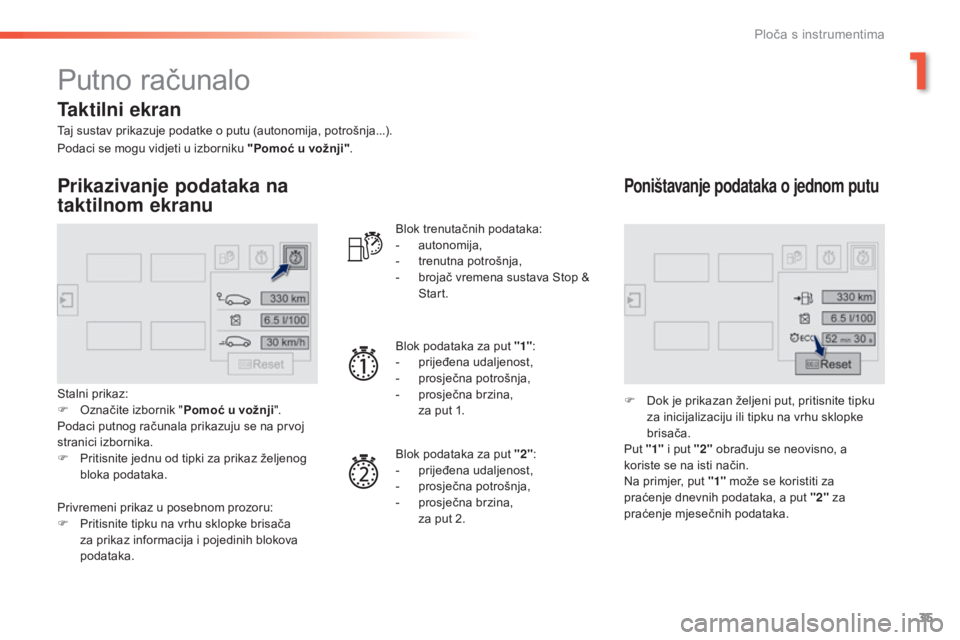

Putno računalo
Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).
Prikazivanje podataka na
taktilnom ekranu
Stalni prikaz:
F O značite izbornik " Pomoć u vožnji".
Podaci putnog računala prikazuju se na prvoj
stranici izbornika.
F

P
ritisnite jednu od tipki za prikaz željenog
bloka podataka. Blok trenutačnih podataka:
-
a

utonomija,
-
t
renutna potrošnja,
-
b
rojač vremena sustava Stop &
Start.
Blok podataka za put "1" :
-
pr
ijeđena udaljenost,
- pro sječna potrošnja,
- p rosječna brzina,
z

a put 1.
Blok podataka za put "2" :
-
pr

ijeđena udaljenost,
-
pro

sječna potrošnja,
-

p
rosječna brzina,
z

a put 2.
Poništavanje podataka o jednom putu
F Dok je prikazan željeni put, pritisnite tipku za inicijalizaciju ili tipku na vrhu sklopke
brisača.
Put "1" i put "2" obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1" može se koristiti za
praćenje dnevnih podataka, a put "2" za
praćenje mjesečnih podataka.
Podaci se mogu vidjeti u izborniku "Pomoć u vožnji"
.
Privremeni prikaz u posebnom prozoru:
F

P

ritisnite tipku na vrhu sklopke brisača
za prikaz informacija i pojedinih blokova
podataka.
Taktilni ekran
1
Ploča s instrumentima

36

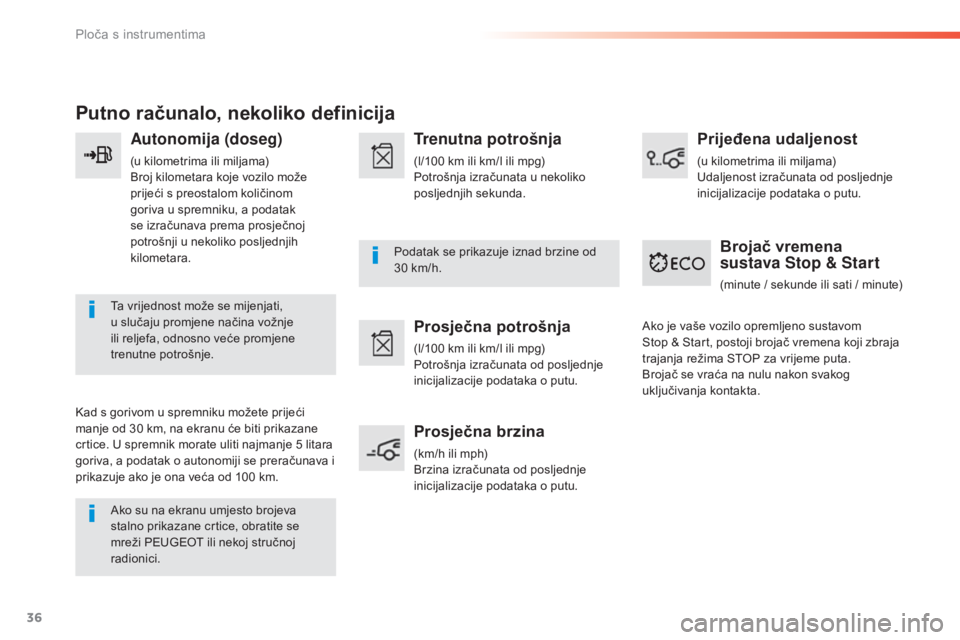

Putno računalo, nekoliko definicija
Autonomija (doseg)
(u kilometrima ili miljama)
Broj kilometara koje vozilo može
prijeći s preostalom količinom
goriva u spremniku, a podatak
se izračunava prema prosječnoj
potrošnji u nekoliko posljednjih
kilometara.
Ta vrijednost može se mijenjati,
u

slučaju promjene načina vožnje
ili reljefa, odnosno veće promjene
trenutne potrošnje.
Kad s gorivom u spremniku možete prijeći
manje od 30
km, na ekranu će biti prikazane
crtice. U spremnik morate uliti najmanje 5
litara
goriva, a podatak o autonomiji se preračunava i
prikazuje ako je ona veća od 100
km.
Ako su na ekranu umjesto brojeva
stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici. Podatak se prikazuje iznad brzine od
30
km/h.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
P otrošnja izračunata u nekoliko
posljednjih sekunda.
Prosječna potrošnja
(l/100 km ili km/l ili mpg)
P otrošnja izračunata od posljednje
inicijalizacije podataka o putu.
Prosječna brzina
(km/h ili mph)
Brzina izračunata od posljednje
inicijalizacije podataka o putu.
Prijeđena udaljenost
(u kilometrima ili miljama)
Udaljenost izračunata od posljednje
inicijalizacije podataka o putu.
Brojač vremena
sustava Stop & Start
(minute / sekunde ili sati / minute)
Ako je vaše vozilo opremljeno sustavom
Stop & Start, postoji brojač vremena koji zbraja
trajanja režima STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Ploča s instrumentima

37
308_hr_Chap01_instruments-de-bord_ed02-2015

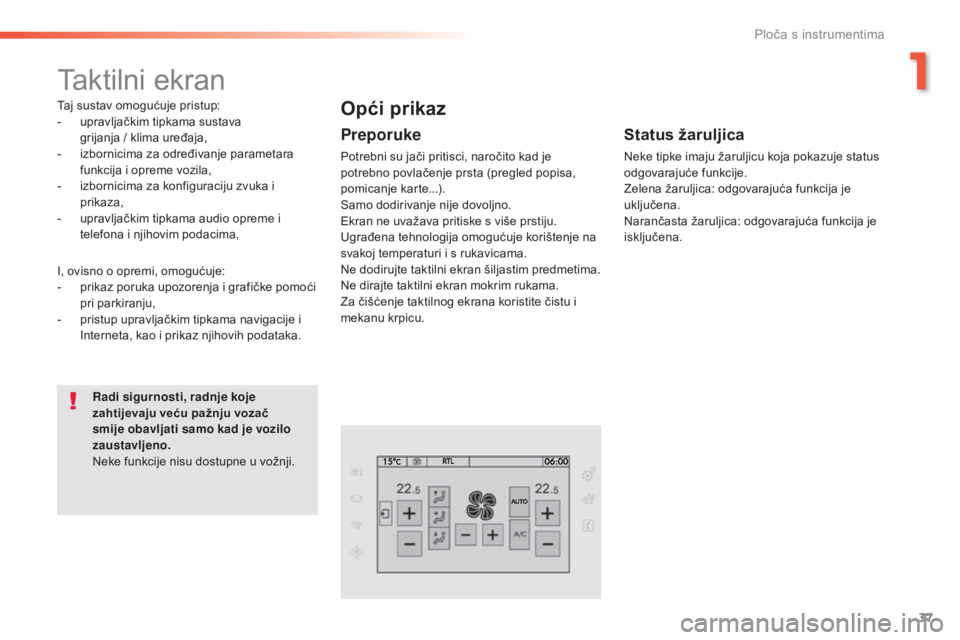

Taktilni ekran
Taj sustav omogućuje pristup:
- u pravljačkim tipkama sustava
grijanja / klima uređaja,
-

i
zbornicima za određivanje parametara
funkcija i opreme vozila,
-

i
zbornicima za konfiguraciju zvuka i
prikaza,
-

u
pravljačkim tipkama audio opreme i
telefona i njihovim podacima,
Radi sigurnosti, radnje koje
zahtijevaju veću pažnju vozač
smije obavljati samo kad je vozilo
zaustavljeno.
Neke funkcije nisu dostupne u vožnji.Opći prikaz
Preporuke
Potrebni su jači pritisci, naročito kad je
potrebno povlačenje prsta (pregled popisa,
pomicanje kar te...).
Samo dodirivanje nije dovoljno.
Ekran ne uvažava pritiske s više prstiju.
Ugrađena tehnologija omogućuje korištenje na
svakoj temperaturi i s rukavicama.
Ne dodirujte taktilni ekran šiljastim predmetima.
Ne dirajte taktilni ekran mokrim rukama.
Za čišćenje taktilnog ekrana koristite čistu i
mekanu krpicu.
I, ovisno o opremi, omogućuje:
-

p

rikaz poruka upozorenja i grafičke pomoći
pri parkiranju,
-

p

ristup upravljačkim tipkama navigacije i
Interneta, kao i prikaz njihovih podataka.
Status žaruljica
Neke tipke imaju žaruljicu koja pokazuje status
odgovarajuće funkcije.
Zelena žaruljica: odgovarajuća funkcija je
uključena.
Narančasta žaruljica: odgovarajuća funkcija je
isključena.
1
Ploča s instrumentima

38
Ovom tipkom otvara se druga
stranica.
Ovom tipkom vraćate se na prvu
stranicu.
Ovom tipkom prikazuju se dodatni
podaci i otvaraju se postavke nekih
funkcija.
Ova tipka služi za potvrdu.
Ova tipka služi za izlazak.

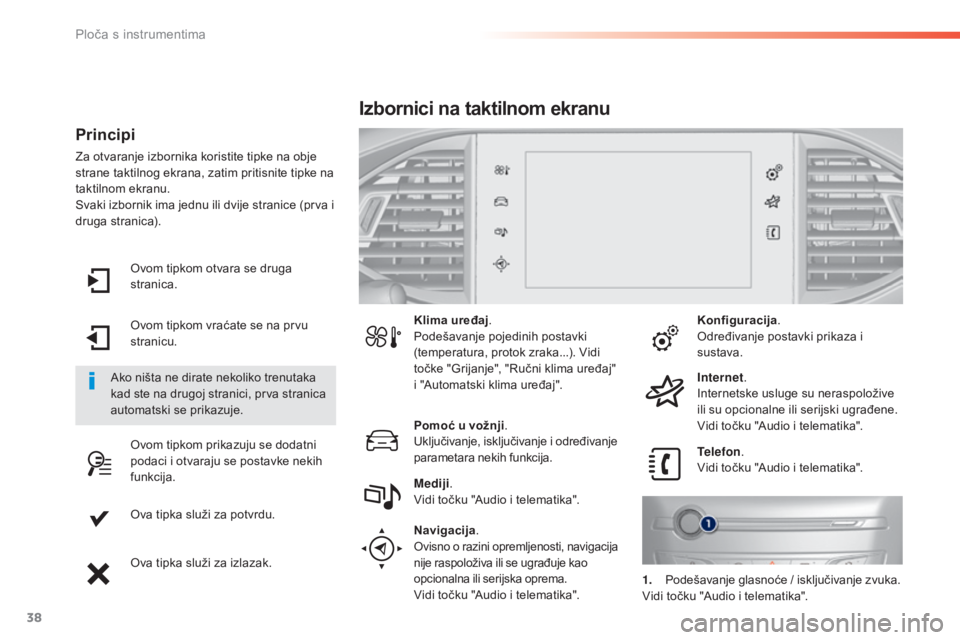

Principi
Za otvaranje izbornika koristite tipke na obje
strane taktilnog ekrana, zatim pritisnite tipke na
taktilnom ekranu.
Svaki izbornik ima jednu ili dvije stranice (prva i
druga stranica).Ako ništa ne dirate nekoliko trenutaka
kad ste na drugoj stranici, prva stranica
automatski se prikazuje. Klima uređaj
.
Podešavanje pojedinih postavki
(temperatura, protok zraka...). Vidi
točke "Grijanje", "Ručni klima uređaj"
i "Automatski klima uređaj".
Izbornici na taktilnom ekranu
Pomoć u vožnji .
Uključivanje, isključivanje i određivanje
parametara nekih funkcija. Telefon
.
Vidi točku "Audio i telematika".
Mediji .
Vidi točku "Audio i telematika".
Navigacija .
Ovisno o razini opremljenosti, navigacija
nije raspoloživa ili se ugrađuje kao
opcionalna ili serijska oprema.
Vidi točku "Audio i telematika". Konfiguracija
.
Određivanje postavki prikaza i
sustava.
Internet.
Internetske usluge su neraspoložive
ili su opcionalne ili serijski ugrađene.
Vidi točku "Audio i telematika".
1. P odešavanje glasnoće / isključivanje zvuka.
Vidi točku "Audio i telematika".
Ploča s instrumentima
