2016 Peugeot 308 Vodič za korisnike (in Croatian)

263
308_hr_Chap08_En-cas-de-panne_ed02-2015

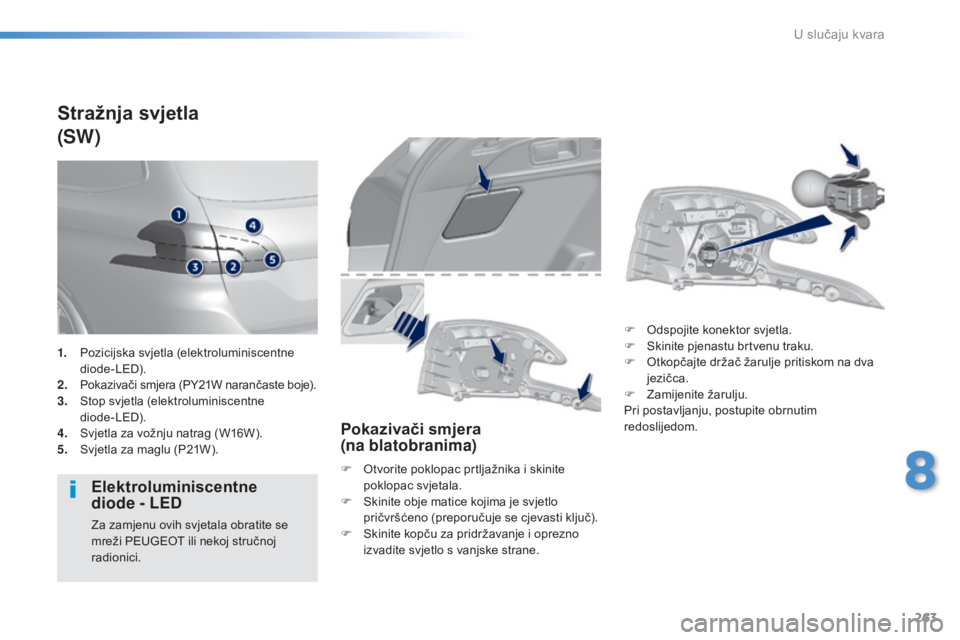

Stražnja svjetla
(SW)
Elektroluminiscentne
diode - LED
Za zamjenu ovih svjetala obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.
Pokazivači smjera
(na blatobranima)
F Otvorite poklopac prtljažnika i skinite
poklopac svjetala.
F

S
kinite obje matice kojima je svjetlo
pričvršćeno (preporučuje se cjevasti ključ).
F

S
kinite kopču za pridržavanje i oprezno
izvadite svjetlo s vanjske strane. F

O
dspojite konektor svjetla.
F
S
kinite pjenastu brtvenu traku.
F
O
tkopčajte držač žarulje pritiskom na dva
jezičca.
F
Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
1.
P

ozicijska svjetla (elektroluminiscentne
diode - LED).
2.
P

okazivači smjera (PY21W narančaste boje).
3.
S

top svjetla (elektroluminiscentne
diode - LED).
4.
S

vjetla za vožnju natrag (W16W).
5.
S

vjetla za maglu (P21W).
8
U slučaju kvara

264
308_hr_Chap08_En-cas-de-panne_ed02-2015
Svjetlo za vožnju natrag, svjetlo
za maglu (poklopac prtljažnika)
F Otvorite prtljažnik i skinite poklopac svjetala. F

S
vjetlo oprezno izvadite s vanjske strane.
F
O
dspojite konektor svjetla.
F
S
vjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca i zamijenite
žarulju.
F
S
vjetlo za vožnju natrag: okrenite držač
žarulje za četvrtinu kruga i zamijenite
žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
F

S
kinite maticu kojom je svjetlo pričvršćeno.
U slučaju kvara

265
308_hr_Chap08_En-cas-de-panne_ed02-2015

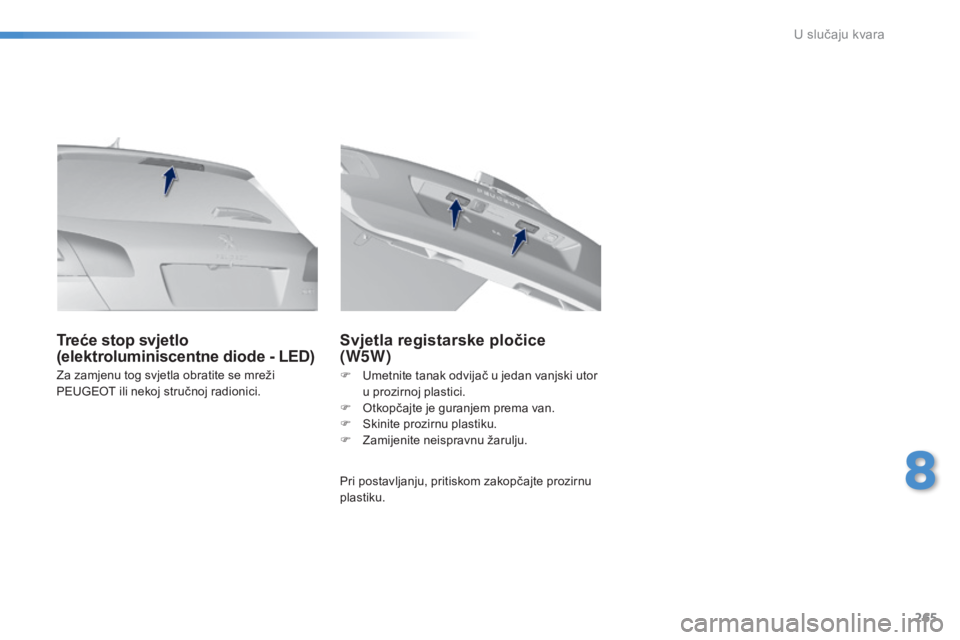

Za zamjenu tog svjetla obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Treće stop svjetlo
(elektroluminiscentne diode - LED)Svjetla registarske pločice
(W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. F
U
metnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
O
tkopčajte je guranjem prema van.
F
S
kinite prozirnu plastiku.
F
Z
amijenite neispravnu žarulju.
8
U slučaju kvara

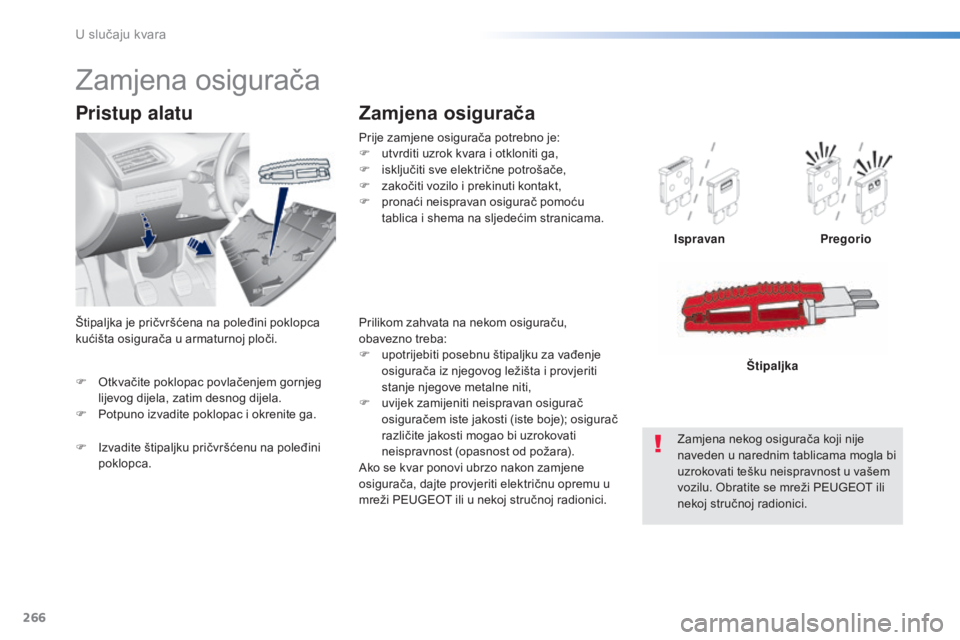

266
308_hr_Chap08_En-cas-de-panne_ed02-2015
F Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.
F

P
otpuno izvadite poklopac i okrenite ga.
Pristup alatu
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. Štipaljka
Zamjena osigurača
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

u
potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
F

I

zvadite štipaljku pričvršćenu na poleđini
poklopca.
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
U slučaju kvara

267
308_hr_Chap08_En-cas-de-panne_ed02-2015
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
8
U slučaju kvara

268
308_hr_Chap08_En-cas-de-panne_ed02-2015

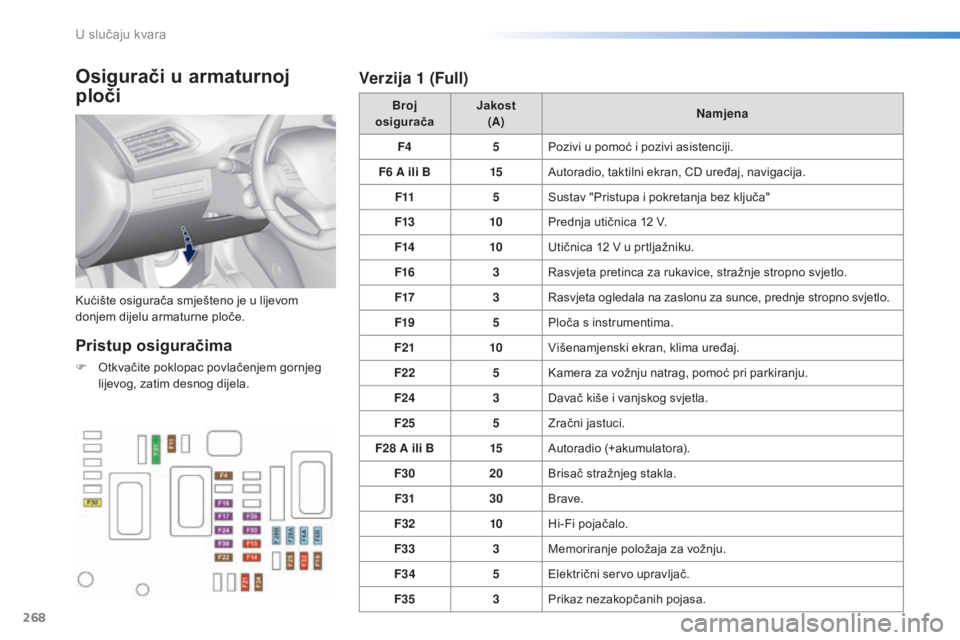

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.Broj
osigurača Jakost
(A) Namjena
F4 5Pozivi u pomoć i pozivi asistenciji.
F6 A ili B 15Autoradio, taktilni ekran, CD uređaj, navigacija.
F11 5Sustav "Pristupa i pokretanja bez ključa"
F13 10Prednja utičnica 12 V.
F14 10Utičnica 12 V u prtljažniku.
F16 3Rasvjeta pretinca za rukavice, stražnje stropno svjetlo.
F17 3Rasvjeta ogledala na zaslonu za sunce, prednje stropno svjetlo.
F19 5Ploča s instrumentima.
F21 10Višenamjenski ekran, klima uređaj.
F22 5Kamera za vožnju natrag, pomoć pri parkiranju.
F24 3Davač kiše i vanjskog svjetla.
F25 5Zračni jastuci.
F28 A ili B 15Autoradio (+akumulatora).
F30 20Brisač stražnjeg stakla.
F31 30Brave.
F32 10Hi-Fi pojačalo.
F33 3Memoriranje položaja za vožnju.
F34 5Električni servo upravljač.
F35 3Prikaz nezakopčanih pojasa.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Verzija 1 (Full)
U slučaju kvara

269
308_hr_Chap08_En-cas-de-panne_ed02-2015
Verzija 2 (Eco)
Broj
osigurača Jakost
(A) Namjena
F9 5Alarm, pozivi u pomoć i pozivi asistenciji.
F13 5Kamera za vožnju natrag i pomoć pri parkiranju.
F15 15Utičnica 12 V
F16 15Upaljač za cigarete.
F17 15Autoradio.
F18 20Taktilni ekran, CD uređaj, audio sustav i navigacija.
F19 5Davač kiše i vanjskog svjetla.
F20 5Zračni jastuci.
F21 5Ploča s instrumentima.
F22/F24 30Prednje i stražnje unutrašnje i vanjske brave.
F23 5Rasvjeta pretinca za rukavice, ogledala na zaslonu za sunce,
prednje i stražnje stropno svjetlo.
F25/F27 15Pumpa prednjeg/stražnjeg perača stakla.
F26 15Zvučna signalizacija.
F30 15Brisač stražnjeg stakla.
8
U slučaju kvara

270
308_hr_Chap08_En-cas-de-panne_ed02-2015
Osigurači u prostoru
motora
Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač.
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača. Broj
osigurača Jakost
(A) Namjena
F12 5Računalo Park Assist.
F14 25Pumpa za pranje stakla sprijeda i straga.
F15 5Servo upravljač.
F19 30Motor brisača vjetrobrana.
F20 15Motori prednjeg i stražnjeg perača stakla.
F21 20Perač farova.
F22 15Zvučna signalzacija.
F23 15Desno dugo svjetlo.
F24 15Lijevo dugo svjetlo.
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora.
Verzija 1 (Full)
Kućište 1
U slučaju kvara
