2016 PEUGEOT 3008 Bruksanvisningar (in Swedish)

183
3008_sv_Chap09_verifications_ed01-2015

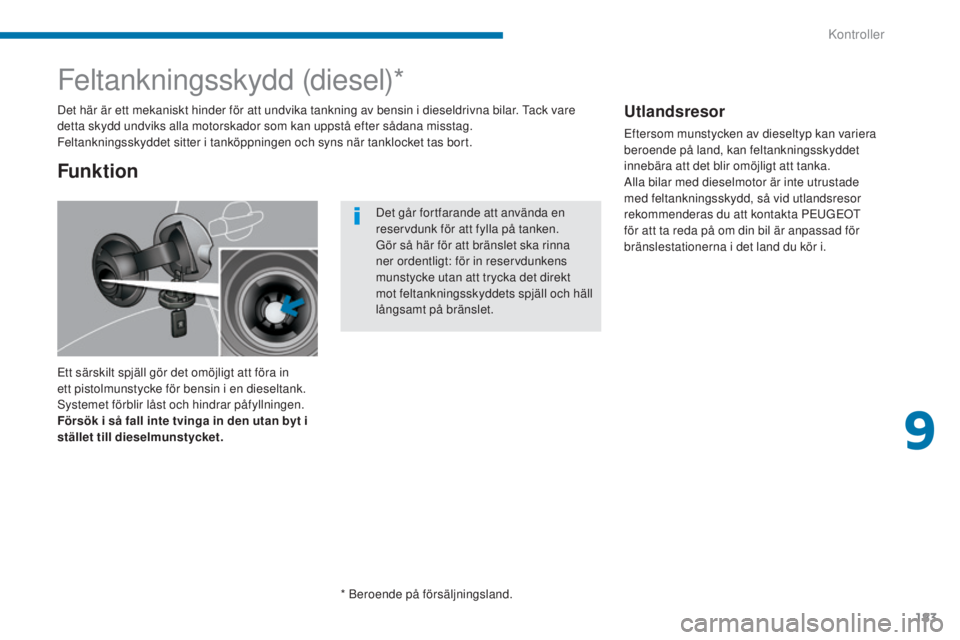

Feltankningsskydd (diesel)*
Ett särskilt spjäll gör det omöjligt att föra in
ett pistolmunstycke för bensin i en dieseltank.
Systemet förblir låst och hindrar påfyllningen.
Försök i så fall inte tvinga in den utan byt i
stället till dieselmunstycket. Det här är ett mekaniskt hinder för att undvika tankning av bensin i dieseldrivna bilar. Tack vare
detta skydd undviks alla motorskador som kan uppstå efter sådana misstag.
Feltankningsskyddet sitter i tanköppningen och syns när tanklocket tas bort.
Funktion
Det går fortfarande att använda en
reservdunk för att fylla på tanken.
Gör så här för att bränslet ska rinna
ner ordentligt: för in reservdunkens
munstycke utan att trycka det direkt
mot feltankningsskyddets spjäll och häll
långsamt på bränslet.
Utlandsresor
Eftersom munstycken av dieseltyp kan variera
beroende på land, kan feltankningsskyddet
innebära att det blir omöjligt att tanka.
Alla bilar med dieselmotor är inte utrustade
med feltankningsskydd, så vid utlandsresor
rekommenderas du att kontakta PEUGEOT
för att ta reda på om din bil är anpassad för
bränslestationerna i det land du kör i.
* Beroende på försäljningsland.
9
Kontroller

184
3008_sv_Chap09_verifications_ed01-2015
Bränslestopp (diesel)
Andra motorer
F Fyll på minst fem liter bränsle i tanken.
F Ö ppna motorhuven.
F

T
a vid behov loss dekorkåpan för att
komma åt handpumpen.
F

P
umpa med handpumpen tills den känns
hård (motstånd kan förekomma vid den
första tryckningen).
F

A
ktivera startmotorn för att starta motorn
(vänta cirka 15
sekunder och försök igen,
om den inte startar på första försöket).
F

O
m motorn inte startar efter flera försök
behöver du pumpa med handpumpen på
nytt och sedan aktivera startmotorn.
F

S
ätt tillbaka dekorkåpan och kläm fast den.
F

S
täng motorhuven.
I bilar med dieselmotor måste bränslesystemet
avluftas efter ett bränslestopp.
Se bilden som föreställer motsvarande
motorrum, beträffande alla versioner som inte
har BlueHDi-systemet.
För mer information om
feltankningsskydd för diesel, se
motsvarande avsnitt.
Om motorn inte startar på första
försöket ska du inte fortsätta att försöka
starta, utan göra om proceduren från
början.
BlueHDi-motorer
F Fyll på med minst fem liter diesel i bränsletanken.
F

S
lå på tändningen (utan att starta motorn).
F

V
änta cirka 6 sekunder och slå ifrån
tändningen.
F

U
pprepa proceduren 10

gånger.
F

A
ktivera startmotorn för att starta motorn.
Kontroller

185
3008_sv_Chap09_verifications_ed01-2015
Motorhuv
F Öppna den vänstra framdörren.
F D ra i det invändiga reglaget A , som sitter
nedtill i dörröppningen.
F

T
ryck det utvändiga reglaget B åt vänster
och lyft upp motorhuven.
Stäng så här
F Ta bort stöttan från stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i
slutet av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt stängd.
Öppna så här
F Ta loss stöttan C ur dess fäste.
F P lacera stöttan i stödpunkten, så att
motorhuven hålls öppen. Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget. Det invändiga reglagets placering
gör att motorhuven inte kan öppnas
så länge den vänstra framdörren är
stängd.
Öppna inte motorhuven om det blåser
kraftigt.
Manövrera det utvändiga reglaget och
stöttan försiktigt när motorn är varm
(risk för brännskada).
På grund av den elektriska utrustning
som finns i motorrummet rekommenderar
vi dig att i möjligaste mån undvika att
utsätta det för vatten (regn, tvättning etc.). Kylfläkten kan sättas igång efter att
motorn stängts av
. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen .
9
Kontroller

186
3008_sv_Chap09_verifications_ed01-2015

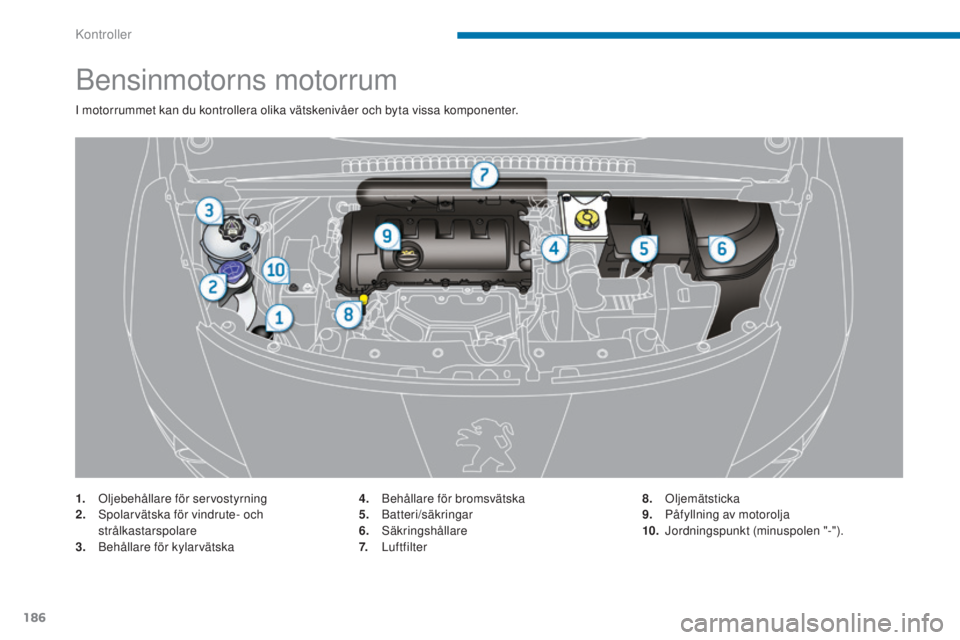

Bensinmotorns motorrum
I motorrummet kan du kontrollera olika vätskenivåer och byta vissa komponenter.
1.
O
ljebehållare för servostyrning
2.
S

polarvätska för vindrute- och
strålkastarspolare
3.
B

ehållare för kylarvätska 4.
B

ehållare för bromsvätska
5.


Batteri/säkringar
6.


Säkringshållare
7.


Luftfilter8.


Oljemätsticka
9.
P

åfyllning av motorolja
10.
J

ordningspunkt (minuspolen "-").
Kontroller

187
3008_sv_Chap09_verifications_ed01-2015

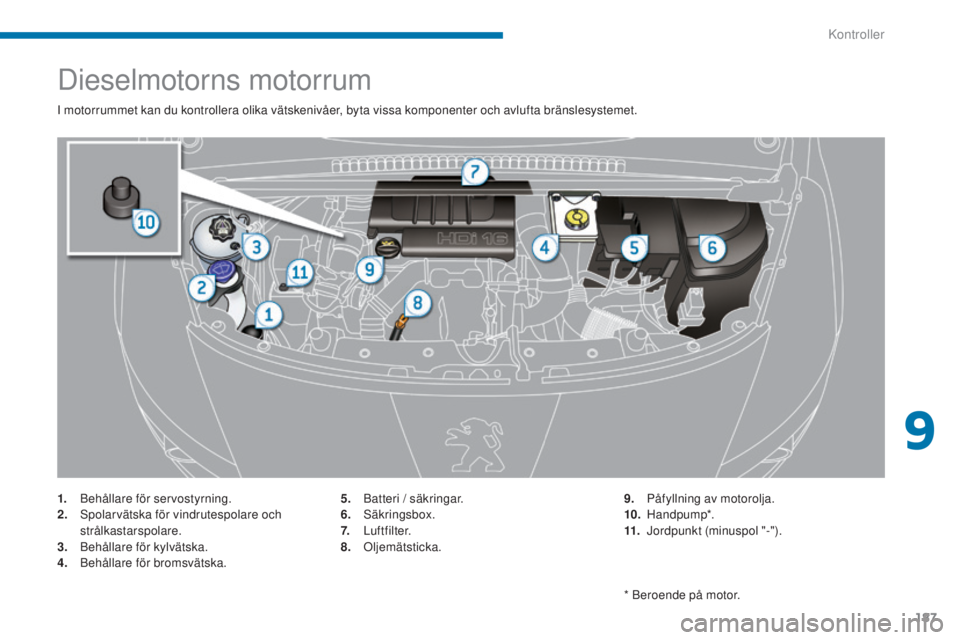

Dieselmotorns motorrum
I motorrummet kan du kontrollera olika vätskenivåer, byta vissa komponenter och avlufta bränslesystemet.
1.
B
ehållare för servostyrning.
2.
S

polarvätska för vindrutespolare och
strålkastarspolare.
3.
B

ehållare för kylvätska.
4.
B

ehållare för bromsvätska. 5.
B

atteri / säkringar.
6.


Säkringsbox.
7.


Luftfilter.
8.


Oljemätsticka.9.
P

åfyllning av motorolja.
10.


Handpump*.
11.
J

ordpunkt (minuspol "-").
* Beroende på motor.
9
Kontroller

188
3008_sv_Chap09_verifications_ed01-2015

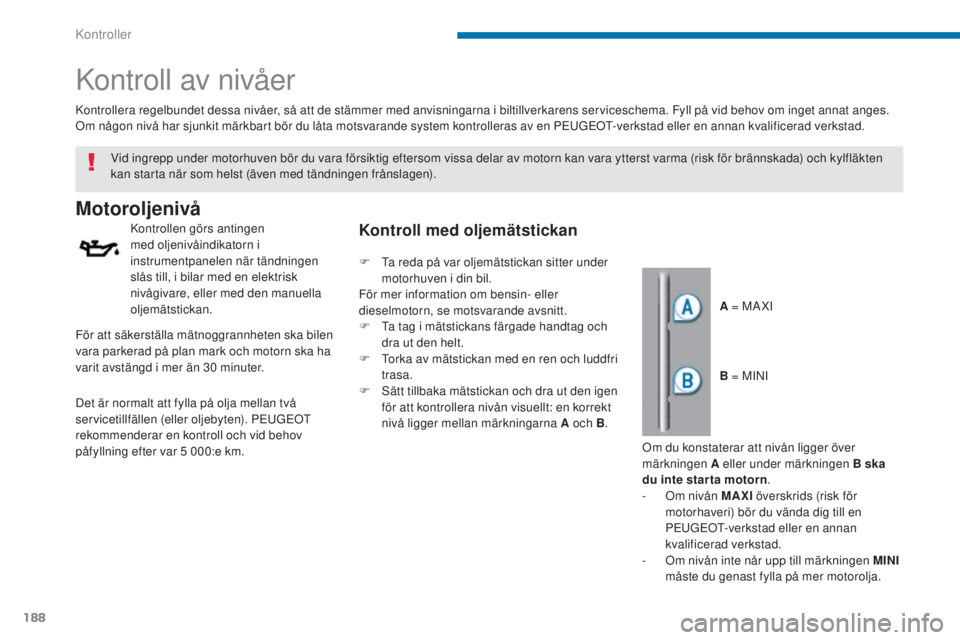

Kontroll av nivåer
Motoroljenivå
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en PEUGEOT-verkstad eller en annan kvalificerad verkstad.
A = MA XI
Vid ingrepp under motorhuven bör du vara försiktig eftersom vissa delar av motorn kan vara ytterst varma (risk för brännskada) och kylfläkten
kan starta när som helst (även med tändningen frånslagen).
För att säkerställa mätnoggrannheten ska bilen
vara parkerad på plan mark och motorn ska ha
varit avstängd i mer än 30 minuter. B = MINI
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). PEUGEOT
rekommenderar en kontroll och vid behov
påfyllning efter var 5
000:e km.Kontroll med oljemätstickan
Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja.
F

T

a reda på var oljemätstickan sitter under
motorhuven i din bil.
För mer information om bensin- eller
dieselmotorn, se motsvarande avsnitt.
F

T

a tag i mätstickans färgade handtag och
dra ut den helt.
F

T

orka av mätstickan med en ren och luddfri
trasa.
F

S

ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
Kontroller

189
3008_sv_Chap09_verifications_ed01-2015

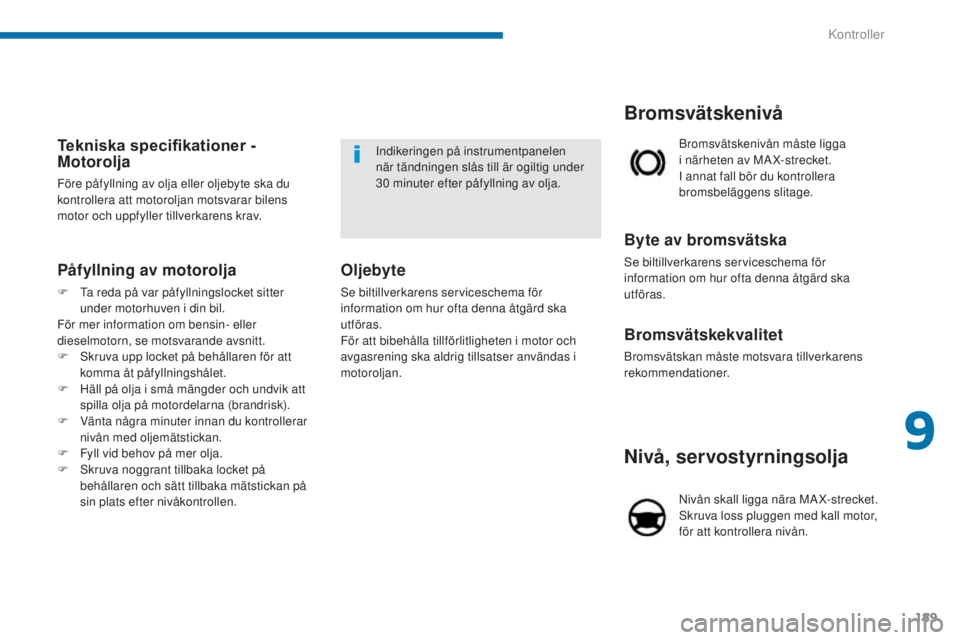

Nivå, servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan.
Påfyllning av motorolja
F Ta reda på var påfyllningslocket sitter under motorhuven i din bil.
För mer information om bensin- eller
dieselmotorn, se motsvarande avsnitt.
F

S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
9
Kontroller

190
3008_sv_Chap09_verifications_ed01-2015

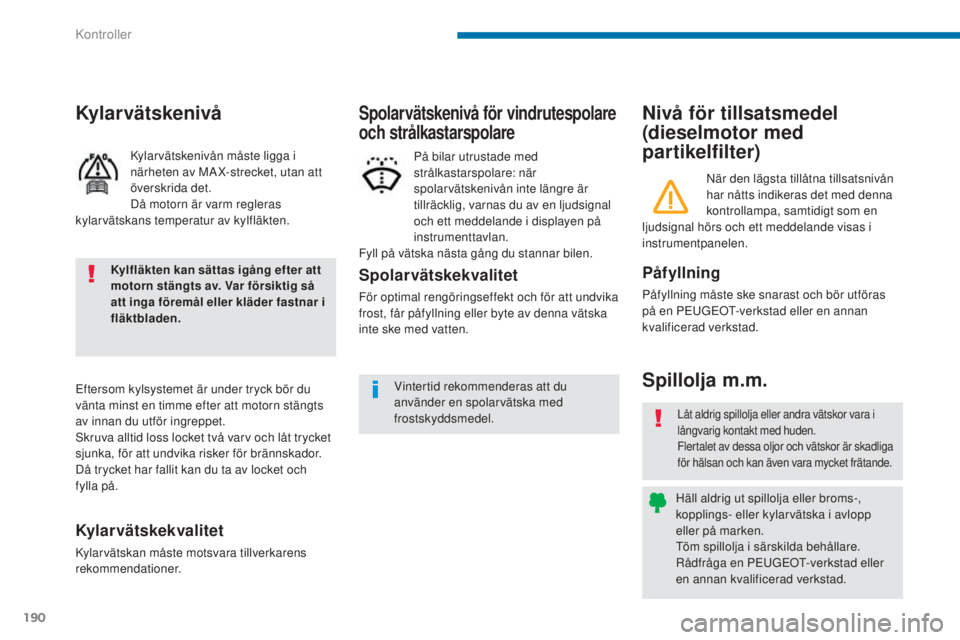

Nivå för tillsatsmedel
(dieselmotor med
partikelfilter)
Spillolja m.m.
Påfyllning
Påfyllning måste ske snarast och bör utföras
på en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Spolar vätskekvalitet
För optimal rengöringseffekt och för att undvika
frost, får påfyllning eller byte av denna vätska
inte ske med vatten.
P
å bilar utrustade med
strålkastarspolare: när
spolarvätskenivån inte längre är
tillräcklig, varnas du av en ljudsignal
och ett meddelande i displayen på
instrumenttavlan.
Fyll på vätska nästa gång du stannar bilen.
Spolarvätskenivå för vindrutespolare
och strålkastarspolare
När den lägsta tillåtna tillsatsnivån
har nåtts indikeras det med denna
kontrollampa, samtidigt som en
ljudsignal hörs och ett meddelande visas i
instrumentpanelen.
Låt aldrig spillolja eller andra vätskor vara i
långvarig kontakt med huden.
Flertalet av dessa oljor och vätskor är skadliga
för hälsan och kan även vara mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm spillolja i särskilda behållare.
Rådfråga en PEUGEOT-verkstad eller
en annan kvalificerad verkstad.
Kylar vätskekvalitet
Kylarvätskan måste motsvara tillverkarens
rekommendationer. Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Då motorn är varm regleras
kylarvätskans temperatur av kylfläkten.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador.
Då trycket har fallit kan du ta av locket och
fylla på.
Kylar vätskenivå
Kylfläkten kan sättas igång efter att
motorn stängts av . Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen .
Vintertid rekommenderas att du
använder en spolarvätska med
frostskyddsmedel.
Kontroller
