2016 OPEL ZAFIRA C Betriebsanleitung (in German)

Fahrzeugwartung271
6.Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Den Stecker des Kompressors an
der Zubehörsteckdose oder am
Zigarettenanzünder anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den
Motor laufen zu lassen.10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐
zeige im Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 306. Sobald der richtige Rei‐
fendruck erreicht wurde, Kom‐
pressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
10 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck da‐
nach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.
Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.

272FahrzeugwartungKompressor nicht länger als10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch auf den
freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Reifenreparaturset im Lade‐
raum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
17. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt;
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Beiliegende Adapter können zum
Aufpumpen von weiteren Gegen‐
ständen, wie z. B. Bälle, Luftmatrat‐
zen oder Schlauchboote verwendet
werden. Sie befinden sich auf der
Unterseite des Kompressors. Zum
Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.

Fahrzeugwartung273RadwechselEinige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 269.
Folgende Vorbereitungen treffen und Hinweise beachten:
● Fahrzeug auf waagerechtem, ebenem, festem und rutschsi‐
cherem Untergrund parken. Vor‐ derräder gerade stellen.
● Parkbremse anziehen, ersten Gang, Rückwärtsgang oder P
einlegen.
● Reserverad herausnehmen 3 275.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.● Bei weichem Untergrund einestabile, maximal 1 cm dicke Un‐
terlage unter den Wagenheber
legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐
ständige aus dem Fahrzeug ent‐
fernen.
● Im angehobenen Fahrzeug dür‐ fen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Angehobenes Fahrzeug nicht starten.
● Vor Montage des Rades Rad‐ muttern und Gewinde mit einem
sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Radmutternkappen mit Schrau‐ bendreher lösen und abnehmen.
Die Radabdeckung abziehen.
Wagenwerkzeug 3 262.
Leichtmetallräder: Radmuttern‐
kappen mit Schraubendreher lö‐
sen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen zwischen Schraubendreher und
Leichtmetallrad legen.
2. Radschraubenschlüssel heraus‐ klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese spezifischen Muttern zu lö‐
sen, zuerst den Adapter am Kopf
der Mutter befestigen und erst

274Fahrzeugwartungdann den Radschraubenschlüs‐
sel ansetzen. Der Adapter
befindet sich im Handschuhfach.
3. Bei einigen Modellen ist der An‐ satzpunkt abgedeckt. Abdeckung
seitlich herausziehen.
4. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐ chenden Ansatzpunkt ausgerich‐
tet ist.
5. Wagenheber auf die erforderliche
Höhe einstellen. Den Heber un‐
mittelbar unter den Ansatzpunkt
stellen und sicherstellen, dass er
nicht rutschen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
6. Radmuttern herausdrehen.
7. Rad wechseln. Reserverad 3 275
8. Radmuttern eindrehen. 9. Fahrzeug absenken.

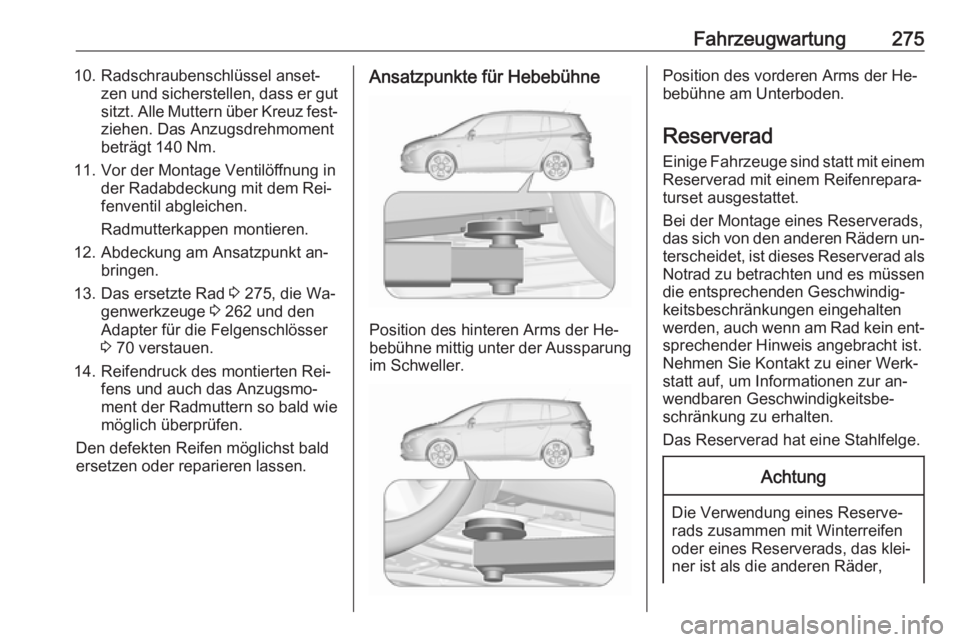

Fahrzeugwartung27510. Radschraubenschlüssel anset‐zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Das Anzugsdrehmoment
beträgt 140 Nm.
11. Vor der Montage Ventilöffnung in der Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radmutterkappen montieren.
12. Abdeckung am Ansatzpunkt an‐ bringen.
13. Das ersetzte Rad 3 275, die Wa‐
genwerkzeuge 3 262 und den
Adapter für die Felgenschlösser
3 70 verstauen.
14. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐
ment der Radmuttern so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.Ansatzpunkte für Hebebühne
Position des hinteren Arms der He‐
bebühne mittig unter der Aussparung
im Schweller.
Position des vorderen Arms der He‐
bebühne am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Bei der Montage eines Reserverads,
das sich von den anderen Rädern un‐
terscheidet, ist dieses Reserverad als Notrad zu betrachten und es müssen die entsprechenden Geschwindig‐
keitsbeschränkungen eingehalten
werden, auch wenn am Rad kein ent‐
sprechender Hinweis angebracht ist.
Nehmen Sie Kontakt zu einer Werk‐ statt auf, um Informationen zur an‐
wendbaren Geschwindigkeitsbe‐
schränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,

276Fahrzeugwartungkann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich in einer
Aufnahme im Fahrzeugboden.
1. Das Staufach im Laderaum öff‐ nen 3 262.
2. Die beiden Abdeckungen der Sechskantschrauben entfernen.
3.Radschlüssel auf eine Sechskant‐
schraube aufsetzen und gegen
den Uhrzeigersinn drehen, bis ein
Widerstand bemerkbar ist.
4. Das Verfahren mit der andere Sechskantschraube wiederholen.
5. Die Reserveradhalterung anhe‐ ben und beide Verriegelungen lö‐
sen.
6. Reserveradhalter absenken.
7. Sicherungsseil aushängen.
8. Halter ganz absenken und Reser‐
verad herausnehmen.
9. Rad wechseln. Das beschädigte Rad muss im
Laderaum gesichert werden
(siehe unten).
10. Leeren Reserveradhalter anhe‐ ben und Sicherungsseil einhän‐gen.
11. Die Reserveradhalterung weiter anheben und in beide Verriege‐
lungen einrasten lassen. Die offe‐ nen Seiten der Verriegelungen
müssen in Fahrtrichtung zeigen.

Fahrzeugwartung27712. Die Sechskantschrauben nachund nach mit dem Radschlüssel
festziehen, um den leeren Reser‐
veradhalter zu schließen.
13. Abdeckungen auf den Sechskant‐
schrauben anbringen.
14. Radschlüssel und Wagenheber im Stauraum vor der Hecktür ver‐stauen.
15. Staufachdeckel schließen. Beim erneuten Verstauen des Reser‐verads im Reserveradhalter darauf
achten, dass das Reifenventil über
der Vertiefung am Radhalter positio‐
niert ist.
Verstauen eines beschädigten
Rads im Laderaum
Der Reserveradhalter ist nicht für Rei‐
fen einer anderen Größe als das Re‐
serverad ausgelegt.
Ein beschädigtes Rad, das breiter ist
als das Reserverad, muss im Lade‐
raum verstaut und mit einem Band
gesichert werden. Wagenwerkzeug
3 262.
Die Sitze der dritten Sitzreihe müssen heruntergeklappt sein 3 82.1. Das Rad nahe der linken Seiten‐
wand des Laderaums ablegen.
2. Das Schlaufenende des Gurtesdurch die vordere Zurröse an der
linken Seite führen.
3. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.
4. Den Gurt wie in der Abbildung ge‐
zeigt durch die Radspeichen füh‐
ren.
5. Den Haken an der hinteren linken
Zurröse befestigen.
6. Den Gurt straffen und mit dem Verschluss sichern.
9 Gefahr
Beim Transportieren eines Rads
im Laderaum müssen die Rück‐ sitzlehnen in der aufrechten Posi‐
tion eingerastet sein.

278Fahrzeugwartung9Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐ dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu si‐
chern.
Notrad
Die Verwendung des Notrads kann
das Fahrverhalten beeinträchtigen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine Rei‐
fenpanne am Hinterrad, das Notrad
vorne anbringen und das vollwertige
Rad hinten.
Schneeketten 3 269.
Reserverad mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil)
an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung mon‐
tierten Reifen gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Den defekten Rei‐
fen möglichst bald ersetzen oder
reparieren lassen.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.Starthilfe
Motor nicht mit Schnelllader anlas‐sen.
Bei entladener Batterie Motor mit
Starthilfekabeln und der Batterie
eines anderen Fahrzeugs starten.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht ge‐
schehen. Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Bat‐
terie enthält Schwefelsäure, die
