2016 OPEL ZAFIRA C Betriebsanleitung (in German)

Instrumente, Bedienelemente127
Das Graphic-Info-Display zeigt an:● Uhrzeit 3 105
● Außentemperatur 3 105
● Datum 3 105
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 136
Colour-Info-Display
Das Colour-Info-Display zeigt in
Farbe an:
● Uhrzeit 3 105
● Außentemperatur 3 105
● Datum 3 105
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Navigation, siehe die Beschrei‐ bung in der Bedienungsanleitungdes Infotainment-Systems
● Rückfahrkamera
● Systemeinstellungen
● Fahrzeugmeldungen 3 129
● Einstellungen für Fahrzeugper‐ sonalisierung 3 136
Die angezeigten Informationen und deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

128Instrumente, BedienelementeDie Auswahl erfolgt über:● Menüs
● Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ● Zum Markieren einer Menüoption
● Zum Einstellen eines numeri‐ schen Wertes oder zur Anzeige
einer Menüoption
Drücken (äußerer Ring) ● zur Auswahl oder Aktivierung der
markierten Option
● um einen festgelegten Wert zu bestätigen
● um eine Systemfunktion ein-/ auszuschalten
BACK
BACK drücken, um:
● ein Menü ohne Änderung der Einstellungen zu verlassen
● von einem Untermenü auf eine höhere Menüebene zurückzu‐
kehren
● das letzte Zeichen in einer Zei‐ chenfolge zu löschenBACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 136.
Gespeicherte Einstellungen 3 24.

Instrumente, Bedienelemente129Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center angezeigt;
in einigen Fällen zusammen mit
einem Warn- und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.
Fahrzeugmeldungen im Midlevel-
Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

130Instrumente, BedienelementeNr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfen33Anhänger-Nebelschluss‐
leuchte prüfenNr.Fahrzeugmeldung34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Toter-Winkel-Warnung reinigen49Spurverlassenswarnung nicht
verfügbar53Tankdeckel festziehen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17456Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen, dann
schließen60Beifahrertürfenster öffnen,
dann schließenNr.Fahrzeugmeldung61Fenster hinten links öffnen und
schließen62Fenster hinten rechts öffnen
und schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Toter-Winkel-Warnung warten77Spurverlassenswarnung
warten79Motoröl auffüllen81Getriebe warten

Instrumente, Bedienelemente131Nr.Fahrzeugmeldung82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf die
Parkstellung schalten95Airbag warten128Motorhaube offen134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten145Waschwasserstand kontrol‐
lieren174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im Uplevel-
Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Servicemeldungen
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Fahrerassistenzsysteme
● Fahrsysteme
● Geschwindigkeitsbegrenzer
● Geschwindigkeitsregler
● Adaptiver Geschwindigkeitsreg‐ ler
● Auffahrwarnung
● Kollision bevorstehendes Brem‐ sen
● Einparkhilfen
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Adaptives Fahrlicht
● Wisch-/Waschanlage
● Türen, Fenster
● Toter-Winkel-Warnung
● Verkehrszeichen-Assistent
● Spurverlassenswarnung
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter 3 174

132Instrumente, Bedienelemente● Status der Fahrzeugbatterie
● selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 175
Fahrzeugmeldungen im Color-
Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Color-Info-Display.
Multifunktionsknopf zum Bestätigen
einer Meldung drücken. Manche Mel‐ dungen werden nur wenige Sekun‐
den lang angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.● Bei nicht angelegtem Sicher‐ heitsgurt.
● Beim Losfahren mit nicht richtig geschlossenen Türen bzw. offe‐
ner Hecktür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
● Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐reglers.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Beim Überschreiten einer pro‐ grammierten Geschwindigkeit
bzw. Geschwindigkeitsbegren‐
zung.
● Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver
Information Center.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.● Wenn bei ausgefahrenem Heck‐trägersystem der Rückwärts‐
gang eingelegt wird.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
● Wenn AdBlue nachgefüllt wer‐ den muss.
Beim Abstellen des Fahrzeugs und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie

Instrumente, Bedienelemente133Sitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐
code verschwindet, nachdem der Mo‐
tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.Bordcomputer
Die Menüs und Funktionen könnenüber die Tasten am Blinkerhebel aus‐
gewählt werden 3 122.
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.

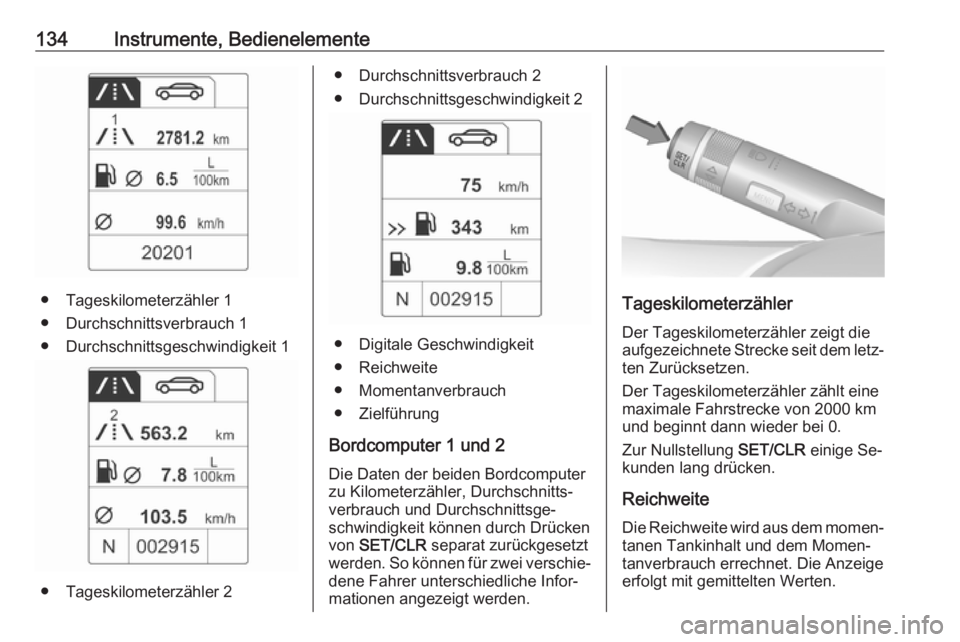

Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen der Untermenüs das Einstellrädchen drehen:

134Instrumente, Bedienelemente
● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2
● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
● Zielführung
Bordcomputer 1 und 2 Die Daten der beiden Bordcomputer
zu Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit können durch Drücken
von SET/CLR separat zurückgesetzt
werden. So können für zwei verschie‐ dene Fahrer unterschiedliche Infor‐
mationen angezeigt werden.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
Zur Nullstellung SET/CLR einige Se‐
kunden lang drücken.
Reichweite Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
