2016 OPEL ZAFIRA C Betriebsanleitung (in German)

Klimatisierung159●Heizbare Heckscheibe Ü ein‐
schalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Klimaanlage
Zusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:
n:Kühlung4:Umluftbetrieb
Sitzheizung ß 3 45, Lenkradheizung
* 3 102.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die Aktivierung wird durch das Leuchten der LED auf der Taste
angezeigt. Die Kühlung ist nur bei lau‐
fendem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.Zum Ausschalten des Umluftbetriebs
4 noch einmal drücken.9Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft darauf gerichtet wird.
Wenn sich die Windschutzscheibe außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Kühlung n einschalten.
● Umluftsystem 4 eingeschaltet.

160Klimatisierung●Luftverteilungsschalter M
drücken.
● Temperaturregler auf die kälteste
Stufe stellen.
● Gebläsegeschwindigkeit auf die höchste Stufe stellen.
● Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
●
V drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe ge‐ richtet.
● Temperaturregler auf die wärm‐ ste Stufe stellen.
● Heizbare Heckscheibe Ü ein‐
schalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das Ge‐
bläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 171.Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung er‐
möglicht unterschiedliche Tempera‐ tureinstellungen für die Fahrer- und
die Beifahrerseite.
Im Automatikmodus werden die Tem‐
peratur, die Gebläsegeschwindigkeit
und die Luftverteilung automatisch
geregelt.
Regler für:
● Temperatur auf Fahrerseite
● Luftverteilung
● Gebläsegeschwindigkeit
● Temperatur auf Beifahrerseite

Klimatisierung161n:KühlungAUTO:Automatikbetrieb4:manueller UmluftbetriebV:Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 34, Sitz‐
heizung ß 3 45, Lenkradheizung *
3 102.
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
● Auf AUTO drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln.
● Öffnen Sie im Automatikmodus alle Belüftungsdüsen, um die
Luftverteilung zu optimieren.
● n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Aktivierung wird durch das
Leuchten der LED auf der Taste
angezeigt.
● Temperaturvoreinstellungen für Fahrer und Beifahrer über den
linken und rechten Drehknopf
festlegen. Die empfohlene Tem‐
peratur beträgt 22 °C.
Die Regulierung der Gebläsege‐
schwindigkeit im Automatikmodus
kann im Menü „Systemeinstellungen“
geändert werden.
Fahrzeugpersonalisierung 3 136.
Im Automatikbetrieb werden alle Be‐
lüftungsdüsen automatisch betätigt.
Daher müssen die Belüftungsdüsen
immer offen sein.
Temperaturvorwahl
Die Temperatur kann auf einen belie‐
bigen gewünschten Wert zwischen
16 °C und 28 °C eingestellt werden.

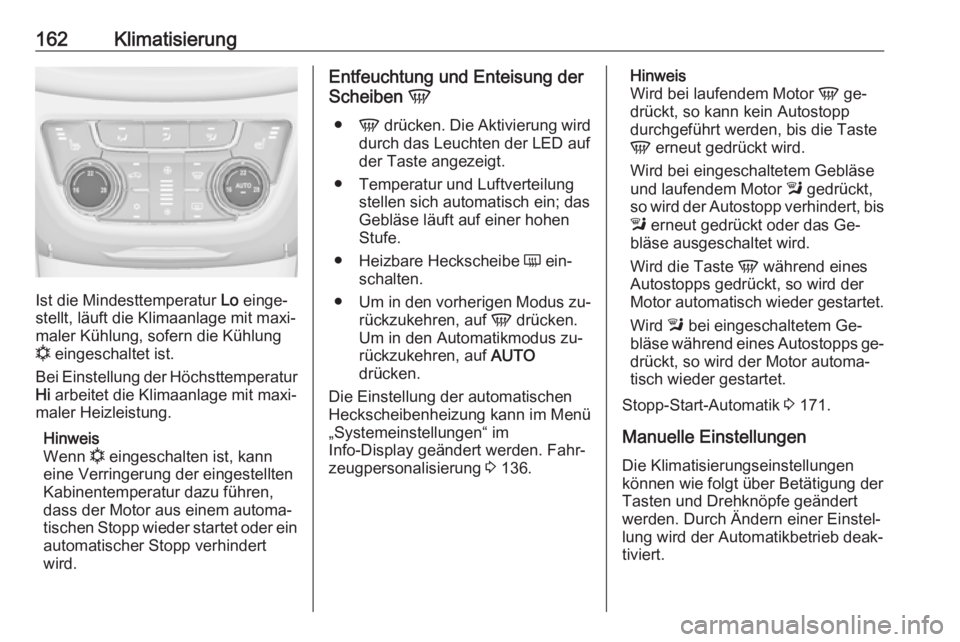

162Klimatisierung
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Entfeuchtung und Enteisung der
Scheiben V
● V drücken. Die Aktivierung wird
durch das Leuchten der LED auf
der Taste angezeigt.
● Temperatur und Luftverteilung stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
● Heizbare Heckscheibe Ü ein‐
schalten.
● Um in den vorherigen Modus zu‐
rückzukehren, auf V drücken.
Um in den Automatikmodus zu‐
rückzukehren, auf AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 136.Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das Ge‐
bläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 171.
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.

Klimatisierung163Gebläsegeschwindigkeit Z
Wie abgebildet untere Taste zum
Senken und obere Taste zum Erhö‐
hen der Gebläsegeschwindigkeit
drücken. Die Gebläsegeschwindig‐
keit ist anhand der Anzahl der Seg‐
mente auf dem Display erkennbar.
Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausge‐
schaltet.
Längeres Drücken der oberen Taste:
Das Gebläse läuft mit maximaler
Drehzahl.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Aktivierung wird durch das Leuchten
der LED auf der Taste angezeigt.l:zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen)M:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐ rückkehren: AUTO drücken.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch
die LED auf der Taste angezeigt. Die
Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Daher kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung muss der Motor bei einem Auto‐
stopp für das Klimatisierungssystem
nicht neu gestartet werden. Aus‐
nahme: Die Entfrostung ist aktiviert
und die Außentemperatur liegt über
0 °C.
Bei eingeschalteter Kühlung zeigt das Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.
Die Aktivierung bzw. Deaktivierung
der Kühlung nach dem Motorstart
kann im Menü „Systemeinstellungen“
im Info-Display geändert werden.
Fahrzeugpersonalisierung 3 136.

164KlimatisierungUmluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Aktivierung wird
durch das Leuchten der LED auf der
Taste angezeigt.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft entgegen strömt.
Wenn sich die Windschutzscheibe außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.
Grundeinstellungen
Einige Einstellungen können im Menü „Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 136.
Zuheizer
Elektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse Einstellrädchen auf B drehen. Durch Drehen am Ein‐
stellrad die Luftmenge an der Düse
einstellen.

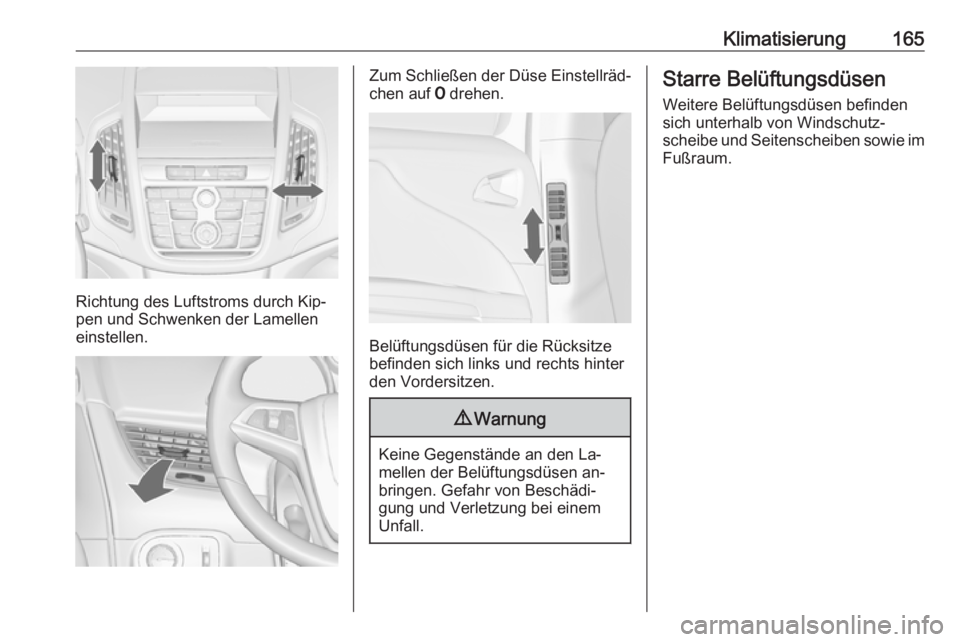

Klimatisierung165
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse Einstellräd‐
chen auf 7 drehen.
Belüftungsdüsen für die Rücksitze
befinden sich links und rechts hinter
den Vordersitzen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befindensich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.

166KlimatisierungWartungLufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß, Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktionzu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
ServiceFür eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
● Funktions- und Drucktest
● Funktion der Heizung
● Dichtheitsprüfung
● Kontrolle der Antriebsriemen
● Ablauf von Kondensator und Ver‐
dampfer reinigen
● Leistungskontrolle
