Fahren und Bedienung215erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐ holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller fährt
als das überholte Fahrzeug, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel nicht auf.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert.
Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 136.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Sensor des Systems deckt einen
Bereich von etwa 3 m auf beiden
Fahrzeugseiten ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.

216Fahren und BedienungDas System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐ gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen kön‐
nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 282.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Fahrerin‐
formationszentrum angezeigt. Neh‐men Sie im Falle einer dauerhaften
Störung die Hilfe einer Werkstatt in
Anspruch.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.

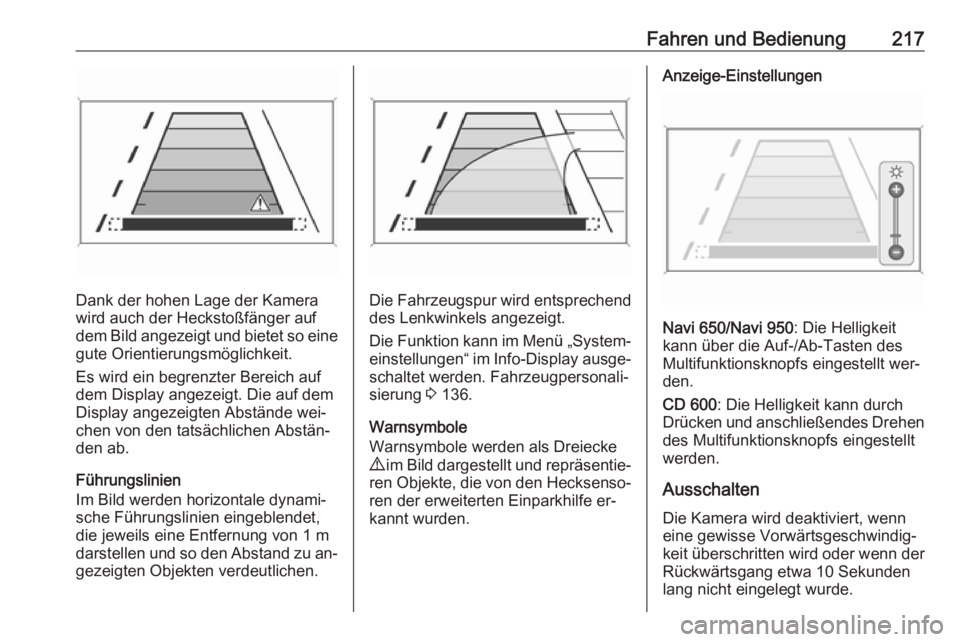

Fahren und Bedienung217
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Menü „System‐
einstellungen“ im Info-Display ausge‐
schaltet werden. Fahrzeugpersonali‐ sierung 3 136.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐kannt wurden.
Anzeige-Einstellungen
Navi 650/Navi 950 : Die Helligkeit
kann über die Auf-/Ab-Tasten des
Multifunktionsknopfs eingestellt wer‐
den.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen des Multifunktionsknopfs eingestellt
werden.
Ausschalten
Die Kamera wird deaktiviert, wenn eine gewisse Vorwärtsgeschwindig‐ keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.

218Fahren und BedienungDie Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 136.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.● Unfallschäden am Fahrzeug‐heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Autobahnen
● Kraftfahrstraßen
● Verkehrsberuhigten BereichenZusätzliche Schilder ● Zusätzliche Hinweise zu Ver‐ kehrsschildern
● Anhängerbeschränkungen
● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐ der werden so lange im Driver Infor‐
mation Center angezeigt, bis das

Fahren und Bedienung219nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐
schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein weiteres
Zeichen entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐
schwindigkeit von 160 km/h aktiv.
Sobald die Fahrgeschwindigkeit
unter 55 km/h absinkt, wird das Dis‐
play zurückgesetzt und der Inhalt der Verkehrszeichenseite gelöscht, z. B.
beim Fahren in einem Stadtgebiet.
Die nächste erkannte Geschwindig‐
keitsangabe wird angezeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt,
die mit dem Einstellrädchen am Blink‐
erhebel ausgewählt wird 3 122.
War eine andere Funktion im Menü
des Driver Information Center ausge‐ wählt und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.
Wenn die Verkehrszeichenseite vom
System gelöscht wurde, wird folgen‐
des Symbol angezeigt:

220Fahren und Bedienung
Der Inhalt der Verkehrszeichenseite
wird während der Fahrt auch durch
Drücken und Halten von SET/CLR
am Blinkerhebel gelöscht.
Popup-Funktion
Geschwindigkeitsbegrenzungs- und
Überholverbotsschilder werden auf
jeder Seite des Driver Information
Centers als Popup angezeigt.
Die Popup-Funktion kann auf der
Verkehrszeichenseite durch Drücken
von SET/CLR auf dem Blinkerhebel
deaktiviert werden.
Sobald die Einstellungsseite ange‐
zeigt wird, die Popup-Funktion durch Auswahl von Aus deaktivieren. Durch
Auswahl von An wird sie wieder ein‐
geschaltet. Beim Einschalten der
Zündung wird die Popup-Funktion
ausgeschaltet.
Die Popup-Anzeige erscheint für ca. 8 Sekunden im Driver Information
Center.

Fahren und Bedienung221StörungDas Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
● Die Windschutzscheibe ist im Be‐
reich der Frontkamera nicht sau‐
ber.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall
wird TSM Fehler schlechtes
Wetter im Driver Information
Center angezeigt.
● Verkehrszeichen sind falsch auf‐ gestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten Ge‐
schwindigkeitsbereich bestimmte
Verkehrszeichen zu erkennen.
Verkehrszeichen, die das System
nicht anzeigt, dürfen nicht ignoriert
werden.
Das System erkennt ausschließ‐ lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐ sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für den sicheren Fahrbetrieb.
Spurverlassenswarnung
Die Spurverlassenswarnung beo‐
bachtet über eine Frontkamera die
Markierungen der Fahrspur, in der
sich das Fahrzeug befindet. Das Sys‐ tem erkennt Spurwechsel und warnt
den Fahrer bei einem unbeabsichtig‐
ten Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.

222Fahren und BedienungEinschalten
Die Spurverlassenswarnung wird
durch Drücken von ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Spurmarkierungen vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Ausschalten
Durch Drücken von ) wird das Sys‐
tem deaktiviert. Die LED an der Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐
tion.
Störung
Die Spurverlassenswarnung kannunter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Wenn keine Fahrspurmarkierung er‐
kannt wird, ist das System nicht funk‐
tionsfähig.
