Stauraum95Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Sitzen der zweiten Sitzreihe oder hin‐
ter den Vordersitzen montiert werden.
Eine Personenbeförderung hinterdem Sicherheitsnetz ist unzulässig.
Einbau hinter den Sitzen der
zweiten Sitzreihe
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
zweiten Sitzreihe Einbauöffnun‐
gen. Die Stange am Netz an
einer Seite einhängen und si‐
chern, anschließend auf der an‐
deren Seite ebenso vorgehen.
● Die Haken der Sicherheitsnetz‐ bänder an den vorderen Verzurr‐ösen auf beiden Seiten des La‐deraums befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Einbau hinter den Vordersitzen
● Am Dachrahmen befinden sichauf beiden Seiten oberhalb der
Vordersitze Einbauöffnungen. Die Stange am Netz an einer
Seite einhängen und sichern, an‐
schließend auf der anderen Seite ebenso vorgehen.

96Stauraum
● Die Haken der Sicherheitsnetz‐bänder an den Verzurrösen am
Boden auf beiden Seiten befesti‐
gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Ausbau
Auf beiden Seiten die Taste am
Spannmechanismus drücken, um
das Band zu lösen. Haken von den
Ösen lösen. Die Sicherheitsnetzstan‐ gen aus den Halterungen im Dach‐
rahmen aushaken. Netz einrollen und
mit einem Gurt sichern.
Unterbringung
Abdeckung des Stauraums im Lade‐
raumboden vor der Hecktür öffnen.
Sicherheitsnetz in den Stauraum le‐
gen und die Abdeckung schließen.
Ausklappbare Ablagetische Sie befinden sich an den Rücken‐
lehnen der Vordersitze.
Öffnen durch Ziehen nach oben bis
zum Einrasten.
Zum Einklappen über den Druck‐ punkt hinaus nach unten drücken.
Keine schweren Gegenstände auf die
ausklappbaren Ablagetische legen.

Stauraum97Warndreieck
Warndreieck im Stauraum im Lade‐
raumboden vor der Hecktür ver‐
stauen.
Verbandstasche
Die Verbandstasche und die Warn‐
weste unter dem Fahrersitz ver‐
stauen.
Mit den Bändern befestigen.
Bei einer anderen Ausführung befin‐
det sich die Verbandstasche unter
dem Fahrersitz. Rollo verschieben,
um das Fach zu öffnen bzw. zu schlie‐ ßen.

98StauraumDachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden. Weitere Informa‐
tionen erhalten Sie von Ihrer Werk‐
statt.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Fahrzeuge mit DachrelingDen Dachgepäckträger im Bereich
der Löcher (in der Abbildung durch
die Pfeile gekennzeichnet) fixieren.
Fahrzeuge ohne Dachreling
Zur Befestigung eines Dachgepäckt‐
rägers die Kappen in den Dachleisten öffnen. Die Befestigungsvorrichtun‐
gen nach Anweisung in die in der Ab‐
bildung dargestellte Halterung einfüh‐
ren.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen schwerere nach
unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 93.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.

Stauraum99● Keine Gegenstände auf der La‐deraumabdeckung oder auf der
Instrumententafel ablegen.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels be‐
hindern oder die Bewegungsfrei‐ heit des Fahrers einschränken.
Keine ungesicherten Gegen‐
stände im Innenraum ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
● Die Zuladung ist die Differenz
zwischen dem zulässigen Ge‐
samtgewicht (siehe Typschild 3 290) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die Ge‐
wichtstabelle am Anfang dieser
Bedienungsanleitung eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) sowie Ölen und
Flüssigkeiten (Tank zu 90 % ge‐
füllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast beträgt
75 kg für Fahrzeug ohne Dach‐
reling und 100 kg für Fahrzeuge
mit Dachreling. Die Dachlastsetzt sich aus dem Gewicht des
Dachgepäckträgers und der La‐
dung zusammen.

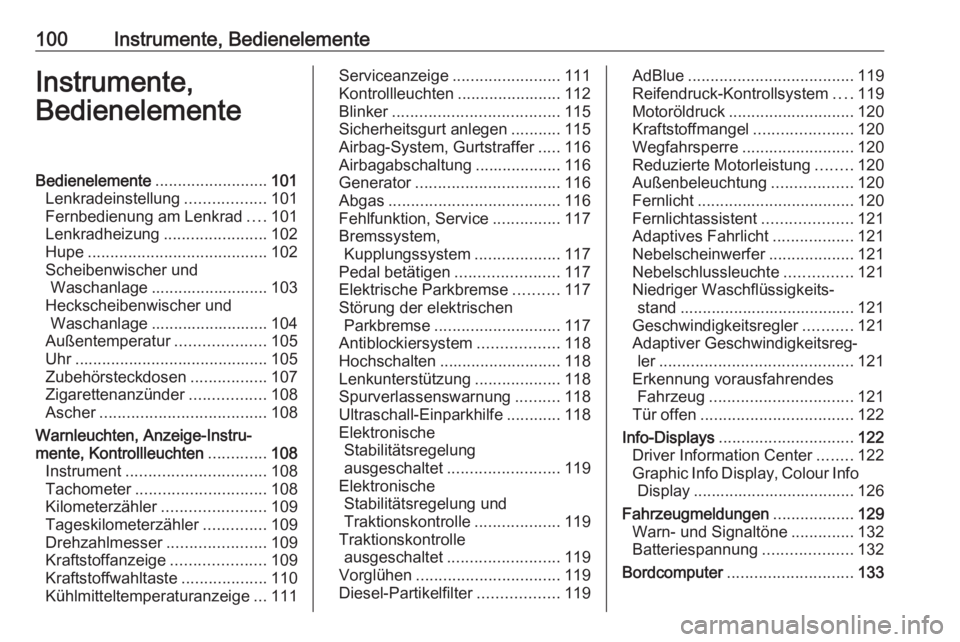

100Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente .........................101
Lenkradeinstellung ..................101
Fernbedienung am Lenkrad ....101
Lenkradheizung .......................102
Hupe ........................................ 102
Scheibenwischer und Waschanlage .......................... 103
Heckscheibenwischer und Waschanlage .......................... 104
Außentemperatur ....................105
Uhr ........................................... 105
Zubehörsteckdosen .................107
Zigarettenanzünder .................108
Ascher ..................................... 108
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............108
Instrument ............................... 108
Tachometer ............................. 108
Kilometerzähler .......................109
Tageskilometerzähler ..............109
Drehzahlmesser ......................109
Kraftstoffanzeige .....................109
Kraftstoffwahltaste ...................110
Kühlmitteltemperaturanzeige ...111Serviceanzeige ........................111
Kontrollleuchten .......................112
Blinker ..................................... 115
Sicherheitsgurt anlegen ...........115
Airbag-System, Gurtstraffer .....116
Airbagabschaltung ...................116
Generator ................................ 116
Abgas ...................................... 116
Fehlfunktion, Service ...............117
Bremssystem, Kupplungssystem ...................117
Pedal betätigen .......................117
Elektrische Parkbremse ..........117
Störung der elektrischen Parkbremse ............................ 117
Antiblockiersystem ..................118
Hochschalten ........................... 118
Lenkunterstützung ...................118
Spurverlassenswarnung ..........118
Ultraschall-Einparkhilfe ............118
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 119
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................119
Traktionskontrolle ausgeschaltet ......................... 119
Vorglühen ................................ 119
Diesel-Partikelfilter ..................119AdBlue..................................... 119
Reifendruck-Kontrollsystem ....119
Motoröldruck ............................ 120
Kraftstoffmangel ......................120
Wegfahrsperre ......................... 120
Reduzierte Motorleistung ........120
Außenbeleuchtung ..................120
Fernlicht ................................... 120
Fernlichtassistent ....................121
Adaptives Fahrlicht ..................121
Nebelscheinwerfer ...................121
Nebelschlussleuchte ...............121
Niedriger Waschflüssigkeits‐ stand ....................................... 121
Geschwindigkeitsregler ...........121
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 121
Erkennung vorausfahrendes Fahrzeug ................................ 121
Tür offen .................................. 122
Info-Displays .............................. 122
Driver Information Center ........122
Graphic Info Display, Colour Info Display .................................... 126
Fahrzeugmeldungen ..................129
Warn- und Signaltöne ..............132
Batteriespannung ....................132
Bordcomputer ............................ 133

Instrumente, Bedienelemente101Personalisierung........................136
Fahrzeugpersonalisierung .......136
OnStar ....................................... 141Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein an‐
geschlossenes Mobiltelefon können
mit den Lenkradelementen bedient
werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainmentsys‐
tem.
Fahrerassistenzsysteme 3 189.

102Instrumente, BedienelementeLenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 171.
Hupe
j drücken.
