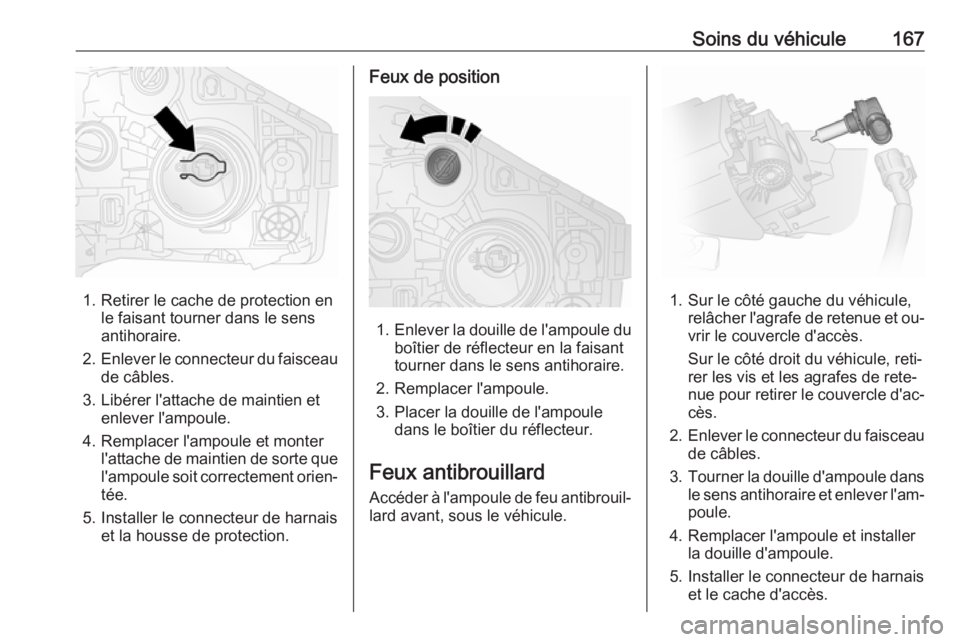

Soins du véhicule167
1. Retirer le cache de protection enle faisant tourner dans le sens
antihoraire.
2. Enlever le connecteur du faisceau
de câbles.
3. Libérer l'attache de maintien et enlever l'ampoule.
4. Remplacer l'ampoule et monter l'attache de maintien de sorte que
l'ampoule soit correctement orien‐ tée.
5. Installer le connecteur de harnais et la housse de protection.
Feux de position
1.Enlever la douille de l'ampoule du
boîtier de réflecteur en la faisant
tourner dans le sens antihoraire.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Feux antibrouillard Accéder à l'ampoule de feu antibrouil‐
lard avant, sous le véhicule.
1. Sur le côté gauche du véhicule, relâcher l'agrafe de retenue et ou‐vrir le couvercle d'accès.
Sur le côté droit du véhicule, reti‐
rer les vis et les agrafes de rete‐
nue pour retirer le couvercle d'ac‐
cès.
2. Enlever le connecteur du faisceau
de câbles.
3. Tourner la douille d'ampoule dans
le sens antihoraire et enlever l'am‐
poule.
4. Remplacer l'ampoule et installer la douille d'ampoule.
5. Installer le connecteur de harnais et le cache d'accès.

168Soins du véhiculeClignotants avant
1.Enlever la douille de l'ampoule du
boîtier de réflecteur en faisant
tourner dans le sens antihoraire.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Feux arrière
Feu stop, clignotant et feu arrière
1. Enlever les 3 vis (en utilisant l'outil
fourni).
2. Tirer avec précaution l'ensemble de feu des broches de maintien ducôté extérieur et l'enlever.
3. Tourner la douille dans le sens antihoraire pour le détacher de
l'ensemble du feu.
4. Remplacer l'ampoule.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Vérifier que le faisceau de câ‐ blage est bien positionné.
7. Remettre l'ensemble de feu dans sa position initiale en vérifiant que
son assise est correcte.
8. Monter l'ensemble de feu sur les broches de maintien et replacer
les 3 vis.

Soins du véhicule169Clignotants latéraux
1.Libérer l'ensemble de feu de l'aile
en libérant les attaches à l'aide
d'un outil adapté et soulever l'en‐
semble de feu de l'ouverture pour le sortir.
2. Enlever la douille de l'ampoule de
l'ensemble de lampe en la faisant tourner dans le sens antihoraire et remplacer l'ampoule.
3. Placer la douille d'ampoule dans l'ensemble de feu et installer l'en‐
semble de feu dans l'ouverture.
Troisième feu stop
1. Ouvrir les portes arrière, le hayon.
2.Retirer les 2 boulons de l'intérieur
des portes arrière, du hayon.
3. Depuis l'extérieur du véhicule, re‐
tirer le support d'ampoule en relâ‐ chant les agrafes au moyen d'un
tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et re‐ placer les 2 boulons.
Feu de recul
1. Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.

170Soins du véhicule3. Remplacer l'ampoule inférieure.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage de plaque
d'immatriculation
1. Extraire la lampe au moyen d'un tournevis à lame plate.
2. Dégager le déflecteur.
3. Remplacer l'ampoule.
4. Poser le déflecteur et replacer la lampe dans le logement.
Feu antibrouillard arrière
1. Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
3. Remplacer l'ampoule supérieure.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage intérieur
Lampes de courtoisie avant et
arrière
1. Libérer l'ensemble de lentille des attaches et du repère à l'aide d'un
tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.

Soins du véhicule171Éclairage du coffre
1. Libérer l'ensemble de lentille desattaches à l'aide d'un tournevis à
lame plate.
2. Retirer le couvercle arrière de l'ensemble de lampe.
3. Remplacer l'ampoule.
4. Installer le couvercle arrière et l'ensemble de lampe.
Éclairage de la boîte à gants
1. Enlever l'ensemble de lentille àl'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.

172Soins du véhicule
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Il est recommandé d'emporter un jeu
complet de fusibles. La boîte à fusi‐
bles dispose d'un espace de range‐
ment pour les fusibles de rechange.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel du propriétaire ne s'appli‐
quent pas à votre véhicule. Se re‐
porter à l'étiquette de la boîte à fusi‐ bles, selon le cas.
Pince à fusibles
Un extracteur de fusible peut être pré‐
sent sur le couvercle de la boîte à fu‐
sibles du tableau de bord.

Soins du véhicule173Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du tableau de bord
La boîte à fusibles se trouve sur le
côté gauche du tableau de bord, der‐ rière un panneau de garnissage.
Tirer sur la partie supérieure du pan‐
neau de garniture et le retirer pour ac‐ céder à la boîte à fusibles.
Ne pas ranger d'objet derrière ce pan‐
neau.
Certains circuits sont protégés par
plusieurs fusibles.
