176 Péče o vozidlo
Přední ukazatele směru
1. Otočte držákžárovky proti
směru hodinových ručiček a
vyjměte jej.
2. Otočte žárovku proti směru
hodinových ručiček a vyjměte ji
z držáku žárovky.
3. Vyměňte žárovku.
4. Vložte držák žárovky do
reflektoru a otočte ve směru
hodinových ručiček.
Koncová světla
Koncová světla, směrová
světla, brzdová světla a zpětné
světlomety
1. Vyšroubujte oba šrouby.
2. Sejměte sestavu koncových světel. Věnujte pozornost tomu,
aby průchodka kabelu zůstala
v původní pozici.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 177
3. Koncová světla/brzdovásvětla (1)
Světlo ukazatele směru (2)
Pomocné koncové světlo (3)
Světlo pro jízdu dozadu (strana
spolujezdce)/zadní světlo do
mlhy (strana řidiče) (4).4. Otočte držákem žárovky proti
směru hodinových ručiček.
5. Vyjměte držák žárovky. Lehce
zatlačte žárovku do objímky,
otočte ji proti směru
hodinových ručiček, vyjměte a
vyměňte žárovku.
6. Vložte držák žárovek do
sestavy koncových světel a
přišroubujte.
Připojte konektor kabeláže.
Namontujte sestavu koncových
světel do karosérie a utáhněte
šrouby. Zavřete a zajistěte
krytky.
7. Zapněte zapalování a zkontrolujte funkčnost všech
světel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Péče o vozidlo

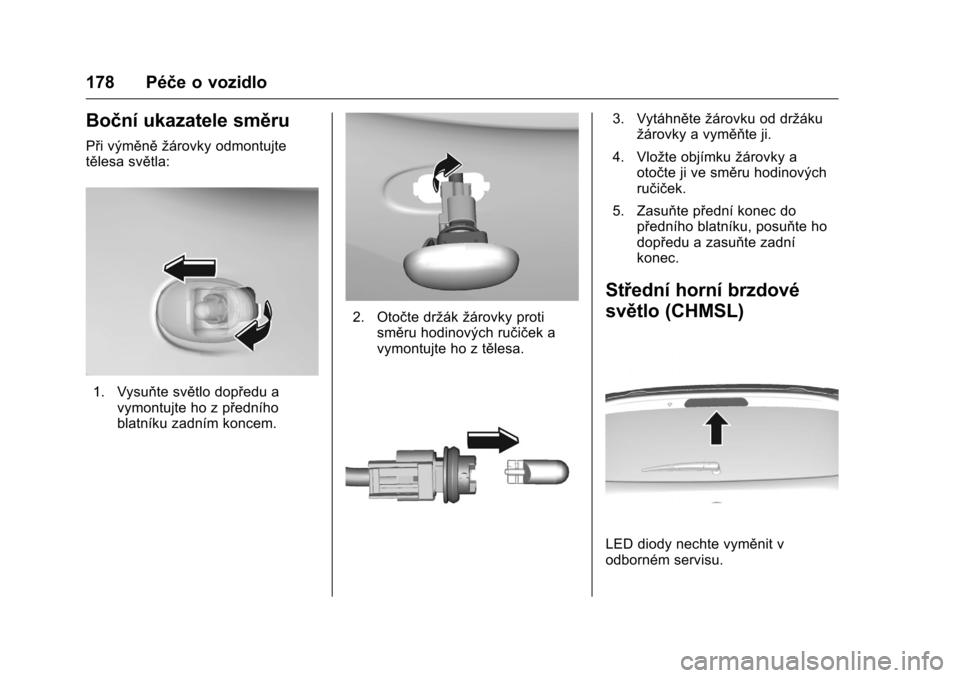

Boční ukazatele směru
Při výměně žárovky odmontujte
tělesa světla:
1. Vysuňte světlo dopředu avymontujte ho z předního
blatníku zadním koncem.
2. Otočte držák žárovky proti
směru hodinových ručiček a
vymontujte ho z tělesa.
3. Vytáhněte žárovku od držáku
žárovky a vyměňte ji.
4. Vložte objímku žárovky a
otočte ji ve směru hodinových
ručiček.
5. Zasuňte přední konec do předního blatníku, posuňte ho
dopředu a zasuňte zadní
konec.
Střední horní brzdové
světlo (CHMSL)
LED diody nechte vyměnit v
odborném servisu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 179
Osvětlení registrační
značky
1. Vyšroubujte obašrouby.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
Otočte držákem žárovky proti
směru hodinových ručiček a
odpojte jej.
3. Vyjměte žárovku z držáku a
vyměňte žárovku.
4. Vložte držák žárovky do tělesa
žárovky a otočte jím ve směru
hodinových ručiček. 5. Vložte těleso světla a zajistěte
jej pomocí šroubováku.
Osvětlení vnitřku vozidla
Osvětlení interiéru
1. Pro vyjmutí světla vypačte
pomocí plochého šroubováku
protilehlou stranu vůči spínači
světla. (Dejte pozor, abyste
světlo nepoškrábali.)
2. Vyjměte žárovku.
3. Vyměňte žárovku.
4. Nainstalujte zpět svítidlo.
Osvětlení zavazadlového
prostoru
1. Šroubovákem opatrně vypačte
plastový kryt osvětlení.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
180 Péče o vozidlo
2. Vyjmětežárovku.
3. Zasuňte novou žárovku.
4. Namontujte světlo.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v odborném
servisu.
Elektrický systém
Pojistky
Údaje na náhradní pojistce se
musejí shodovat s údaji na vadné
pojistce. Ve vozidle se nacházejí tři
pojistkové skříňky:
. Vpředu vlevo v motorovém
prostoru
. U vozidla s levostranným
řízením - v interiéru, za úložnou
schránkou, nebo, u vozidla s
pravostranným řízením - za
příruční schránou.
. Za krytem na levé straně
zavazadlového prostoru
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami. Pojistky je také možné zasunout do
pozic, kde není připojena
žádná
funkce.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 181

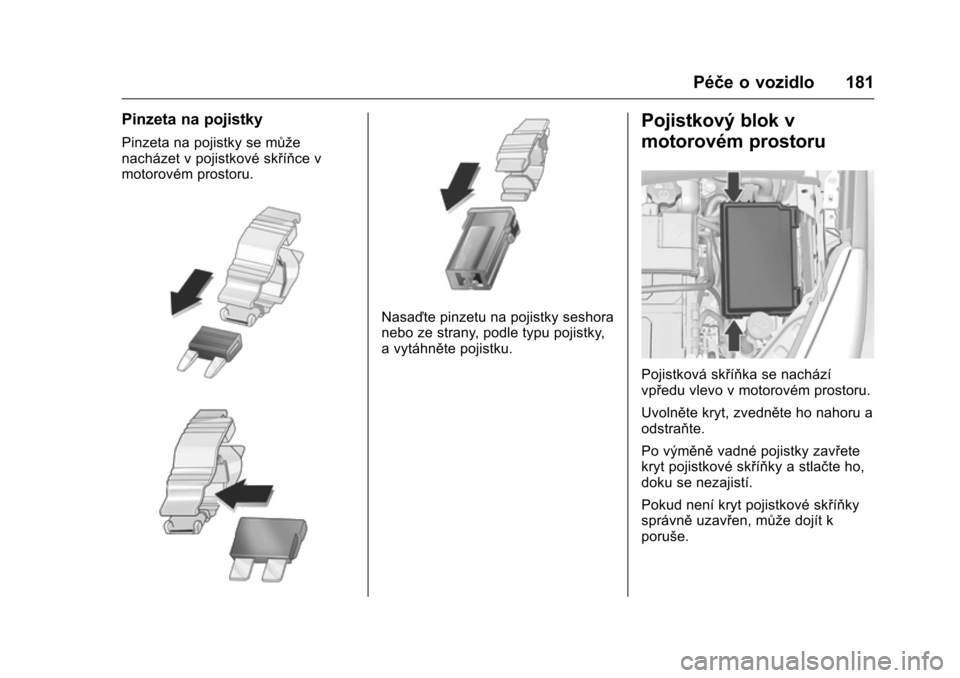

Pinzeta na pojistky
Pinzeta na pojistky se může
nacházet v pojistkové skříňce v
motorovém prostoru.
Nasaďte pinzetu na pojistky seshora
nebo ze strany, podle typu pojistky,
a vytáhněte pojistku.
Pojistkový blok v
motorovém prostoru
Pojistková skříňka se nachází
vpředu vlevo v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru a
odstraňte.
Po výměněvadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho,
doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít k
poruše.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
182 Péče o vozidlo
ŜŦ. Obvod1 Západka zadních výklopných dveří 2
–
3 Vyhřívání zadního okna
4 Vyhřívání vnějšího zpětného zrcátka
5 Střešní okno
6 Řídicí modulu průběžně
variabilní převodovky
7 Snímač hmotnostního
průtoku vzduchu
8 ŜŦerpadlo pomocného
ohřevu
9 Ventil protiblokovacího brzdového systému
10 Řízení s regulovaným
napětím
11 Zadní kamera
12 –
13 –
14 Řídicí jednotka motoru /
řídicí modul převodovky
15 Řídicí modul vstřikování
paliva/spouštěč
16 Motor palivového čerpadla
17 Řídicí jednotka motoru 1 18
Řídicí jednotka motoru 2
19 Vstřikovač, zapalování
20 Klimatizace
21 Inteligentní snímač baterie
22 Elektrický zámek sloupku řízení
23 Ventilátor chladiče, nízká rychlost
24 –
25 Spínač vnějšího zpětného
zrcátka
26 Řídicí jednotka motoru/
modul automatizované
manuální převodovky
27 Elektromagnet odvětrávání nádoby
28 Spínač brzdového pedálu
29 Pomocné snímání spolujezdce
30 Motor nastavení sklonu světlometů
31 Houkačka
32 Přední mlhové světlo
33 Levé dálkové světlo

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Péče o vozidlo 183
34 Pravé dálkové světlo
35–
36 Motorek zadního stěrače
37 Levé natáčecí světlo
38 Motorek čerpadla
ostřikovače
39 Pravé natáčecí světlo
40 –
41 –
42 Startér 2
43 Elektrické centrum připojené k panelu
44 Automatizovaná mechanická převodovka
45 Startér 1
46 ŜŦerpadlo protiblokovacího
brzdového systému
47 Ventilátor chlazení - vysoká rychlost
48 Motorek předního stěrače
49 Elektrické centrum připojené k panelu -
příslušenství/přidržené
napájení RAPPojistkový blok v
přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku, stlačte jisticí
výčnělky, sklopte schránku dolů a
odejměte ji.
ŜŦ. Obvod
1 Onstar
2 Modul HVAC
