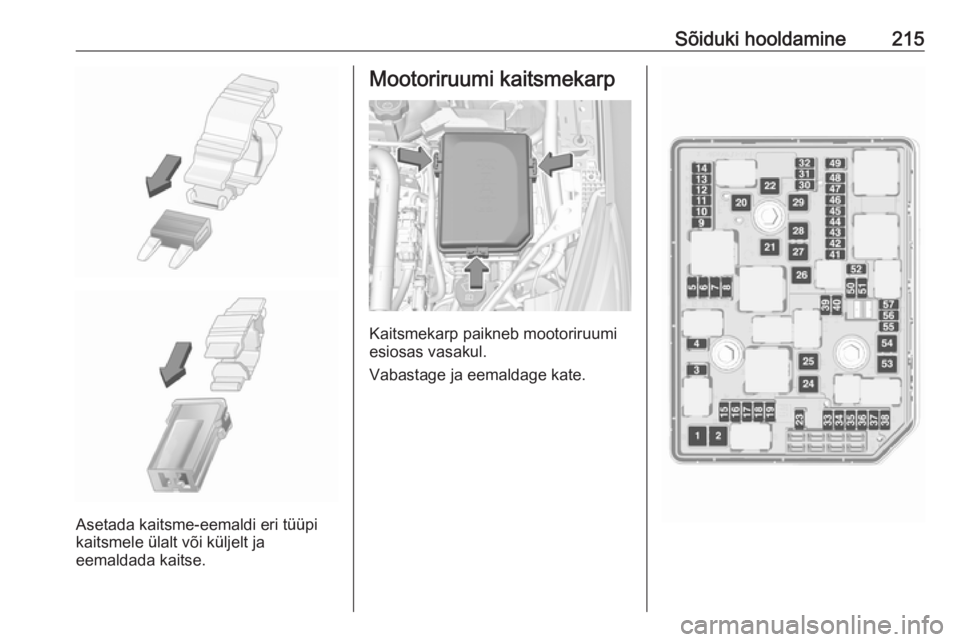

Sõiduki hooldamine215
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.

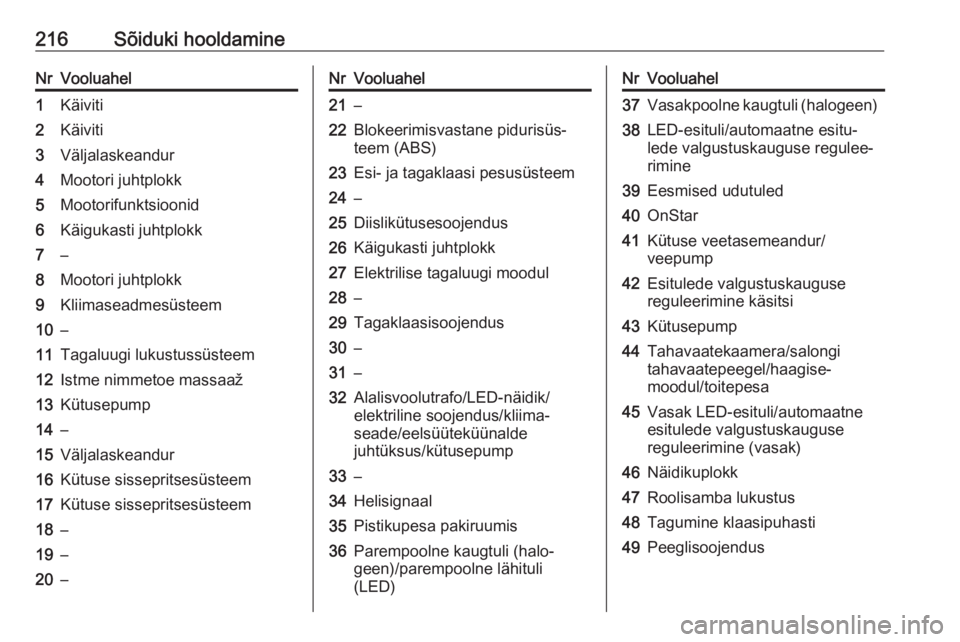

216Sõiduki hooldamineNrVooluahel1Käiviti2Käiviti3Väljalaskeandur4Mootori juhtplokk5Mootorifunktsioonid6Käigukasti juhtplokk7–8Mootori juhtplokk9Kliimaseadmesüsteem10–11Tagaluugi lukustussüsteem12Istme nimmetoe massaaž13Kütusepump14–15Väljalaskeandur16Kütuse sissepritsesüsteem17Kütuse sissepritsesüsteem18–19–20–NrVooluahel21–22Blokeerimisvastane pidurisüs‐
teem (ABS)23Esi- ja tagaklaasi pesusüsteem24–25Diislikütusesoojendus26Käigukasti juhtplokk27Elektrilise tagaluugi moodul28–29Tagaklaasisoojendus30–31–32Alalisvoolutrafo/LED-näidik/
elektriline soojendus/kliima‐
seade/eelsüüteküünalde
juhtüksus/kütusepump33–34Helisignaal35Pistikupesa pakiruumis36Parempoolne kaugtuli (halo‐
geen)/parempoolne lähituli
(LED)NrVooluahel37Vasakpoolne kaugtuli (halogeen)38LED-esituli/automaatne esitu‐
lede valgustuskauguse regulee‐
rimine39Eesmised udutuled40OnStar41Kütuse veetasemeandur/
veepump42Esitulede valgustuskauguse
reguleerimine käsitsi43Kütusepump44Tahavaatekaamera/salongi tahavaatepeegel/haagise‐
moodul/toitepesa45Vasak LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (vasak)46Näidikuplokk47Roolisamba lukustus48Tagumine klaasipuhasti49Peeglisoojendus

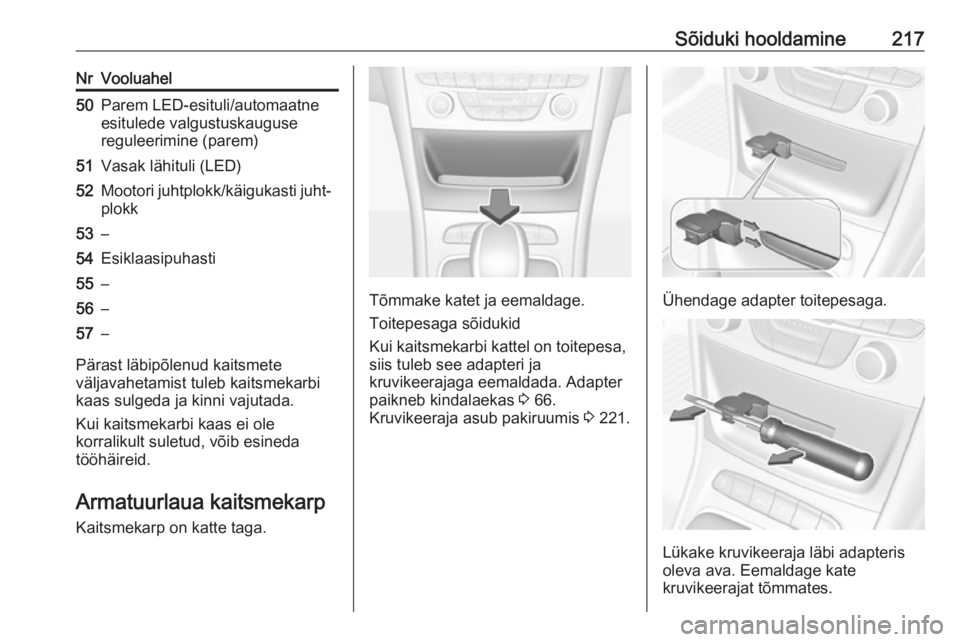

Sõiduki hooldamine217NrVooluahel50Parem LED-esituli/automaatne
esitulede valgustuskauguse
reguleerimine (parem)51Vasak lähituli (LED)52Mootori juhtplokk/käigukasti juht‐
plokk53–54Esiklaasipuhasti55–56–57–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp on katte taga.
Tõmmake katet ja eemaldage.
Toitepesaga sõidukid
Kui kaitsmekarbi kattel on toitepesa,
siis tuleb see adapteri ja
kruvikeerajaga eemaldada. Adapter
paikneb kindalaekas 3 66.
Kruvikeeraja asub pakiruumis 3 221.Ühendage adapter toitepesaga.
Lükake kruvikeeraja läbi adapteris
oleva ava. Eemaldage kate
kruvikeerajat tõmmates.

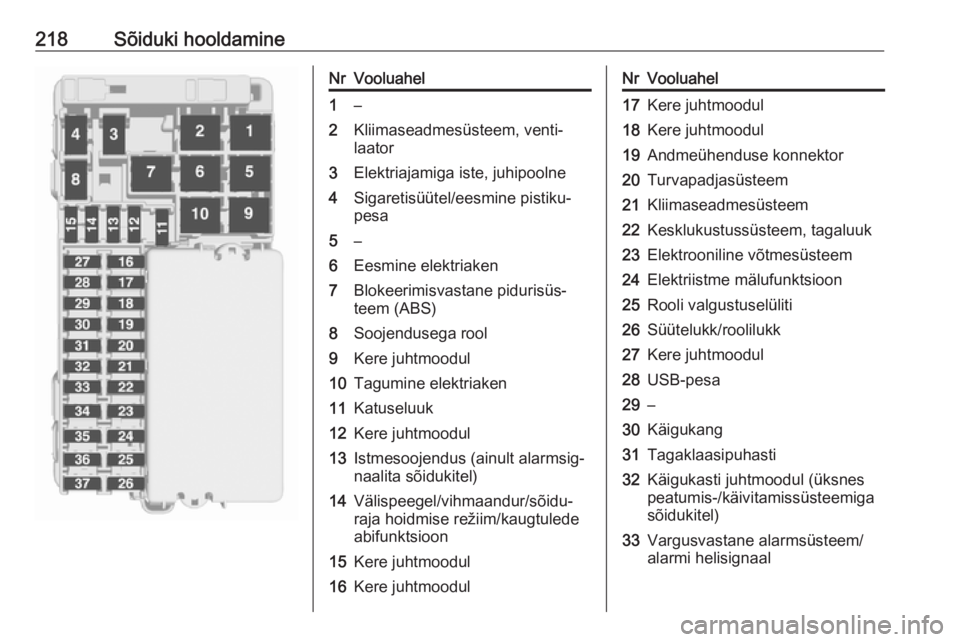

218Sõiduki hooldamineNrVooluahel1–2Kliimaseadmesüsteem, venti‐
laator3Elektriajamiga iste, juhipoolne4Sigaretisüütel/eesmine pistiku‐
pesa5–6Eesmine elektriaken7Blokeerimisvastane pidurisüs‐
teem (ABS)8Soojendusega rool9Kere juhtmoodul10Tagumine elektriaken11Katuseluuk12Kere juhtmoodul13Istmesoojendus (ainult alarmsig‐
naalita sõidukitel)14Välispeegel/vihmaandur/sõidu‐
raja hoidmise režiim/kaugtulede
abifunktsioon15Kere juhtmoodul16Kere juhtmoodulNrVooluahel17Kere juhtmoodul18Kere juhtmoodul19Andmeühenduse konnektor20Turvapadjasüsteem21Kliimaseadmesüsteem22Kesklukustussüsteem, tagaluuk23Elektrooniline võtmesüsteem24Elektriistme mälufunktsioon25Rooli valgustuselüliti26Süütelukk/roolilukk27Kere juhtmoodul28USB-pesa29–30Käigukang31Tagaklaasipuhasti32Käigukasti juhtmoodul (üksnes
peatumis-/käivitamissüsteemiga
sõidukitel)33Vargusvastane alarmsüsteem/
alarmi helisignaal

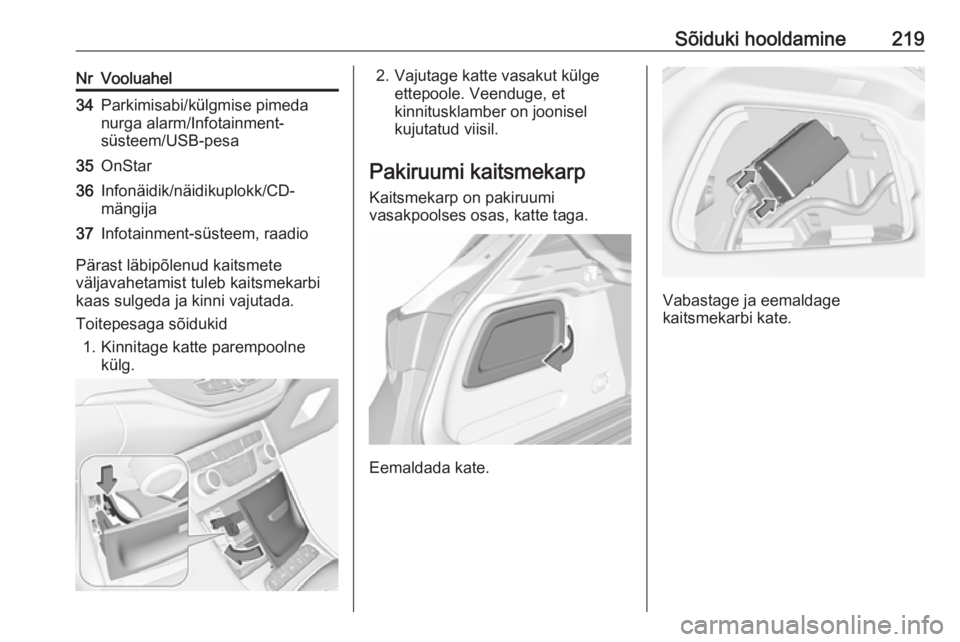

Sõiduki hooldamine219NrVooluahel34Parkimisabi/külgmise pimeda
nurga alarm/Infotainment-
süsteem/USB-pesa35OnStar36Infonäidik/näidikuplokk/CD-
mängija37Infotainment-süsteem, raadio
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Toitepesaga sõidukid 1. Kinnitage katte parempoolne külg.
2. Vajutage katte vasakut külge ettepoole. Veenduge, et
kinnitusklamber on joonisel
kujutatud viisil.
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Vabastage ja eemaldage
kaitsmekarbi kate.

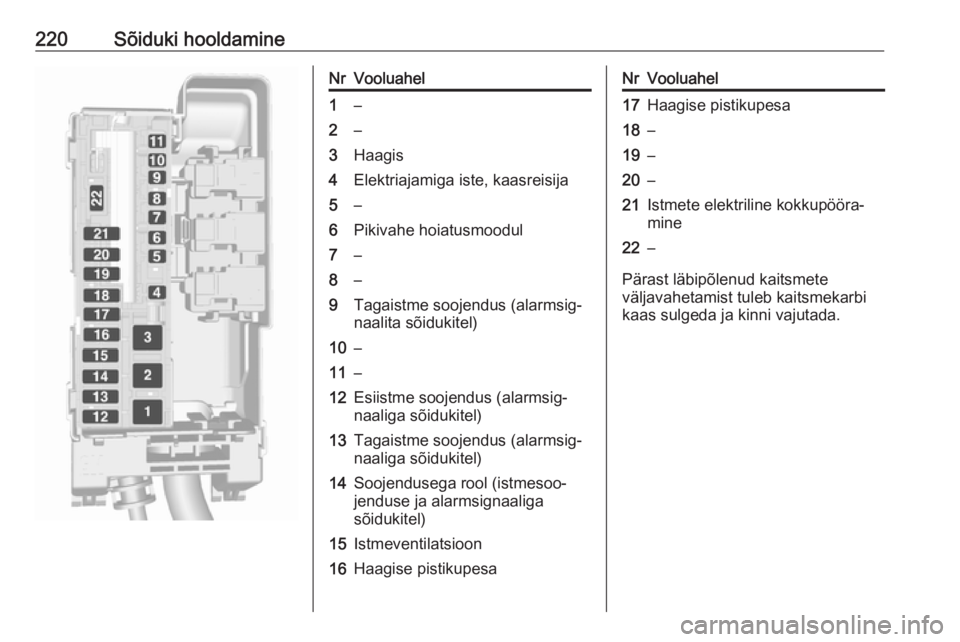

220Sõiduki hooldamineNrVooluahel1–2–3Haagis4Elektriajamiga iste, kaasreisija5–6Pikivahe hoiatusmoodul7–8–9Tagaistme soojendus (alarmsig‐
naalita sõidukitel)10–11–12Esiistme soojendus (alarmsig‐
naaliga sõidukitel)13Tagaistme soojendus (alarmsig‐
naaliga sõidukitel)14Soojendusega rool (istmesoo‐
jenduse ja alarmsignaaliga
sõidukitel)15Istmeventilatsioon16Haagise pistikupesaNrVooluahel17Haagise pistikupesa18–19–20–21Istmete elektriline kokkupööra‐
mine22–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.

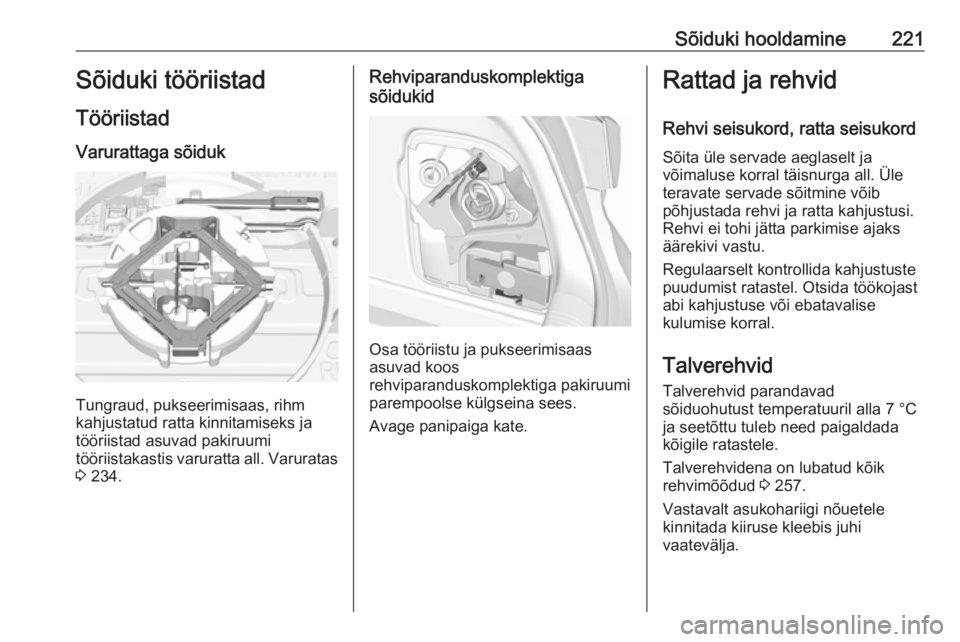

Sõiduki hooldamine221Sõiduki tööriistadTööriistad
Varurattaga sõiduk
Tungraud, pukseerimisaas, rihm
kahjustatud ratta kinnitamiseks ja
tööriistad asuvad pakiruumi
tööriistakastis varuratta all. Varuratas
3 234.
Rehviparanduskomplektiga
sõidukid
Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga pakiruumi
parempoolse külgseina sees.
Avage panipaiga kate.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Otsida töökojast
abi kahjustuse või ebatavalise
kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 257.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.

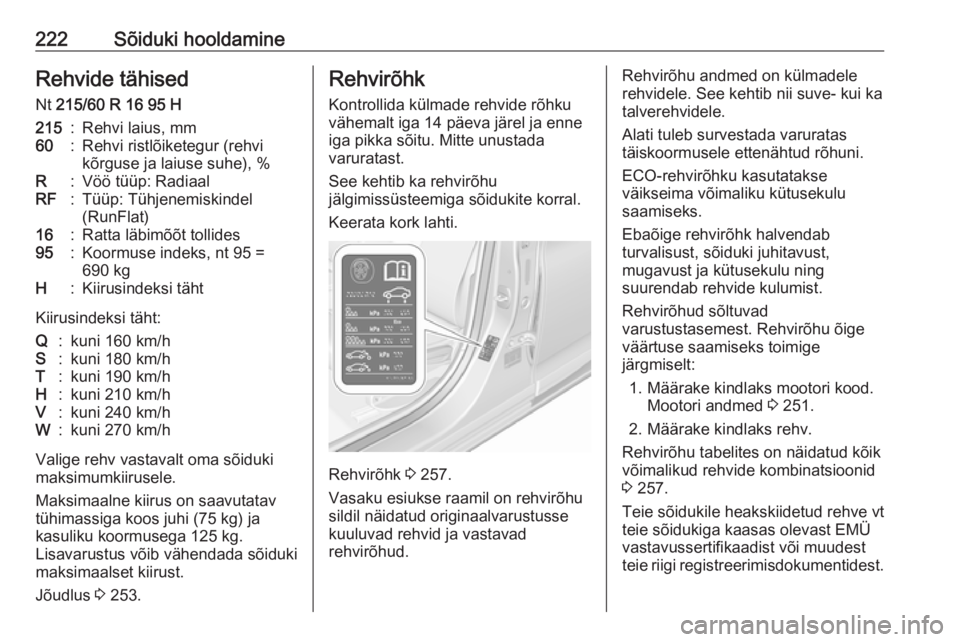

222Sõiduki hooldamineRehvide tähised
Nt 215/60 R 16 95 H215:Rehvi laius, mm60:Rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:Vöö tüüp: RadiaalRF:Tüüp: Tühjenemiskindel
(RunFlat)16:Ratta läbimõõt tollides95:Koormuse indeks, nt 95 =
690 kgH:Kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv vastavalt oma sõiduki
maksimumkiirusele.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 253.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast.
See kehtib ka rehvirõhu
jälgimissüsteemiga sõidukite korral.
Keerata kork lahti.
Rehvirõhk 3 257.
Vasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Alati tuleb survestada varuratas
täiskoormusele ettenähtud rõhuni.
ECO-rehvirõhku kasutatakse
väikseima võimaliku kütusekulu
saamiseks.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 251.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 257.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
