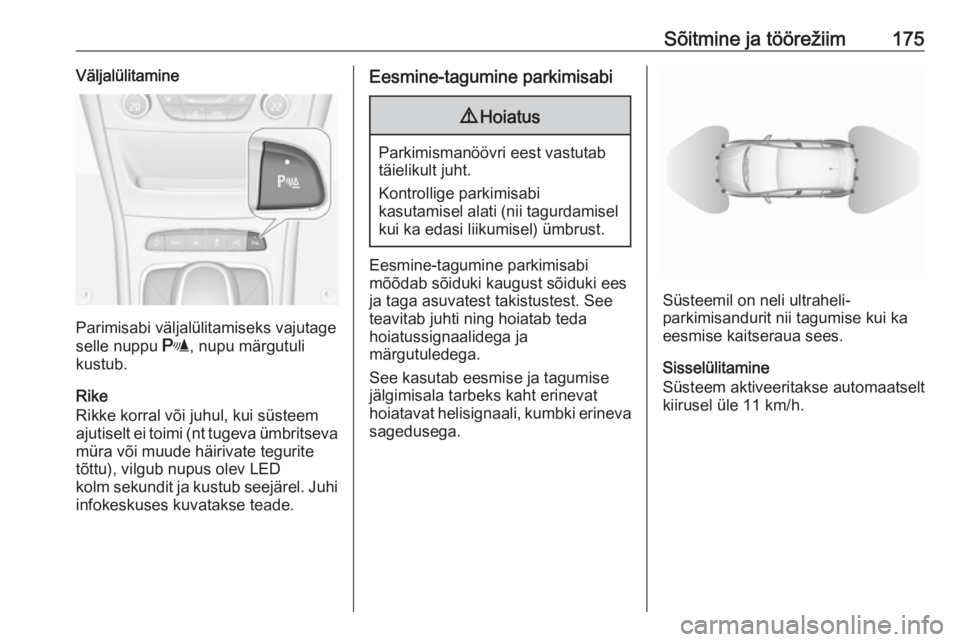

Sõitmine ja töörežiim175Väljalülitamine
Parimisabi väljalülitamiseks vajutage
selle nuppu r, nupu märgutuli
kustub.
Rike
Rikke korral või juhul, kui süsteem ajutiselt ei toimi ( nt tugeva ümbritseva
müra või muude häirivate tegurite
tõttu), vilgub nupus olev LED
kolm sekundit ja kustub seejärel. Juhi
infokeskuses kuvatakse teade.
Eesmine-tagumine parkimisabi9 Hoiatus
Parkimismanöövri eest vastutab
täielikult juht.
Kontrollige parkimisabi
kasutamisel alati (nii tagurdamisel kui ka edasi liikumisel) ümbrust.
Eesmine-tagumine parkimisabi
mõõdab sõiduki kaugust sõiduki ees
ja taga asuvatest takistustest. See
teavitab juhti ning hoiatab teda
hoiatussignaalidega ja
märgutuledega.
See kasutab eesmise ja tagumise jälgimisala tarbeks kaht erinevat
hoiatavat helisignaali, kumbki erineva
sagedusega.
Süsteemil on neli ultraheli-
parkimisandurit nii tagumise kui ka
eesmise kaitseraua sees.
Sisselülitamine
Süsteem aktiveeritakse automaatselt
kiirusel üle 11 km/h.

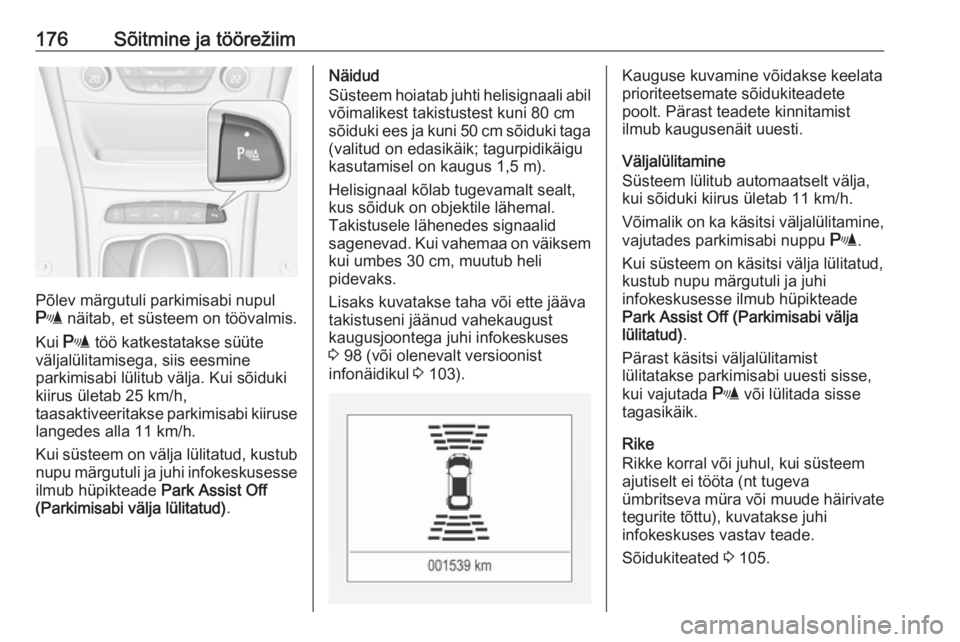

176Sõitmine ja töörežiim
Põlev märgutuli parkimisabi nupul
r näitab, et süsteem on töövalmis.
Kui r töö katkestatakse süüte
väljalülitamisega, siis eesmine
parkimisabi lülitub välja. Kui sõiduki
kiirus ületab 25 km/h,
taasaktiveeritakse parkimisabi kiiruse
langedes alla 11 km/h.
Kui süsteem on välja lülitatud, kustub nupu märgutuli ja juhi infokeskusesse ilmub hüpikteade Park Assist Off
(Parkimisabi välja lülitatud) .
Näidud
Süsteem hoiatab juhti helisignaali abil
võimalikest takistustest kuni 80 cm
sõiduki ees ja kuni 50 cm sõiduki taga
(valitud on edasikäik; tagurpidikäigu
kasutamisel on kaugus 1,5 m).
Helisignaal kõlab tugevamalt sealt,
kus sõiduk on objektile lähemal.
Takistusele lähenedes signaalid
sagenevad. Kui vahemaa on väiksem kui umbes 30 cm, muutub heli
pidevaks.
Lisaks kuvatakse taha või ette jääva takistuseni jäänud vahekaugust
kaugusjoontega juhi infokeskuses
3 98 (või olenevalt versioonist
infonäidikul 3 103).Kauguse kuvamine võidakse keelata
prioriteetsemate sõidukiteadete
poolt. Pärast teadete kinnitamist ilmub kaugusenäit uuesti.
Väljalülitamine
Süsteem lülitub automaatselt välja, kui sõiduki kiirus ületab 11 km/h.
Võimalik on ka käsitsi väljalülitamine, vajutades parkimisabi nuppu r.
Kui süsteem on käsitsi välja lülitatud,
kustub nupu märgutuli ja juhi
infokeskusesse ilmub hüpikteade
Park Assist Off (Parkimisabi välja
lülitatud) .
Pärast käsitsi väljalülitamist
lülitatakse parkimisabi uuesti sisse,
kui vajutada r või lülitada sisse
tagasikäik.
Rike
Rikke korral või juhul, kui süsteem
ajutiselt ei tööta (nt tugeva
ümbritseva müra või muude häirivate
tegurite tõttu), kuvatakse juhi
infokeskuses vastav teade.
Sõidukiteated 3 105.

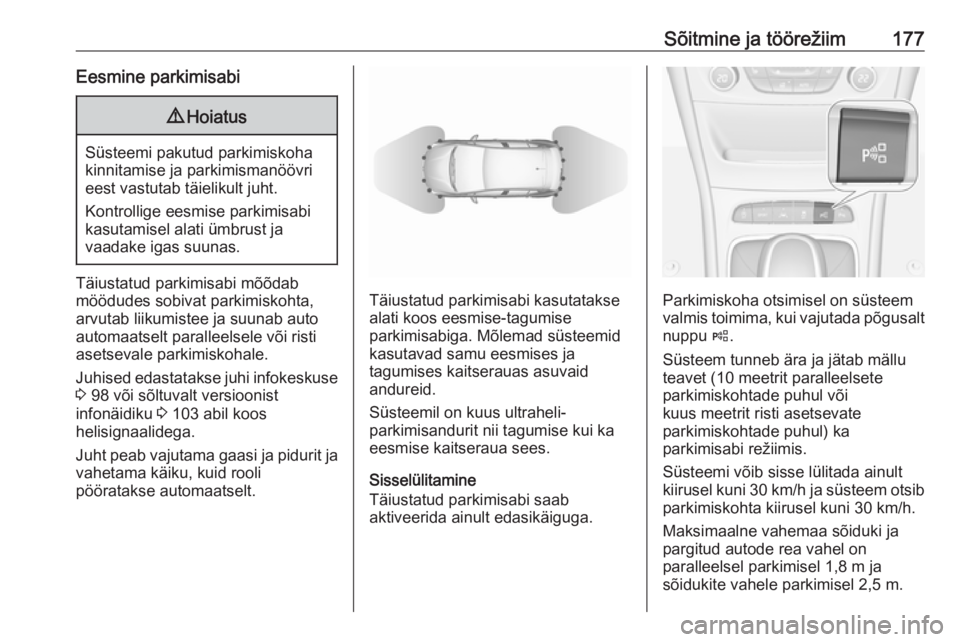

Sõitmine ja töörežiim177Eesmine parkimisabi9Hoiatus
Süsteemi pakutud parkimiskoha
kinnitamise ja parkimismanöövri
eest vastutab täielikult juht.
Kontrollige eesmise parkimisabi
kasutamisel alati ümbrust ja
vaadake igas suunas.
Täiustatud parkimisabi mõõdab
möödudes sobivat parkimiskohta,
arvutab liikumistee ja suunab auto
automaatselt paralleelsele või risti
asetsevale parkimiskohale.
Juhised edastatakse juhi infokeskuse
3 98 või sõltuvalt versioonist
infonäidiku 3 103 abil koos
helisignaalidega.
Juht peab vajutama gaasi ja pidurit ja vahetama käiku, kuid rooli
pööratakse automaatselt.Täiustatud parkimisabi kasutatakse
alati koos eesmise-tagumise
parkimisabiga. Mõlemad süsteemid
kasutavad samu eesmises ja
tagumises kaitserauas asuvaid
andureid.
Süsteemil on kuus ultraheli-
parkimisandurit nii tagumise kui ka
eesmise kaitseraua sees.
Sisselülitamine
Täiustatud parkimisabi saab
aktiveerida ainult edasikäiguga.Parkimiskoha otsimisel on süsteem
valmis toimima, kui vajutada põgusalt
nuppu (.
Süsteem tunneb ära ja jätab mällu
teavet (10 meetrit paralleelsete
parkimiskohtade puhul või
kuus meetrit risti asetsevate
parkimiskohtade puhul) ka
parkimisabi režiimis.
Süsteemi võib sisse lülitada ainult
kiirusel kuni 30 km/h ja süsteem otsib
parkimiskohta kiirusel kuni 30 km/h.
Maksimaalne vahemaa sõiduki ja
pargitud autode rea vahel on
paralleelsel parkimisel 1,8 m ja
sõidukite vahele parkimisel 2,5 m.

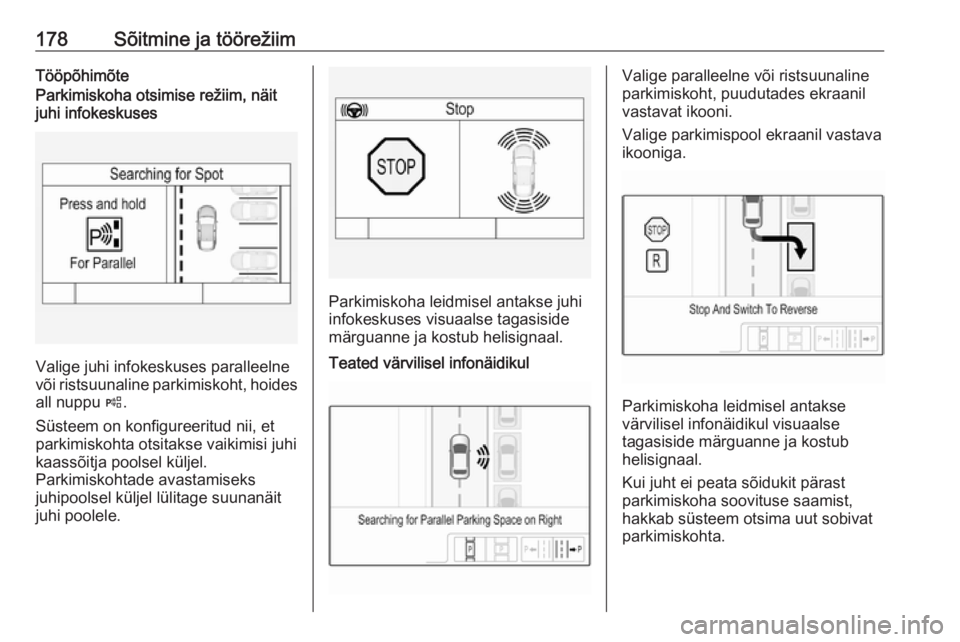

178Sõitmine ja töörežiimTööpõhimõteParkimiskoha otsimise režiim, näit
juhi infokeskuses
Valige juhi infokeskuses paralleelne
või ristsuunaline parkimiskoht, hoides all nuppu (.
Süsteem on konfigureeritud nii, et
parkimiskohta otsitakse vaikimisi juhi kaassõitja poolsel küljel.
Parkimiskohtade avastamiseks
juhipoolsel küljel lülitage suunanäit
juhi poolele.
Parkimiskoha leidmisel antakse juhi
infokeskuses visuaalse tagasiside
märguanne ja kostub helisignaal.
Teated värvilisel infonäidikulValige paralleelne või ristsuunaline
parkimiskoht, puudutades ekraanil
vastavat ikooni.
Valige parkimispool ekraanil vastava ikooniga.
Parkimiskoha leidmisel antakse
värvilisel infonäidikul visuaalse
tagasiside märguanne ja kostub
helisignaal.
Kui juht ei peata sõidukit pärast parkimiskoha soovituse saamist,
hakkab süsteem otsima uut sobivat
parkimiskohta.

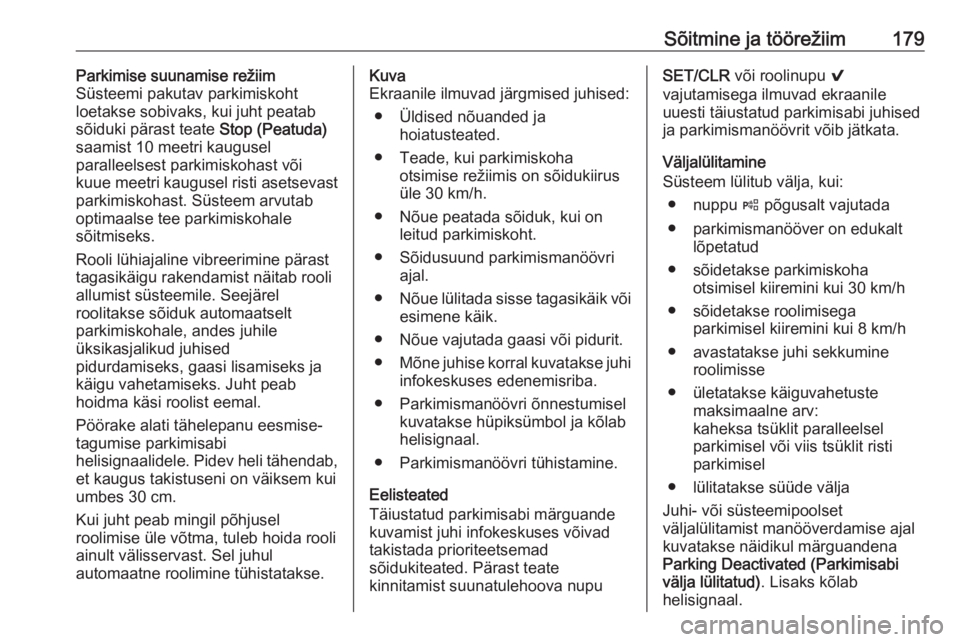

Sõitmine ja töörežiim179Parkimise suunamise režiim
Süsteemi pakutav parkimiskoht
loetakse sobivaks, kui juht peatab
sõiduki pärast teate Stop (Peatuda)
saamist 10 meetri kaugusel
paralleelsest parkimiskohast või
kuue meetri kaugusel risti asetsevast
parkimiskohast. Süsteem arvutab
optimaalse tee parkimiskohale
sõitmiseks.
Rooli lühiajaline vibreerimine pärast
tagasikäigu rakendamist näitab rooli
allumist süsteemile. Seejärel
roolitakse sõiduk automaatselt
parkimiskohale, andes juhile
üksikasjalikud juhised
pidurdamiseks, gaasi lisamiseks ja
käigu vahetamiseks. Juht peab
hoidma käsi roolist eemal.
Pöörake alati tähelepanu eesmise-
tagumise parkimisabi
helisignaalidele. Pidev heli tähendab, et kaugus takistuseni on väiksem kui
umbes 30 cm.
Kui juht peab mingil põhjusel
roolimise üle võtma, tuleb hoida rooli
ainult välisservast. Sel juhul
automaatne roolimine tühistatakse.Kuva
Ekraanile ilmuvad järgmised juhised:
● Üldised nõuanded ja hoiatusteated.
● Teade, kui parkimiskoha otsimise režiimis on sõidukiirus
üle 30 km/h.
● Nõue peatada sõiduk, kui on leitud parkimiskoht.
● Sõidusuund parkimismanöövri ajal.
● Nõue lülitada sisse tagasikäik või
esimene käik.
● Nõue vajutada gaasi või pidurit.
● Mõne juhise korral kuvatakse juhi
infokeskuses edenemisriba.
● Parkimismanöövri õnnestumisel kuvatakse hüpiksümbol ja kõlab
helisignaal.
● Parkimismanöövri tühistamine.
Eelisteated
Täiustatud parkimisabi märguande
kuvamist juhi infokeskuses võivad
takistada prioriteetsemad
sõidukiteated. Pärast teate
kinnitamist suunatulehoova nupuSET/CLR või roolinupu 9
vajutamisega ilmuvad ekraanile
uuesti täiustatud parkimisabi juhised
ja parkimismanöövrit võib jätkata.
Väljalülitamine
Süsteem lülitub välja, kui:
● nuppu ( põgusalt vajutada
● parkimismanööver on edukalt lõpetatud
● sõidetakse parkimiskoha otsimisel kiiremini kui 30 km/h
● sõidetakse roolimisega parkimisel kiiremini kui 8 km/h
● avastatakse juhi sekkumine roolimisse
● ületatakse käiguvahetuste maksimaalne arv:
kaheksa tsüklit paralleelsel
parkimisel või viis tsüklit risti
parkimisel
● lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse näidikul märguandena
Parking Deactivated (Parkimisabi
välja lülitatud) . Lisaks kõlab
helisignaal.

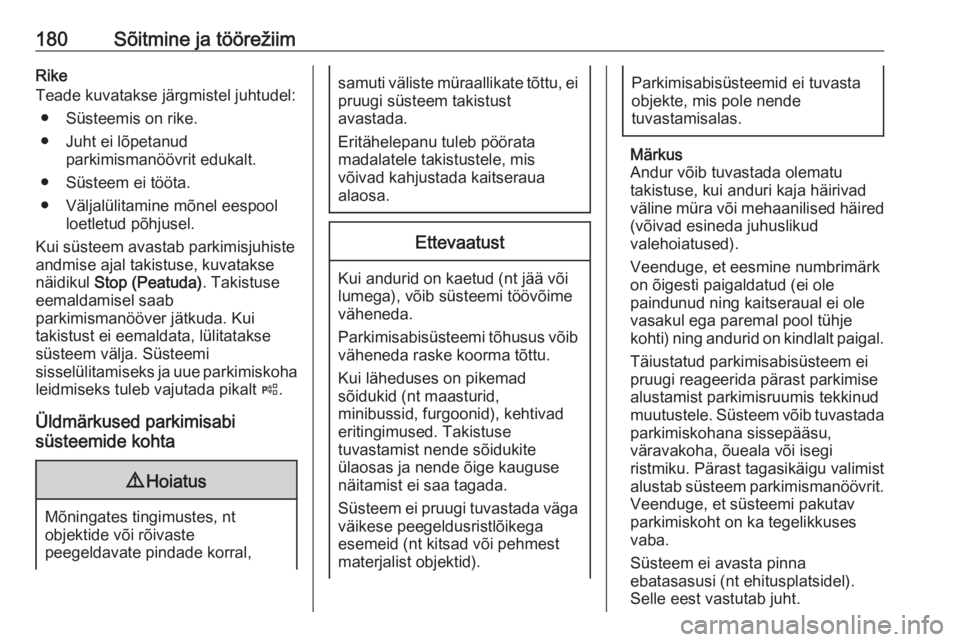

180Sõitmine ja töörežiimRike
Teade kuvatakse järgmistel juhtudel:
● Süsteemis on rike.
● Juht ei lõpetanud parkimismanöövrit edukalt.
● Süsteem ei tööta.
● Väljalülitamine mõnel eespool loetletud põhjusel.
Kui süsteem avastab parkimisjuhiste andmise ajal takistuse, kuvatakse
näidikul Stop (Peatuda) . Takistuse
eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse
süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha leidmiseks tuleb vajutada pikalt (.
Üldmärkused parkimisabi
süsteemide kohta9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Andur võib tuvastada olematu
takistuse, kui anduri kaja häirivad
väline müra või mehaanilised häired
(võivad esineda juhuslikud
valehoiatused).
Veenduge, et eesmine numbrimärk
on õigesti paigaldatud (ei ole
paindunud ning kaitseraual ei ole
vasakul ega paremal pool tühje
kohti) ning andurid on kindlalt paigal.
Täiustatud parkimisabisüsteem eipruugi reageerida pärast parkimise
alustamist parkimisruumis tekkinud
muutustele. Süsteem võib tuvastada
parkimiskohana sissepääsu,
väravakoha, õueala või isegi
ristmiku. Pärast tagasikäigu valimist
alustab süsteem parkimismanöövrit. Veenduge, et süsteemi pakutav
parkimiskoht on ka tegelikkuses
vaba.
Süsteem ei avasta pinna
ebatasasusi (nt ehitusplatsidel).
Selle eest vastutab juht.

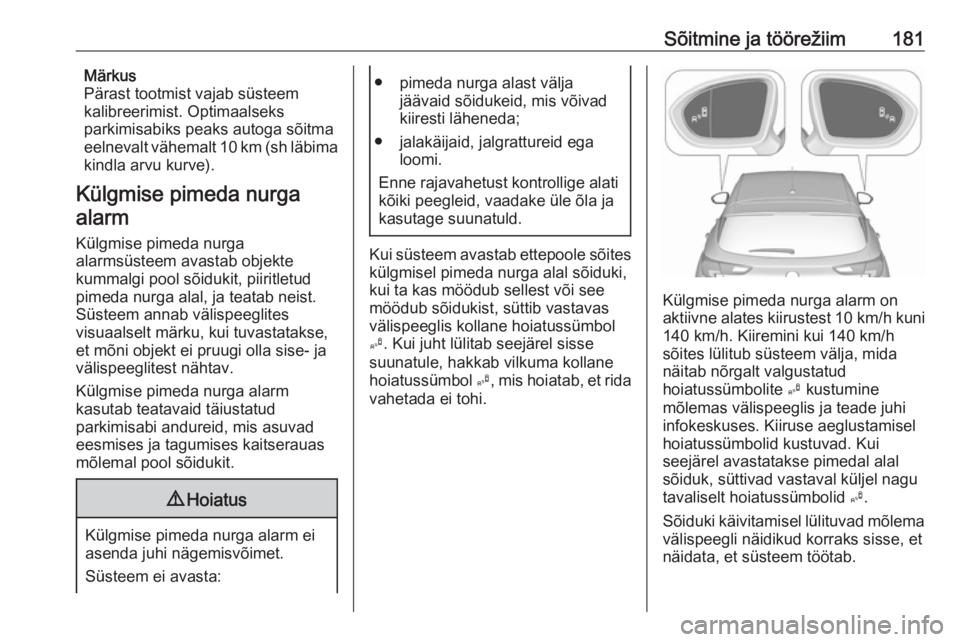

Sõitmine ja töörežiim181Märkus
Pärast tootmist vajab süsteem
kalibreerimist. Optimaalseks
parkimisabiks peaks autoga sõitma
eelnevalt vähemalt 10 km (sh läbima
kindla arvu kurve).
Külgmise pimeda nurga alarm
Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Külgmise pimeda nurga alarm
kasutab teatavaid täiustatud
parkimisabi andureid, mis asuvad eesmises ja tagumises kaitserauas
mõlemal pool sõidukit.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta:
● pimeda nurga alast välja jäävaid sõidukeid, mis võivad
kiiresti läheneda;
● jalakäijaid, jalgrattureid ega loomi.
Enne rajavahetust kontrollige alati kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab ettepoole sõites külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see möödub sõidukist, süttib vastavas
välispeeglis kollane hoiatussümbol
B . Kui juht lülitab seejärel sisse
suunatule, hakkab vilkuma kollane
hoiatussümbol B, mis hoiatab, et rida
vahetada ei tohi.
Külgmise pimeda nurga alarm on aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab nõrgalt valgustatud
hoiatussümbolite B kustumine
mõlemas välispeeglis ja teade juhi
infokeskuses. Kiiruse aeglustamisel
hoiatussümbolid kustuvad. Kui
seejärel avastatakse pimedal alal
sõiduk, süttivad vastaval küljel nagu
tavaliselt hoiatussümbolid B.
Sõiduki käivitamisel lülituvad mõlema välispeegli näidikud korraks sisse, et
näidata, et süsteem töötab.

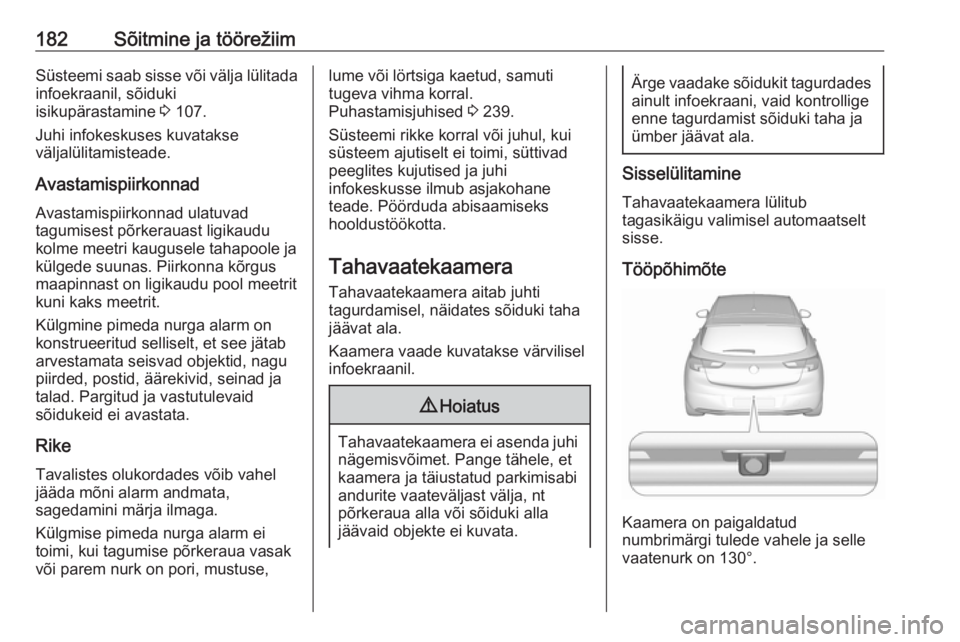

182Sõitmine ja töörežiimSüsteemi saab sisse või välja lülitada
infoekraanil, sõiduki
isikupärastamine 3 107.
Juhi infokeskuses kuvatakse
väljalülitamisteade.
Avastamispiirkonnad
Avastamispiirkonnad ulatuvad
tagumisest põrkerauast ligikaudu
kolme meetri kaugusele tahapoole ja
külgede suunas. Piirkonna kõrgus
maapinnast on ligikaudu pool meetrit
kuni kaks meetrit.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid, nagu piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Rike Tavalistes olukordades võib vaheljääda mõni alarm andmata,
sagedamini märja ilmaga.
Külgmise pimeda nurga alarm ei
toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,lume või lörtsiga kaetud, samuti
tugeva vihma korral.
Puhastamisjuhised 3 239.
Süsteemi rikke korral või juhul, kui
süsteem ajutiselt ei toimi, süttivad
peeglites kujutised ja juhi
infokeskusse ilmub asjakohane
teade. Pöörduda abisaamiseks
hooldustöökotta.
Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud
numbrimärgi tulede vahele ja selle
vaatenurk on 130°.
