2016 OPEL ASTRA K Omaniku käsiraamat (in Estonian)

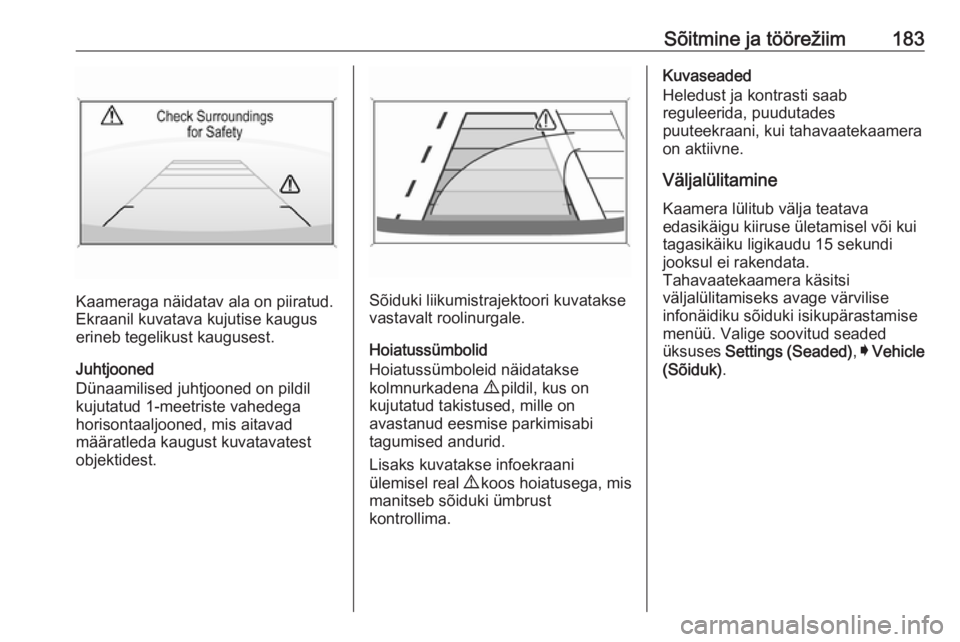

Sõitmine ja töörežiim183
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Hoiatussümbolid
Hoiatussümboleid näidatakse kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille on
avastanud eesmise parkimisabi
tagumised andurid.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Kuvaseaded
Heledust ja kontrasti saab
reguleerida, puudutades
puuteekraani, kui tahavaatekaamera
on aktiivne.
VäljalülitamineKaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui tagasikäiku ligikaudu 15 sekundi
jooksul ei rakendata.
Tahavaatekaamera käsitsi
väljalülitamiseks avage värvilise
infonäidiku sõiduki isikupärastamise
menüü. Valige soovitud seaded
üksuses Settings (Seaded) , I Vehicle
(Sõiduk) .

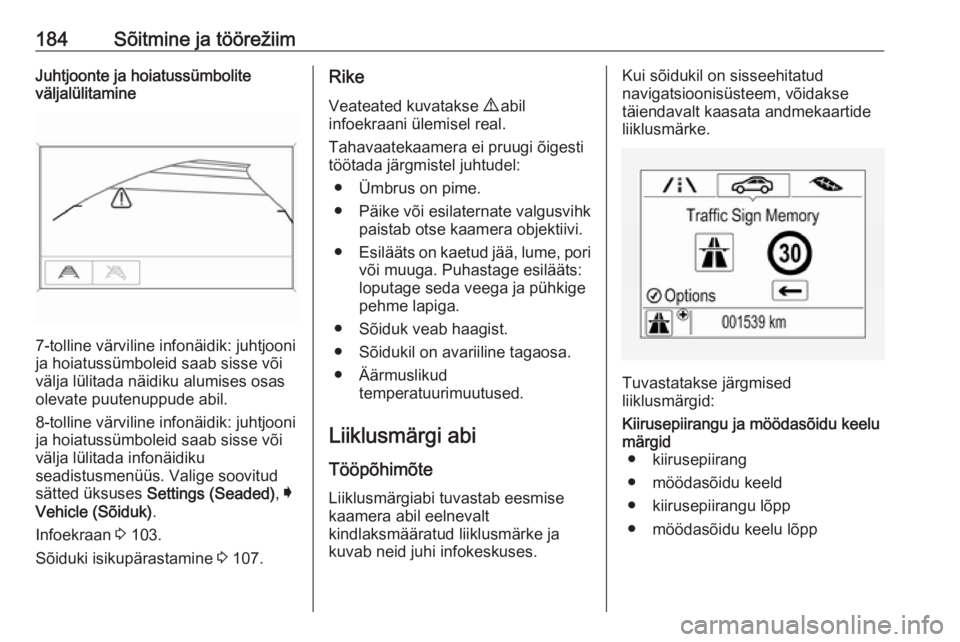

184Sõitmine ja töörežiimJuhtjoonte ja hoiatussümbolite
väljalülitamine
7-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada näidiku alumises osas
olevate puutenuppude abil.
8-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada infonäidiku
seadistusmenüüs. Valige soovitud
sätted üksuses Settings (Seaded) , I
Vehicle (Sõiduk) .
Infoekraan 3 103.
Sõiduki isikupärastamine 3 107.
Rike
Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.
Liiklusmärgi abi
Tööpõhimõte Liiklusmärgiabi tuvastab eesmise
kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.Kui sõidukil on sisseehitatud
navigatsioonisüsteem, võidakse
täiendavalt kaasata andmekaartide liiklusmärke.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõpp

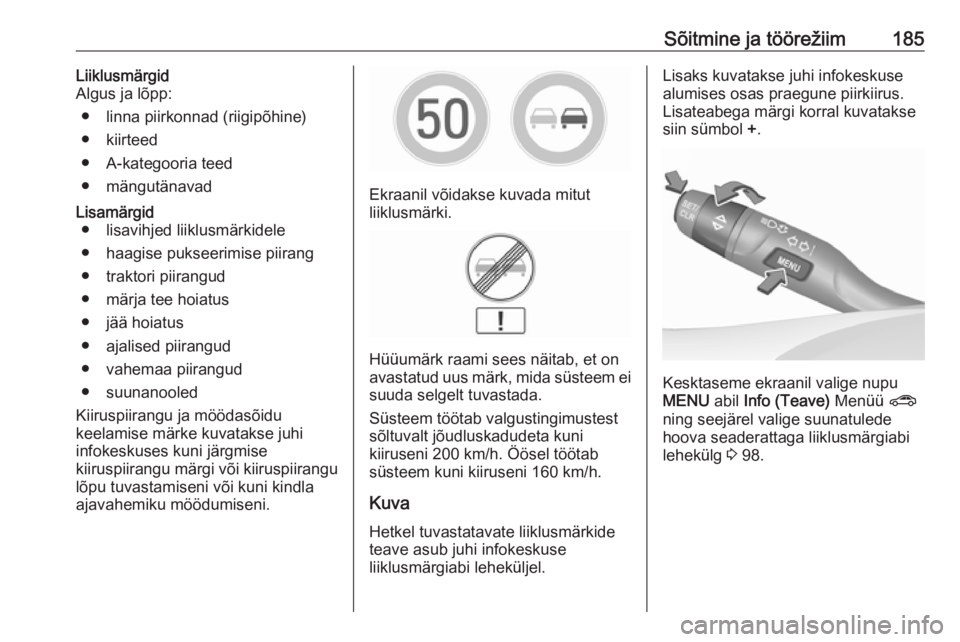

Sõitmine ja töörežiim185Liiklusmärgid
Algus ja lõpp:
● linna piirkonnad (riigipõhine)● kiirteed
● A-kategooria teed ● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● ajalised piirangud
● vahemaa piirangud
● suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu
lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.
Hüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda selgelt tuvastada.
Süsteem töötab valgustingimustest
sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
KuvaHetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Lisateabega märgi korral kuvatakse
siin sümbol +.
Kesktaseme ekraanil valige nupu
MENU abil Info (Teave) Menüü ?
ning seejärel valige suunatulede
hoova seaderattaga liiklusmärgiabi
lehekülg 3 98.

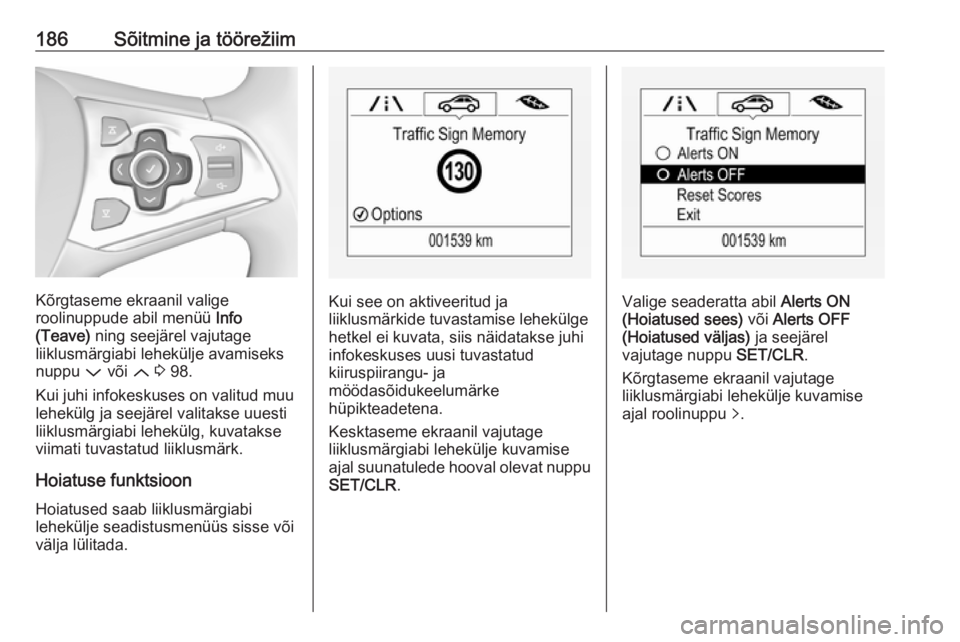

186Sõitmine ja töörežiim
Kõrgtaseme ekraanil valige
roolinuppude abil menüü Info
(Teave) ning seejärel vajutage
liiklusmärgiabi lehekülje avamiseks
nuppu P või Q 3 98.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
liiklusmärgiabi lehekülg, kuvatakse viimati tuvastatud liiklusmärk.
Hoiatuse funktsioon
Hoiatused saab liiklusmärgiabi
lehekülje seadistusmenüüs sisse või
välja lülitada.Kui see on aktiveeritud ja
liiklusmärkide tuvastamise lehekülge
hetkel ei kuvata, siis näidatakse juhi
infokeskuses uusi tuvastatud
kiiruspiirangu- ja
möödasõidukeelumärke
hüpikteadetena.
Kesktaseme ekraanil vajutage
liiklusmärgiabi lehekülje kuvamise
ajal suunatulede hooval olevat nuppu
SET/CLR .Valige seaderatta abil Alerts ON
(Hoiatused sees) või Alerts OFF
(Hoiatused väljas) ja seejärel
vajutage nuppu SET/CLR.
Kõrgtaseme ekraanil vajutage
liiklusmärgiabi lehekülje kuvamise
ajal roolinuppu q.

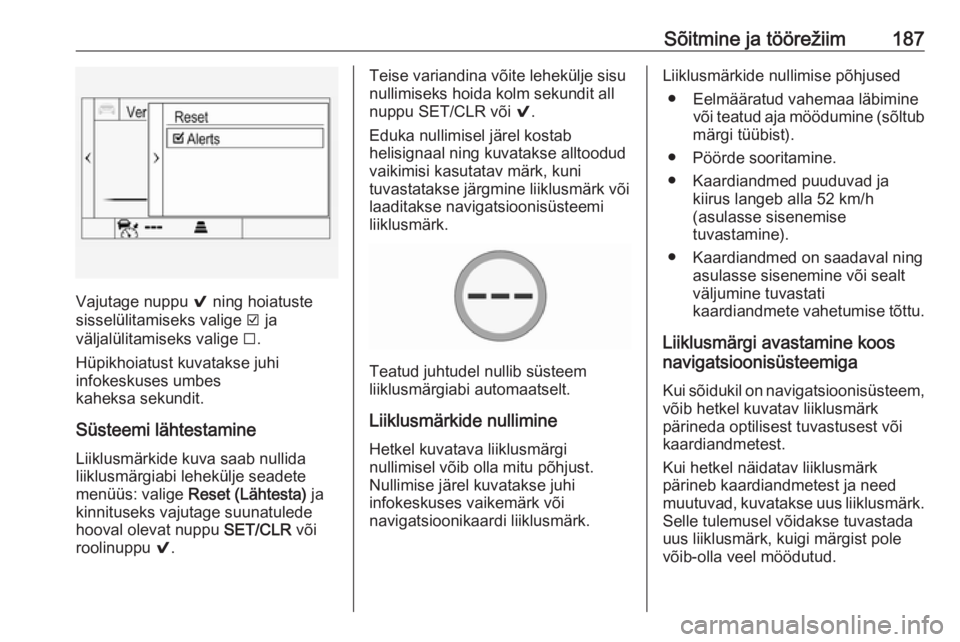

Sõitmine ja töörežiim187
Vajutage nuppu 9 ning hoiatuste
sisselülitamiseks valige J ja
väljalülitamiseks valige I.
Hüpikhoiatust kuvatakse juhi
infokeskuses umbes
kaheksa sekundit.
Süsteemi lähtestamine Liiklusmärkide kuva saab nullida
liiklusmärgiabi lehekülje seadete menüüs: valige Reset (Lähtesta) ja
kinnituseks vajutage suunatulede hooval olevat nuppu SET/CLR või
roolinuppu 9.
Teise variandina võite lehekülje sisu
nullimiseks hoida kolm sekundit all
nuppu SET/CLR või 9.
Eduka nullimisel järel kostab
helisignaal ning kuvatakse alltoodud
vaikimisi kasutatav märk, kuni
tuvastatakse järgmine liiklusmärk või
laaditakse navigatsioonisüsteemi
liiklusmärk.
Teatud juhtudel nullib süsteem
liiklusmärgiabi automaatselt.
Liiklusmärkide nullimine
Hetkel kuvatava liiklusmärgi
nullimisel võib olla mitu põhjust.
Nullimise järel kuvatakse juhi
infokeskuses vaikemärk või
navigatsioonikaardi liiklusmärk.
Liiklusmärkide nullimise põhjused
● Eelmääratud vahemaa läbimine või teatud aja möödumine (sõltub
märgi tüübist).
● Pöörde sooritamine.
● Kaardiandmed puuduvad ja kiirus langeb alla 52 km/h
(asulasse sisenemise
tuvastamine).
● Kaardiandmed on saadaval ning asulasse sisenemine või sealt
väljumine tuvastati
kaardiandmete vahetumise tõttu.
Liiklusmärgi avastamine koos
navigatsioonisüsteemiga
Kui sõidukil on navigatsioonisüsteem, võib hetkel kuvatav liiklusmärk
pärineda optilisest tuvastusest või
kaardiandmetest.
Kui hetkel näidatav liiklusmärk
pärineb kaardiandmetest ja need
muutuvad, kuvatakse uus liiklusmärk.
Selle tulemusel võidakse tuvastada
uus liiklusmärk, kuigi märgist pole
võib-olla veel möödutud.

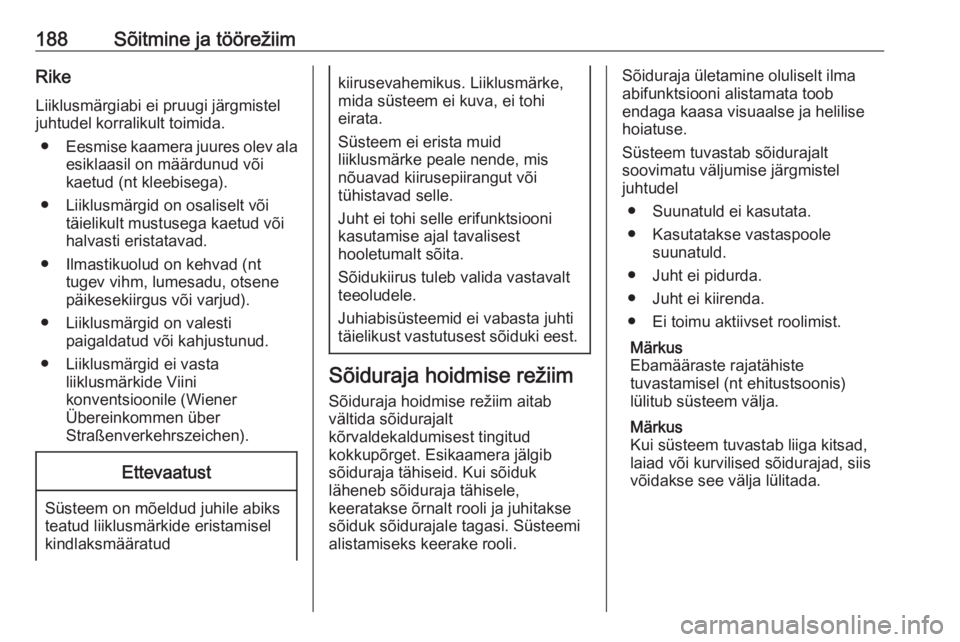

188Sõitmine ja töörežiimRikeLiiklusmärgiabi ei pruugi järgmisteljuhtudel korralikult toimida.
● Eesmise kaamera juures olev ala
esiklaasil on määrdunud või
kaetud (nt kleebisega).
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärkide Viini
konventsioonile (Wiener
Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõiduraja hoidmise režiim
Sõiduraja hoidmise režiim aitab
vältida sõidurajalt
kõrvaldekaldumisest tingitud
kokkupõrget. Esikaamera jälgib
sõiduraja tähiseid. Kui sõiduk
läheneb sõiduraja tähisele,
keeratakse õrnalt rooli ja juhitakse
sõiduk sõidurajale tagasi. Süsteemi alistamiseks keerake rooli.
Sõiduraja ületamine oluliselt ilma
abifunktsiooni alistamata toob
endaga kaasa visuaalse ja helilise
hoiatuse.
Süsteem tuvastab sõidurajalt
soovimatu väljumise järgmistel
juhtudel
● Suunatuld ei kasutata.
● Kasutatakse vastaspoole suunatuld.
● Juht ei pidurda.
● Juht ei kiirenda.
● Ei toimu aktiivset roolimist.
Märkus
Ebamääraste rajatähiste
tuvastamisel (nt ehitustsoonis)
lülitub süsteem välja.
Märkus
Kui süsteem tuvastab liiga kitsad,
laiad või kurvilised sõidurajad, siis
võidakse see välja lülitada.

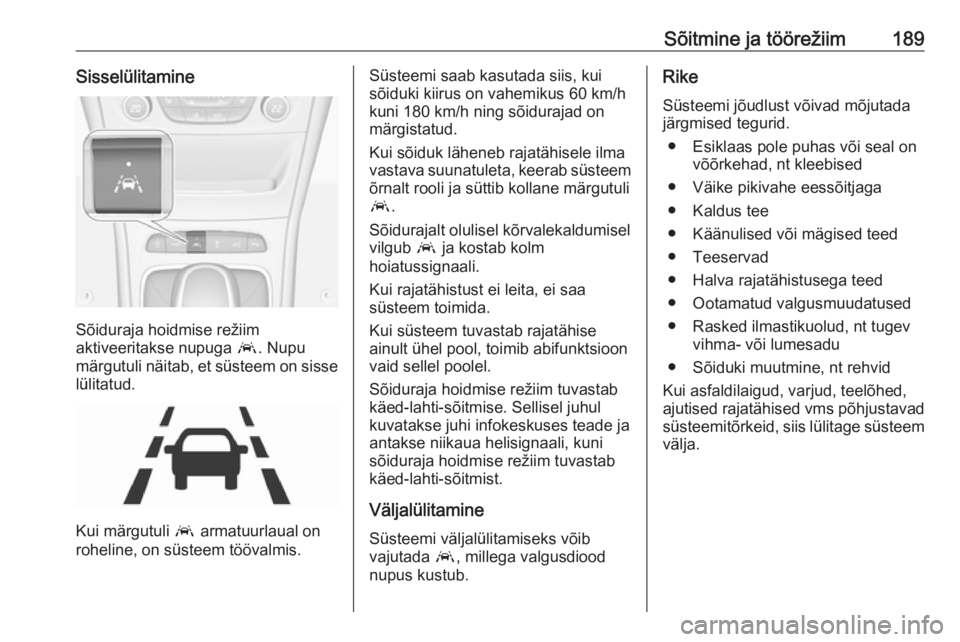

Sõitmine ja töörežiim189Sisselülitamine
Sõiduraja hoidmise režiim
aktiveeritakse nupuga a. Nupu
märgutuli näitab, et süsteem on sisse
lülitatud.
Kui märgutuli a armatuurlaual on
roheline, on süsteem töövalmis.
Süsteemi saab kasutada siis, kui
sõiduki kiirus on vahemikus 60 km/h
kuni 180 km/h ning sõidurajad on
märgistatud.
Kui sõiduk läheneb rajatähisele ilma vastava suunatuleta, keerab süsteem õrnalt rooli ja süttib kollane märgutuli
a .
Sõidurajalt olulisel kõrvalekaldumisel
vilgub a ja kostab kolm
hoiatussignaali.
Kui rajatähistust ei leita, ei saa
süsteem toimida.
Kui süsteem tuvastab rajatähise
ainult ühel pool, toimib abifunktsioon
vaid sellel poolel.
Sõiduraja hoidmise režiim tuvastab
käed-lahti-sõitmise. Sellisel juhul
kuvatakse juhi infokeskuses teade ja
antakse niikaua helisignaali, kuni
sõiduraja hoidmise režiim tuvastab
käed-lahti-sõitmist.
Väljalülitamine Süsteemi väljalülitamiseks võib
vajutada a, millega valgusdiood
nupus kustub.Rike
Süsteemi jõudlust võivad mõjutadajärgmised tegurid.
● Esiklaas pole puhas või seal on võõrkehad, nt kleebised
● Väike pikivahe eessõitjaga
● Kaldus tee
● Käänulised või mägised teed
● Teeservad
● Halva rajatähistusega teed
● Ootamatud valgusmuudatused
● Rasked ilmastikuolud, nt tugev vihma- või lumesadu
● Sõiduki muutmine, nt rehvid
Kui asfaldilaigud, varjud, teelõhed,
ajutised rajatähised vms põhjustavad süsteemitõrkeid, siis lülitage süsteemvälja.

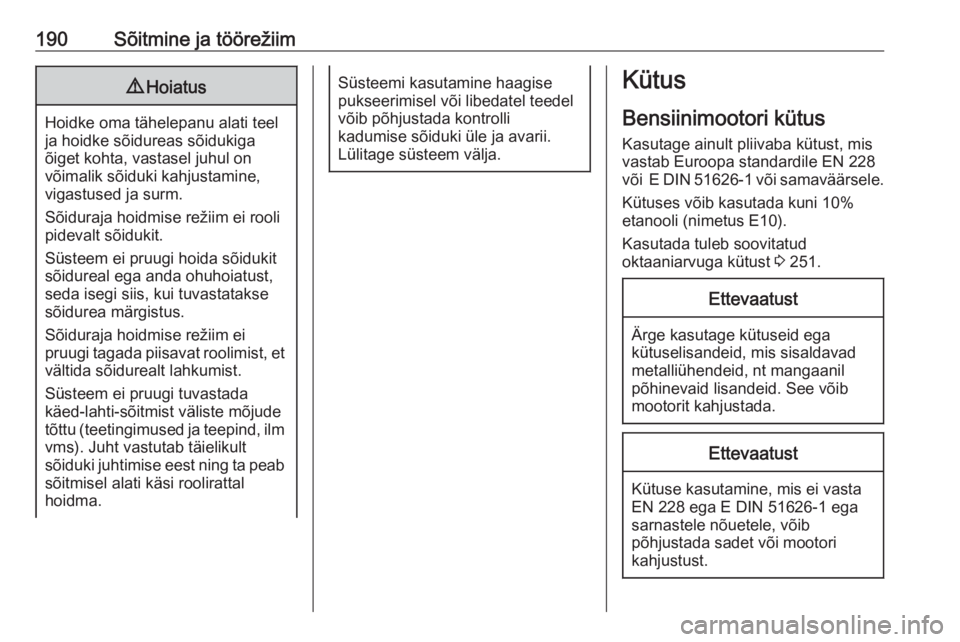

190Sõitmine ja töörežiim9Hoiatus
Hoidke oma tähelepanu alati teel
ja hoidke sõidureas sõidukiga
õiget kohta, vastasel juhul on
võimalik sõiduki kahjustamine,
vigastused ja surm.
Sõiduraja hoidmise režiim ei rooli
pidevalt sõidukit.
Süsteem ei pruugi hoida sõidukit
sõidureal ega anda ohuhoiatust,
seda isegi siis, kui tuvastatakse
sõidurea märgistus.
Sõiduraja hoidmise režiim ei
pruugi tagada piisavat roolimist, et vältida sõidurealt lahkumist.
Süsteem ei pruugi tuvastada
käed-lahti-sõitmist väliste mõjude
tõttu (teetingimused ja teepind, ilm vms). Juht vastutab täielikult
sõiduki juhtimise eest ning ta peab
sõitmisel alati käsi roolirattal
hoidma.
Süsteemi kasutamine haagise
pukseerimisel või libedatel teedel
võib põhjustada kontrolli
kadumise sõiduki üle ja avarii.
Lülitage süsteem välja.Kütus
Bensiinimootori kütus Kasutage ainult pliivaba kütust, mis
vastab Euroopa standardile EN 228
või E DIN 51626-1 või samaväärsele.
Kütuses võib kasutada kuni 10%
etanooli (nimetus E10).
Kasutada tuleb soovitatud
oktaaniarvuga kütust 3 251.Ettevaatust
Ärge kasutage kütuseid ega
kütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust.
