Sõiduki hooldamine207

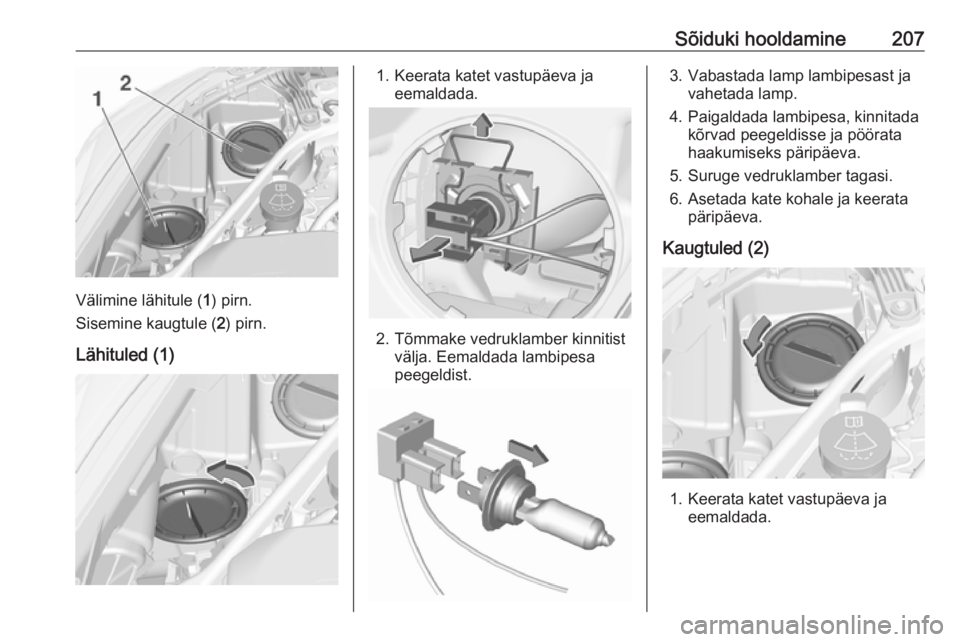

Välimine lähitule (1) pirn.
Sisemine kaugtule ( 2) pirn.
Lähituled (1)
1. Keerata katet vastupäeva ja eemaldada.
2. Tõmmake vedruklamber kinnitist välja. Eemaldada lambipesa
peegeldist.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
5. Suruge vedruklamber tagasi.
6. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.

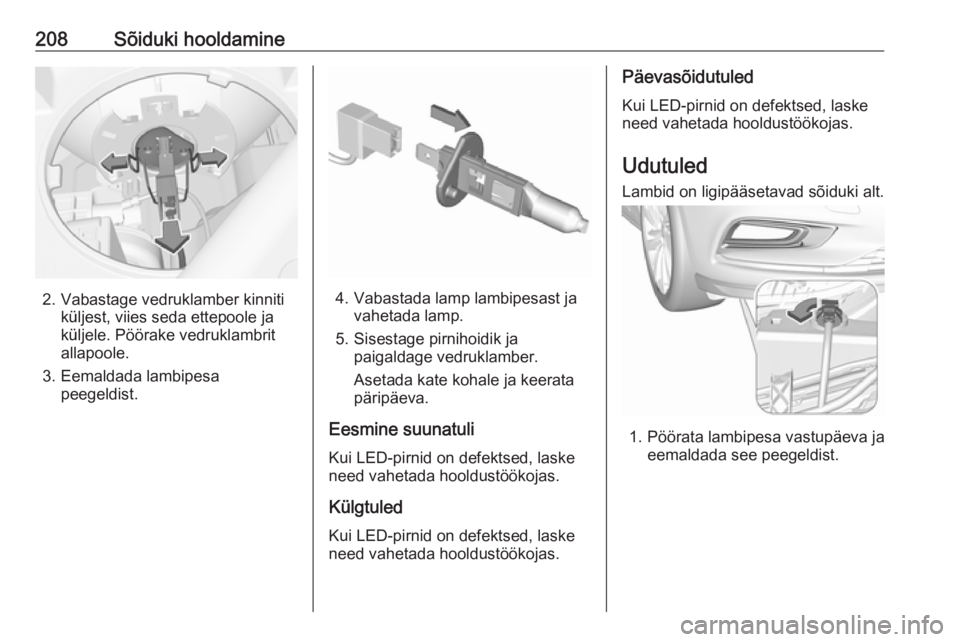

208Sõiduki hooldamine
2. Vabastage vedruklamber kinnitiküljest, viies seda ettepoole ja
küljele. Pöörake vedruklambrit
allapoole.
3. Eemaldada lambipesa peegeldist.4. Vabastada lamp lambipesast javahetada lamp.
5. Sisestage pirnihoidik ja paigaldage vedruklamber.
Asetada kate kohale ja keerata
päripäeva.
Eesmine suunatuli Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Külgtuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Udutuled
Lambid on ligipääsetavad sõiduki alt.
1. Pöörata lambipesa vastupäeva ja eemaldada see peegeldist.

Sõiduki hooldamine209
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
Tagatuled
1. Vabastage kate vastavalt küljelt ja
eemaldage.
2. Rehviparanduskomplektiga sõidukid: Parempoolsete pirnide
asendamiseks keerake esmalt
lahti plastikmutter ja eemaldage
tihendusaine balloon.
3. Keerata plastist kinnitusmutter seestpoolt käega lahti.

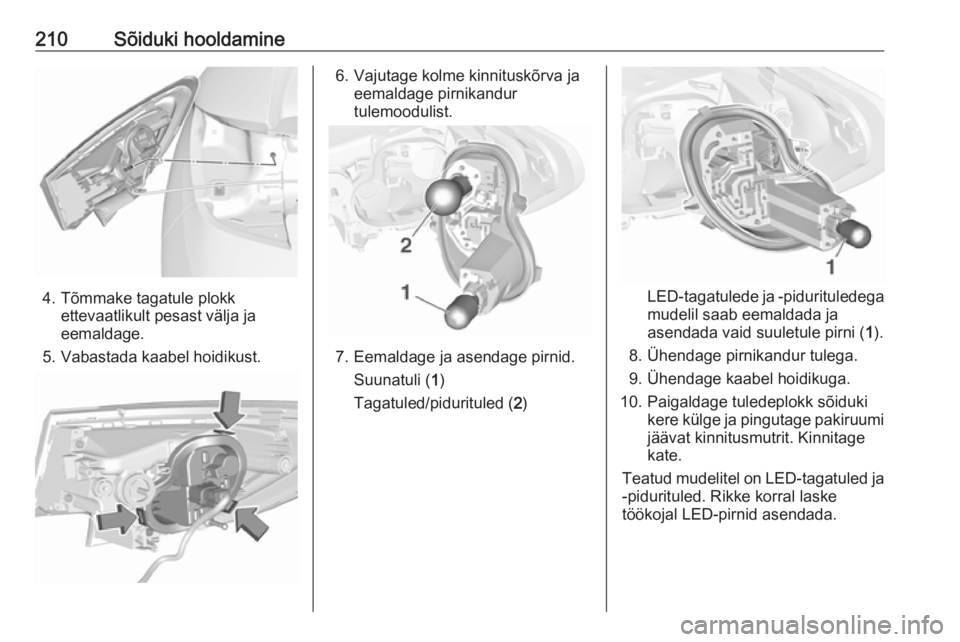

210Sõiduki hooldamine
4. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage.
5. Vabastada kaabel hoidikust.
6. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.
7. Eemaldage ja asendage pirnid.
Suunatuli ( 1)
Tagatuled/pidurituled ( 2)
LED-tagatulede ja -pidurituledega
mudelil saab eemaldada ja
asendada vaid suuletule pirni ( 1).
8. Ühendage pirnikandur tulega.
9. Ühendage kaabel hoidikuga.
10. Paigaldage tuledeplokk sõiduki kere külge ja pingutage pakiruumi
jäävat kinnitusmutrit. Kinnitage
kate.
Teatud mudelitel on LED-tagatuled ja -pidurituled. Rikke korral laske
töökojal LED-pirnid asendada.

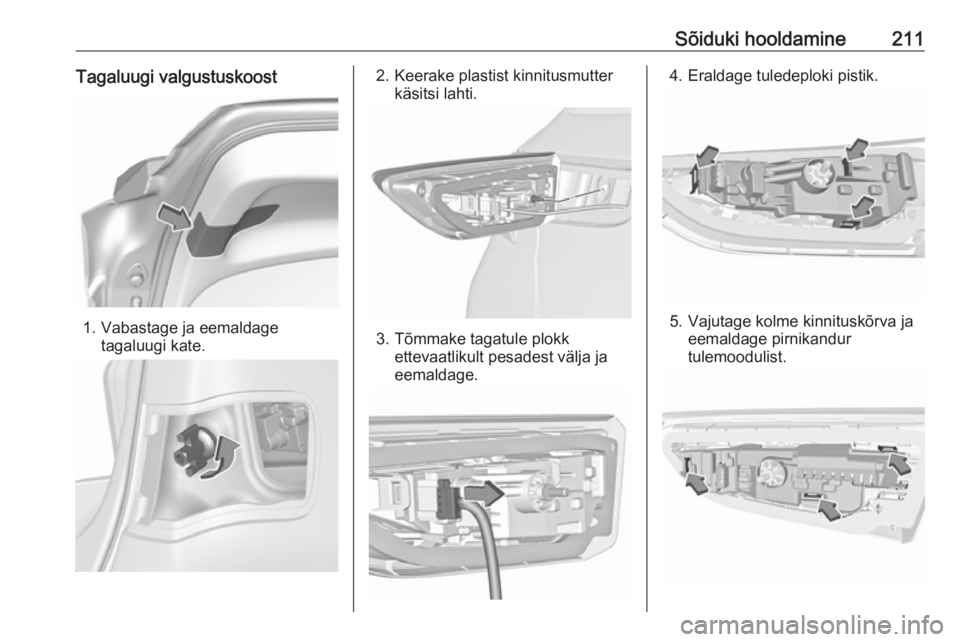

Sõiduki hooldamine211Tagaluugi valgustuskoost
1. Vabastage ja eemaldagetagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Eraldage tuledeploki pistik.
5. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.

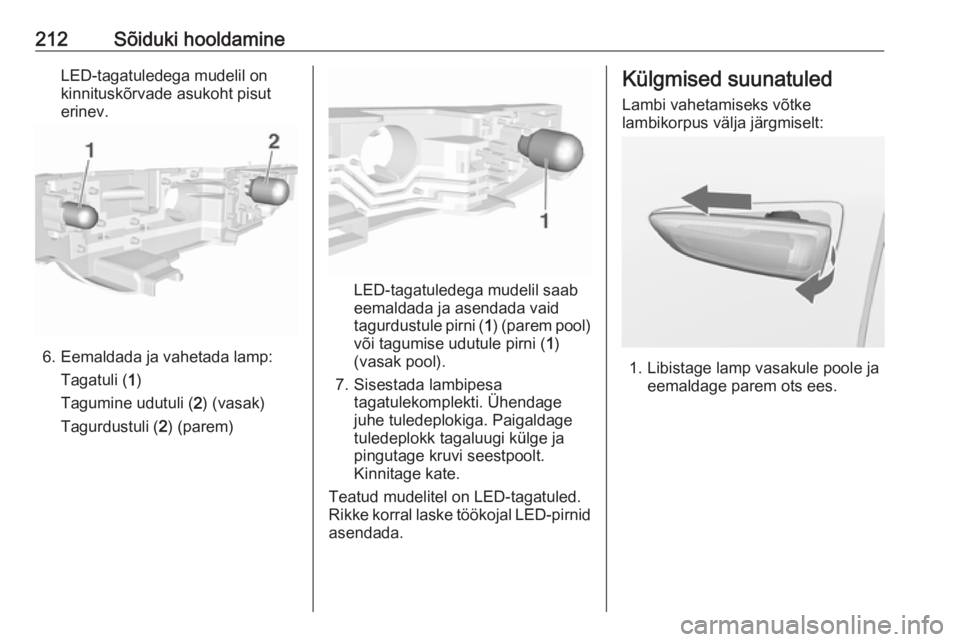

212Sõiduki hooldamineLED-tagatuledega mudelil on
kinnituskõrvade asukoht pisut
erinev.
6. Eemaldada ja vahetada lamp:
Tagatuli ( 1)
Tagumine udutuli ( 2) (vasak)
Tagurdustuli ( 2) (parem)
LED-tagatuledega mudelil saab
eemaldada ja asendada vaid
tagurdustule pirni ( 1) (parem pool)
või tagumise udutule pirni ( 1)
(vasak pool).
7. Sisestada lambipesa tagatulekomplekti. Ühendage
juhe tuledeplokiga. Paigaldage
tuledeplokk tagaluugi külge ja
pingutage kruvi seestpoolt.
Kinnitage kate.
Teatud mudelitel on LED-tagatuled.
Rikke korral laske töökojal LED-pirnid asendada.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.

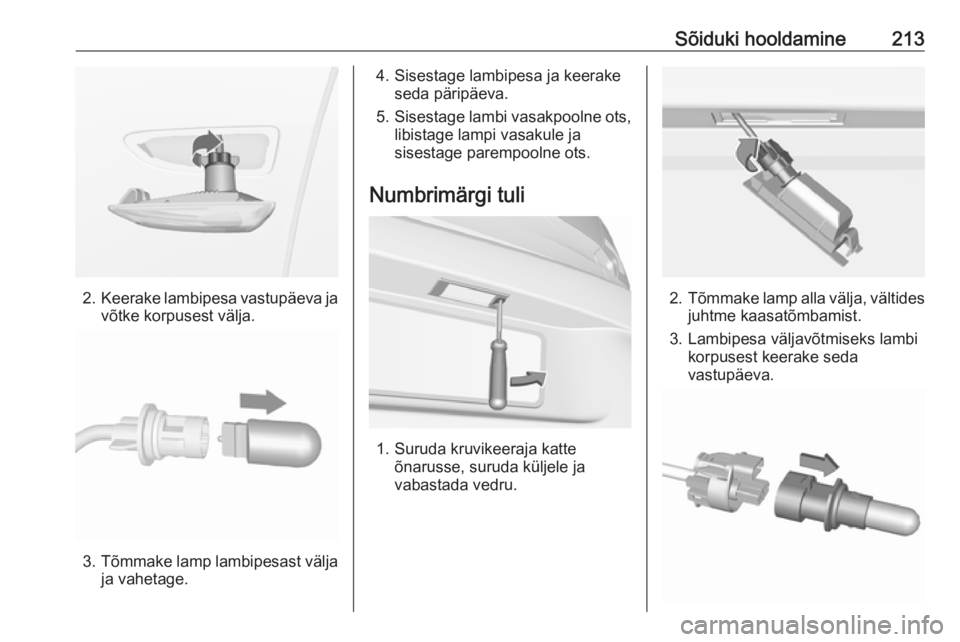

Sõiduki hooldamine213
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.

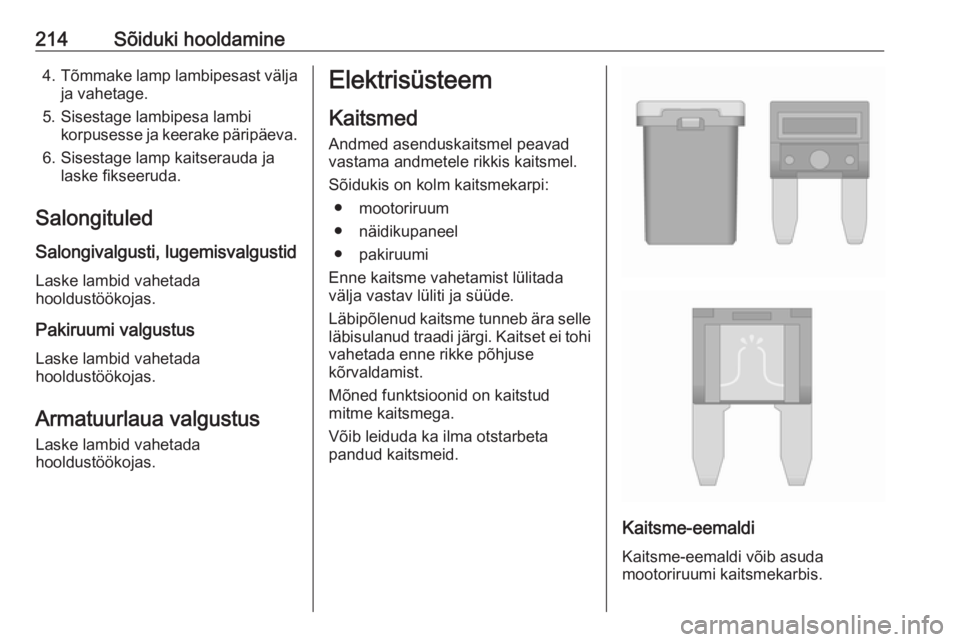

214Sõiduki hooldamine4.Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Salongituled
Salongivalgusti, lugemisvalgustid Laske lambid vahetada
hooldustöökojas.
Pakiruumi valgustus
Laske lambid vahetada
hooldustöökojas.
Armatuurlaua valgustus Laske lambid vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
● pakiruumi
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
