2016 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (241,1)

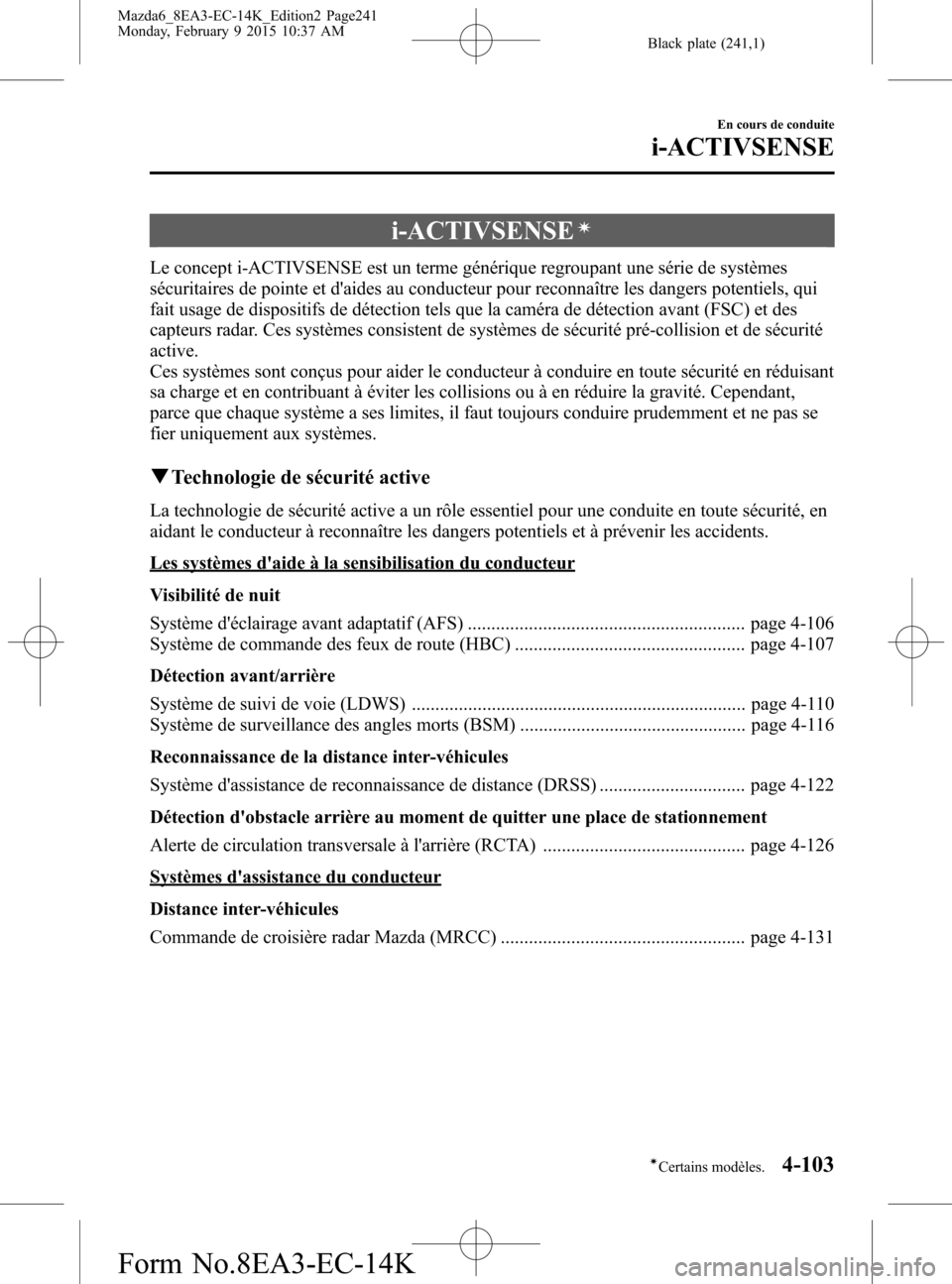

i-ACTIVSENSEí
Le concept i-ACTIVSENSE est un terme générique regroupant une série de systèmes
sécuritaires de pointe et d'aides au conducteur pour reconnaître les dangers potentiels, qui
fait usage de dispositifs de détection tels que la caméra de détection avant (FSC) et des
capteurs radar. Ces systèmes consistent de systèmes de sécurité pré-collision et de sécurité
active.
Ces systèmes sont conçus pour aider le conducteur à conduire en toute sécurité en réduisant
sa charge et en contribuant à éviter les collisions ou à en réduire la gravité. Cependant,
parce que chaque système a ses limites, il faut toujours conduire prudemment et ne pas se
fier uniquement aux systèmes.
qTechnologie de sécurité active
La technologie de sécurité active a un rôle essentiel pour une conduite en toute sécurité, en
aidant le conducteur à reconnaître les dangers potentiels et à prévenir les accidents.
Les systèmes d'aide à la sensibilisation du conducteur
Visibilité de nuit
Système d'éclairage avant adaptatif (AFS) ........................................................... page 4-106
Système de commande des feux de route (HBC) ................................................. page 4-107
Détection avant/arrière
Système de suivi de voie (LDWS) ....................................................................... page 4-110
Système de surveillance des angles morts (BSM) ................................................ page 4-116
Reconnaissance de la distance inter-véhicules
Système d'assistance de reconnaissance de distance (DRSS) ............................... page 4-122
Détection d'obstacle arrière au moment de quitter une place de stationnement
Alerte de circulation transversale à l'arrière (RCTA) ........................................... page 4-126
Systèmes d'assistance du conducteur
Distance inter-véhicules
Commande de croisière radar Mazda (MRCC) .................................................... page 4-131
En cours de conduite
i-ACTIVSENSE
4-103íCertains modèles. Mazda6_8EA3-EC-14K_Edition2 Page241
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (242,1)
qTechnologie de sécurité pré-collision
La technologie de sécurité pré-collision est conçue pour aider le conducteur à éviter les
collisions ou à réduire leur gravité dans des situations où elles ne peuvent pas être évitées.
Réduction des dégâts lors de collision dans la gamme basse des vitesses du véhicule
Conduite vers l'avant
Assistance de freinage intelligent Ville (SCBS) ................................................... page 4-141
Réduction des dégâts lors des collisions dans la gamme moyenne/élevée des vitesses du
véhicule
Assistance au freinage intelligent (SBS) .............................................................. page 4-146
qCaméras et capteurs
Caméra de détection avant (FSC)
La caméra de détection avant (FSC) détecte les indications de voies et reconnaît les phares,
les feux arrière et les lumières de la ville durant la conduite de nuit. Les systèmes suivants
utilisent aussi la caméra de détection avant (FSC).
lSystème de commande des feux de route (HBC)lSystème de suivi de voie (LDWS)lAssistance au freinage intelligent (SBS)
La caméra de détection avant (FSC) est installée en haut du pare-brise près du rétroviseur.
Se référer à Caméra de détection avant (FSC) à la page 4-149.
Capteur radar (avant)
Les fonctions du capteur radar (avant) détectent les ondes radio réfléchies par un véhicule
devant vous qui sont envoyées par le capteur radar. Les systèmes mentionnés ci-dessous
utilisent également le capteur radar (avant).
lCommande de croisière radar Mazda (MRCC)lSystème d'assistance de reconnaissance de distance (DRSS)lAssistance au freinage intelligent (SBS)
Le capteur radar (avant) est monté derrière la grille du radiateur.
Se référer à Capteur radar (avant) à la page 4-152.
Capteur laser (avant)
Le capteur laser (avant) émet un faisceau laser proche de l'infrarouge et reçoit le faisceau
réfléchi par la surface réfléchissante d'un véhicule qui se trouve devant, et le faisceau
détecté est ensuite utilisé pour la mesure. Les systèmes mentionnés ci-dessous utilisent
également le capteur laser (avant).
lAssistance au freinage intelligent (SBS)lAssistance de freinage intelligent Ville (SCBS)
Le capteur laser (avant) est installé dans la partie supérieure du pare-brise à proximité du
rétroviseur.
4-104
En cours de conduite
i-ACTIVSENSE
Mazda6_8EA3-EC-14K_Edition2 Page242
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (243,1)
Se référer à Capteur laser (avant) à la page 4-155.
Capteurs radar (arrière)
La fonction des capteurs radar (arrière) détecte les ondes radio réfléchies par un véhicule
approchant derrière vous ou par un obstacle sont envoyées par les capteurs radar. Les
systèmes mentionnés ci-dessous utilisent également les capteurs radar (arrière).
lSystème de surveillance des angles morts (BSM)lAlerte de circulation transversale à l'arrière (RCTA)
Les capteurs radar (arrière) sont montés à l'intérieur du pare-chocs arrière, un sur chacun
des deux côtés gauche et droit.
Se référer à Capteurs radar (arrière) à la page 4-157.
En cours de conduite
i-ACTIVSENSE
4-105
Mazda6_8EA3-EC-14K_Edition2 Page243
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (244,1)
Système d'éclairage avant
adaptatif (AFS)
í
Le système d'éclairage avant adaptatif
(AFS) règle automatiquement les
faisceaux des phares vers la gauche ou
vers la droite, avec l'aide du volant,
lorsque les phares sont activés et que la
vitesse du véhicule est de 2 km/h (2 mi/h)
ou plus.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-24.
REMARQUE
Il est possible de permuter la fonction Système
d'éclairage avant adaptatif (AFS) sur
opérable/inopérable en utilisant la fonction de
personnalisation.
Se référer à Fonctions de personnalisation à la
page 9-10.
4-106
En cours de conduite
íCertains modèles.
i-ACTIVSENSE
Mazda6_8EA3-EC-14K_Edition2 Page244
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (245,1)
Système de commande des feux de route (HBC)í
Le système de commande des feux de route (HBC) détermine les conditions à l'avant du
véhicule à l'aide de la caméra de détection avant (FSC), lorsque celui-ci roule quand il fait
sombre, pour permuter automatiquement les phares entre les feux de route et les feux de
croisement.
Se référer à Voyants/témoins à la page 4-24.
Tandis que le véhicule roule à une vitesse d'environ 30 km/h (18 mi/h), les phares passent
aux feux de route lorsqu'aucun véhicule ne se trouve devant ou n'arrive dans le sens
opposé.
Le système fait passer les phares en feux de croisement dans l'un des cas suivants:
lLe système détecte la présence d'un véhicule ou les phares d'un véhicule approchant
dans le sens inverse.
lLe véhicule roule dans des zones bordées de lampadaires ou sur des routes dans des
villes ou des centres-villes bien éclairés.
lLe véhicule roule à moins de 20 km/h (12 mi/h).
La distance de reconnaissance de la
caméra de détection avant (FSC) varie
selon les conditions environnantes.
Caméra de détection
avant (FSC)
Le voyant d'alarme s'allume ou clignote lorsque le système présente une anomalie.
Se référer à Voyants/témoins à la page 4-24.
ATTENTION
ØNe pas ajuster le poids du véhicule, modifier les unités des phares ou retirer la
caméra autrement le système ne fonctionnera pas normalement.
ØNe pas trop compter sur le système de commande des feux de route (HBC) et
rouler tout en accordant une attention suffisante à la sécurité. Basculer les phares
entre les feux de route et feux de croisement manuellement en cas de besoin.
En cours de conduite
i-ACTIVSENSE
4-107íCertains modèles. Mazda6_8EA3-EC-14K_Edition2 Page245
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (246,1)
REMARQUE
Dans les conditions suivantes, le délai au bout duquel le système permute les phares. Si le système ne
permute pas les phares de manière appropriée, passer manuellement entre les feux de route et les
feux de croisement selon les conditions de visibilité, ainsi que les conditions de la route et de la
circulation.
lLorsqu'il y a des sources d'éclairage dans la zone, comme des lampadaires, des panneaux
illuminés et des feux de circulation.
lLorsqu'il y a des objets réflecteurs dans la zone environnante, comme des plaques et des
panneaux réflecteurs.
lLorsque la visibilité est réduite dans des conditions de pluie, neige ou brouillard.lLorsque vous conduisez sur des routes aux virages serrés et sinueuses.lLorsque les phares/feux arrière de véhicules devant vous ou sur la voie opposée sont faibles ou
éteints.
lLorsque l'obscurité est insuffisante, comme à l'aube ou au crépuscule.lLorsque le compartiment à bagages est chargé d'objets lourds ou quand les sièges des passagers
arrière sont occupés.
lLorsque la visibilité est réduite parce que les pneus d'un véhicule devant vous projettent de l'eau
sur votre pare-brise.
4-108
En cours de conduite
i-ACTIVSENSE
Mazda6_8EA3-EC-14K_Edition2 Page246
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (247,1)
qPour opérer le système
Le système de commande des feux de
route (HBC) fonctionne pour permuter
automatiquement les phares des feux de
route aux feux de croisement une fois que
le contacteur est mis sur ON et que la
commande des phares est en position
AUTO et feux de route. Dans le même
temps, le témoin du système de
commande des feux de route (HBC) (vert)
s'allume sur le tableau de bord.
Lorsque le système de commande des
feux de route (HBC) détermine qu'il fait
sombre en fonction de la luminosité de la
zone environnante.
REMARQUE
lLorsque le véhicule roule à une vitesse
d'environ 30 km/h (18 mi/h) ou plus, les
phares passent automatiquement aux feux
de route lorsqu'aucun véhicule ne se trouve
devant ou n'arrive dans le sens opposé.
Lorsque la vitesse du véhicule est inférieure
à 20 km/h (12 mi/h), le système de
commande des feux de route (HBC) fait
passer les phares aux feux de croisement.
lIl est possible que les feux de croisement ne
passent pas aux feux de route dans les
virages.
lIl est possible de désactiver la fonction du
système de commande des feux de route
(HBC).
Se référer à Fonctions de personnalisation
à la page 9-10.
qCommutation manuelle
Commutation aux feux de croisement
Mettre le levier sur la position de feux de
croisement.
Le témoin du système de commande des
feux de route (HBC) (vert) s'éteint.
Commutation aux feux de route
Tourner la commande des phares à la
position
.
Le témoin du système de commande des
feux de route (HBC) (vert) s'éteint et
s'allume.
En cours de conduite
i-ACTIVSENSE
4-109
Mazda6_8EA3-EC-14K_Edition2 Page247
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K

Black plate (248,1)
Système de suivi de voie (LDWS)í
Le système LDWS informe le conducteur que le véhicule risque de dévier de sa voie.
Le système détecte les lignes blanches ou jaunes sur la voie de circulation à l'aide de la
caméra de détection avant et si elle détermine que le véhicule dévie peut être de sa voie, il
avertit le conducteur en utilisant l'affichage multi-informations (véhicules équipés d'un
tableau de bord de type A), et en clignotant le voyant LDWS (véhicules équipés d'un
tableau de bord de type B) et en activant le bip sonore LDWS.
Utiliser le LDWS lorsque vous conduisez le véhicule sur des routes avec des lignes
blanches ou jaunes.
Se référer à Caméra de détection avant (FSC) à la page 4-149.
Caméra de détection avant (FSC)
Véhicules équipés d'un tableau de bord de type A
Le témoin LDWS OFF s'allume quand le système est en panne.
Véhicules équipés d'un tableau de bord de type B
Le voyant LDWS s'allume lorsque le système présente une anomalie.
Se référer à Voyants/témoins à la page 4-24.
4-110
En cours de conduite
íCertains modèles.
i-ACTIVSENSE
Mazda6_8EA3-EC-14K_Edition2 Page248
Monday, February 9 2015 10:37 AM
Form No.8EA3-EC-14K
