2. Passer en plage P dans le cas d'une
boîte de vitesses automatique; ou
engager la marche arrière (R) ou 1 dans
le cas d'une boîte de vitesses manuelle,
et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du
véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric, la trousse à outils et la
roue de secours (page 7-3).
6. Bloquer la roue diagonalement opposée
à la roue à changer. Pour bloquer une
roue, placer des cales à l'avant et à
l'arrière de la roue.
REMARQUE
Pour caler une roue, utiliser une pierre ou un
morceau de bois assez grand si possible pour
bloquer la roue.
qRetrait d'un pneu à plat
1. Desserrer chaque écrou de roue en les
tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.
2. Ne jamais placer le cric au sol.
3. Tourner la vis du cric dans le sens
indiqué sur la figure et ajuster la tête du
cric pour soit proche de la position de
levage.
Tête du cric
En cas de problèmes
Pneu à plat
7-7
Mazda6_8EA3-EC-14K_Edition2 Page545
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (546,1)

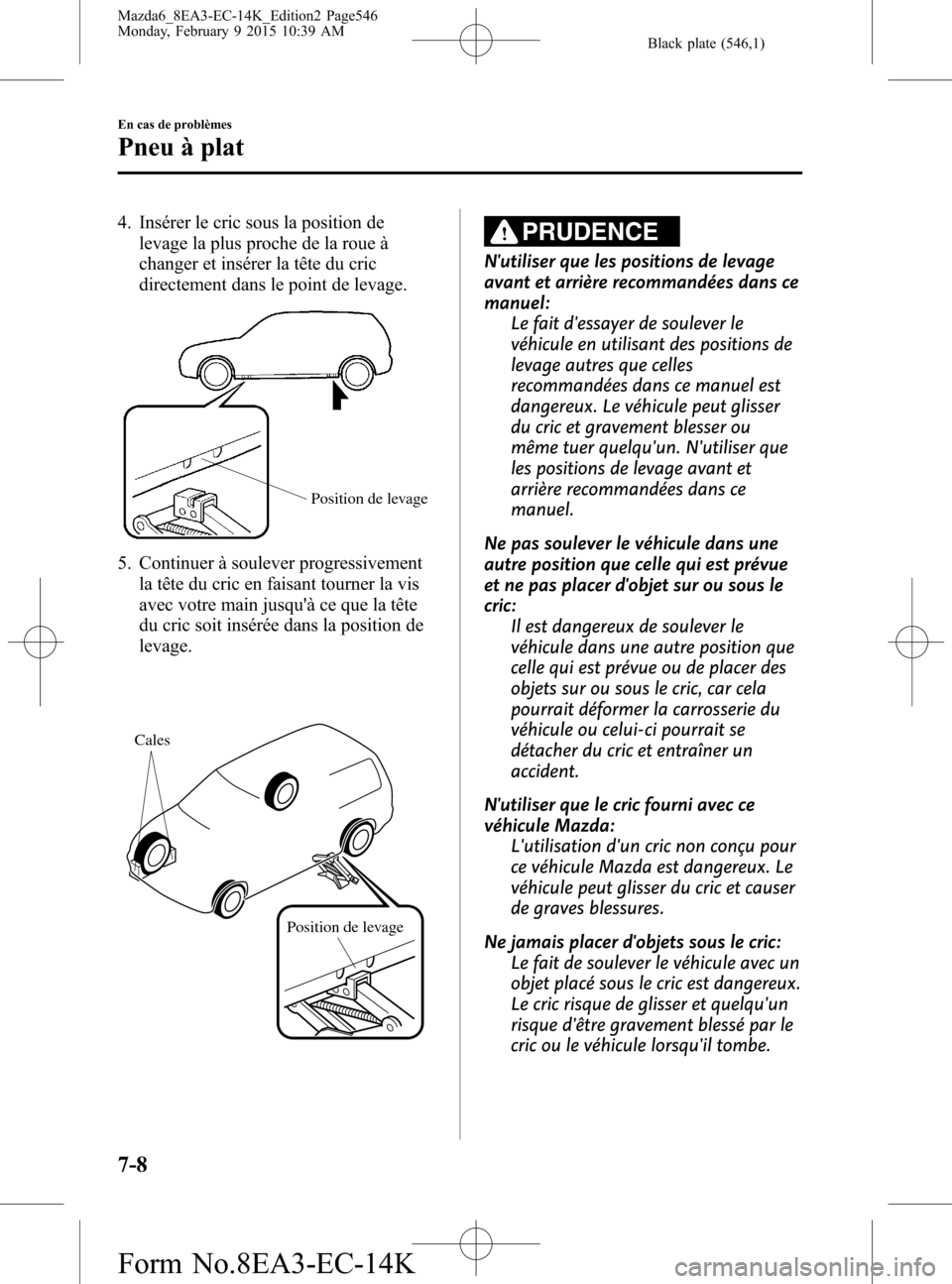

4. Insérer le cric sous la position de
levage la plus proche de la roue à
changer et insérer la tête du cric
directement dans le point de levage.
Position de levage
5. Continuer à soulever progressivement
la tête du cric en faisant tourner la vis
avec votre main jusqu'à ce que la tête
du cric soit insérée dans la position de
levage.
Cales
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser
du cric et gravement blesser ou
même tuer quelqu'un. N'utiliser que
les positions de levage avant et
arrière recommandées dans ce
manuel.
Ne pas soulever le véhicule dans une
autre position que celle qui est prévue
et ne pas placer d'objet sur ou sous le
cric:
Il est dangereux de soulever le
véhicule dans une autre position que
celle qui est prévue ou de placer des
objets sur ou sous le cric, car cela
pourrait déformer la carrosserie du
véhicule ou celui-ci pourrait se
détacher du cric et entraîner un
accident.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
7-8
En cas de problèmes
Pneu à plat
Mazda6_8EA3-EC-14K_Edition2 Page546
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (547,1)

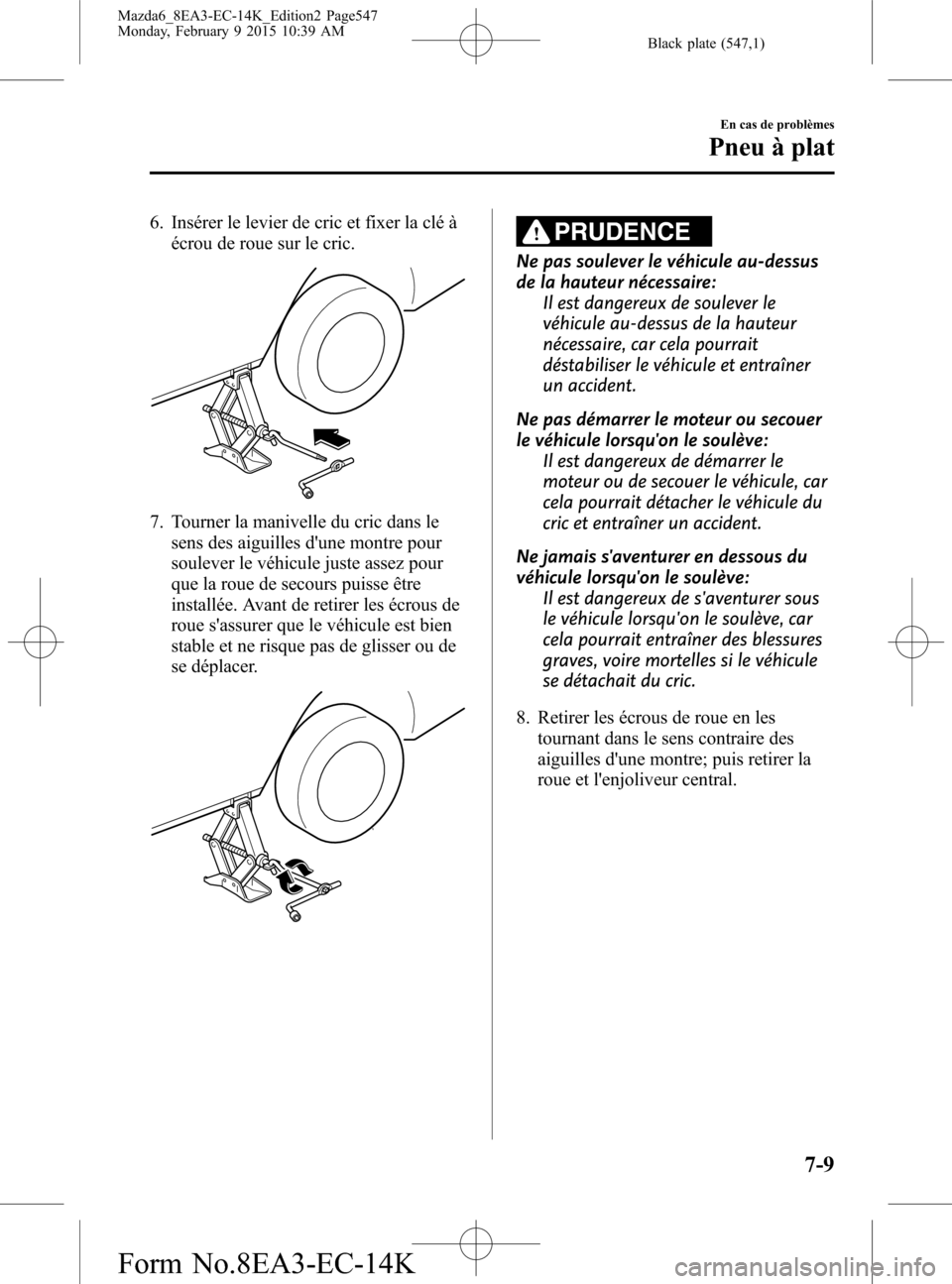

6. Insérer le levier de cric et fixer la clé à
écrou de roue sur le cric.
7. Tourner la manivelle du cric dans le
sens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
PRUDENCE
Ne pas soulever le véhicule au-dessus
de la hauteur nécessaire:
Il est dangereux de soulever le
véhicule au-dessus de la hauteur
nécessaire, car cela pourrait
déstabiliser le véhicule et entraîner
un accident.
Ne pas démarrer le moteur ou secouer
le véhicule lorsqu'on le soulève:
Il est dangereux de démarrer le
moteur ou de secouer le véhicule, car
cela pourrait détacher le véhicule du
cric et entraîner un accident.
Ne jamais s'aventurer en dessous du
véhicule lorsqu'on le soulève:
Il est dangereux de s'aventurer sous
le véhicule lorsqu'on le soulève, car
cela pourrait entraîner des blessures
graves, voire mortelles si le véhicule
se détachait du cric.
8. Retirer les écrous de roue en les
tournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
En cas de problèmes
Pneu à plat
7-9
Mazda6_8EA3-EC-14K_Edition2 Page547
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (548,1)

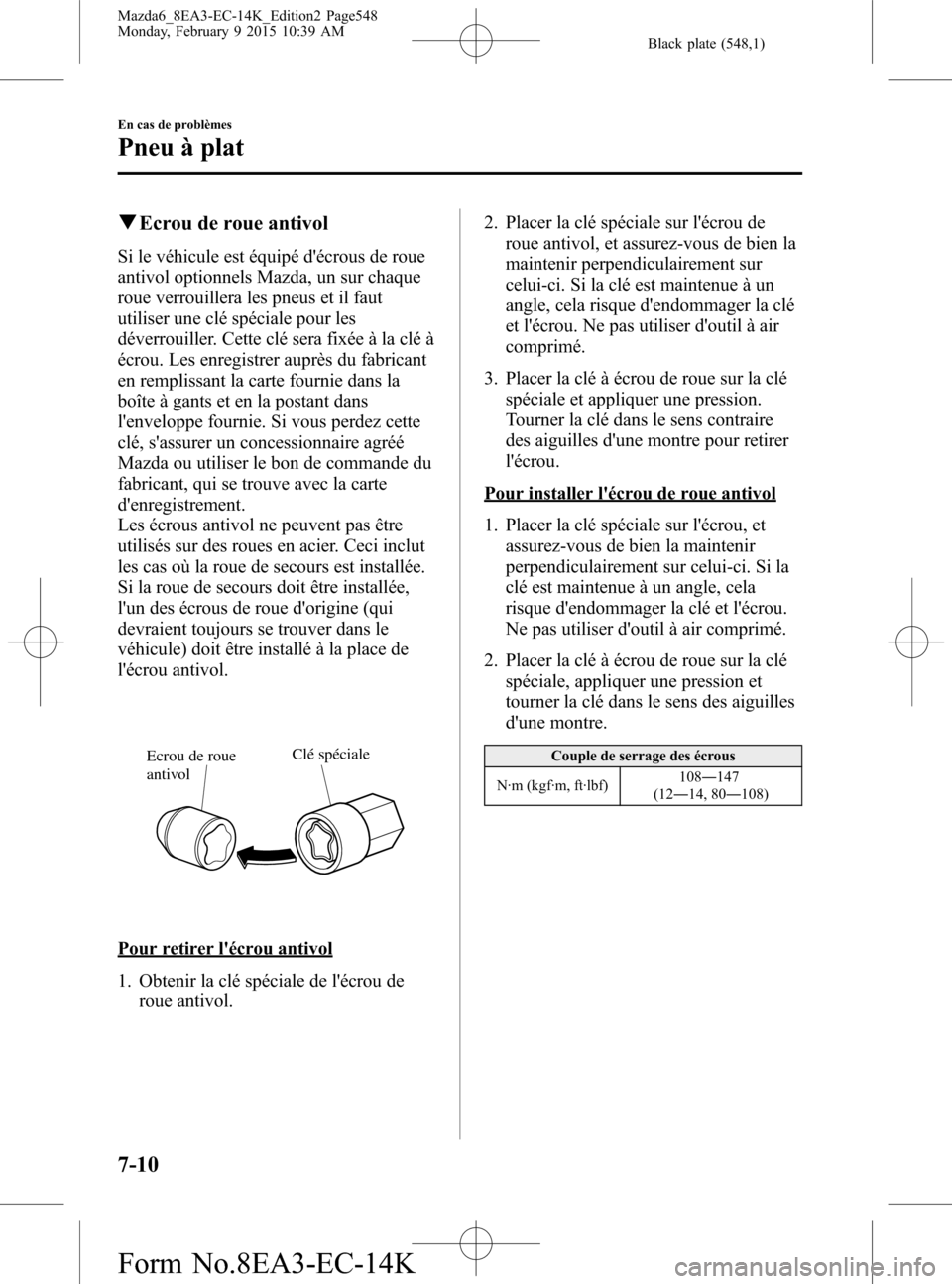

qEcrou de roue antivol
Si le véhicule est équipé d'écrous de roue
antivol optionnels Mazda, un sur chaque
roue verrouillera les pneus et il faut
utiliser une clé spéciale pour les
déverrouiller. Cette clé sera fixée à la clé à
écrou. Les enregistrer auprès du fabricant
en remplissant la carte fournie dans la
boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Les écrous antivol ne peuvent pas être
utilisés sur des roues en acier. Ceci inclut
les cas où la roue de secours est installée.
Si la roue de secours doit être installée,
l'un des écrous de roue d'origine (qui
devraient toujours se trouver dans le
véhicule) doit être installé à la place de
l'écrou antivol.
Clé spéciale
Ecrou de roue
antivol
Pour retirer l'écrou antivol
1. Obtenir la clé spéciale de l'écrou de
roue antivol.2. Placer la clé spéciale sur l'écrou de
roue antivol, et assurez-vous de bien la
maintenir perpendiculairement sur
celui-ci. Si la clé est maintenue à un
angle, cela risque d'endommager la clé
et l'écrou. Ne pas utiliser d'outil à air
comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
Pour installer l'écrou de roue antivol
1. Placer la clé spéciale sur l'écrou, et
assurez-vous de bien la maintenir
perpendiculairement sur celui-ci. Si la
clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé
spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf)108―147
(12―14, 80―108)
7-10
En cas de problèmes
Pneu à plat
Mazda6_8EA3-EC-14K_Edition2 Page548
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (549,1)

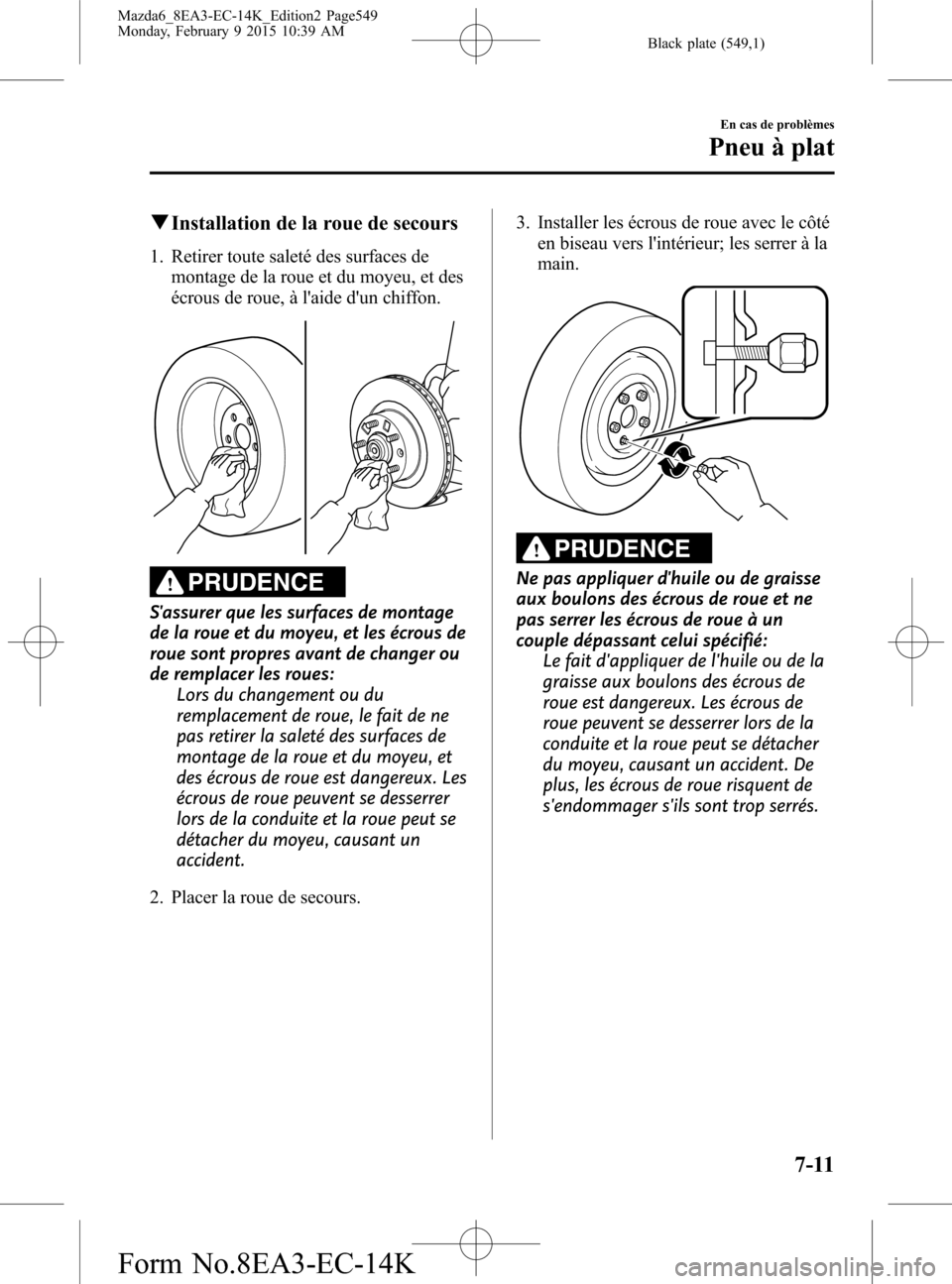

qInstallation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne
pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Placer la roue de secours.3. Installer les écrous de roue avec le côté
en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.
En cas de problèmes
Pneu à plat
7-11
Mazda6_8EA3-EC-14K_Edition2 Page549
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (550,1)
4. Tourner la clé à écrou de roue dans le
sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf)108―147
(12―14, 80―108)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Ouvrir le tapis du coffre.
6. Retirer la courroie de fixation du pneu
à plat.
7. Mettre le pneu à plat dans le coffre sur
le côté gauche vers l'arrière.
7-12
En cas de problèmes
Pneu à plat
Mazda6_8EA3-EC-14K_Edition2 Page550
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (551,1)

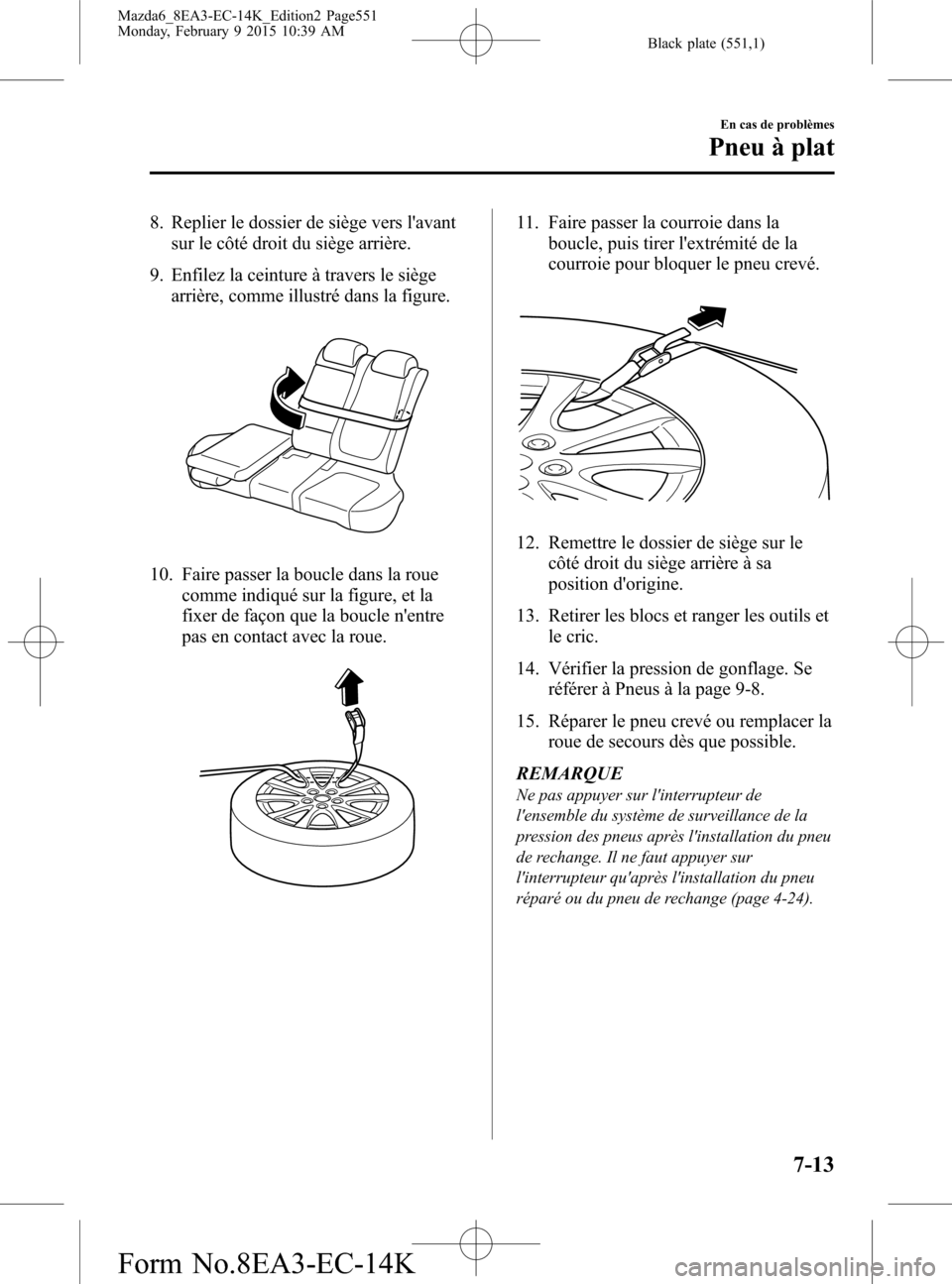

8. Replier le dossier de siège vers l'avant
sur le côté droit du siège arrière.
9. Enfilez la ceinture à travers le siège
arrière, comme illustré dans la figure.
10. Faire passer la boucle dans la roue
comme indiqué sur la figure, et la
fixer de façon que la boucle n'entre
pas en contact avec la roue.
11. Faire passer la courroie dans la
boucle, puis tirer l'extrémité de la
courroie pour bloquer le pneu crevé.
12. Remettre le dossier de siège sur le
côté droit du siège arrière à sa
position d'origine.
13. Retirer les blocs et ranger les outils et
le cric.
14. Vérifier la pression de gonflage. Se
référer à Pneus à la page 9-8.
15. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.
REMARQUE
Ne pas appuyer sur l'interrupteur de
l'ensemble du système de surveillance de la
pression des pneus après l'installation du pneu
de rechange. Il ne faut appuyer sur
l'interrupteur qu'après l'installation du pneu
réparé ou du pneu de rechange (page 4-24).
En cas de problèmes
Pneu à plat
7-13
Mazda6_8EA3-EC-14K_Edition2 Page551
Monday, February 9 2015 10:39 AM
Form No.8EA3-EC-14K

Black plate (552,1)

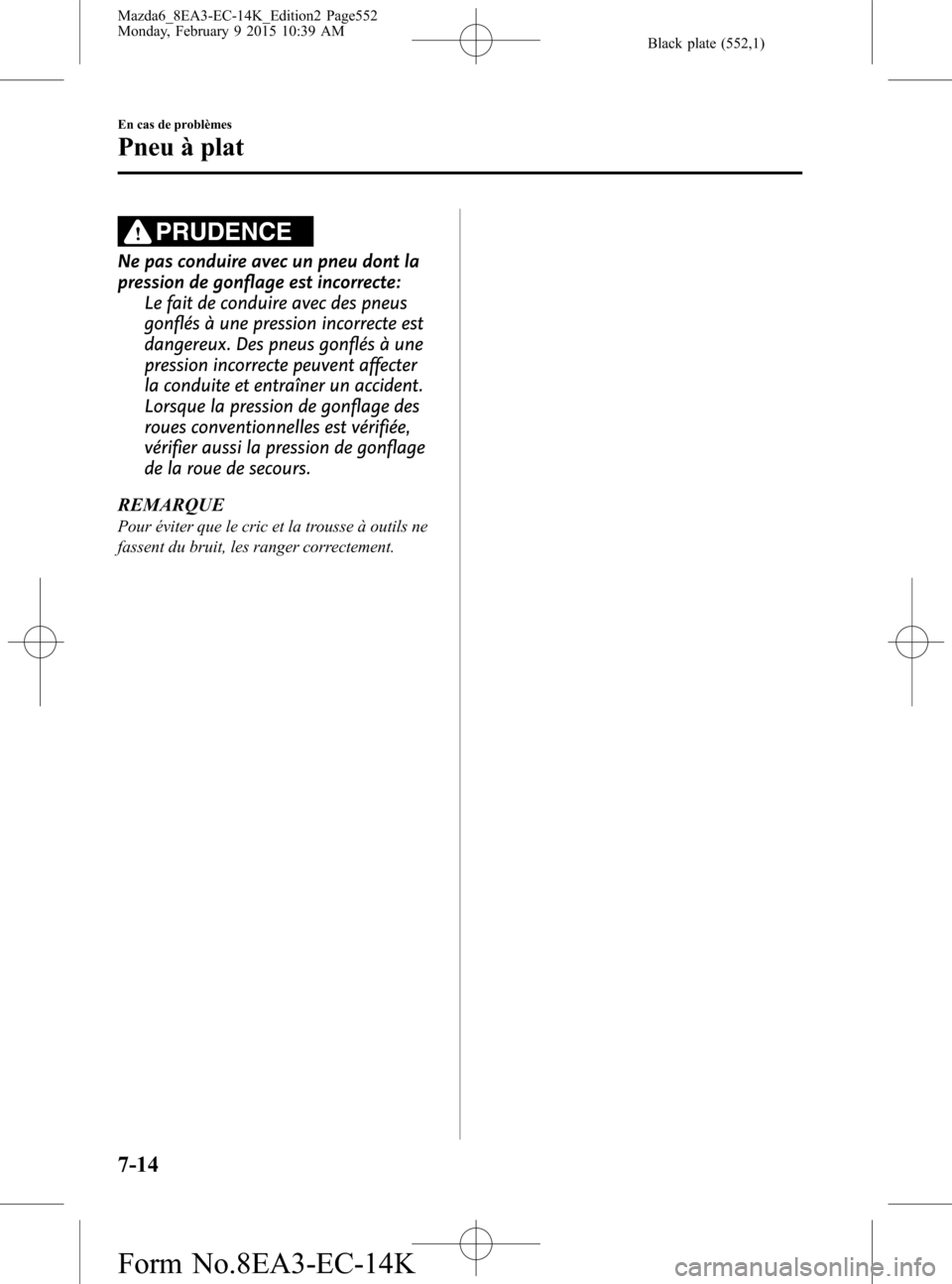

PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter
la conduite et entraîner un accident.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
REMARQUE
Pour éviter que le cric et la trousse à outils ne
fassent du bruit, les ranger correctement.
