2974-5. Använda förarstödsystem
4
Körning
OM53D89SE
●Om någon del av bilen är nedsjunken
Om någon del av bilen är lägre
på grund av antalet passagerare
eller lastfördelningen, föreligger
en felmarginal mellan hjälplin-
jerna på skärmen och det verkliga
avståndet på marken.
■När du närmar dig tredimensionella föremål
De beräknade kurslinjerna är avsedda för plana och belagda föremål (t.ex.
vägen). Det går inte att bestämma tredimensionella föremåls position (t.ex.
bilar) med de beräknade kurslinjerna och hjälplinjerna som visar avståndet.
När du närmar dig ett tredimensionellt föremål som skjuter ut (t.ex. flaket på
en lastbil), ska du vara observant på följande.
●Beräknade kurslinjer
Kontrollera omgivningen visuellt
samt området bakom bilen. I
exemplet på bilden nedan verkar
lastbilen vara utanför de beräk-
nade kurslinjerna och det verkar
inte som att bilen kommer att
träffa lastbilen. Lastbilens bakre
del kan dock korsa de beräknade
kurslinjerna. Om du backar som
de beräknade kurslinjerna visar
kommer du i själva verket att köra
in i lastbilen.
Felmarginal
OM53D89SE.book Page 297 Monday, November 14, 2016 7:18 PM

2984-5. Använda förarstödsystem
OM53D89SE
●Hjälplinjer som visar avståndet
Kontrollera omgivningen visuellt
samt området bakom bilen. På
skärmen ser det ut som att en
lastbil parkerar vid punkten . I
själva verket kommer du att köra
in i lastbilen om du backar till
punkt . På skärmen verkar
vara närmast och längst bort. I
själva verket är avståndet till
och detsamma, och är
längre bort än och .
2
11
3
1
32
13
OM53D89SE.book Page 298 Monday, November 14, 2016 7:18 PM

2994-5. Använda förarstödsystem
4
Körning
OM53D89SE
■Om du noterar några symptom
Om du observerar något av följande symptom ska du ta reda på den möjliga
orsaken och kontrollera på nytt.
Om symptomet inte kan åtgärdas med den föreslagna lösningen ska du låta
en auktoriserad Lexus-återförsäljare eller Lexus-verkstad, eller annan verk-
stad med motsvarande kvalif ikationer kontrollera bilen.
Det här behöver du veta
Möjlig orsakÅtgärd
Bilden är svår att se
• Bilen befinner sig i ett mörkt område
• Temperaturen kring linsen är antingen
för hög eller för låg
• Utetemperaturen är låg
• Det finns vattendroppar på kameran
• Det regnar eller är fuktigt ute
• Främmande ämnen (t.e x. lera) har fast-
nat på kameran
• Kameran är repig
• Solljus eller strålkastare skiner direkt in i kameran
• Bilen befinner sig under fluorescerande ljus, natriumlampor, kvicksilverlampor,
etc.
Om detta uppstår på grund av dessa
orsaker är det ingen indikering på en
funktionsstörning.
Backa långsamt och kontrollera hela
tiden visuellt runt omkring bilen. (Använd
monitorn igen när förhållandena har för-
bättrats.)
Bilden på skärmen till backkameran kan
justeras. ( →Sid. 349)
 Bilden är suddig
Smuts eller främmande ämnen (t.ex. vat-
tendroppar, snö, lera , etc.) har fastnat på
kameran.Spola den i så fall med rikligt med vatten
och torka kamerans lins ren med en mjuk,
våt trasa.
 Bilden är skev
Kameran eller omgivande ytor har fått en
kraftig smäll.LÅT EN AUKTORISERAD LEXUS-ÅTERFÖR-SÄLJARE ELLER LEXUS-VERKSTAD, ELLER
ANNAN VERKSTAD MED MOTSVARANDE
KVALIFIKATIONER KONTROLLERA BILEN.
 Hjälplinjerna är långt ifrån justerade
Kamerans läge är inte justerat.Låt en auktoriserad Lexus-återförsäljare eller
Lexus-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
• Bilen lutar (bilen är tungt lastad, luft-
trycket i däcken är lågt på grund av en
punktering, etc.)
• Bilen körs på en sluttning.Skulle detta inträffa på grund av desa
orsaker är det ingen indikering på funk-
tionsstörning.
Backa långsamt samtidigt som du visuellt
kontrollerar runt omkring bilen.
OM53D89SE.book Page 299 Monday, November 14, 2016 7:18 PM

3004-5. Använda förarstödsystem
OM53D89SE
De beräknade kurslinjerna rör sig trots att ratten är i rakt läge
En funktionsstörning föreligger i signa-
lerna som styrsensorn avger.Låt en auktoriserad Lexus-återförsäljare
eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontroll-
era bilen.
 Hjälplinjerna visas inte
Bakluckan är öppen.
Stäng bakluckan.
Om symptomet inte kan åtgärdas ska du
låta en auktoriserad Lexus-återförsäljare
eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontroll-
era bilen.
 De beräknade kurslinjerna visas inte
• Ratten har vridit s medan batteriet
installerades.
• Batteriets laddning är låg.
• Styrsensorn har återinstallerats.
• En funktionsstörning föreligger i signa- lerna som styrsensorn avger.Stanna bilen och vrid ratten med fullt ratt-
utslag åt vänster och höger.
Om symptomet inte kan åtgärdas ska du
låta en auktoriserad Lexus-återförsäljare
eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontroll-
era bilen.
Möjlig orsakÅtgärd
OM53D89SE.book Page 300 Monday, November 14, 2016 7:18 PM

3014-5. Använda förarstödsystem
4
Körning
OM53D89SE
VARNING
■Vid användning av Lexus backkamera
Backkameran är en hjälpfunktion som ska bistå föraren när bilen backas. Du ska själv
göra en visuell kontroll bakom bilen och på alla sidor innan du fortsätter.
Observera följande säkerhetsåtgärder för att undvika en olycka som kan resultera i
svåra eller livshotande skador.
●Förlita dig aldrig helt på backkameran när du backar. Bilden och hjälplinjernas place-
ring som visas på skärmen ka n skilja sig från verkligheten.
Använd gott omdöme på samma sätt som när du backar vilken bil som helst.
●Backa långsamt. Trampa ner bromspedalen för att kontrollera bilens hastighet.
●Om det verkar sannolikt att du kommer att köra på bilar, hinder eller människor i närheten,
eller köra upp på en trottoarkant ska du trampa ner bromspedalen och stanna bilen.
●Anvisningarna som ges är endast riktlinjer.
När och hur mycket ratten ska vridas vid parkering varierar beroende på trafiken,
vägbanan, bilens skick, etc. Det är viktigt att du är helt medveten om detta innan du
använder systemet för parkeringsassistans.
●Kontrollera att parkeringsutrymmet är tillr äckligt stort för din bil innan du påbörjar
parkeringsmanövern.
●Parkeringsassistansen ska in te användas i följande fall:
• På isiga eller hala vägbanor, eller när det snöar
• När du använder snökedjor eller nödhjul
• Om bakluckan inte är helt stängd
• På vägbanor som inte är plana elle r raka, t.ex. kurvor eller backar.
●I låg temperatur kan skärmen mörkna, elle r bilden kan försvagas. Bilden kan för-
vrängas när bilen rör sig, elle r det kan bli svårt att se bilden på skärmen. Kontrollera
såväl visuellt som med speglarna bakom bilen och på alla sidor innan du fortsätter att
backa bilen.
●Om däckstorleken ändras kan läget för hjälplinjerna på bildskärmen förändras.
●Kameran har en speciallins. Avstånden mellan föremål oc h fotgängare som visas i
bilden på skärmen kan skilja sig från de verkliga avstånden. (→ Sid. 295)
●Läge för visning av beräknad kurslinje: Om ratten är i rakt läge och hjälplinjerna för
bilens bredd och de beräknade kurslinjerna in te är i linje med varandra ska du låta en
Lexus-återförsäljare eller Lexus-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrust ning kontrollera bilen.
OM53D89SE.book Page 301 Monday, November 14, 2016 7:18 PM

3024-5. Använda förarstödsystem
OM53D89SE
OBSERVERA
■Använda kameran
●Backkameran fungerar eventuellt inte på rätt sätt i följande fall.
• Om bilens bakvagn skadas kan kamerans läge och vinkel bli skev.
• Kameran har en vattentät konstruktion och därför ska du varken ta bort den, ta isär den eller göra några anpassningar av den. Det kan orsaka störningar i systemet.
• När kameralinsen rengörs ska kameran spolas med rikligt med vatten och torkas med en mjuk, våt trasa. Om kameralinsen gnids hårt kan den repas så att den inte
kan överföra tydliga bilder.
• Se till att inget organiskt lösningsmedel, bilvax, fönsterputs eller glasbeläggning fastnar på kameran. Torka i så fall bort det snarast möjligt.
• Vid snabba temperaturväxlingar, t.ex. om du häller hett vatten på bilen vid tvätt i
kallt väder, kan systemet visa felaktiga värden.
• När du tvättar bilen ska du se till att kameran eller området runt kameran inte utsätts för hårda vattenstrålar. Sådana kan orsaka fe laktig funktion i kameran.
• Om kameran används under t.ex. fluorescent ljus, natriumlampor eller kvicksilver- lampor, kan det verka som lamporna och de belysta ytorna blinkar.
●Utsätt inte kameran för hårda stötar eftersom det kan orsaka en funktionsstörning.
Låt en auktoriserad Lexus-åt erförsäljare eller Lexus-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen om detta skulle inträffa.
OM53D89SE.book Page 302 Monday, November 14, 2016 7:18 PM

3034-5. Använda förarstödsystem
4
Körning
OM53D89SE
Dödavinkelvarnaren är ett system med 2 funktioner:
●BSM (Dödavinkelvarnare), funktion:
Assisterar föraren att ta beslut vid filbyte
●RCTA (Backvarnare för korsande trafik), funktion
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
BSM (Dödavinkelvarnare)∗
∗
: I förekommande fall
Dödavinkelvarnare, sammanfattning
OM53D89SE.book Page 303 Monday, November 14, 2016 7:18 PM

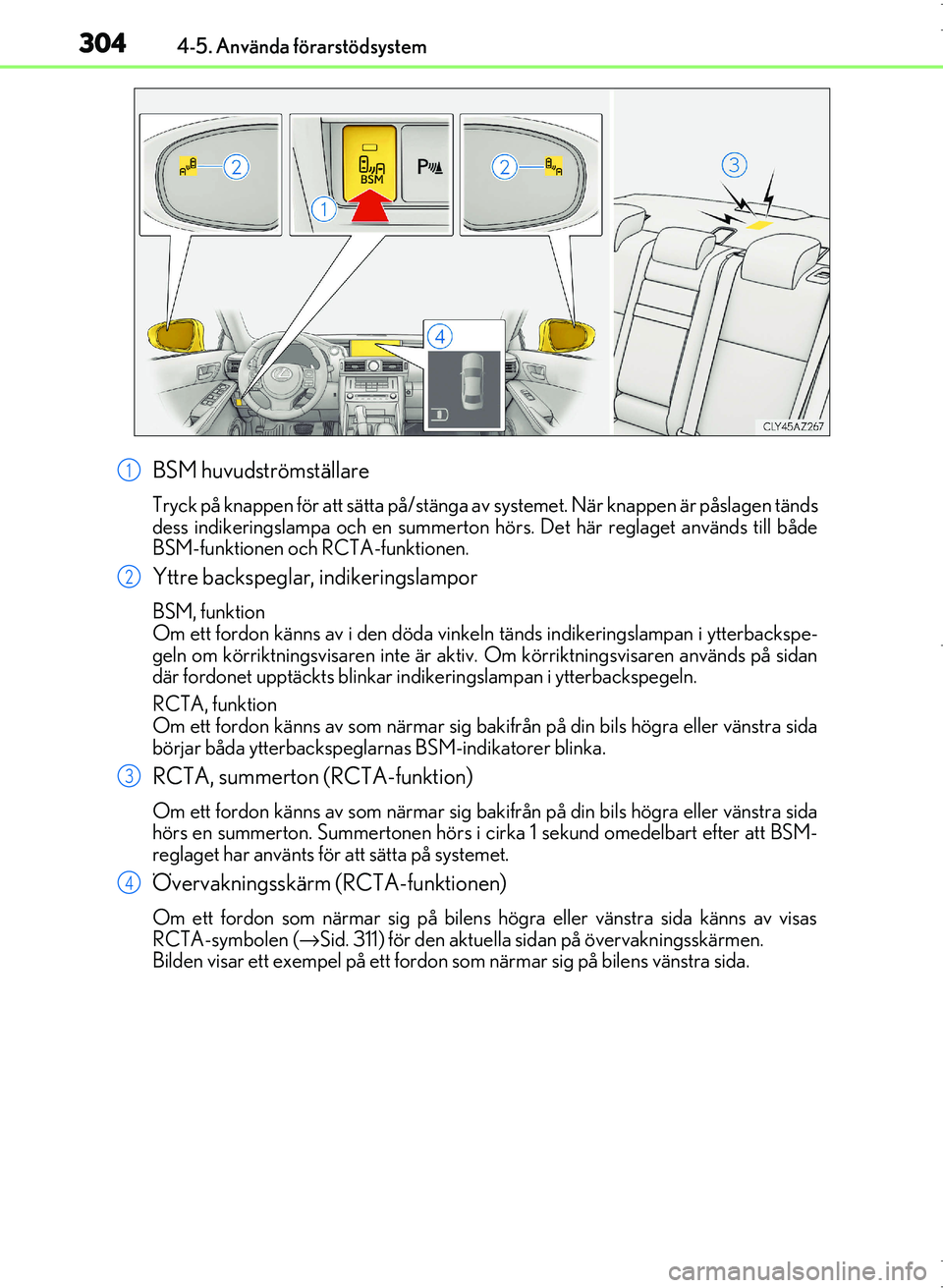

3044-5. Använda förarstödsystem
OM53D89SE
BSM huvudströmställare
Tryck på knappen för att sätta på/stänga av systemet. När knappen är påslagen tänds
dess indikeringslampa och en summerton hörs. Det här reglaget används till både
BSM-funktionen och RCTA-funktionen.
Yttre backspeglar, indikeringslampor
BSM, funktion
Om ett fordon känns av i den döda vinkel n tänds indikeringslampan i ytterbackspe-
geln om körriktningsvisaren inte är aktiv. Om körriktningsvisaren används på sidan
där fordonet upptäckts blinkar ind ikeringslampan i ytterbackspegeln.
RCTA, funktion
Om ett fordon känns av som närmar sig ba kifrån på din bils högra eller vänstra sida
börjar båda ytterbackspeglar nas BSM-indikatorer blinka.
RCTA, summerton (RCTA-funktion)
Om ett fordon känns av som närmar sig ba kifrån på din bils högra eller vänstra sida
hörs en summerton. Summertonen hörs i cirka 1 sekund omedelbart efter att BSM-
reglaget har använts för att sätta på systemet.
Övervakningsskärm (RCTA-funktionen)
Om ett fordon som närmar sig på bilens högra eller vänstra sida känns av visas
RCTA-symbolen ( →Sid. 311) för den aktuella sidan på övervakningsskärmen.
Bilden visar ett exempel på ett fordon som närmar sig på bilens vänstra sida.
1
2
3
4
