2016 Lexus IS300h navigation

7
1
9 8
7
6 4 3
2
OM53D89SE
5
8-1. Viktig informationVarningsblinkers ........................ 522
Om du måste få stopp på bilen i en akut situation..........523
8-2. Åtgärder i en nödsituation Om bilen måste bärgas eller bogseras .....................................524
Om du tror att något är fel .... 530
Om en varningslampa tänds eller en
varningssignal hörs.................. 531
Om ett varningsmeddelande visas............................................... 537
Om du får punktering (modeller med
reparation ssats för
däcklagning i akut
situation) ....................................566
Om du får punktering (modeller med run-flat
däck).............................................. 581
Om hybridsystemet inte startar ................................. 582 Om den elektroniska
nyckeln inte fungerar............ 584
Om 12-voltsbatteriet är urladdat .......................................587
Om motorn blir överhettad..................................592
Om bilen fastnar......................... 597
9-1. Specifikationer Uppgifter om underhåll (bränsle, oljenivå, etc.) ......... 600
Bränsleinformation .......................611
9-2. Specialinställningar Funktioner som kan specialinställas ........................... 613
9-3. Nollställning Funktioner som kan nollställas .................................... 622
Vad gör du om ... (Felsökning) ........................................... 624
Alfabetiskt register ................................628
8Om problem uppstår
9Specifikationer
Sakregister
Modeller med 10,3-tums display, se in struktionsboken till navigations- och
multimediasystemet beträffande uppgifter om utrustningen som listas nedan.
• Navigationssystem• Ljud/videoanläggning
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140 Bryssel, Belgien
www.toyota-europe.com
OM53D89SE.book Page 7 Monday, November 14, 2016 7:18 PM

972. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
◆Använda visningsytan för vägmätare/trippmätare
De här funktionerna hanteras med knapparna för vägmätare/trippmätare och
nollställning av trippmätarna.
Tryck: Ändra visad funktion
För varje gång knappen trycks in
ändras den visade funktionen.
Tryck och håll knappen intryckt:
Nollställ
Visa displayen för önskad trippmä-
tare och håll knappen ”TRIP” intryckt
för att nollställa.
Välj en menysymbol för att se dess innehåll.Körinformation (→ Sid. 98)
Välj för att visa olika körrelaterade data.
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssystemet.
• Resväg med vägledning
• Visning av kompass (färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja lju dkälla eller spår med kontrollerna på ratten.
Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• Farthållare ( →Sid. 274)
• Aktiv farthållare (→ Sid. 262)
• LDA (Körfilsvarning med styrningskontroll) ( →Sid. 248)
• RSA (Vägskyltsigenkänning) ( →Sid. 257)
Varningsmeddelande, display ( →Sid. 537)
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en funktions-
störning känns av.
Display för inställningar ( →Sid. 101)
Välj för att ändra inställningarna för rattkontrollerna och andra inställningar.
Menysymboler
OM53D89SE.book Page 97 Monda y, November 14, 2016 7:18 PM

1032. Instrumentgrupp
2
Instrumentgrupp
OM53D89SE
■ RSA (Vägskyltsigenkänning) (i förekommande fall) (→Sid. 257)
Följande RSA-inställningar kan ändras:
*: Modeller med navigationssystem
■Inställningar för bilen
DetaljInställningarDetaljer
RSA På
Välj för att aktivera/inaktivera RSA.
Avstängd
Meddelande om allt-
för hög hastighet
Inget meddelandeVälj för att ställa in metoden för att
varna föraren om bilens hastighet
överskriver hastigheten som visas på
fartbegränsningsskylten på informa-
tionsdisplayen.
Endast display
Display och ljudsig-
nal
Gräns för medde-
lande om för hög has-
tighet10 km/timVälj för att ställa in hastighetsgränsen
över vilken varningen för alltför hög
hastighet ska börja när en skylt visas
på informationsdisplayen.
5 km/tim
2 km/tim
Andra meddelanden
Inget meddelandeVälj för att ställa in metoden för att
uppmärksamma föraren om systemet
känner av följande:
• Bilen utför omkörning där en skylt för ingen omkörning visas på infor-
mationsdisplayen.
• Bilen kommer in i ett område med ingen infart när en skylt för ingen
infart visas på informationsdis-
playen.
*
Endast display
Display och ljudsig-
nal
DetaljInställningarDetaljer
Oljeunderhåll
Nollställning av underhållsdata för motorolja
Välj för att nollställa information om
underhåll av motorolja (meddelande
som indikerar att underhåll behövs
och körsträckan till nästa byte av
motorolja) efter att byte av motorolja
har utförts. ( →Sid. 480)
OM53D89SE.book Page 103 Monday, November 14, 2016 7:18 PM

2604-5. Använda förarstödsystem
OM53D89SE
*1: Om körriktningsvisare inte används vid byte av körfält visas inte markeringen.
*2: Modeller med navigationssystem
I följande situationer uppmärksammas föraren av RSA-systemet med en var-
ningsdisplay.
●Om bilens hastighet överskrider den angivna gränsen som anges på fartbe-
gränsningsskylten som visas på informationsdisplayen blir skyltens färg
omvänd.
●Skylten blinkar om systemet känner av att din bil gör en omkörning där en
skylt med omkörningsförbud vi sas på informationsdisplayen.
●Modeller med navigationssystem: Om RSA-systemet upptäcker en skylt för
förbjuden infart och känner av att bilen har kört in i ett område med förbjuden
infart baserat på navigationssystemets kartuppgifter blinkar skylten för för-
bjuden infart.
Beroende på situationen känns trafikmiljön (trafikens riktning, hastighet, enhet)
eventuellt av på fel sätt och en ko rrekt varning visas eventuellt inte.
■Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
●En ny skylt känns inte av på ett visst avstånd.
●Vägen ändras på grund av vänster- eller högersväng.
■Förhållanden då funktionen inte alltid fungerar eller känner av på rätt sätt
I följande situationer aktiveras RSA inte normalt och känner even tuellt inte av vägskyltar,
visar fel skylt, etc. Detta innebä r dock inte en funktionsstörning.
●Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
●Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
●I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
●Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
●Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk skylt, kontras-
ten är svag.
●Hela eller delar av skylten är dold bakom löv på ett träd, en stolpe, etc.
●Kamerasensorn kunde bara uppfatta skylten under för kort tid.
●Körmiljön (svängar, körfältsbyte, etc) bedöms felakt\
igt.
●Även om en skylt inte är tillämplig för det ak tuella körfältet, t.ex. skylt som är placerad
strax efter en motorvägsavfart, eller i ett närliggande körfält strax före körfältsby\
te.
●Dekaler är fästa bakpå ett framförvarande fordon.
●En skylt som liknar en skylt som finns i systemet känns av.
●Bilen körs i ett land med annan trafikriktning.
Varningsdisplay
OM53D89SE.book Page 260 Monday, November 14, 2016 7:18 PM

422
OM53D89SE6-1. Grundläggande funktion
för Remote Touch-skärmen
”MAP”, knapp
Tryck på den här knappen för att visa bilens aktuella position.
”∧ •∨ ”, knapp
Modeller med navigationssystem
Tryck på knappen för att rulla listan på skärmen och för att ändra kartans skala.
Modeller utan navigationssystem
Tryck på den här knappen för att visa listskärmen.
Tillbaka, knapp
Tryck för att visa föregående skärm.
”MENU”, knapp
Tryck på den här knappen för att visa skärmen ”Meny”. ( →Sid. 425)
Remote Touch∗
∗: I förekommande fall
Remote Touch kan användas till Remote Touch-skärmarna.
Ägare till modeller som är utrust ade med 10,3-tumsskärm hänvisas till
instruktionsboken till navigations- och multimediasystemet.
1
2
3
4
OM53D89SE.book Page 422 Monday, November 14, 2016 7:18 PM

4256-1. Grundläggande funktion för Remote Touch-skärmen
6
Invändiga funktioner
OM53D89SE
Tryck på knappen ”MENU” på Remote Touch för att visa skärmen ”Meny”.
När visning på delad skärm väljs visas skärmen ”Meny”på huvudskärmen. (→Sid. 426)
*1: I förekommande fall
*2: Se instruktionsboken till naviga tions- och multimediasystemet.
Skärmen ”Meny”
ReglageFunktion
*1Välj för att visa kartskärmen eller navigationsskärmen.*2
Välj för att visa skärmen för radiokontroll.*2
Välj för att visa skärmen för mediakontroll.*2
Välj för att visa skärmen för handsfree-användning.*2
Välj för att visa skärmen för bränsleförbrukning. ( →Sid. 110, 112)
Välj för att visa skärmen ”Information”.*2
Välj för att visa skärmen för luftkonditioneringskontroll. ( →Sid. 428)
Välj för att visa skärmen ”Inställning”.*2
”Display”Välj för att justera skärmarnas kont rast och ljusstyrka, stänga av bild-
skärmen, etc.
*2
OM53D89SE.book Page 425 Monday, November 14, 2016 7:18 PM

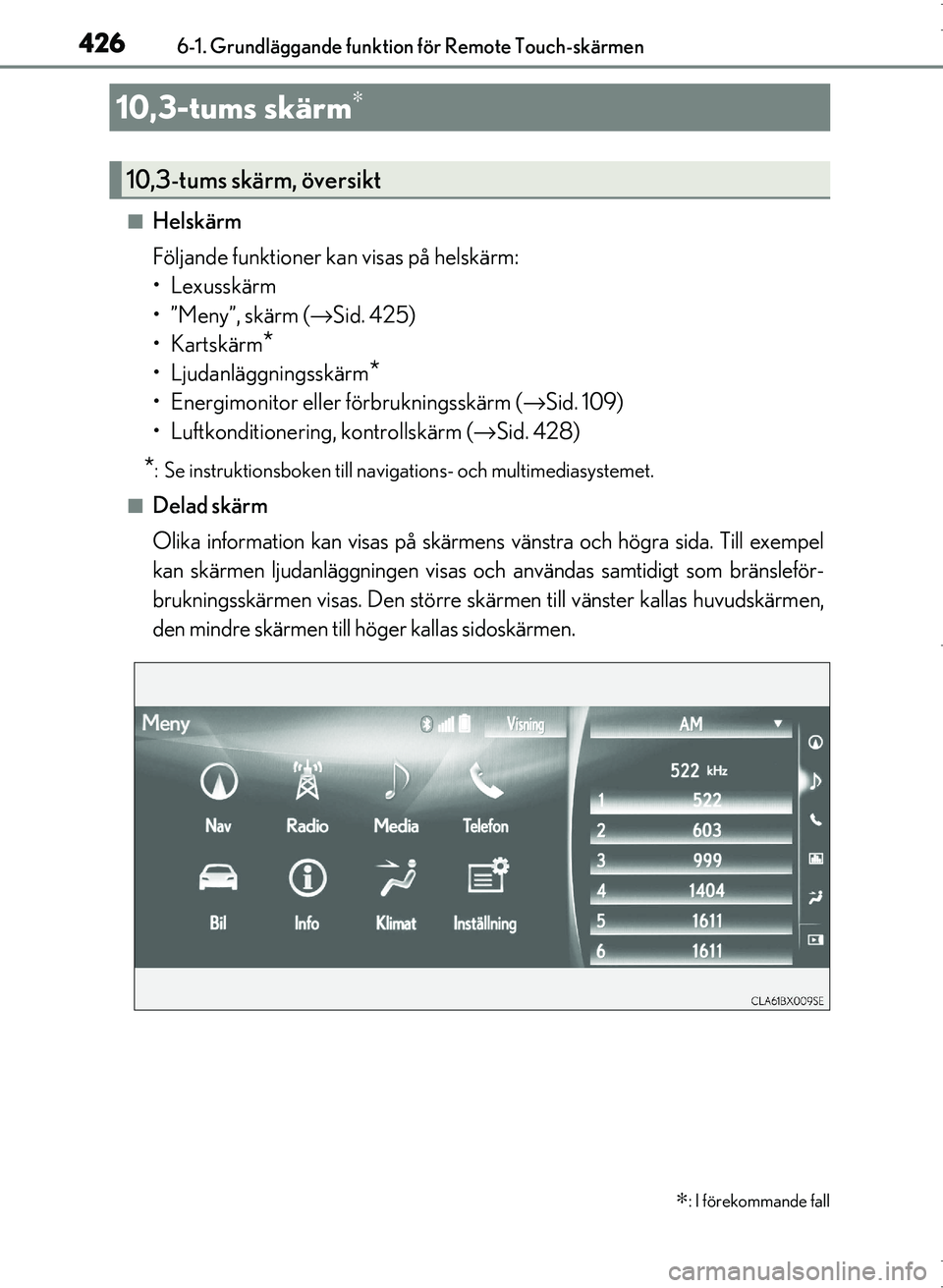

4266-1. Grundläggande funktion för Remote Touch-skärmen
OM53D89SE
■Helskärm
Följande funktioner kan visas på helskärm:
• Lexusskärm
• ”Meny”, skärm (→Sid. 425)
• Kartskärm
*
• Ljudanläggningsskärm*
• Energimonitor eller förbrukningsskärm ( →Sid. 109)
• Luftkonditionering, kontrollskärm ( →Sid. 428)
*: Se instruktionsboken till navigations- och multimediasystemet.
■Delad skärm
Olika information kan visas på skärmens vänstra och högra sida. Till exempel
kan skärmen ljudanläggningen visas och användas samtidigt som bränsleför-
brukningsskärmen visas. Den större sk ärmen till vänster kallas huvudskärmen,
den mindre skärmen till höger kallas sidoskärmen.
10,3-tums skärm∗
∗: I förekommande fall
10,3-tums skärm, översikt
OM53D89SE.book Page 426 Monday, November 14, 2016 7:18 PM

4276-1. Grundläggande funktion för Remote Touch-skärmen
6
Invändiga funktioner
OM53D89SE
■Välja funktionsskärm
För inställningsknappen till Remote Touch åt vänster för att välja huvudskärm.
För inställningsknappen till Remote Touch åt höger för att välja sidoskärm.
■ Huvudskärm
Se respektive avsnitt och instruktionsboken till navigations- och multimedia-
systemet för uppgifter om funktionerna och handhavandet av huvudskärmen.
■Sidoskärm
Standardskärmar
Använd skärmknapparna på displayens högra sida för att ändra visningen på
sidoskärmen.
Navigationssystem
*
Audio*
Telefon*
Bilinformation ( →Sid. 116)
Luftkonditionering
(→ Sid. 434)
Välj för att dölja sidoskärmen.
Om det som visas på huvudskär-
men är kompatibelt ( →Sid. 426)
med helskärm kommer det att
visas som helskärm.
Funktionsskärmar
Var och en av följande skärmar visas automatiskt enligt rådande förhållanden. • Lexus parkeringssensor ( →Sid. 279)
• Telefon
*
• Körläge ( →Sid. 315)
*: Se instruktionsboken till navigations- och multimediasystemet.
Delad skärm
1
2
3
4
5
6
OM53D89SE.book Page 427 Monday, November 14, 2016 7:18 PM
