449 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)
Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wissen,
in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
Falls eine Scheibenwaschanlage nicht
funktioniert oder die entsprechende
Warnmeldung auf dem Multi-Informa-
tionsdisplay angezeigt wird, könnte der
Waschflüssigkeitsbehälter leer sein.
Füllen Sie Waschflüssigkeit nach.
Kühler und Kondensator
WA R N U N G
■Bei heißem Hybridsystem
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und schwere Verletzun-
gen verursachen können, wie zum Beispiel Verbrennungen.
Waschflüssigkeit
WA R N U N G
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn das Hybridsystem heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem Motor
usw. in Kontakt kommt.

4506-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

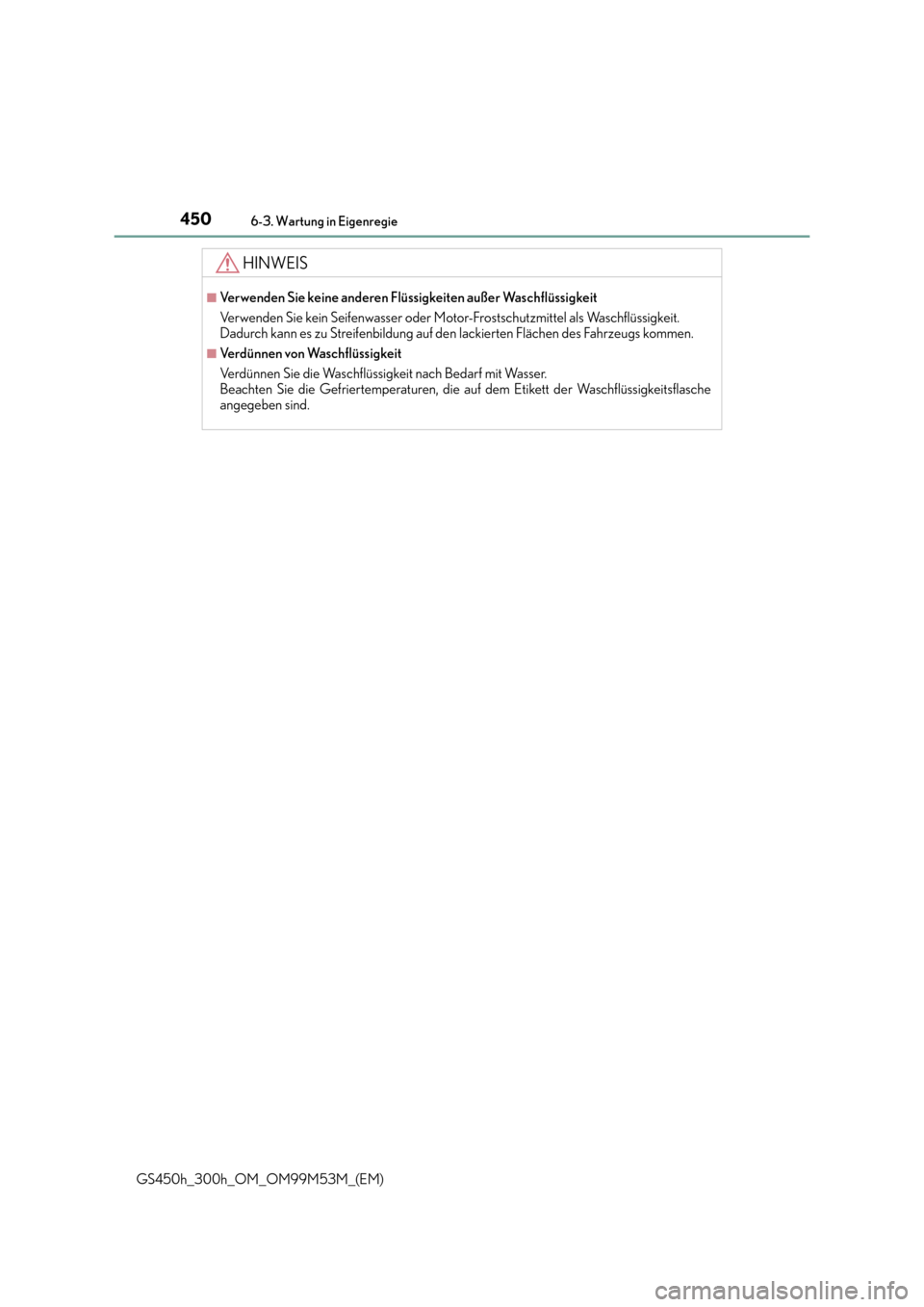

HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel als Waschflüssigkeit.
Dadurch kann es zu Streifenbildung auf den lackierten Flächen des Fahrzeugs kommen.
■Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsflasche
angegeben sind.

451
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

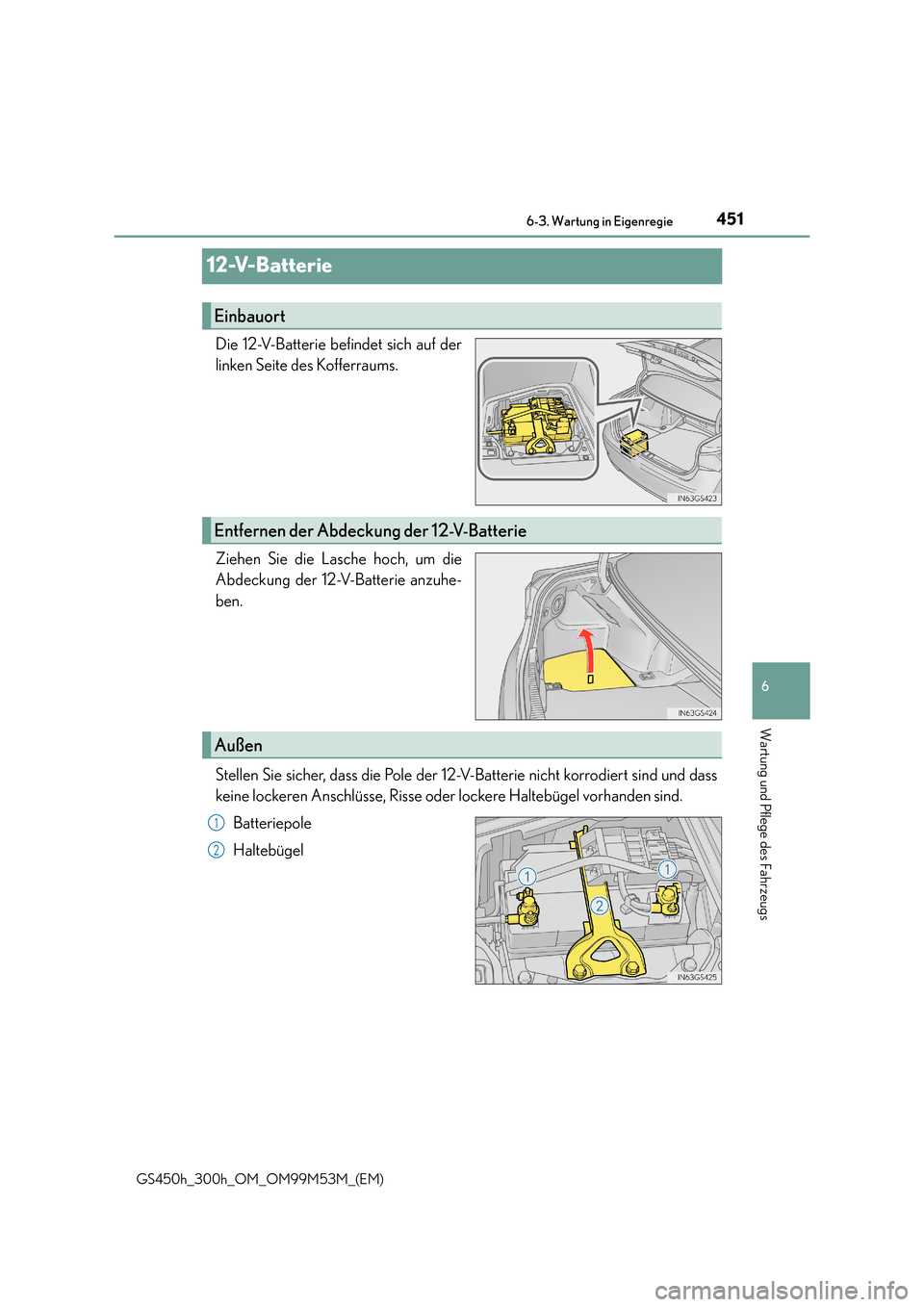

12-V-Batterie
Die 12-V-Batterie befindet sich auf der
linken Seite des Kofferraums.
Ziehen Sie die Lasche hoch, um die
Abdeckung der 12-V-Batterie anzuhe-
ben.
Stellen Sie sicher, dass die Pole der 12-V-Batterie nicht korrodiert sind und dass
keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhanden sind.
Batteriepole
Haltebügel
Einbauort
Entfernen der Abdeckung der 12-V-Batterie
Außen
1
2

4526-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)
Die Warnsymbole oben auf der 12-V-Batterie haben folgende Bedeutung:
■Vo r d e m A u f l a d e n
Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen folgende Vorsichtsmaßregeln:
●Wird die 12-V-Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abgeklemmt
werden.
●Das Ladegerät muss ausgeschaltet sein, wenn die Ladekabel an die 12-V-Batterie ange-
klemmt bzw. abgeklemmt werden.
■Nach dem Aufladen/Wiederanklemmen der 12-V-Batterie
●Das Hybridsystem kann möglicherweise nicht gestartet werden. Gehen Sie wie folgt vor,
um das System zu initialisieren.Schalten Sie den Schalt-/Wählhebel auf “P”.
Öffnen und schließen Sie eine der Türen.
Starten Sie das Hybridsystem erneut.
●Unmittelbar nach dem Wiederanklemmen der 12 -V-Batterie ist das Entriegeln der Türen
mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist dies der Fall,
verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/Entriegeln
der Türen.
●Starten Sie das Hybridsystem mit dem Start-Schalter im Modus ACCESSORY. Das Hyb-
ridsystem startet eventuell nicht, wenn der Start-Schalter ausgeschaltet ist. Beim zweiten
Versuch wird das Hybridsystem jedoch normal arbeiten.
●Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Nachdem die 12-V-Batte-
rie wieder angeklemmt wurde, schaltet das Fahrzeug den Modus des Start-Schalters
zurück in den Zustand vor dem Abklemmen der 12-V-Batterie. Achten Sie darauf, vor dem
Abklemmen der 12-V-Batterie den Start-Schalter auszuschalten. Seien Sie beim Anklem-
men der 12-V-Batterie besonders vorsichtig, wenn nicht bekannt ist, in welchem Modus sich
der Start-Schalter vor der Entladung der Batterie befand.
Lässt sich das System mit den oben beschriebenen Methoden auch nach mehrmaligen Ver-
suchen nicht starten, wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Warnsymbole
Nicht rauchen, kein offenes
Feuer, keine Funken12-V-Batterie enthält Säure
Augen schützenBedienungsanleitung beach-
ten
Von Kindern fern haltenExplosives Gas
1
2
3

453 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)
WA R N U N G
■Chemikalien in der 12-V-Batterie
Die 12-V-Batterie enthält giftige und ätzende Schwefelsäure und kann entflammbares und
explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im Bereich der 12-V-
Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer Verlet-
zungen zu verringern:
●Berühren Sie die Pole der 12-V-Batterie nicht mit Werkzeugen, um Funkenbildung zu ver-
meiden.
●Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der 12-V-Batterie an.
●Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
●Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
●Tragen Sie bei Arbeiten in der Nähe der 12-V-Batterie eine Schutzbrille.
●Halten Sie Kinder von der 12-V-Batterie fern.
■Geeignete Orte für das Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie immer in einem offenen Bereich auf. Laden Sie die 12-V-Batte-
rie nicht in einer Garage oder einem schlecht belüfteten Raum auf.
■Aufladen der 12-V-Batterie
Laden Sie die Batterie mit einer Stromstärke von 5 A oder weniger und stellen Sie sicher,
dass die Gesamtladezeit 12 Stunden nicht überschreitet.
■Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten Arzt weiter-
hin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
●Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch immer
Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
●Bei Kontakt mit Kleidung
Der Elektrolyt kann durch die Kleidung au f die Haut dringen. Legen Sie die Kleidung
umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
●Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
■Austausch der 12-V-Batterie
Verwenden Sie eine für dieses Fahrzeug vo rgesehene 12-V-Batterie. Anderenfalls kann
Gas (Wasserstoff) in den Innenraum gelangen und einen Brand oder eine Explosion verur-
sachen.
Wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, um die 12-V-Batterie
austauschen zu lassen.

4546-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

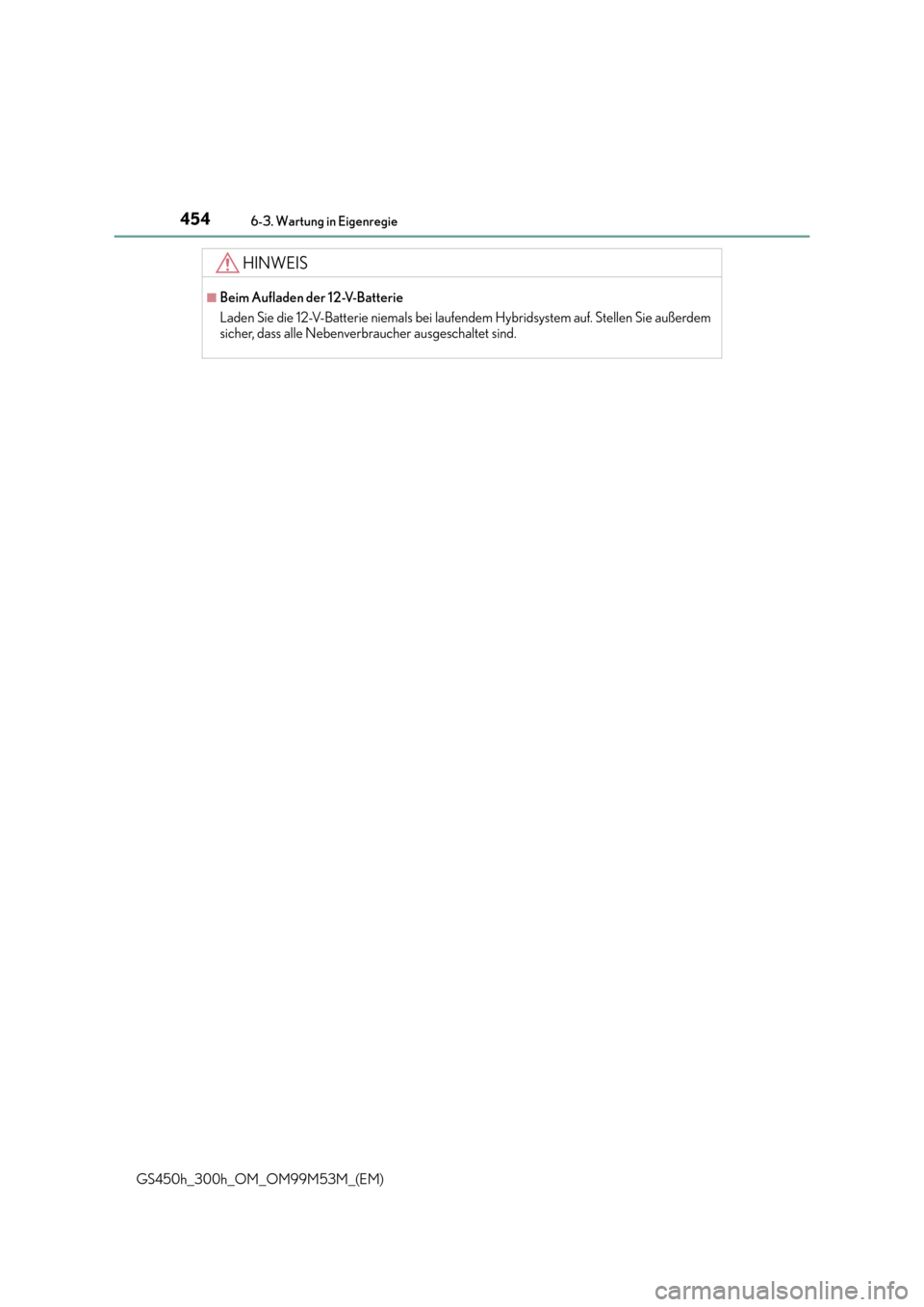

HINWEIS
■Beim Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie niemals bei laufendem Hybridsystem auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.

455
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

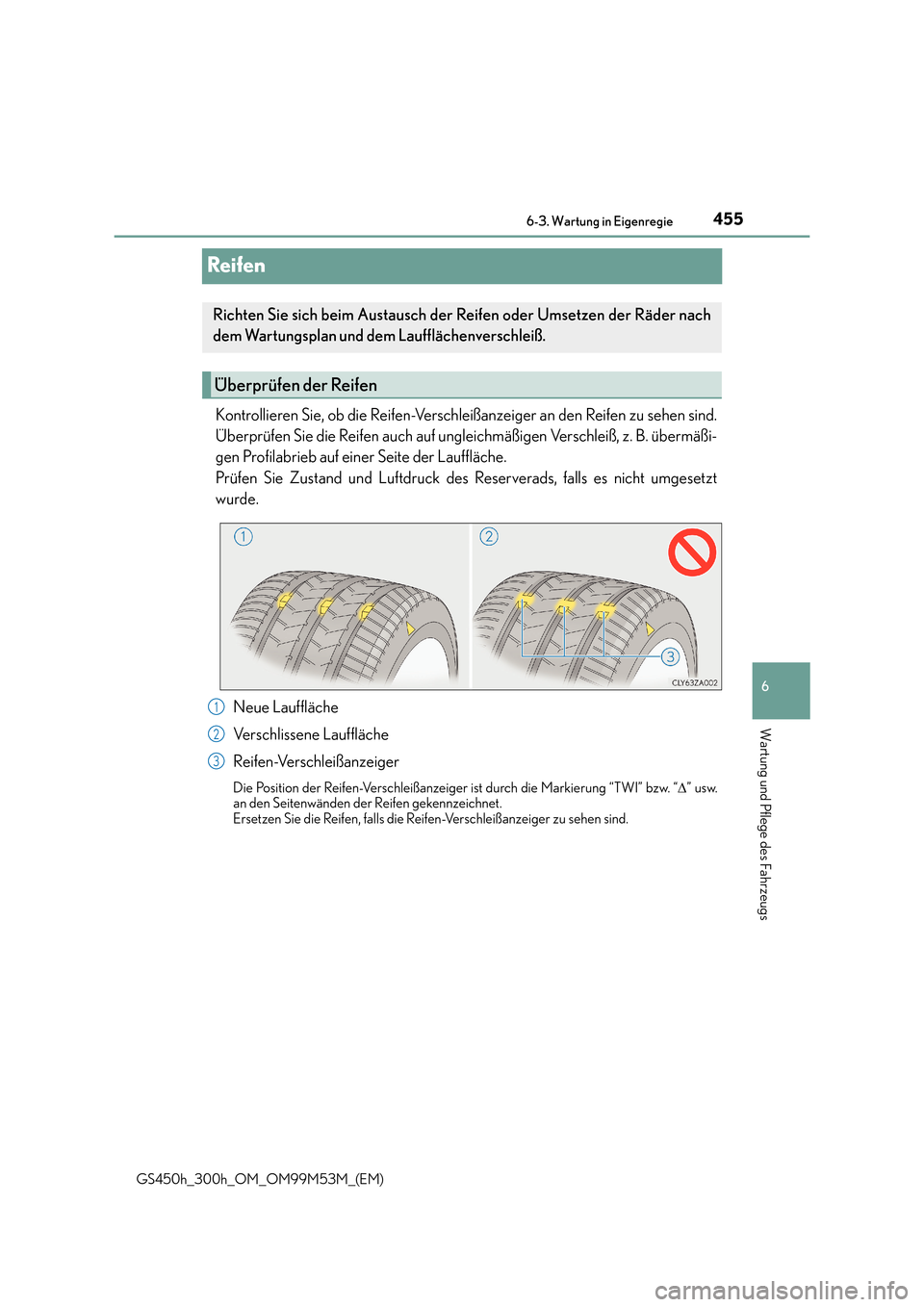

Reifen
Kontrollieren Sie, ob die Reifen-Verschleißanzeiger an den Reifen zu sehen sind.
Überprüfen Sie die Reifen auch auf ungleichmäßigen Verschleiß, z. B. übermäßi-
gen Profilabrieb auf einer Seite der Lauffläche.
Prüfen Sie Zustand und Luftdruck des Reserverads, falls es nicht umgesetzt
wurde.
Neue Lauffläche
Verschlissene Lauffläche
Reifen-Verschleißanzeiger
Die Position der Reifen-Verschleißanzeiger ist durch die Markierung “TWI” bzw. “ ∆” usw.
an den Seitenwänden der Reifen gekennzeichnet.
Ersetzen Sie die Reifen, falls die Reifen-Verschleißanzeiger zu sehen sind.
Richten Sie sich beim Austausch der Reifen oder Umsetzen der Räder nach
dem Wartungsplan und de m Laufflächenverschleiß.
Überprüfen der Reifen
1
2
3

4566-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)
Setzen Sie die Räder in der gezeigten Reihenfolge um.
Um die Reifen gleichmäßig abzunutzen und ihre Lebensdauer zu verlängern,
empfiehlt Lexus, die Räder etwa alle 10000 km umzusetzen.
Vergessen Sie nach dem Umsetzen der Räder nicht, das Reifendruckkontroll-
system zu initialisieren. (Fahrzeug mit Reifendruckkontrollsystem)
Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das mithilfe
von speziellen Ventilen und Sendern einen zu niedrigen Reifendruck erfasst,
bevor ernsthafte Probleme entstehen.
XFahrzeuge ohne Reifendruck-Anzeigefunktion
Falls der Reifendruck unter einen bestimmten Wert sinkt, wird der Fahrer durch
eine Warnleuchte gewarnt. ( →S. 509)
XFahrzeuge mit Reifendruck-Anzeigefunktion
●Falls der Reifendruck unter einen bestimmten Wert sinkt, wird der Fahrer
über das Multi-Informationsdisplay und eine Warnleuchte gewarnt.
(→ S. 505, 512)
Umsetzen von Rädern
XFahrzeuge mit Vorder- und Hinter-
reifen der gleichen GrößeXFahrzeuge mit Vorder- und Hinter-
reifen unterschiedlicher Größen
Vo r nVo r n
Reifendruckkontrollsystem (falls vorhanden)
