2016 Lexus GS450h Betriebsanleitung (in German)

441 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)■

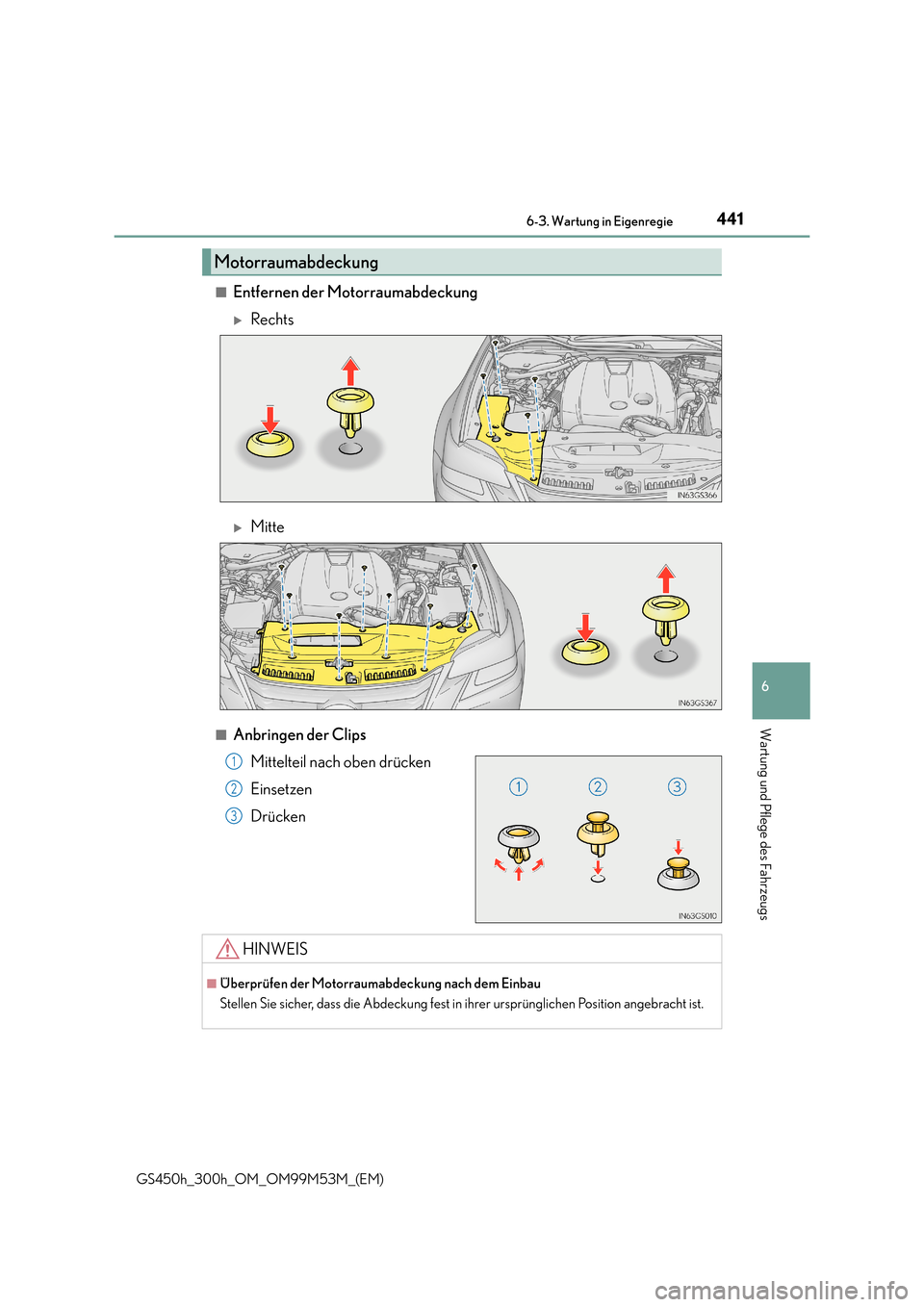

Entfernen der Motorraumabdeckung
XRechts
XMitte
■Anbringen der Clips
Mittelteil nach oben drücken
Einsetzen
Drücken
Motorraumabdeckung
1
2
3
HINWEIS
■Überprüfen der Motorraumabdeckung nach dem Einbau
Stellen Sie sicher, dass die Abdeckung fest in ihrer ursprünglichen Position angebracht ist.

4426-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

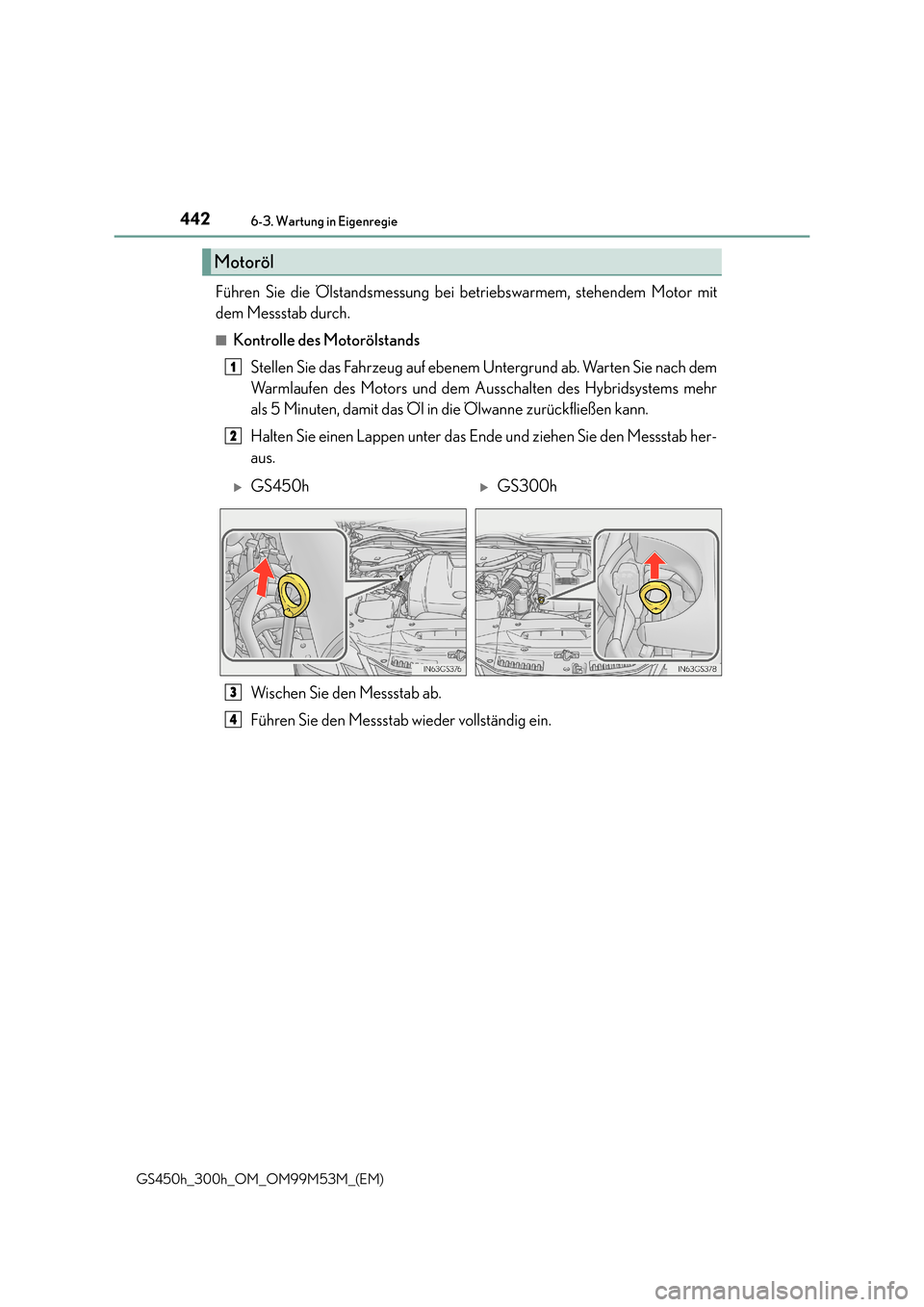

Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des Motorölstands
Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach dem
Warmlaufen des Motors und dem Ausschalten des Hybridsystems mehr
als 5 Minuten, damit das Öl in die Ölwanne zurückfließen kann.
Halten Sie einen Lappen unter das Ende und ziehen Sie den Messstab her-
aus.
Wischen Sie den Messstab ab.
Führen Sie den Messstab wieder vollständig ein.
Motoröl
1
2
XGS450hXGS300h
3
4

443 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

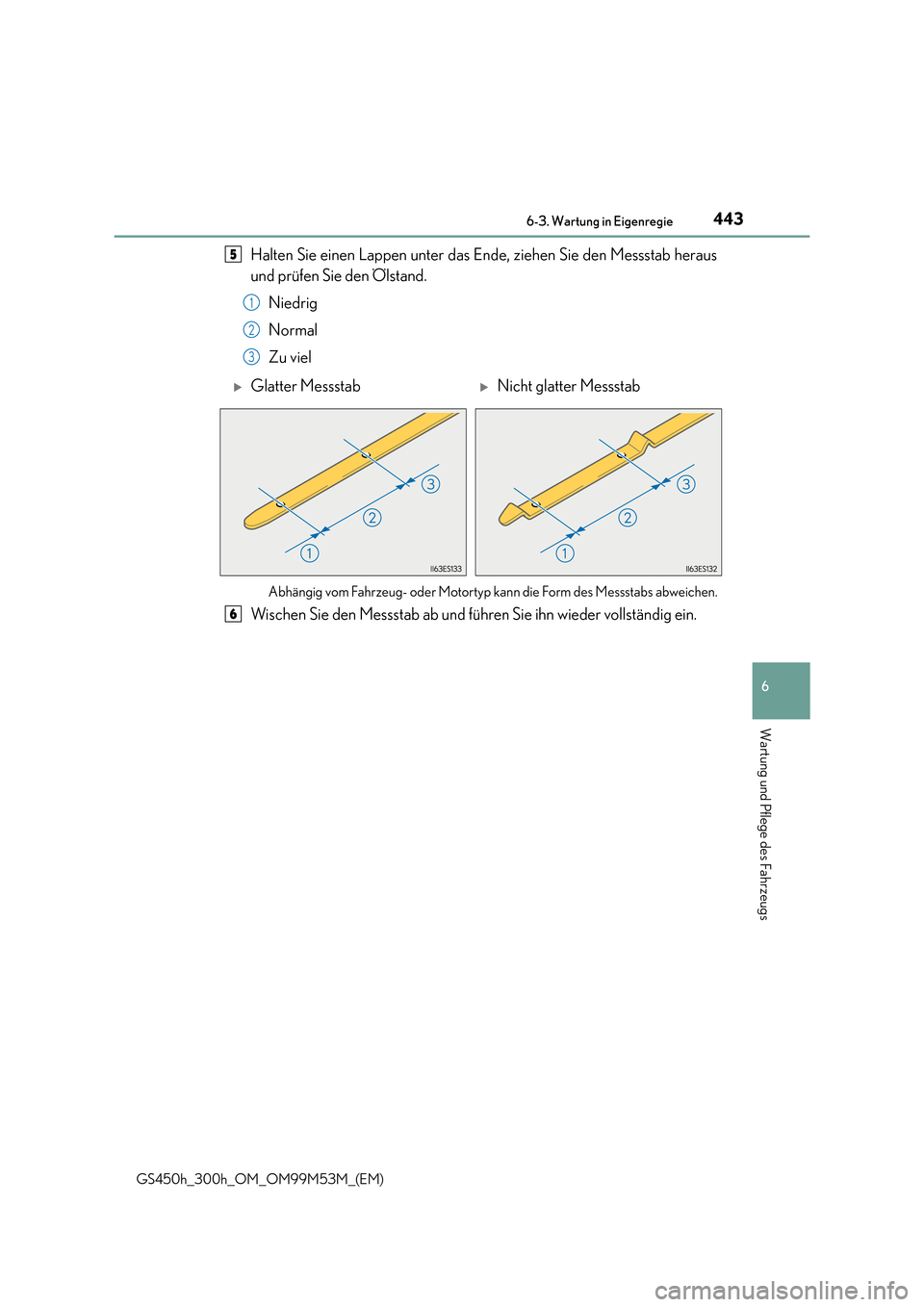

Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab heraus
und prüfen Sie den Ölstand.Niedrig
Normal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs abweichen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
5
1
2
3
XGlatter MessstabXNicht glatter Messstab
6

4446-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)■

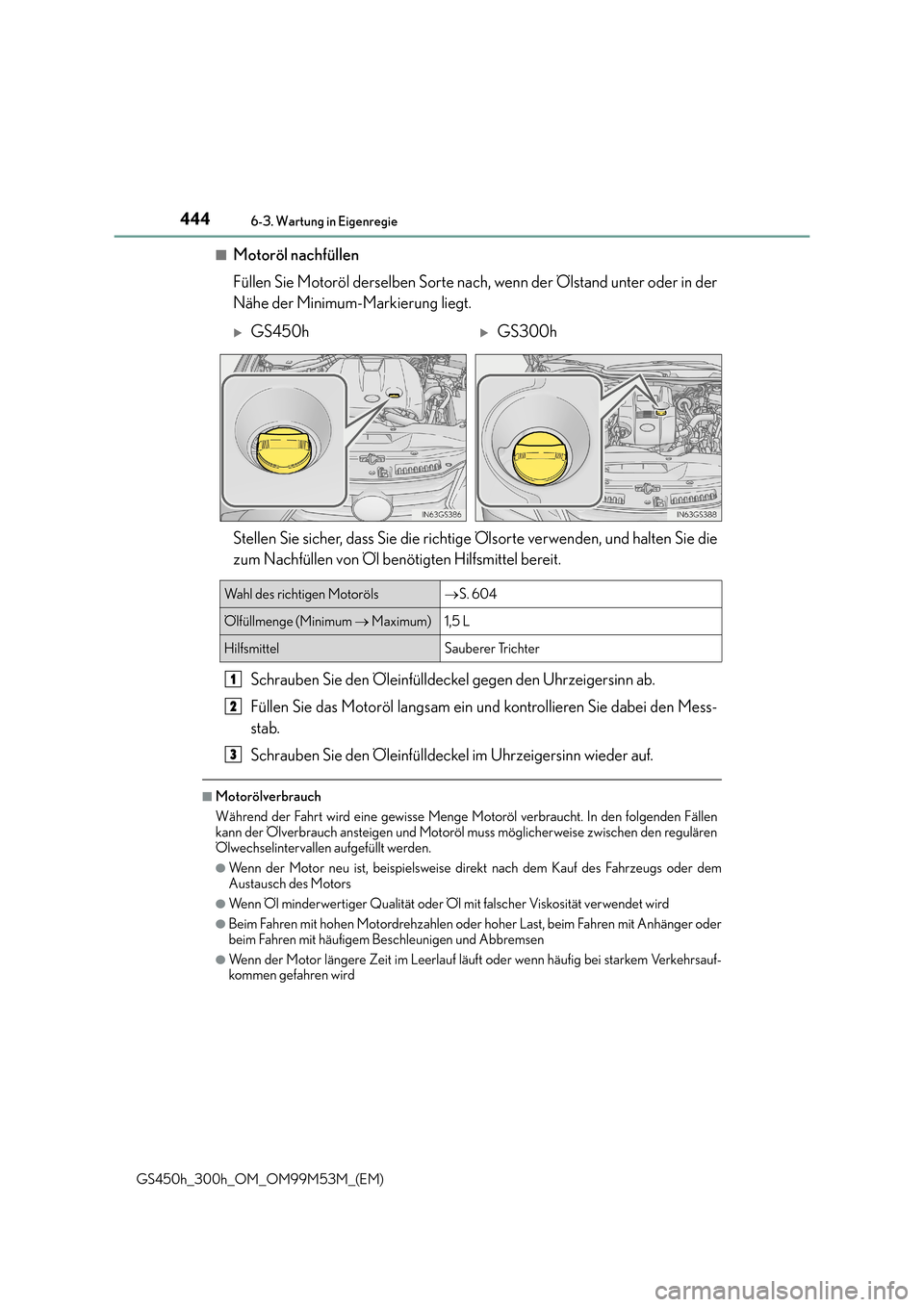

Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte nach, wenn der Ölstand unter oder in der
Nähe der Minimum-Markierung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie die
zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den Mess-
stab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden Fällen
kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen den regulären
Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder dem
Austausch des Motors
●Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
●Beim Fahren mit hohen Motordrehzahlen oder hoher Last, beim Fahren mit Anhänger oder
beim Fahren mit häufigem Beschleunigen und Abbremsen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Verkehrsauf-
kommen gefahren wird
XGS450hXGS300h
Wahl des richtigen Motoröls →S. 604
Ölfüllmenge (Minimum → Maximum) 1,5 L
Hilfsmittel Sauberer Trichter
1
2
3

445 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)
■Nach dem Motorölwechsel
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:Drücken Sie oder auf dem Instrumentenschalter und wählen Sie .
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie “Fzg.Einst.”. Drü-
cken Sie dann .
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie “Ölwartung”.
Drücken Sie dann .
Wählen Sie “Ja” und drücken Sie .
Eine Meldung wird auf dem Multi-Informations-
display angezeigt.
WA R N U N G
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Hautkrebs
führen können. Achten Sie deshalb darauf, da ss die Haut nicht längere Zeit und wieder-
holt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Wasser und Seife von
der Haut.
●Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß. Ent-
sorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die Kanalisa-
tion oder das Erdreich.
Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei einem Lexus-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt sowie bei Tankstellen oder Autozubehörgeschäften.
●Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
●Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
●Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
●Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
1
2
3
4
5

4466-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)
Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Markie-
rungen “FULL”/“F” und “LOW”/“L” des Behälters befinden.
■Motor-KühlmittelbehälterVerschlusskappe des Kühlmittelbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder unter der “LOW”-Markierung, füllen Sie Kühlmittel
bis zur “FULL”-Markierung nach. ( →S. 589)
Kühlmittel
1
2
3
XGS450hXGS300h

447 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)■

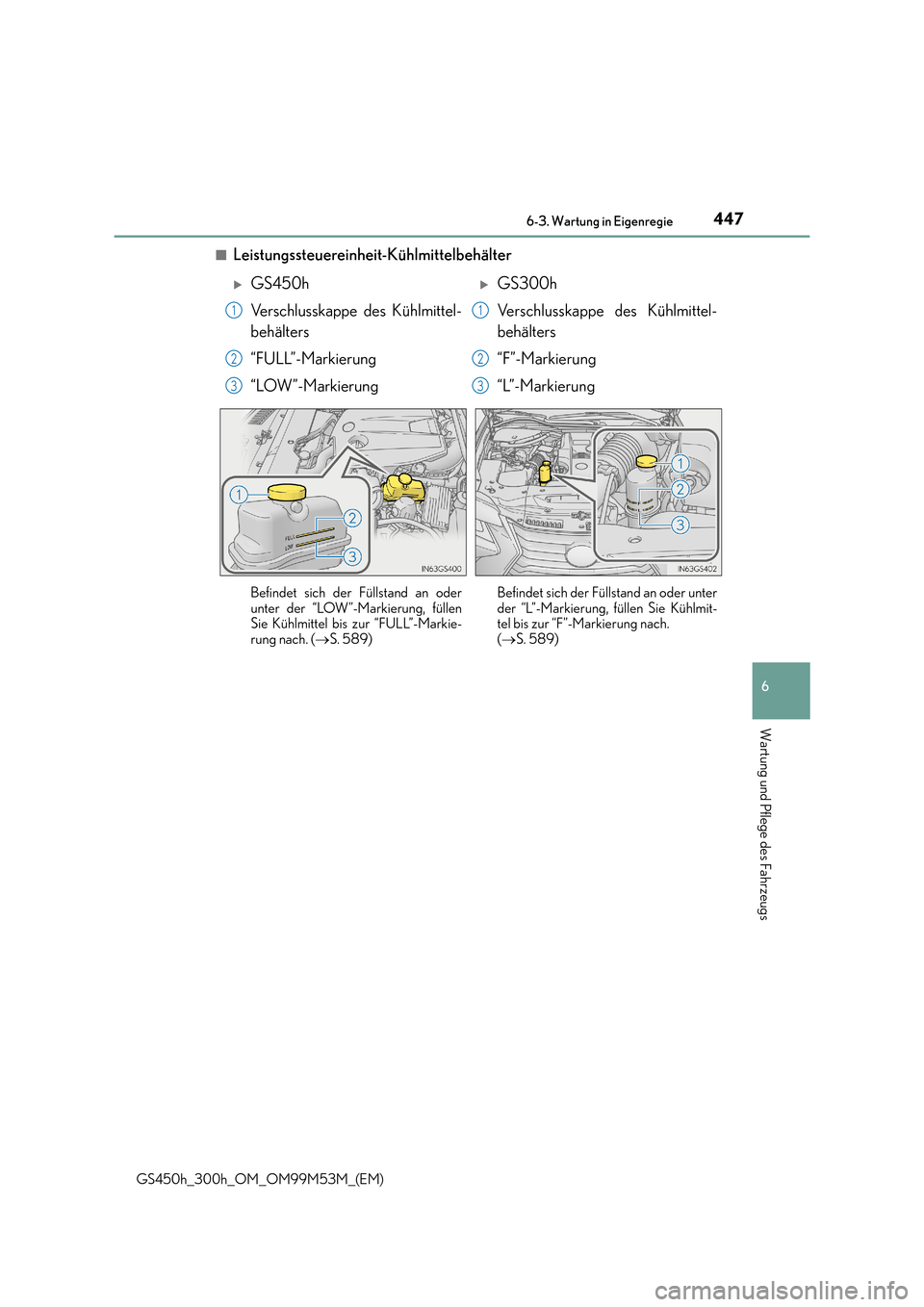

Leistungssteuereinheit-Kühlmittelbehälter
XGS450h
Verschlusskappe des Kühlmittel-
behälters
“FULL”-Markierung
“LOW”-MarkierungXGS300h
Verschlusskappe des Kühlmittel-
behälters
“F”-Markierung
“L”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Markie-
rung nach. (
→S. 589) Befindet sich der Füllstand an oder unter
der “L”-Markierung, füllen Sie Kühlmit-
tel bis zur “F”-Markierung nach.
(
→ S. 589)
1
2
3
1
2
3

4486-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

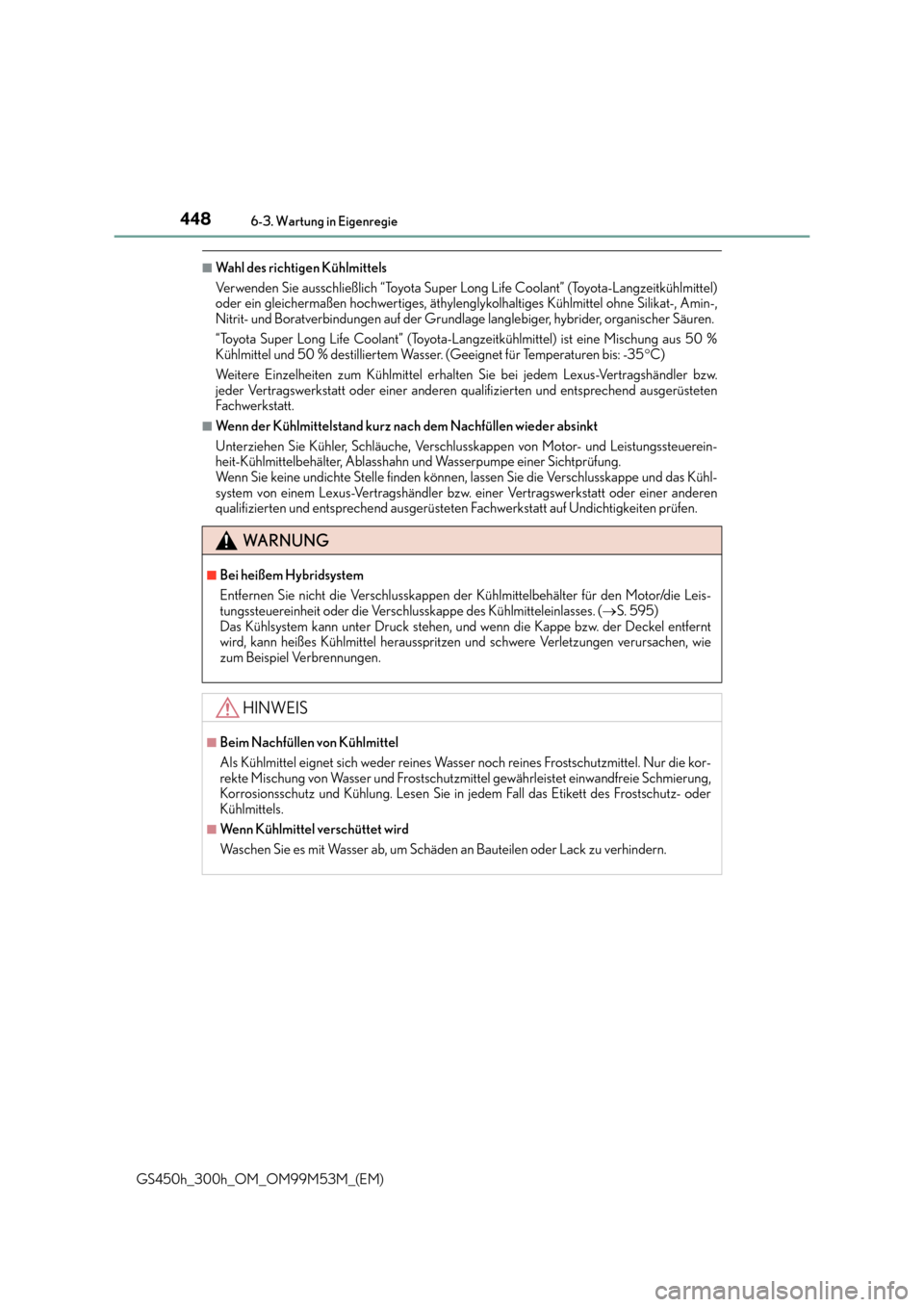

■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus 50 %
Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis: -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei jedem Lexus-Vertragshändler bzw.
jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.
■Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappen von Motor- und Leistungssteuerein-
heit-Kühlmittelbehälter, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und das Kühl-
system von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüstete n Fachwerkstatt auf Undichtigkeiten prüfen.
WA R N U N G
■Bei heißem Hybridsystem
Entfernen Sie nicht die Verschlusskappen der Kühlmittelbehälter für den Motor/die Leis-
tungssteuereinheit oder die Verschlusskappe des Kühlmitteleinlasses. ( →S. 595)
Das Kühlsystem kann unter Druck stehen, und wenn die Kappe bzw. der Deckel entfernt
wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursachen, wie
zum Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur die kor-
rekte Mischung von Wasser und Frostschutzmittel gewährleistet einwandfreie Schmierung,
Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des Frostschutz- oder
Kühlmittels.
■Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
