2016 Hyundai Santa Fe ABS

Ausstattung Ihres Fahrzeugs
108
4
Warnleuchte
"Reifenluftdruck zuniedrig"(ausstattungsabhängig)
Die Warnleuchte leuchtet wie folgt auf:
• Wenn Sie den Zündschalter oder den Start/Stop-Knopf in die Stellung ON
bringen.
- Sie leuchtet ca. drei Sekunden langauf und erlischt dann.
• Wenn der Luftdruck in einem oder mehreren Reifen deutlich zu niedrig ist.
(Um welche(n) Reifen es sich handelt,
wird auf dem LCD-Display angezeigt.)
Weitere Informationen finden Sie unter
"Reifenluftdruck-
Überwachungssystem (TPMS)" in
Kapitel 6. Die Warnleuchte blinkt zunächst ca. 60
Sekunden lang und leuchtet dann
permanent, oder sie blinkt und erlischt
abwechselnd im Abstand von ca. drei
Sekunden:
• Wenn eine TPMS-Fehlfunktion
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug möglichst umgehend in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
Weitere Informationen finden Sie unter
"Reifenluftdruck-
Überwachungssystem (TPMS)" in
Kapitel 6.
Warnleuchte "Tür offen"
Die Warnleuchte leuchtet wie folgt auf:
Wenn eine Tür nicht fest geschlossen ist.
Warnleuchte
"Heckklappe offen"
Die Warnleuchte leuchtet wie folgt auf:
Wenn die Heckklappe nicht fest
geschlossen ist.
VORSICHT -gefahrloses
Anhalten
• Das TPMS-System kann Sie nicht
vor schweren und plötzlichen
Reifenschäden warnen, die durch
äußere Umstände verursacht
werden.
• Wenn Sie spüren, dass das Fahrverhalten instabil wird,
nehmen sie sofort den Fuß vom
Gaspedal, treten Sie behutsam die
Bremse und halten Sie langsam
am Straßenrand an, sofern dies
gefahrlos möglich ist.

4 119
Ausstattung Ihres Fahrzeugs

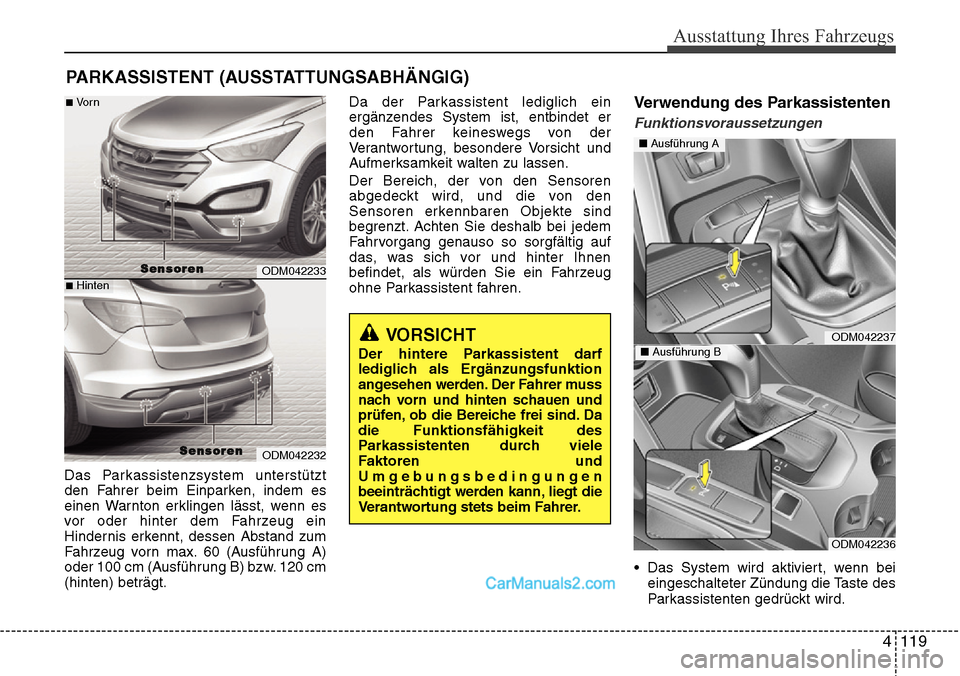

Das Parkassistenzsystem unterstützt
den Fahrer beim Einparken, indem es
einen Warnton erklingen lässt, wenn es
vor oder hinter dem Fahrzeug ein
Hindernis erkennt, dessen Abstand zum
Fahrzeug vorn max. 60 (Ausführung A)
oder 100 cm (Ausführung B) bzw. 120 cm
(hinten) beträgt.Da der Parkassistent lediglich ein
ergänzendes System ist, entbindet er
den Fahrer keineswegs von der
Verantwortung, besondere Vorsicht und
Aufmerksamkeit walten zu lassen.
Der Bereich, der von den Sensoren
abgedeckt wird, und die von den
Sensoren erkennbaren Objekte sind
begrenzt. Achten Sie deshalb bei jedem
Fahrvorgang genauso so sorgfältig auf
das, was sich vor und hinter Ihnen
befindet, als würden Sie ein Fahrzeug
ohne Parkassistent fahren.
Verwendung des Parkassistenten
Funktionsvoraussetzungen
• Das System wird aktiviert, wenn bei
eingeschalteter Zündung die Taste des
Parkassistenten gedrückt wird.
PARKASSISTENT (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent darf
lediglich als Ergänzungsfunktion
angesehen werden. Der Fahrer muss
nach vorn und hinten schauen und
prüfen, ob die Bereiche frei sind. Da
die Funktionsfähigkeit des
Parkassistenten durch viele
Faktoren und
Umgebungsbedingungen
beeinträchtigt werden kann, liegt die
Verantwortung stets beim Fahrer.
ODM042233
ODM042232
■Vo r n
■Hinten
S
S
e
e
n
n
s
s
o
o
r
r
e
e
n
n
S
S
e
e
n
n
s
s
o
o
r
r
e
e
n
n
ODM042237
■
Ausführung A
ODM042236
■Ausführung B

Ausstattung Ihres Fahrzeugs
120
4

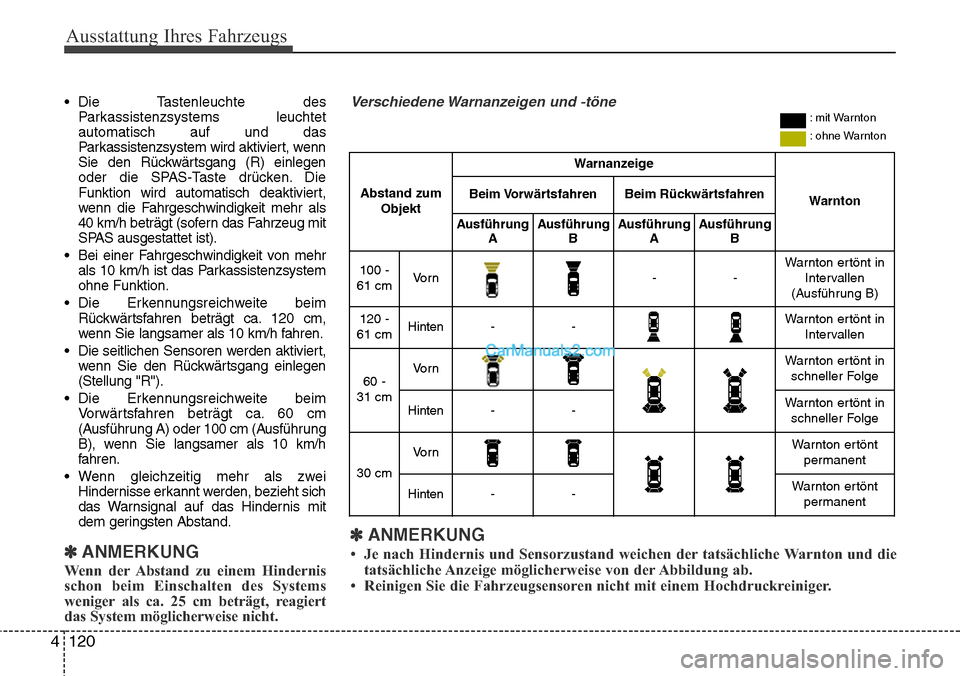

• Die Tastenleuchte des
Parkassistenzsystems leuchtet
automatisch auf und das
Parkassistenzsystem wird aktiviert, wenn
Sie den Rückwärtsgang (R) einlegen
oder die SPAS-Taste drücken. Die
Funktion wird automatisch deaktiviert,
wenn die Fahrgeschwindigkeit mehr als
40 km/h beträgt (sofern das Fahrzeug mit
SPAS ausgestattet ist).
• Bei einer Fahrgeschwindigkeit von mehr als 10 km/h ist das Parkassistenzsystem
ohne Funktion.
• Die Erkennungsreichweite beim Rückwärtsfahren beträgt ca. 120 cm,
wenn Sie langsamer als 10 km/h fahren.
• Die seitlichen Sensoren werden aktiviert, wenn Sie den Rückwärtsgang einlegen
(Stellung "R").
• Die Erkennungsreichweite beim Vorwärtsfahren beträgt ca. 60 cm
(Ausführung A) oder 100 cm (Ausführung
B), wenn Sie langsamer als 10 km/h
fahren.
• Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht sich
das Warnsignal auf das Hindernis mit
dem geringsten Abstand.
✽ANMERKUNG
Wenn der Abstand zu einem Hindernis
schon beim Einschalten des Systems
weniger als ca. 25 cm beträgt, reagiert
das System möglicherweise nicht.
Abstand zum
Objekt
Warnanzeige
WarntonBeim VorwärtsfahrenBeim Rückwärtsfahren
Ausführung AAusführungBAusführungAAusführungB
100 -
61 cmVo r n--Warnton ertönt in Intervallen
(Ausführung B)
120 -
61 cmHinten--Warnton ertönt in Intervallen
60 -
31 cmVo r nWarnton ertönt in schneller Folge
Hinten--Warnton ertönt inschneller Folge
30 cm
Vo r nWarnton ertönt permanent
Hinten--Warnton ertöntpermanent
✽ANMERKUNG
• Je nach Hindernis und Sensorzustand weichen der tatsächliche Warnton und dietatsächliche Anzeige möglicherweise von der Abbildung ab.
• Reinigen Sie die Fahrzeugsensoren nicht mit einem Hochdruckreiniger.
Verschiedene Warnanzeigen und -töne: mit Warnton
: ohne Warnton

Ausstattung Ihres Fahrzeugs
122
4

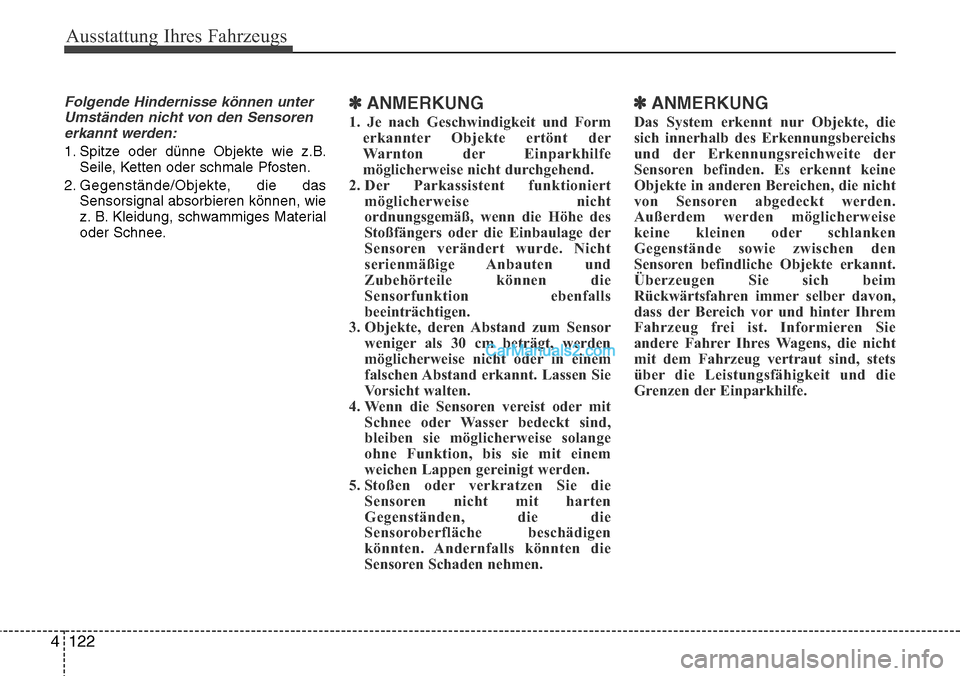

Folgende Hindernisse können unter
Umständen nicht von den Sensorenerkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Objekte, die das Sensorsignal absorbieren können, wie
z. B. Kleidung, schwammiges Material
oder Schnee.
✽ANMERKUNG
1. Je nach Geschwindigkeit und Formerkannter Objekte ertönt der
Warnton der Einparkhilfe
möglicherweise nicht durchgehend.
2. Der Parkassistent funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe des
Stoßfängers oder die Einbaulage der
Sensoren verändert wurde. Nicht
serienmäßige Anbauten und
Zubehörteile können die
Sensorfunktion ebenfalls
beeinträchtigen.
3. Objekte, deren Abstand zum Sensor weniger als 30 cm beträgt, werden
möglicherweise nicht oder in einem
falschen Abstand erkannt. Lassen Sie
Vorsicht walten.
4. Wenn die Sensoren vereist oder mit Schnee oder Wasser bedeckt sind,
bleiben sie möglicherweise solange
ohne Funktion, bis sie mit einem
weichen Lappen gereinigt werden.
5. Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die
Sensoroberfläche beschädigen
könnten. Andernfalls könnten die
Sensoren Schaden nehmen.
✽ANMERKUNG
Das System erkennt nur Objekte, die
sich innerhalb des Erkennungsbereichs
und der Erkennungsreichweite der
Sensoren befinden. Es erkennt keine
Objekte in anderen Bereichen, die nicht
von Sensoren abgedeckt werden.
Außerdem werden möglicherweise
keine kleinen oder schlanken
Gegenstände sowie zwischen den
Sensoren befindliche Objekte erkannt.
Überzeugen Sie sich beim
Rückwärtsfahren immer selber davon,
dass der Bereich vor und hinter Ihrem
Fahrzeug frei ist. Informieren Sie
andere Fahrer Ihres Wagens, die nicht
mit dem Fahrzeug vertraut sind, stets
über die Leistungsfähigkeit und die
Grenzen der Einparkhilfe.

Ausstattung Ihres Fahrzeugs
124
4
Der intelligente Parkassistent hilft beim
Einparken, indem er die Größe von
Parklücken misst, in die Lenkung
eingreift (halbautomatisches Einparken)
und Begleitinformationen auf dem LCD-
Display anzeigt, die das Einparken
unterstützen.
❈ SPAS : Smart Parking Assist System
✽ANMERKUNG
• Da das Fahrzeug nicht selber anhält,
wenn Fußgänger oder Gegenstände
seinen Weg kreuzen, muss der Fahrer
das Manöver überwachen.
• Benutzen Sie das System nur in Parkhäusern und auf Parkplätzen.
• Das System funktioniert nicht, wenn vor der angepeilten Parklücke kein
Fahrzeug steht oder es sich um eine
diagonale Parklücke handelt.
• Nachdem Sie das Fahrzeug mit Hilfe des Systems eingeparkt haben, steht
es möglicherweise nicht genau dort,
wo es stehen sollte. Beispielsweise
entspricht der Abstand zur Wand
möglicherweise nicht ihren
Vorstellungen.
• Deaktivieren Sie das System und parken Sie Ihr Fahrzeug von Hand,
wenn es die Umstände erfordern.
• Der Warnton des vorderen und des hinteren Parkassistenten wird
aktiviert, wenn der intelligente
Parkassistent eingeschaltet wird.
• Nach der Parklückensuche wird der intelligente Parkassistent beendet,
wenn auch der Parkassistent beendet
wird (Tastenstellung OFF (AUS)).
INTELLIGENTER PARKASSISTENT (SPAS) (AUSSTATTUNGSABHÄNGIG)
OLM041270
VORSICHT
• Der intelligente Parkassistent darf
lediglich als Ergänzungsfunktion
angesehen werden. Der Fahrer
muss nach vorn und hinten
schauen und prüfen, ob die
Bereiche frei sind. Da die
Funktionsfähigkeit des
intelligenten Parkassistenten
durch viele Faktoren und
Umgebungsbedingungen
beeinträchtigt werden kann, liegt
die Verantwortung stets beim
Fahrer.
• Das System funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Spur
des Fahrzeugs verstellt ist. Lassen
Sie das Fahrzeug in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt
mit entsprechend ausgebildetem
Personal überprüfen.
• Wenn Sie Reifen oder Felgen montieren, die nicht den
Empfehlungen Ihres HYUNDAI
Vertragswerkstatt entsprechen,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. Verwenden Sie
stets Reifen und Felgen derselben
Größe.

4 125
Ausstattung Ihres Fahrzeugs

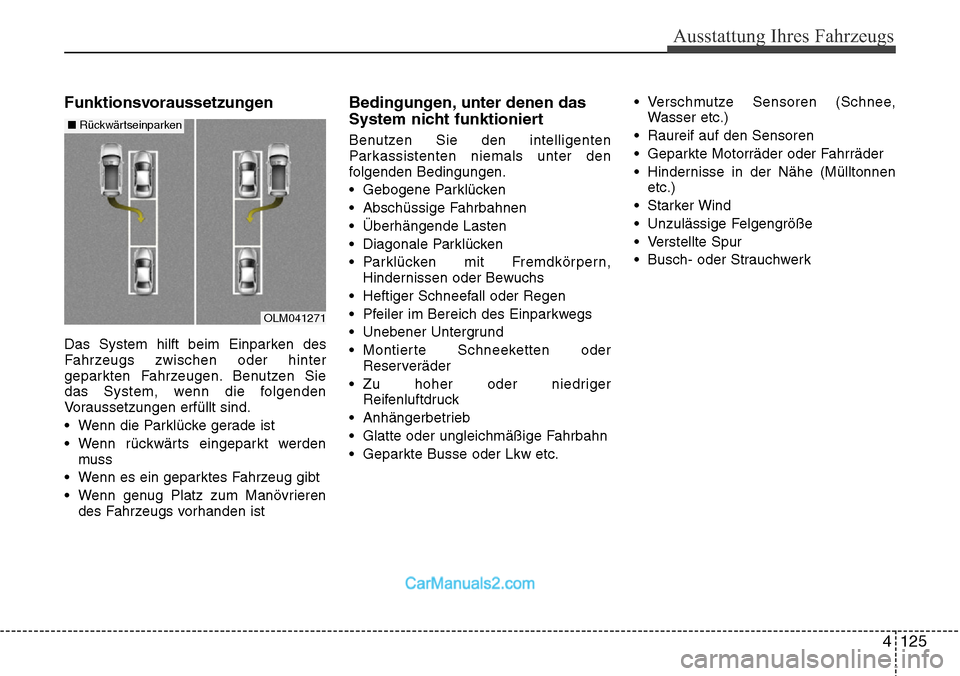

Funktionsvoraussetzungen
Das System hilft beim Einparken des
Fahrzeugs zwischen oder hinter
geparkten Fahrzeugen. Benutzen Sie
das System, wenn die folgenden
Voraussetzungen erfüllt sind.
• Wenn die Parklücke gerade ist
• Wenn rückwärts eingeparkt werdenmuss
• Wenn es ein geparktes Fahrzeug gibt
• Wenn genug Platz zum Manövrieren des Fahrzeugs vorhanden ist
Bedingungen, unter denen das
System nicht funktioniert
Benutzen Sie den intelligenten
Parkassistenten niemals unter den
folgenden Bedingungen.
• Gebogene Parklücken
• Abschüssige Fahrbahnen
• Überhängende Lasten
• Diagonale Parklücken
• Parklücken mit Fremdkörpern,Hindernissen oder Bewuchs
• Heftiger Schneefall oder Regen
• Pfeiler im Bereich des Einparkwegs
• Unebener Untergrund
• Montierte Schneeketten oder Reserveräder
• Zu hoher oder niedriger Reifenluftdruck
• Anhängerbetrieb
• Glatte oder ungleichmäßige Fahrbahn
• Geparkte Busse oder Lkw etc. • Verschmutze Sensoren (Schnee,
Wasser etc.)
• Raureif auf den Sensoren
• Geparkte Motorräder oder Fahrräder
• Hindernisse in der Nähe (Mülltonnen etc.)
• Starker Wind
• Unzulässige Felgengröße
• Verstellte Spur
• Busch- oder Strauchwerk
OLM041271
■ Rückwärtseinparken

Ausstattung Ihres Fahrzeugs
126
4

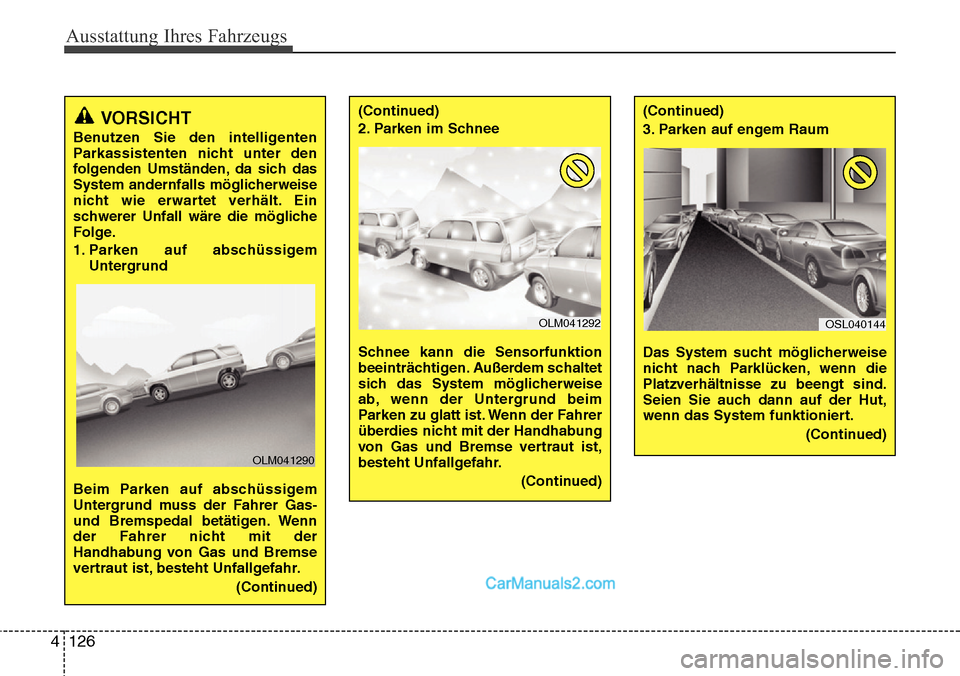

VORSICHT
Benutzen Sie den intelligenten
Parkassistenten nicht unter den
folgenden Umständen, da sich das
System andernfalls möglicherweise
nicht wie erwartet verhält. Ein
schwerer Unfall wäre die mögliche
Folge.
1. Parken auf abschüssigem
Untergrund
Beim Parken auf abschüssigem
Untergrund muss der Fahrer Gas-
und Bremspedal betätigen. Wenn
der Fahrer nicht mit der
Handhabung von Gas und Bremse
vertraut ist, besteht Unfallgefahr. (Continued)
(Continued)
2. Parken im Schnee
Schnee kann die Sensorfunktion
beeinträchtigen. Außerdem schaltet
sich das System möglicherweise
ab, wenn der Untergrund beim
Parken zu glatt ist. Wenn der Fahrer
überdies nicht mit der Handhabung
von Gas und Bremse vertraut ist,
besteht Unfallgefahr.(Continued)(Continued)
3. Parken auf engem Raum
Das System sucht möglicherweise
nicht nach Parklücken, wenn die
Platzverhältnisse zu beengt sind.
Seien Sie auch dann auf der Hut,
wenn das System funktioniert.(Continued)
OLM041290
OLM041292OSL040144

4 131
Ausstattung Ihres Fahrzeugs

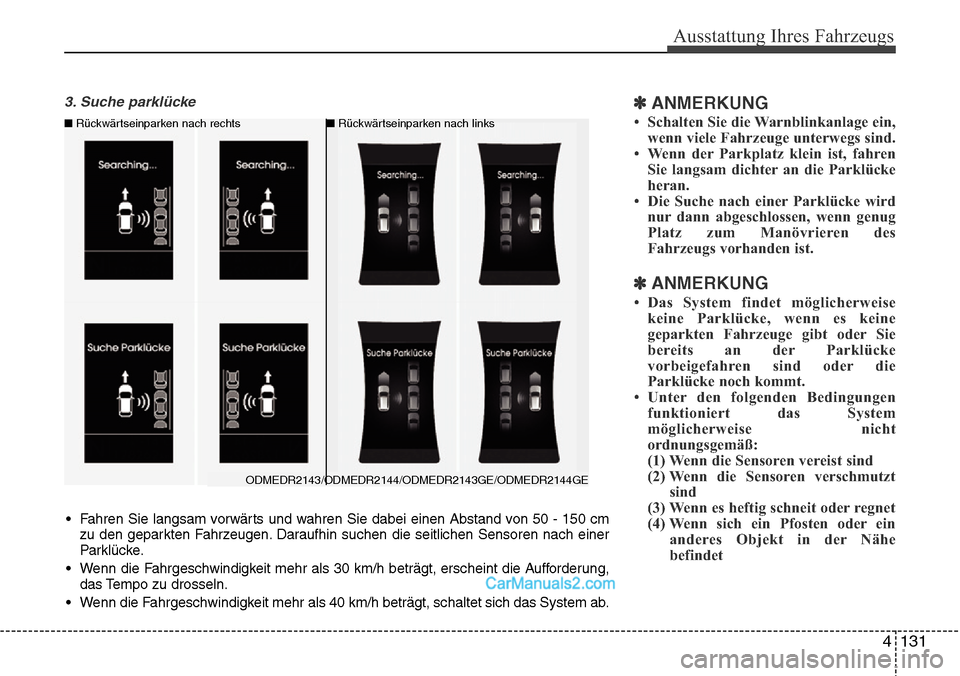

3. Suche parklücke✽ANMERKUNG
• Schalten Sie die Warnblinkanlage ein,wenn viele Fahrzeuge unterwegs sind.
• Wenn der Parkplatz klein ist, fahren Sie langsam dichter an die Parklücke
heran.
• Die Suche nach einer Parklücke wird nur dann abgeschlossen, wenn genug
Platz zum Manövrieren des
Fahrzeugs vorhanden ist.
✽ANMERKUNG
• Das System findet möglicherweisekeine Parklücke, wenn es keine
geparkten Fahrzeuge gibt oder Sie
bereits an der Parklücke
vorbeigefahren sind oder die
Parklücke noch kommt.
• Unter den folgenden Bedingungen funktioniert das System
möglicherweise nicht
ordnungsgemäß:
(1) Wenn die Sensoren vereist sind
(2) Wenn die Sensoren verschmutzt sind
(3) Wenn es heftig schneit oder regnet
(4) Wenn sich ein Pfosten oder ein anderes Objekt in der Nähe
befindet
ODMEDR2143/ODMEDR2144/ODMEDR2143GE/ODMEDR2144GE
■
Rückwärtseinparken nach rechts ■Rückwärtseinparken nach links
• Fahren Sie langsam vorwärts und wahren Sie dabei einen Abstand von 50 - 150 cm
zu den geparkten Fahrzeugen. Daraufhin suchen die seitlichen Sensoren nach einer
Parklücke.
• Wenn die Fahrgeschwindigkeit mehr als 30 km/h beträgt, erscheint die Aufforderung, das Tempo zu drosseln.
• Wenn die Fahrgeschwindigkeit mehr als 40 km/h beträgt, schaltet sich das System ab.
