Bei sehr dünnen oder weichen
Hindernissen sowie kurz vor Erreichen
der Verriegelungsstellung erkennt die
automatische Klemmschutzfunktion den
Widerstand jedoch möglicherweise nicht.
Wenn die automatische
Klemmschutzfunktion mehr als zwei Mal
während des Öffnens oder Schließens
reagiert, hält die Servo-Heckklappe
möglicherweise in dieser Stellung an.
Schließen Sie die Heckklappe in diesem
Fall von Hand und betätigen Sie sie dann
wieder automatisch.So führen Sie ein Reset der Servo-Heckklappe durch
Falls die Batterie entladen oder
abgeklemmt war oder die betreffende
Sicherung entnommen oder ersetzt
wurde, muss wie folgt ein Reset der
Servo-Heckklappe durchgeführt werden:
1. Bringen Sie den Wählhebel in die Stellung P (Parken) (mit
Automatikgetriebe) oder N (mit
Schaltgetriebe).
2. Drücken Sie bei gedrückter Taste "Heckklappe schließen" mehr als drei
Sekunden lang den Schalter des
Heckklappengriffs (daraufhin erklingt
ein Signalton.)
3. Schließen Sie die Heckklappe von Hand.
Wenn die Servo-Heckklappe nach der
oben beschriebenen Vorgehensweise
nicht ordnungsgemäß funktioniert,
lassen Sie das System in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
überprüfen.
✽ANMERKUNG
Wenn die Servo-Heckklappe nicht
ordnungsgemäß funktioniert,
überprüfen Sie zunächst die folgenden
Punkte. Kontrollieren Sie, ob sich der
Schalt-/Wählhebel in der folgenden
Stellung befindet:
Leerlauf (Fahrzeuge mit Schaltgetriebe)
P (Parken) (Fahrzeuge mit
Automatikgetriebe) oder N (Fahrzeuge
mit Schaltgetriebe).
VORSICHT
Blockieren Sie die Servo-
Heckklappe niemals absichtlich mit
Gegenständen oder Körperteilen,
um zu kontrollieren, ob der
automatische Klemmschutz
funktioniert.
Ausstattung Ihres Fahrzeugs
433
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Servo-Heckklappe ab, bevor Sie die Servo-Heckklappe betätigen. ZusätzlichesGewicht auf der Heckklappe kannSchäden am System verursachen.

Handhabung der Smart KeyHeckklappe
Unter den folgenden Voraussetzungen
lässt sich die Heckklappe berührungslos
öffnen.
• 15 Sekunden nach dem Schließen und Verriegeln aller Türen
• Mehr als 3 Sekunden Aufenthalt im Erkennungsbereich
✽ANMERKUNG
• Unter den folgenden Bedingungenfunktioniert die Smart Key
Heckklappe nicht:
- Der Smartkey wird innerhalb von 15Sekunden nach dem Schließen und
Verriegeln der Türen und dann
permanent erkannt.
- Der Smartkey wird innerhalb von 15 Sekunden nach dem Schließen und
Verriegeln der Türen und in einem
Abstand von 1,50 Meter zu den
vorderen Türgriffen erkannt
(Fahrzeuge mit Begrüßungslicht).
- Eine Tür ist nicht verriegelt oder geschlossen.
- Der Smartkey befindet sich im Fahrzeug.
1. Einstellung
Zum Aktivieren der Smart Key
Heckklappe wechseln Sie in den Modus
"Benutzereinstellungen" und wählen den
Menüpunkt "Smart Key Heckklappe" auf
dem LCD-Display.
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
2. Erkennung und Signal
Wenn Sie sich im Erkennungsbereich
(ca. 50-100 cm hinter dem Fahrzeug)
aufhalten und den Smartkey bei sich
tragen, blinkt etwa 3 Sekunden lang die
Warnblinkanlage und es ertönt etwa 3
Sekunden lang ein Akustiksignal, um
Ihnen mitzuteilen, dass der Smartkey
erkannt wurde. Daraufhin öffnet sich die
Heckklappe.
Ausstattung Ihres Fahrzeugs
435
ODM044508

So deaktivieren Sie die Smartkey-Heckklappenfunktion mit dem Smartkey
1. Tür verriegeln
2. Tür entriegeln
3. Heckklappe öffnen
Wenn Sie in der Phase "Erkennung und
Signal" eine beliebige Smartkey-Taste
drücken, wird die Smartkey-
Heckklappenfunktion deaktiviert.
Machen Sie sich mit der Vorgehensweise
zur Deaktivierung der Smartkey-
Heckklappenfunktion für den Notfall
vertraut.
✽ANMERKUNG
• Wenn Sie die Türentriegelungstaste (2) drücken, wird die Smartkey-
Heckklappenfunktion vorübergehend
deaktiviert. Wenn Sie danach jedoch
30 Sekunden lang keine Tür öffnen,
wird die Smartkey-
Heckklappenfunktion wieder
aktiviert.
• Wenn Sie mehr als eine Sekunde lang die Taste "Heckklappe öffnen" (3)
drücken, öffnet sich die Heckklappe.
• Wenn Sie die Türverriegelungstaste (1) oder die Taste zum Öffnen der
Heckklappe (3) drücken, während
sich die Smartkey-
Heckklappenfunktion nicht in der
Phase "Erkennung und Signal"
befindet, wird die Smartkey-
Heckklappenfunktion nicht
deaktiviert.
• Falls Sie die Smartkey- Heckklappenfunktion durch Drücken
der Smartkey-Taste deaktiviert und
eine Tür geöffnet haben, lässt sie sich
wieder aktivieren, indem alle Türen
geschlossen und verriegelt werden.
Erkennungsbereich
• Die Smart Key Heckklappe reagiert mit
einer Begrüßung, wenn der Smartkey
im Abstand von 50-100 cm zur
Heckklappe erkannt wird.
• Die Begrüßung hört sofort auf, wenn der Smartkey den Erkennungsbereich
in der Phase "Erkennung und Signal"
verlässt.ODMECO2030
■
Smartkey
Ausstattung Ihres Fahrzeugs
437
ODM044510K

✽ANMERKUNG
• Unter den folgenden Bedingungen istdie Smart Key Heckklappe ohne
Funktion:
- Der Smartkey befindet sich in derNähe eines Radio- oder
Flughafensenders, der die
ordnungsgemäße Funktion des
Transmitters stört.
- Der Smartkey befindet sich in der Nähe eines Funksprechgeräts oder
Mobiltelefons.
- In der Nähe Ihres Fahrzeugs wird der Smartkey eines anderen
Fahrzeugs betätigt.
• Unter den folgenden Umständen kann sich der Erkennungsbereich
verkleinern oder vergrößern:
- Das Fahrzeug ist wegen einesReifenwechsels oder einer
Reparatur auf einer Seite
aufgebockt.
- Das Fahrzeug steht auf sehr abschüssigem oder unbefestigtem
Untergrund etc.
Heckklappen-Notentriegelung
Ihr Fahrzeug ist mit einem Hebel für die
Notentriegelung der Heckklappe
ausgerüstet.
Wenn jemand versehentlich im
Laderaum eingeschlossen wird, lässt
sich die Heckklappe wie folgt öffnen:
1. Entfernen Sie die Blende.
2. Drücken Sie den Entriegelungshebel
nach rechts.
3. Stoßen Sie die Heckklappe auf.
Ausstattung Ihres Fahrzeugs
38
4
VORSICHT
• Merken Sie sich für den Notfall,
wo sich der Notentriegelungs -
hebel der Heckklappe befindet
und wie er bedient wird, damit Sie
sich befreien können,

wenn Sie
versehentlich im Laderaum
eingeschlossen sind.
• Zu keinem Zeitpunkt darf es jemandem gestattet werden, sich
im Laderaum aufzuhalten. Bei
einem Unfall ist der Laderaum ein
höchst gefährlicher Ort.
• Verwenden Sie den Entrie- gelungshebel nur im Notfall.
Seien Sie extrem vor sic

htig, und
zwar vor allem, wenn das
Fahrzeug in Bewegung ist.
ODM042018

441
Ausstattung Ihres Fahrzeugs

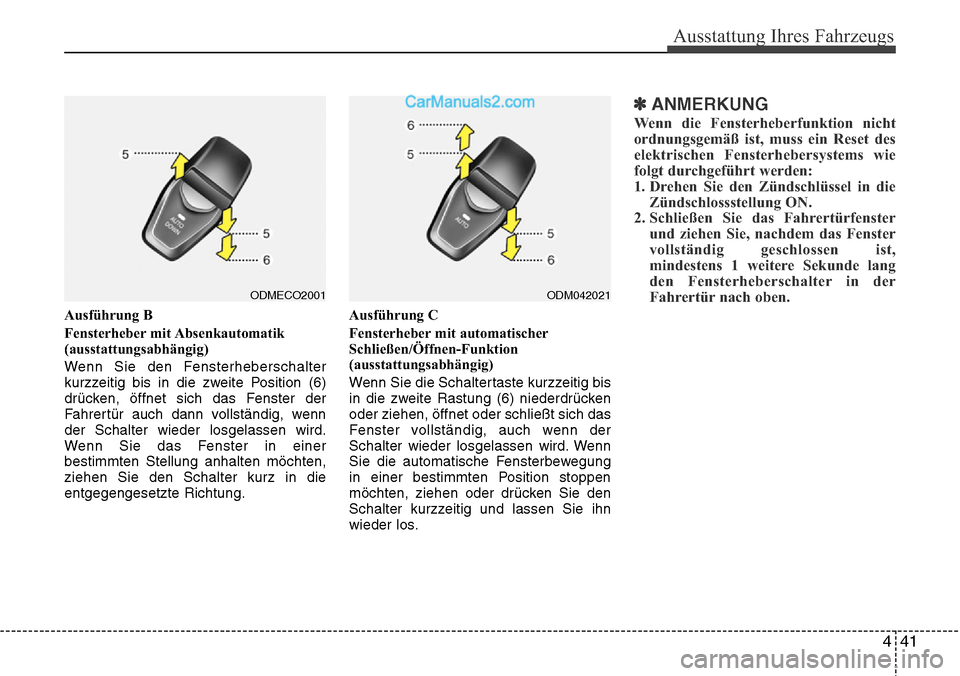

Ausführung B
Fensterheber mit Absenkautomatik
(ausstattungsabhängig)
Wenn Sie den Fensterheberschalter
kurzzeitig bis in die zweite Position (6)
drücken, öffnet sich das Fenster der
Fahrertür auch dann vollständig, wenn
der Schalter wieder losgelassen wird.
Wenn Sie das Fenster in einer
bestimmten Stellung anhalten möchten,
ziehen Sie den Schalter kurz in die
entgegengesetzte Richtung.Ausführung C
Fensterheber mit automatischer
Schließen/Öffnen-Funktion
(ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (6) niederdrücken
oder ziehen, öffnet oder schließt sich das
Fenster vollständig, auch wenn der
Schalter wieder losgelassen wird. Wenn
Sie die automatische Fensterbewegung
in einer bestimmten Position stoppen
möchten, ziehen oder drücken Sie den
Schalter kurzzeitig und lassen Sie ihn
wieder los.
✽ANMERKUNG
Wenn die Fensterheberfunktion nicht
ordnungsgemäß ist, muss ein Reset des
elektrischen Fensterhebersystems wie
folgt durchgeführt werden:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON.
2. Schließen Sie das Fahrertürfenster und ziehen Sie, nachdem das Fenster
vollständig geschlossen ist,
mindestens 1 weitere Sekunde lang
den Fensterheberschalter in der
Fahrertür nach oben.
ODM042021ODMECO2001

447
Ausstattung Ihres Fahrzeugs
Tankklappe schließen
1. Um den Tankdeckel aufzuschrauben,drehen Sie ihn im Uhrzeigersinn, bis
Klickgeräusche hörbar sind. Dies zeigt
an, dass der Tankdeckel fest
verschlossen ist.
2. Zum Schließen der Klappe drücken Sie auf ihre Kante. Achten Sie darauf,
dass sie ordnungsgemäß geschlossen
ist.VORSICHT - Tanken
• Wenn unter Druck stehenderKraftstoff aus dem Tank austritt,
kann er an Ihre Kleidung und
Haut gelangen und somit das
Risiko erhöhen, dass Feuer
ausbricht und Verbrennungen
entstehen.
Schrauben Sie den Tankdeckel
immer vorsichtig und langsam ab.
Wenn Kraftstoff unter Überdruck
unter dem Tankdeckel austritt
oder wenn Sie ein zischendes
Geräusch hören, warten Sie bis
dieser Zustand beendet ist, bevor
Sie den Tankdeckel vollständig
abschrauben.
• Tanken Sie nicht weiter, nachdem sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
• Vergewissern Sie sich immer, dass der Tankdeckel fest
aufgeschraubt ist, damit im Fall
eines Unfalls kein Kraftstoff
auslaufen kann.
VORSICHT - Gefahrenbeim Tanken
Kraftstoffe für Fahrzeuge sind
entzündlich. Bitte befolgen Sie
beim Betanken Ihres Fahrzeugs
unbedingt die folgenden Hinweise.
Die Nichtbeachtung der Hinweise
kann zu schweren Personen -
schäden, schweren Verbrennungen
oder zum Tod durc

h ein Feuer oder
eine Explosion führen.
• Lesen und befolgen Sie alle Warnhinweise, die sich auf dem
Tankstellengelände befinden.
• Schauen Sie vor dem Tanken nach dem Standort der Kraftstoff-
"NOT-AUS-Taste" an der
Tankstelle, falls vorhanden.
• Fassen Sie die Zapfpistole erst an, nachdem Sie in einem
sicheren Abstand zum
Tankeinfüllstutzen und zur
Zapfsäule einen metallenen
Gegenstand am Fahrzeug
berührt haben, um eine
eventuelle gefährliche statische
Aufladung Ihrer Person zu
beseitigen.
(Fortsetzung)

451
Ausstattung Ihres Fahrzeugs
Warnhinweis "Schiebedach offen"
(ausstattungsabhängig)Ausführung A
Wenn der Fahrer den Zündschlüssel
abzieht (Smartkey: den Motor abstellt)
und die Fahrertür öffnet, ohne dass das
Schiebedach vollständig geschlossen ist,
ertönt ca. 7 Sekunden lang ein
entsprechendes Warnsignal. Ferner
erscheint auf dem LCD-Display die
Meldung "Sunroof open (Schiebedach
offen)".
Ausführung B
Wenn der Fahrer den Zündschlüssel
abzieht (Smartkey: den Motor abstellt),
ohne dass das Schiebedach vollständig
geschlossen ist, ertönt ca. 7 Sekunden
lang ein entsprechendes Warnsignal.
Ferner erscheint auf dem LCD-Display
die Meldung "Sunroof open
(Schiebedach offen)".Schließen Sie das Schiebedach
vollständig, wenn Sie Ihr Fahrzeug
verlassen.
ODMEDI2019/ODMEDI2019GE
ODMEDI2047/ODMEDI2047GE
VORSICHT
• Verstellen Sie das Schiebedach
und die Sonnenblende niemals
während der Fahrt. Andernfalls
könnten Sie die Kontrolle über
das Fahrzeug verlieren. Schwere
oder sogar tödliche Verletzungen
sowie Sachschäden sind die
mögliche Folge.
• Wenn Sie Gegenstände mit einem Querträger auf dem Dach
transportieren möchten,
betätigen Sie nicht das
Schiebedach.
• Wenn Sie Ladung auf dem Dach transportieren, laden Sie keine
schweren Gegenstände über dem
Schiebedach oder über dem
Glasdach auf den Dachträger.
• Lassen Sie keine Kinder mit der Schiebedachsteuerung spielen.
ACHTUNG
Lassen Sie beim Fahren keineGegenstände aus dem Schiebedach herausragen.

Ausstattung Ihres Fahrzeugs
64
4
Electric chromic mirror (ECM) with
compass
1. Hinterer Lichtsensor
2. LED Zustandsanzeige
3. Taste ECM ein/aus
4. Kompasstaste
5. Anzeigefenster
Der selbsttätig abblendende Rückspiegel
reagiert automatisch auf das Blendlicht
nachfolgender Fahrzeuge, wenn Sie die
Funktion durch Drücken der Taste ECM
ein/aus aktivieren. Wenn Sie die Taste
ECM ein/aus erneut drücken, wird die
Funktion wieder deaktiviert. 1. So nutzen Sie die Kompassfunktion
Drücken Sie die Kompasstaste und
lassen Sie sie wieder los. Daraufhin wird
die Ausrichtung des Fahrzeugs
angezeigt. Wird die Taste erneut
gedrückt und wieder losgelassen,
erlischt die Anzeige.
Anzeige der Himmelsrichtung
- E: Osten
- W: Westen
- S: Süden
- N: Norden
Beispiel: NE = Nordost
2. Vorgehensweise bei der Kalibrierung
Halten Sie die Taste mehr als sechs und
weniger als neun Sekunden lang
gedrückt. Nach dem Löschen des
Kompass-Speichers erscheint ein "C"
auf dem Display.
- Fahrzeug zweimal oder bis zum
Erscheinen der Kompassanzeige im
Kreis fahren. Die Geschwindigkeit muss
dabei weniger als 8 km/h betragen.
- Die Kreise können sowohl rechts- als auch linksherum gefahren werden.
Nach Abschluss der Kalibrierung
erscheint die Kompassanzeige.
- Solange im Kreis fahren, bis die Kompassanzeige erscheint. 3. Kompasszone einstellen
1. Bestimmen Sie in der Zonenkarte
Ihren momentanen Standort und die
Zonennummer.B520C01JM
Europa
B520C05JM
Afrika
ODMECO2003
