FJÄDRINGAR
56)
Versioner Fram Bak
Fram
Individuell hjulfjädring av typ Mc Pherson.Stel balk med röraxel, längsgående
bladfjäder.
Bak
OBSERVERA!
56) Se till att bladfjädrarna av kompositmaterial inte kommer i kontakt med någon typ av syra
261
Page 266 of 387
BROMSAR
Främre färdbromsar Bakre färdbromsar Parkeringsbroms
självventilerande skivbroms skivbromsstyrs med en bromsspak som inverkar på
bromsarna bak
OBSERVERA! Vatten, is och salt som sprids på vägarna kan lägga sig på bromsskivorna och minska bromseffekten vid den
första inbromsningen.
262
TEKNISKA DATA
Page 267 of 387

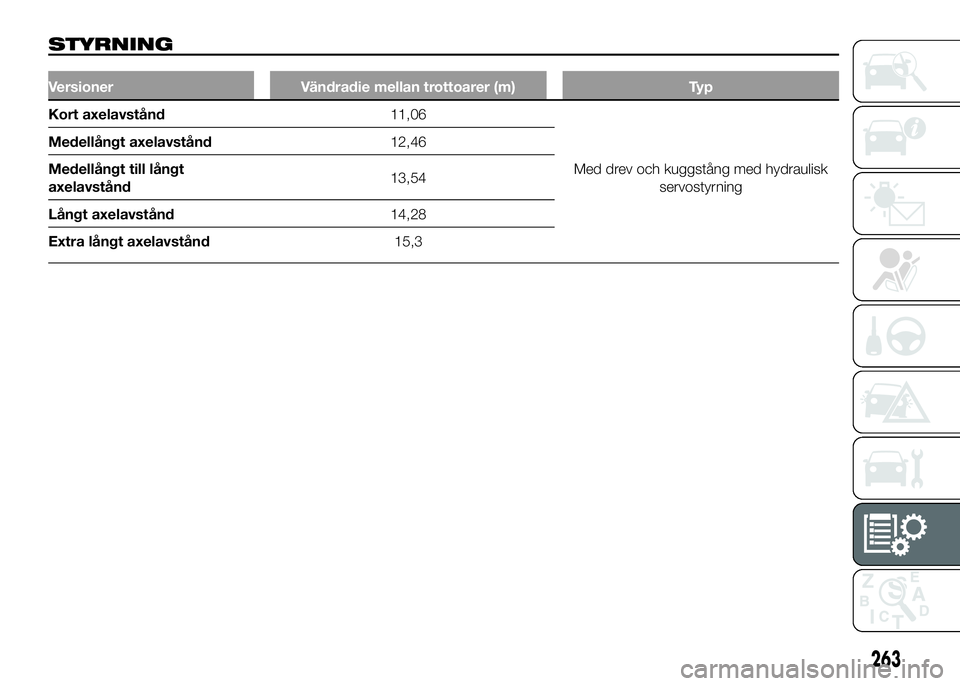

STYRNING
Versioner Vändradie mellan trottoarer (m) Typ
Kort axelavstånd11,06
Med drev och kuggstång med hydraulisk
servostyrning Medellångt axelavstånd12,46
Medellångt till långt
axelavstånd13,54
Långt axelavstånd14,28
Extra långt axelavstånd15,3
263
Page 268 of 387

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller legering.
Slanglösa däck med radiell stomme. På
registreringsbeviset anges dessutom
alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader
mellan "Drift- och
underhållshandboken" och
"Registreringsbeviset" ta endast hänsyn
till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att
fordonet är försett med däck av
samma märke och typ på alla fyra
hjulen.
OBSERVERA! Använd inte innerslangar
till slanglösa däck.
RESERVHJUL
Pressad stålfälg. Slanglöst däck
HJULINSTÄLLNING
Konvergens mellan framhjulen som
mätts mellan fälgarna: -1 ±1 mm.
Värdena gäller för fordon i körklart
skick.KORREKT
DÄCKAVLÄSNING
Exempel: 215/70 R 15
109S(se bild 254)
215Nominell bredd (S, avstånd i mm
mellan sidorna).
70Förhållande höjd/bredd (H/S) i
procent.
RRadialdäck
15Diameter på fälgen i tum (Ø).
109Belastningsindex (kapacitet)
SMax. hastighetsindex
Max. hastighetsindex
Qupp till 160 km/tim.
Rupp till 170 km/tim.
Supp till 180 km/tim.
Tupp till 190 km/tim.
Uupp till 200 km/tim.
Hupp till 210 km/tim.
Vupp till 240 km/tim.
Index för maximal
hastighet för vinterdäck
QM+Supp till 160 km/tim.
TM+Supp till 190 km/tim.
HM+Supp till 210 km/tim.
Belastningsindex
(kapacitet)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
254F1A0247
264
TEKNISKA DATA
Page 269 of 387

89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081 000 kg
1091 030 kg
1101 060 kg
1111 090 kg
1121 120 kg
1131 150 kg
1141 180 kg
1151 215 kg
1161 250 kg
1171 285 kg
1181 320 kg
1191 360 kg
DÄCK MED FÄLGSKYDD
206)
VARNING
206) Om man använder integrerade
navkapslar som fästs (med fjäder)
vid fälgen av lättmetall och däck
med fälgskydd bild 255, som inte
är standarddäcken, utan har köpts
på eftermarknaden, ska du INTE
montera navkapslarna.
Användning av olämpliga däck
och navkapslar kan medföra en
plötslig förlust av däcktrycket.
KORREKT
FÄLGAVLÄSNING
Exempel: 6J x 15 ET 43
(se bild 254)
6Bredd på fälgen i tum (1).
JFälgkant (sidoavsatsen som stödjer
däckvulsten) (2).
15Inställningsdiameter i tum (motsvarar
diametern på däcket som ska
monteras) (3 = Ø).
ET 43Hjulets lutning utåt (avstånd
mellan stödytan för skiva/fälg och
mitten av fälgen).
255F1A0248
265
Page 270 of 387

MEDFÖLJANDE FÄLGAR OCH DÄCK
Versioner Fälgar Standarddäck
Ducato (gäller inte
fritidschassi)6Jx15 tum - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16 tum - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (fritidschassi)6Jx15 tum - H2 215/70 R15CP 109/107Q
6Jx16 tum - H2 225/75 R16CP 116/114Q
Ducato Maxi (utom
fritidschassi)6Jx16 tum - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Fritid)6Jx16 tum - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) För berörda versioner och marknader, där så förutses, kompatibelt med fordonets maximala hastighet..
Vid användning av vinterdäck M+S med hastighetsindex lägre än “S” för 15-tums hjul och lägre än “R” för 16-tums hjul, ska
max. hastighet för fordonet respekteras enligt vad som anges i tabellen: index för max. hastighet.
OBSERVERA! Använd endast de däck som anges på fordonets registreringsbevis.
Vid användning av däck av klass C på fordonstyp Camping, är det alltid nödvändigt att använda hjul med däckventil av metall.
Vid byte rekommenderas att alltid använda däck av typ Camping.
266
TEKNISKA DATA
Page 271 of 387

KALLT DÄCKTRYCK (bar)
Standarddäck Användning Fram Bak
215/70 R153 000 totalvikt (*)
med standarddäck, gäller inte
PANORAMA4,0 4,0
3 300 totalvikt (*)
/ 3 500 totalvikt(*)med
standarddäck4,1 4,5
215/70 R15 PANORAMA med standarddäck 4,1 4,5
225/70 R153 000 PTT (*)
med standarddäck, gäller inte
PANORAMA4,0 4,0
3 300 PTT (*)
/ 3 500 PTT(*)med större däck4,1 4,5
225/70 R15 C Vinterdäck M+S klass C på fordon typ Camping 4,3 4,75
225/70 R15 PANORAMA med större däck 4,1 4,5
215/70 R15 CP Sortiment med däck typ Camping 5,0 5,5
215/75 R16 För alla versioner/utföranden 4,5 5,0
225/75 R16För alla versioner/utföranden utom användning av
nedanstående4,5 5,0
225/75 R16 C Vinterdäck M+S klass C på fordon typ Camping 5,2 5,2
225/75 R16 CP Däck av typ Camping 5,5 5,5
225/75 R16 CP 118Serie Maxi 4400 PTT med Camping-däck
(berörda versioner och marknader)5,5 6
(*)Totalvikt
Om däcken är varma, ska trycket vara +1,0 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla
däck.
267
Page 272 of 387
MÅTT
PANORAMA- OCH KOMBIVERSIONEN
Måtten anges i mm och hänvisar till fordon försett med standarddäck.
