2016 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

ABS-SYSTEM
Det är ett system som ingår i
bromsanläggningen och som undviker,
på vilket som helst väglag och
bromskraft, att ett eller flera hjul
blockeras och slirar vilket på så sätt
garanterar en kontroll av fordonet även
vid en nödbromsning.
Systemet ingriper vid inbromsningen,
när hjulen är på väg att låsa sig, särskilt
i förhållanden som vid en
nödbromsning eller vid ett dåligt
väggrepp där hjulen lättare låser sig.
Tack vare ABS-systemet, går det att
garantera fordonets inriktning under
bromsningen, samtidigt som
stopputrymmet optimeras.
Systemet ger även en bättre kontroll
över bilen och ökar dess stabilitet
då inbromsningen sker på en yta med
olika väggrepp för hjulen på höger
och vänster sida eller i kurvor.
Systemet är ett komplement till EBD
(Electronic Braking force Distribution =
Elektronisk bromskraftsfördelning)
som fördelar bromskraften mellan fram-
och bakhjul.OBSERVERA! För en maximal
effektivitet i bromssystemet krävs en
inkörningssträcka på ungefär 500 km.
Under denna sträcka är det lämpligt att
undvika häftiga, upprepade och långa
inbromsningar.
50)
SYSTEMETS INVERKAN
ABS-systemets ingrepp kan kännas
genom en lätt pulsering på
bromspedalen tillsammans med ett ljud:
Det anger att hastigheten måste
anpassas till typen av väg på vilken du
kör.
51) 52) 52) 53) 54) 55) 56) 57)
MSR-SYSTEM
(Motor Schleppmoment Regelung)
Detta system utgör en integrerad del av
ABS-systemet och ingriper vid en
plötslig ändring av körhastigheten vid
uppväxling och återger motorns
moment för att undvika att drivhjulen
släpar efter onödigt mycket, särskilt vid
dåligt väggrepp, eftersom det kan
äventyra bilens stabilitet.
VARNING
50) ABS-systemet utnyttjar på bästa
sätt väghållningen men kan inte
öka den. Kör därför alltid försiktigt
på hala vägbanor, utan att löpa
onödiga risker.
51) När ABS-systemet ingriper och
man märker impulser i
bromspedalen, ska man inte lätta
på trycket utan hålla pedalen
ordentligt nedtryckt utan att
tveka. På så sätt stoppas bilen på
minsta möjliga utrymme
kompatibelt med vägbanans
förhållanden.
52) Om ABS-systemet ingriper,
innebär det att man håller på att
nå gränsen för väggreppet mellan
däcken och vägbanan. I så fall
ska man sakta ner farten för att
anpassa körningen till väggreppet
som finns.
53) ABS-systemet kan inte ändra på
fysiska naturlagar eller öka
väggreppet som beror på
vägbanans förhållanden
77

54) ABS-systemet innebär inte att
man undviker olyckor, inklusive
sådana som beror på att man kör
för fort i kurvor, kör på vägar
med ett dåligt väggrepp eller
vattenplaning.
55) ABS-systemets förmåga ska
aldrig testas på ett oansvarigt och
farligt vis, eftersom det kan göra
att man utsätter sig själv och
andra för risker.
56) För att ASR-systemet ska
fungerar riktigt, är det viktigt att
däcken är av samma märke och
typ på alla hjulen, att de är i
perfekt skick och framför allt av
den typ och mått som föreskrivs.
57) Även under en eventuell
användning av reservhjulet
(berörda versioner och
marknader), fortsätter ABS-
systemet att fungera. Men kom
ihåg att eftersom reservhjulets
storlek är mindre än
standardhjulens, kännetecknas
det av ett något sämre väggrepp
än de andra däcken.ESC-SYSTEM
(Electronic Stability
Control)
(berörda versioner och marknader)
ESC-systemet förbättrar bilens
riktningskontroll och stabilitet i olika
körförhållanden.
ESC-systemet korrigerar bilens under-
och överstyrning genom att fördela
bromsningen på lämpliga hjul.
Dessutom kan motorns vridmoment
reduceras för att man ska bibehålla
kontrollen över fordonet.
ESC-systemet använder sensorer som
har installerats på fordonet för att
avgöra vilken riktning föraren tänker
köra i med styrningen och jämför det
med fordonets aktuella riktning. Om
den önskade riktningen skiljer sig från
den faktiska, ingriper ESC-systemet
och motverkar bilens under- eller
överstyrning.
❒Överstyrning: detta inträffar när bilen
svänger mer än vad som krävs i
förhållande till den inställda
rattvinkeln.
❒Understyrning: detta inträffar när bilen
svänger mindre än vad som krävs i
förhållande till den inställda
rattvinkeln.
ESC omfattar följande delsystem:❒Hill Holder
❒ASR
❒HBA
❒ERM
❒HDC
58) 59) 60)
SYSTEMETS INVERKAN
Signaleras genom att varningslampan
blinkar på instrumentpanelen, för att
informera föraren om fordonet kritiska
stabilitets- och väghållningsvillkor.
SYSTEMETS INGREPP
ESC-systemet aktiveras automatiskt
när du startar motorn och kan inte
stängas av.
HILL HOLDER-SYSTEM
Systemet utgör en integrerad del av
ESC-systemet och underlättar vid start
på lutande väg.
Systemet aktiveras automatiskt i
följande fall:
❒I uppförsbackar: om fordonet står
stilla på väg med lutning som
överstiger 5 % med motorn igång,
broms intryckt och växeln i friläge
eller en växel ilagd, utom backväxeln.
78
KÄNNEDOM OM FORDONET

❒I nedförsbackar: om fordonet står
stilla på väg med lutning som
överstiger 5 % med motorn igång,
broms intryckt och backväxel ilagd.
Under uppstarten, kommer styrenheten
till ESP-systemet att hålla kvar
bromstrycket på hjulen tills
motormomentet som krävs för
uppstarten uppnås, eller åtminstone i
högst två sekunder, för att bilen ska
kunna köra iväg, för att man bekvämt
ska kunna flytta högerfoten från
bromspedalen till gaspedalen.
Om bilen inte kört iväg inom två
sekunder inaktiveras systemet
automatiskt och släpper stegvis
bromstrycket. Under denna fas när
bromstryckets släpps kan ett typiskt
ljud för den mekaniska utlösningen av
bromsarna höras, vilket anger en
omedelbar rörelse av fordonet.
OBSERVERA! Hill Holder-systemet är
inte en parkeringsbroms. Lämna därför
inte fordonet utan att ha dragit åt
handbromsen, stängt av motorn och
lagt i 1:ans växel för att fordonet ska
vara parkerat i säkerhetstillstånd (i detta
sammanhang ska du även läsa vad
som står i avsnittet "Parkering" i kapitlet
"Start och körning").ASR-SYSTEMET (AntiSlip
Regulation)
Detta system utgör en integrerad del av
ESC-systemet. Systemet aktiveras
automatiskt om ett av drivhjulen eller
båda slirar och förlorar väggreppet på
blött underlag (vattenplaning) när man
accelererar på halt underlag, snö, is
osv.
Beroende på halkförhållandena kan två
olika styrsystem aktiveras:
❒Om slirningen påverkar båda
drivhjulen går ASR in och minskar
den överförda kraften från motorn.
❒Om slirningen bara påverkar ett av
drivhjulen, aktiveras det och bromsar
automatiskt hjulet som slirar.
62)
Aktivering/inaktivering av ASR-
systemet
ASR-systemet aktiveras vid varje start
av motorn.
Under körningen är det möjligt att
stänga av och sedan sätta på ASR med
knappen ASR OFF bild 125.
61)
På vissa versioner signaleras systemets
aktivering av ett meddelande som
visas på displayen.Systemets frånkoppling signaleras av
att lysdioden tänds på knappen ASR
OFF och, på vissa versioner, av ett
meddelande som visas på displayen.
Efter bortkopplingen av ASR under
körningen, kopplas den automatiskt
ifrån nästa gång som fordonet startas.
Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara
nödvändigt att koppla från ASR: Under
dessa förhållanden medger en slirning
av drivhjulen under uppstarten en bättre
dragning.
125F1A0324
79

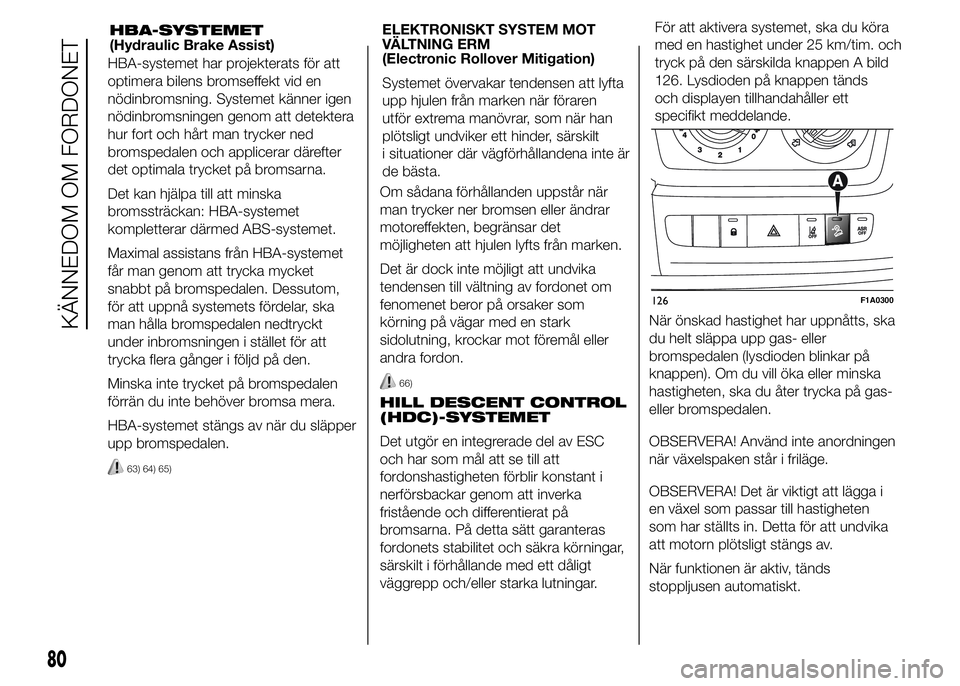

HBA-systemet har projekterats för att
optimera bilens bromseffekt vid en
nödinbromsning. Systemet känner igen
nödinbromsningen genom att detektera
hur fort och hårt man trycker ned
bromspedalen och applicerar därefter
det optimala trycket på bromsarna.
Det kan hjälpa till att minska
bromssträckan: HBA-systemet
kompletterar därmed ABS-systemet.
Maximal assistans från HBA-systemet
får man genom att trycka mycket
snabbt på bromspedalen. Dessutom,
för att uppnå systemets fördelar, ska
man hålla bromspedalen nedtryckt
under inbromsningen i stället för att
trycka flera gånger i följd på den.
Minska inte trycket på bromspedalen
förrän du inte behöver bromsa mera.
HBA-systemet stängs av när du släpper
upp bromspedalen.
63) 64) 65)
ELEKTRONISKT SYSTEM MOT
VÄLTNING ERM
(Electronic Rollover Mitigation)
Systemet övervakar tendensen att lyfta
upp hjulen från marken när föraren
utför extrema manövrar, som när han
plötsligt undviker ett hinder, särskilt
i situationer där vägförhållandena inte är
de bästa.
Om sådana förhållanden uppstår när
man trycker ner bromsen eller ändrar
motoreffekten, begränsar det
möjligheten att hjulen lyfts från marken.
Det är dock inte möjligt att undvika
tendensen till vältning av fordonet om
fenomenet beror på orsaker som
körning på vägar med en stark
sidolutning, krockar mot föremål eller
andra fordon.
66)
HILL DESCENT CONTROL
(HDC)-SYSTEMET
Det utgör en integrerade del av ESC
och har som mål att se till att
fordonshastigheten förblir konstant i
nerförsbackar genom att inverka
fristående och differentierat på
bromsarna. På detta sätt garanteras
fordonets stabilitet och säkra körningar,
särskilt i förhållande med ett dåligt
väggrepp och/eller starka lutningar.När önskad hastighet har uppnåtts, ska
du helt släppa upp gas- eller
bromspedalen (lysdioden blinkar på
knappen). Om du vill öka eller minska
hastigheten, ska du åter trycka på gas-
eller bromspedalen.
OBSERVERA! Använd inte anordningen
när växelspaken står i friläge.
OBSERVERA! Det är viktigt att lägga i
en växel som passar till hastigheten
som har ställts in. Detta för att undvika
att motorn plötsligt stängs av.
När funktionen är aktiv, tänds
stoppljusen automatiskt.
126F1A0300
80
KÄNNEDOM OM FORDONET
HBA-SYSTEMET
(Hydraulic Brake Assist)För att aktivera systemet, ska du köra
med en hastighet under 25 km/tim. och
tryck på den särskilda knappen A bild
126. Lysdioden på knappen tänds
och displayen tillhandahåller ett
specifikt meddelande.

Om funktionen inte är tillgänglig då du
trycker på knappen, kan det bero på att
temperaturen i bromsarna är för hög. I
så fall ska du vänta i några minuter
innan du åter använder funktionen.
OBSERVERA! Systemet är tillgängligt
för hastigheter under 25 km/tim.
OBSERVERA! När du kör i hastigheter
över 25 km/tim., inaktiveras HDC-
systemet men förblir redo för
återaktivering (lysdioden på knappen
fortsätter att lysa) så snart hastigheten
åter är under 25 km/tim. Om
hastigheten är över 50 km/tim.,
inaktiveras HDC-systemet helt
(lysdioden på knappen slocknar) och
varje fristående åtgärd som utförs
av funktionen på bromsarna är
inaktiverad. För återaktivering, ska du
åter trycka på den särskilda knappen
så snart hastigheten åter är under
25 km/tim.
8)
VARNING
58) ESC-systemet kan inte ändra på
fysiska naturlagar eller öka
väggreppet som beror på
vägbanans förhållanden
59) ESC-systemet kan inte undvika
olyckor, inklusive de som beror
på en för hög hastighet i kurvor,
körning på vägar som ger ett
dåligt väggrepp eller
vattenplaning.
60) ESC-systemets förmåga ska
aldrig testas på et oansvarigt och
farligt vis som kan kompromettera
den egna eller andras säkerhet.
61) ESC- och ASR-systemets
prestanda ska inte inleda föraren
till att ta onödiga och oförsvarliga
risker. Körningen skall alltid
anpassas till väglaget, sikten och
trafiken. Det är alltid föraren som
är ansvarig för säkerheten på
vägen.62) För att ESP- och ASR-systemen
ska fungera riktigt, är det
nödvändigt att däcken är av
samma märke och typ på alla
hjulen, i perfekt skick och speciellt
av den typ, märke och
dimensioner som föreskrivs.
63) HBA-systemet kan inte öka
däckens väggrepp bortom de
gränser som fysikens lagar anger:
kör därför alltid försiktigt enligt
vägförhållandena.
64) HBA-systemet kan inte göra så
att man undviker olyckor,
inklusive sådana som inträffar på
grund av att man kör för fort i
kurvor, kör på vägar som ger ett
dåligt väggrepp eller får
vattenplaning.
65) Systemet utgör en körhjälp, men
föraren ska aldrig förlora
uppmärksamheten under
körningen. Det är alltid föraren
som ansvarar för bilens körning.
HBA-systemets egenskaper ska
aldrig testas på ett vårdslöst och
farligt vis som kan leda till livsfara
för föraren själv, för de övriga
passagerarna i bilen och för alla
andra fotgängare och bilister.
81
Även under HDC-systemets funktion
går det att återfå kontrollen över
fordonet genom att trycka på broms-
eller gaspedalen.

66) Prestandan för ett fordon med
ERM ska aldrig kontrolleras på
ett oförsiktigt eller farligt sätt,
eftersom förarens och
passagerarnas säkerhet kan
sättas på spel.
OBSERVERA!
8) En långvarig användning av
systemet kan leda till överhettning
i bromssystemet. Om bromsarna
överhettas, inaktiveras HDC-
systemet gradvis, om det
var aktiverat, efter en lämplig
signalering till föraren (lysdioden
på knappen slocknar). Det går
att återaktivera systemet endast
när bromsarnas temperatur har
sjunkit tillräckligt. Sträckan man
kan köra beror på bromsarnas
temperatur och lutningen,
belastningen samt
fordonshastigheten.
TRACTION
PLUS-SYSTEMET
(berörda versioner och marknader)
Traction Plus är en hjälp för körningen
och uppstarten på vägar med dåligt
väggrepp där vägbanan är ojämn
(snö/asfalt, is/asfalt, lera/asfalt, osv.),
som tillåter en optimal fördelning av
drivkraften på framaxeln, då ett av de
två drivhjulen slirar.
Traction Plus inverkar genom att
bromsa hjulet som förlorar väggreppet
(eller slirar mer än de andra hjulen),
genom att överföra drivkraften till dem
som har ett bättre väggrepp.
Denna funktion kan sättas på manuellt
genom att trycka på knappen A på
instrumentpanelen bild 127 och den
aktiveras när man kör med en hastighet
under 50 km/tim. När man överskrider
denna hastighet, inaktiveras den
automatiskt (lysdioden på knappen
förblir tänd) och omaktiveras så snart
som hastigheten sjunker under
tröskelvärdet 30 km/tim.
67) 68)
Funktionen Traction Plus
Vid starten är systemet inaktiverat. För
att aktivera systemet Traction Plus
ska du trycka på knappen A bild 127:
lysdioden på knappen tänds.
Aktiveringen av Traction Plus-systemet
medför en aktivering av de följande
funktionerna:
❒Avaktivering av funktionen ASR för att
till fullo kunna utnyttja
motormomentet.
❒Differentialväxelns blockeringseffekt
på den främre hjulaxeln, via
bromsystemet, för att optimera
dragningen på ojämna underlag.
Vid fel på systemet “Traction Plus”,
tänds varningslampan
på
instrumentpanelen och lyser med ett
fast sken.
127F1A0325
82
KÄNNEDOM OM FORDONET

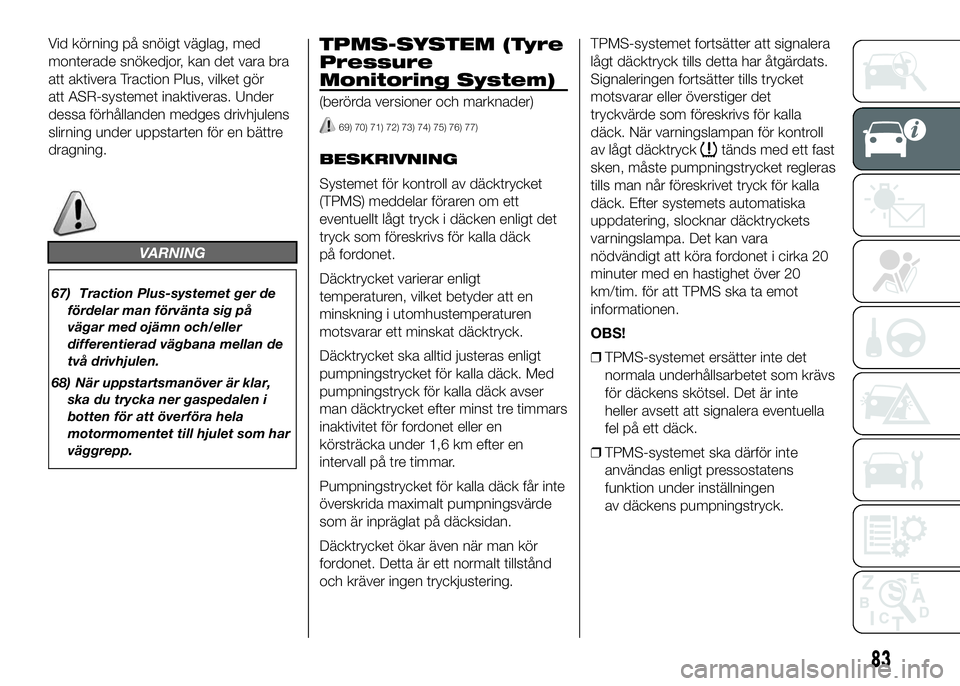

Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara bra
att aktivera Traction Plus, vilket gör
att ASR-systemet inaktiveras. Under
dessa förhållanden medges drivhjulens
slirning under uppstarten för en bättre
dragning.
VARNING
67) Traction Plus-systemet ger de
fördelar man förvänta sig på
vägar med ojämn och/eller
differentierad vägbana mellan de
två drivhjulen.
68) När uppstartsmanöver är klar,
ska du trycka ner gaspedalen i
botten för att överföra hela
motormomentet till hjulet som har
väggrepp.
TPMS-SYSTEM (Tyre
Pressure
Monitoring System)
(berörda versioner och marknader)
69) 70) 71) 72) 73) 74) 75) 76) 77)
BESKRIVNING
Systemet för kontroll av däcktrycket
(TPMS) meddelar föraren om ett
eventuellt lågt tryck i däcken enligt det
tryck som föreskrivs för kalla däck
på fordonet.
Däcktrycket varierar enligt
temperaturen, vilket betyder att en
minskning i utomhustemperaturen
motsvarar ett minskat däcktryck.
Däcktrycket ska alltid justeras enligt
pumpningstrycket för kalla däck. Med
pumpningstryck för kalla däck avser
man däcktrycket efter minst tre timmars
inaktivitet för fordonet eller en
körsträcka under 1,6 km efter en
intervall på tre timmar.
Pumpningstrycket för kalla däck får inte
överskrida maximalt pumpningsvärde
som är inpräglat på däcksidan.
Däcktrycket ökar även när man kör
fordonet. Detta är ett normalt tillstånd
och kräver ingen tryckjustering.TPMS-systemet fortsätter att signalera
lågt däcktryck tills detta har åtgärdats.
Signaleringen fortsätter tills trycket
motsvarar eller överstiger det
tryckvärde som föreskrivs för kalla
däck. När varningslampan för kontroll
av lågt däcktrycktänds med ett fast
sken, måste pumpningstrycket regleras
tills man når föreskrivet tryck för kalla
däck. Efter systemets automatiska
uppdatering, slocknar däcktryckets
varningslampa. Det kan vara
nödvändigt att köra fordonet i cirka 20
minuter med en hastighet över 20
km/tim. för att TPMS ska ta emot
informationen.
OBS!
❒TPMS-systemet ersätter inte det
normala underhållsarbetet som krävs
för däckens skötsel. Det är inte
heller avsett att signalera eventuella
fel på ett däck.
❒TPMS-systemet ska därför inte
användas enligt pressostatens
funktion under inställningen
av däckens pumpningstryck.
83

❒Om man kör med ett otillräckligt
däcktryck, överhettas de, vilket
kan leda till fel på däcken. Ett dåligt
pumpningstryck reducerar
förbrukningseffektiviteten och
slitbanans varaktighet samt kan även
påverka körbarheten och fordonets
inbromsningsprestanda.
❒TPMS ersätter inte korrekt underhåll
på däcken. Det är upp till föraren att
bibehålla ett korrekt tryck i däcken
och mäta det med en lämplig
pressostat, även då däcktrycket inte
sjunker till ett värde som gör att
varningslampan för däcktrycket
tänds.
❒TPMS-systemet meddelar föraren om
eventuella förhållanden med
otillräckligt däcktryck. Om den
sjunker under gränsen för otillräckligt
däcktryck av något skäl, inklusive
effekterna av en låg temperatur och
en normal tryckförlust i däcket.
❒Temperaturvariationerna som sker
under årstiderna påverkar
däcktrycket.TPMS använder sladdlösa anordningar
med elektroniska sensorer som har
monterats på hjulfälgarna för att
kontinuerligt kontrollera värdet för
däcktrycken. Sensorerna som har
monterats på varje hjul som del
av ventilaxeln översänder information
om däcken till mottagaren för att
däcktrycket ska kunna beräknas.
VARNING! Kontrollen och bibehållandet
av korrekt tryck för alla fyra hjulen är
av stor vikt.
Varningar om lågt tryck i
däcktryckets
kontrollsystem
Systemet varnar föraren om att ett eller
flera däck behöver pumpas, medan
varningslampan
tänds på
instrumentpanelen (samtidigt som ett
varningsmeddelande visas och en
ljudsignal hörs).I så fall, ska du stanna fordonet så snart
som möjligt, kontrollera varje däcks
tryck och pumpa dem till det tryck som
föreskrivs för fordonet med kalla däck.
Systemet uppdateras automatiskt
och när uppdateringen om däcktrycket
har tagits emot, slocknar
varningslampan för däcktrycket. Det
kan vara nödvändigt att köra fordonet i
cirka 20 minuter med en hastighet
över 20 km/tim. för att informationen
ska kunna tas emot.
Funktionsfel på TPMS-
systemet
Systemfelet signaleras genom att den
särskilda varningslampan
först
börjar blinka i 75 sekunder för att sedan
lysa med ett fast sken. Detta kan
inträffa i en av följande situationer:
❒Störningen orsakas av elektroniska
anordningar eller i närheten av
radiofrekvensutsändningar liknande
dem från TPM-sensorerna.
❒Applicering av mörkläggningsfilm
som stör radiovågornas signaler.
❒Det finns snö eller is på hjulen eller
hjulhusen.
❒Användning av snökedjor.
❒Användning av hjul/däck som inte är
försedda med TPM-sensorer.
84
KÄNNEDOM OM FORDONET
