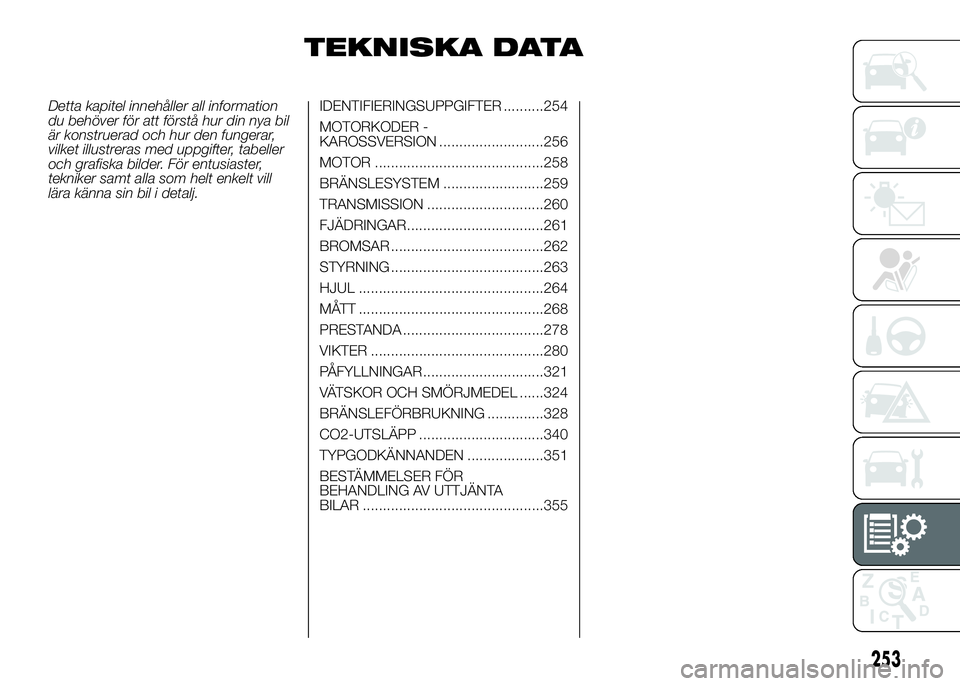

TEKNISKA DATA
Detta kapitel innehåller all information
du behöver för att förstå hur din nya bil
är konstruerad och hur den fungerar,
vilket illustreras med uppgifter, tabeller
och grafiska bilder. För entusiaster,
tekniker samt alla som helt enkelt vill
lära känna sin bil i detalj.IDENTIFIERINGSUPPGIFTER ..........254
MOTORKODER -
KAROSSVERSION ..........................256
MOTOR ..........................................258
BRÄNSLESYSTEM .........................259
TRANSMISSION .............................260
FJÄDRINGAR..................................261
BROMSAR ......................................262
STYRNING ......................................263
HJUL ..............................................264
MÅTT ..............................................268
PRESTANDA ...................................278
VIKTER ...........................................280
PÅFYLLNINGAR ..............................321
VÄTSKOR OCH SMÖRJMEDEL ......324
BRÄNSLEFÖRBRUKNING ..............328
CO2-UTSLÄPP ...............................340
TYPGODKÄNNANDEN ...................351
BESTÄMMELSER FÖR
BEHANDLING AV UTTJÄNTA
BILAR .............................................355
253
Page 258 of 387

IDENTIFIERINGSUPPGIFTER
Det rekommenderas att skriva ner
beteckningarna för identifiering.
Identifieringsuppgifterna som tryckts
och står på märkskyltarna och deras
utplacering är de följande:
❒Märkskylt med identifieringsuppgifter.
❒Märkning av bilchassit.
❒Märkskylt för karossens lack.
❒Märkning av motorn.
MÄRKSKYLT MED
IDENTIFIERINGSUPPGIFTER
Skylten sitter på främre tvärbalken i
motorrummet och anger följande
identifikationsdata bild 250:
BTypgodkännandenummer.
CID-nummer för fordonstyp
DChassits progressiva
tillverkningsnummer.
ETillåten max. vikt för bil med full last
FMaximalt tillåten vikt för fullastad bil
med släp.
GTillåten max. vikt på den första axeln
(framaxeln).
HMax. tillåten vikt på den andra axeln
(bakaxeln)
IMotortyp.
LKarossens versionskod.
MReservdelsnummer.
NKorrekt koefficientvärde för rökighet
(för dieselmotorer).
MÄRKNING AV CHASSIT
Dessa skyltar sitter på följande ställen:
en på det inre hjulhuset på
passagerarsidan A bild 251 och den
andra på vindrutans nedre del bild 252.Märkningen omfattar:
❒Fordonstyp.
❒Chassits progressiva
tillverkningsnummer.
MÄRKSKYLT FÖR
KAROSSENS LACKERING
Skylten sitter på den främre tvärbalken
i motorrummet bild 253 och innehåller
följande data:
250F1A0243
251F1A0244
252F1A0365
253F1A0369
254
TEKNISKA DATA
Page 259 of 387
ALacktillverkaren.
BFärgbeteckning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar
eller omlackeringar.
MOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
255
Page 260 of 387
MOTORKODER - KAROSSVERSION.
VersionMotorkod
110 Multijet(*) F1AE3481G
115 Multijet(*)250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
150 Multijet Euro 6F1AGL411A
(*)Version för specifika marknader
256
TEKNISKA DATA
Page 261 of 387
Nedan följer ett exempel på en kod för
karossversionen med tillhörande
teckenförklaring som gäller för alla
karossversionernas koder.
Exempel:
250AMMFADX
250MODELL
ABruttovikt
MMOTOR
MTRANSMISSION/MOTORAXLAR
FKAROSS
AAXELAVSTÅND
HögerVERSION
Bruttovikt
A3 000 kg
B3 300 kg
C3 500 kg
D3 500 kg HEAVY
E3995/4005/4250/4300 kg HEAVY
F2 800 kg
G3 650 kg
H3 510 kg HEAVY
L3 510 kg
M4 400 kg HEAVYMOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 Multijet
4150 Multijet Euro 6
TRANSMISSION
MMekanisk växel
AAutomatväxel
AXELAVSTÅND
AKort axelavstånd
BMedellångt axelavstånd
CLångt axelavstånd
DMedellångt till långt axelavstånd
UAlla axelavstånd (inkompletta fordon).
KAROSS
APickup-chassi
BDragbil utan hytt
CHytt med vagnsgolv
DSkåpbil
ESkolbuss lågstadium
FSkåpbil
GSkåp förlängd hytt
HDragbil med förlängd hytt
MMinibuss
PPanorama
RTransport av både personer och varor
6/9 platser
257
Page 262 of 387

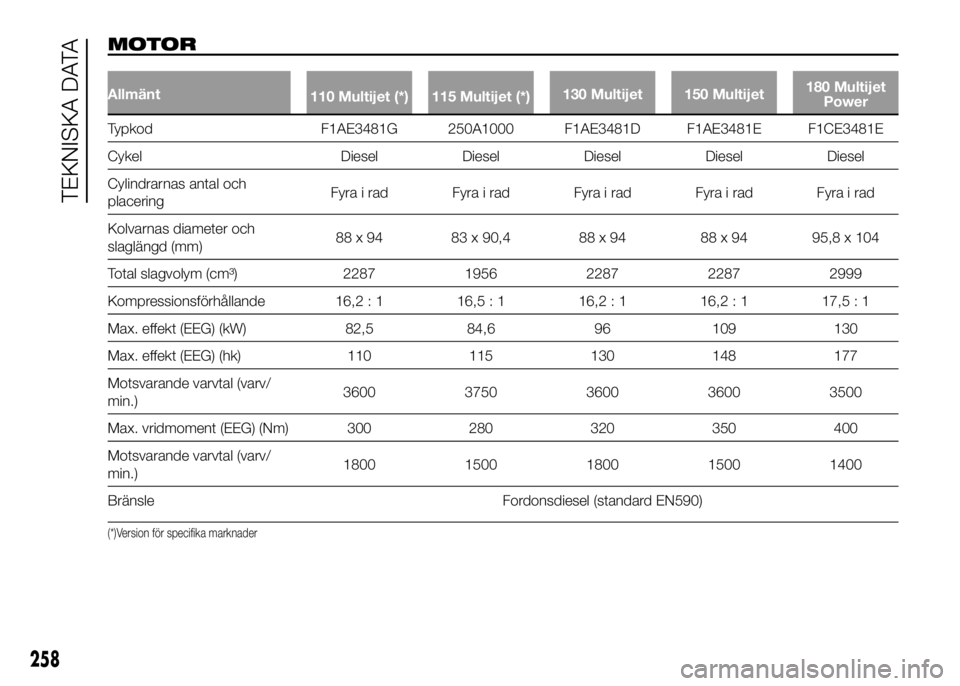

MOTOR
Allmänt
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Typkod F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Cykel Diesel Diesel Diesel Diesel Diesel
Cylindrarnas antal och
placeringFyra i rad Fyra i rad Fyra i rad Fyra i rad Fyra i rad
Kolvarnas diameter och
slaglängd (mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Total slagvolym (cm³) 2287 1956 2287 2287 2999
Kompressionsförhållande 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Max. effekt (EEG) (kW) 82,5 84,6 96 109 130
Max. effekt (EEG) (hk) 110 115 130 148 177
Motsvarande varvtal (varv/
min.)3600 3750 3600 3600 3500
Max. vridmoment (EEG) (Nm) 300 280 320 350 400
Motsvarande varvtal (varv/
min.)1800 1500 1800 1500 1400
Bränsle Fordonsdiesel (standard EN590)
(*)Version för specifika marknader
258
TEKNISKA DATA
Page 263 of 387
BRÄNSLESYSTEM
Versioner Bränslesystem
Alla Direktinsprutning “Common Rail”
205)
VARNING
205) Ändringar och reparationer av bränslesystemet som utförs på felaktigt sätt och utan hänsyn till anläggningens
tekniska egenskaper, kan orsaka funktionsfel med risk för brand.
259
Page 264 of 387
TRANSMISSION
Versioner Växellåda Koppling Dragkraft
115 Multijet(*)Med fem framväxlar och
backväxel med
synkroniseringar för
iläggning av framväxlarna.
Automatiskt reglerande med
pedal utan tomgångsrörelseFram 110 Multijet(*)
Sex framväxlar och
backväxel med
synkroniserad iläggning av
framväxlarna 130 Multijet
150 Multijet
180 Multijet Power
150 Multijet Euro 6
(*)Version för specifika marknader
260
