2016 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

❒Reservhjulet har ingen kontrollgivare
för däcktrycket. Därför kontrolleras
inte däcktrycket av systemet.
❒Om reservhjulet monteras i stället för
ett däck med ett tryck som
understiger gränsen för otillräcklig
tryck, hörs en ljudsignal och
varningslampan
tänds vid nästa
igångsättning.
❒När man reparerar eller byte ett
originaldäck och återmonterar det på
fordonet i stället för reservhjulet,
uppdateras TPMS automatiskt och
varningslampan slocknar, förutsatt att
inget av de fyra däcken som
monterats har ett tryck som
underskrider gränsen för otillräckligt
tryck. Det kan vara nödvändigt att
köra fordonet i cirka 20 minuter med
en hastighet över 20 km/tim. för att
TPMS ska ta emot informationen.VARNINGAR
VARNING
69) TPMS har optimerats för däcken
och originalhjulen som ingår som
standard. Trycket och TPMS-
varningarna har definierats för
måtten på däcken som har
monterats på fordonet. Om man
använder ersättningsutrustning
som inte har samma mått, inte är
av samma typ och/eller sort, kan
systemet fungera felaktigt eller
sensorerna skadas.
Reservdelshjul som inte är original
kan skada sensorn. Använd inte
tätningsmedel till däck eller
balanseringsvikter om fordonet är
försett med TPMS-systemet
eftersom de kan skada
sensorerna.
70) Om systemet signalerar ett
tryckfall i ett specifikt däck,
rekommenderar vi att du
kontrollerar trycket i alla fyra
däcken.71) TPMS-systemet innebär inte att
föraren inte behöver kontrollera
däcktrycket varje månad. Det ska
inte anses vara en ersättning
för underhållsarbetet eller
säkerhetsanordningarna.
72) Däcktrycket ska kontrolleras
med kalla däck. Om du av någon
orsak kontrollerar trycket med
varma däck, ska du inte minska
trycket även om det överstiger
föreskrivet tryckvärde. Upprepa i
stället kontrollen när däcken
har blivit kalla.
73) TPMS-systemet kan inte
signalera plötsliga tryckförluster i
däcken (t ex. om ett däck
exploderar). I detta fall, stanna
fordonet genom att bromsa
försiktigt och utan att plötsliga
styrningar.
74) Systemet ger endast en varning
om lågt däcktryck: det kan inte
pumpa upp däcken.
75) Ett otillräckligt däcktryck ökar
bränsleförbrukningen, minskar
slitbanans varaktighet och kan
påverka förmågan att köra bilen
på ett säkert vis.
85

76) Efter att ha kontrollerat och
reglerat däcktrycket, ska du alltid
sätta på hättan på ventilaxeln.
Detta förhindrar att fukt och
smuts tränger in i ventilaxeln,
vilket kan skada sensorn som
kontrollerar däcktrycket.
77) Reparationssatsen till däck
(Fix&Go) som ingår i bilens
standardutrustning (berörda
versioner och marknader)
är kompatibel med T.P.M.S.-
sensorerna. Om du däremot
använder tätningsmedel som inte
motsvarar det som finns i
originalsatsen, kan deras funktion
sättas på spel. Om man använder
tätningsmedel som inte motsvarar
det som finns i originalsatsen,
rekommenderar vi att du låter
kontrollera T.P.M.S.-sensorernas
funktion vid ett kvalificerat
reparationscenter.KÖRFÄLTSASSISTENT
(varning om överskridande av
körfältet)
(berörda versioner och marknader)
82) 79) 80)
Körfältsassistenten är ett system som
underrättar distraherad förare om
att man håller på att lämna körfältet.
En videosensor på vindrutan nära
innerbackspegeln håller reda på
gränsmarkeringarna för den aktuella
filen och fordonets position i förhållande
till dessa.
OBSERVERA! På bilar med
körfältsassistent, ska du vända dig till
Fiats servicenät om du behöver byta ut
vindrutan. Om bytet sker vid en
specialanläggning för byte av vindrutor
ska man ändå kontakta Fiats servicenät
för kalibrering av backkameran.
FUNKTIONSSÄTT
Systemet är inte aktiverat då fordonet
sätts på, utan aktiveras endast genom
att trycka på knappen A bild 128 som
sitter på instrumentpanelen (se
beskrivningen nedan).Aktiveringen bekräftas genom att
lysdioden tänds på knappen och av ett
särskilt meddelande som visas på
displayen.
När systemet är aktiverat, är lysdioden
på den särskilda knappen släckt. Efter
en eventuell frånkoppling från
användarens sida, meddelas
bekräftelse på systemets inaktivering
genom att lysdioden på knappen tänds
samt av ett meddelande som visas på
displayen.
Systemet aktiveras varje gång du vrider
fordonsnyckeln och sätter igång
identifikationen av
funktionsförhållandena (tillståndet
signaleras när de två
riktningsvarningslamporna
och
tänds på instrumentpanelen).
128F1A0322
86
KÄNNEDOM OM FORDONET

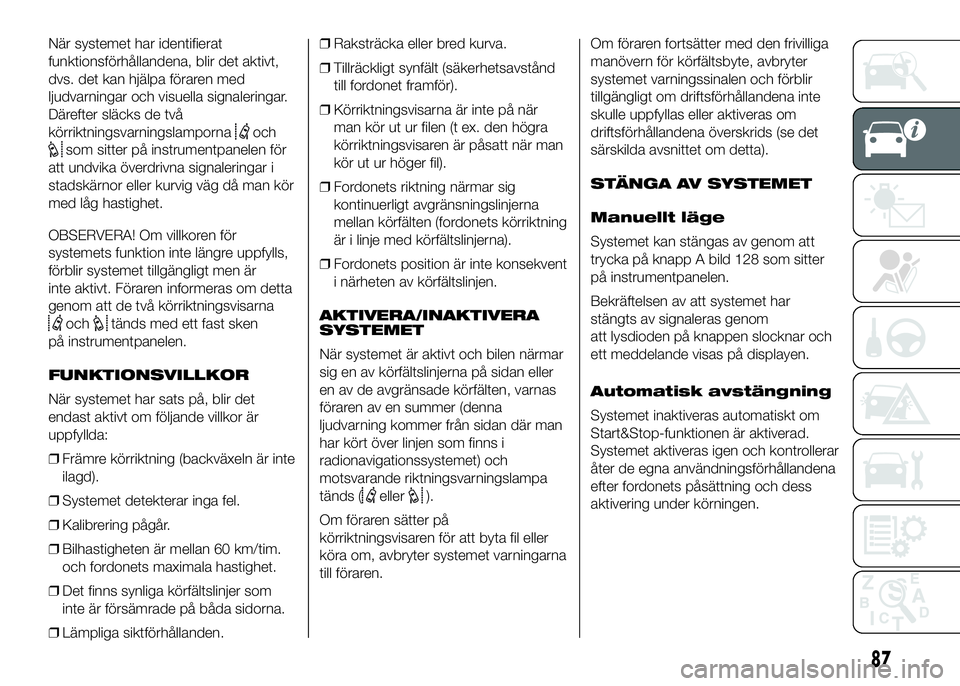

När systemet har identifierat
funktionsförhållandena, blir det aktivt,
dvs. det kan hjälpa föraren med
ljudvarningar och visuella signaleringar.
Därefter släcks de två
körriktningsvarningslamporna
och
som sitter på instrumentpanelen för
att undvika överdrivna signaleringar i
stadskärnor eller kurvig väg då man kör
med låg hastighet.
OBSERVERA! Om villkoren för
systemets funktion inte längre uppfylls,
förblir systemet tillgängligt men är
inte aktivt. Föraren informeras om detta
genom att de två körriktningsvisarna
ochtänds med ett fast sken
på instrumentpanelen.
FUNKTIONSVILLKOR
När systemet har sats på, blir det
endast aktivt om följande villkor är
uppfyllda:
❒Främre körriktning (backväxeln är inte
ilagd).
❒Systemet detekterar inga fel.
❒Kalibrering pågår.
❒Bilhastigheten är mellan 60 km/tim.
och fordonets maximala hastighet.
❒Det finns synliga körfältslinjer som
inte är försämrade på båda sidorna.
❒Lämpliga siktförhållanden.❒Raksträcka eller bred kurva.
❒Tillräckligt synfält (säkerhetsavstånd
till fordonet framför).
❒Körriktningsvisarna är inte på när
man kör ut ur filen (t ex. den högra
körriktningsvisaren är påsatt när man
kör ut ur höger fil).
❒Fordonets riktning närmar sig
kontinuerligt avgränsningslinjerna
mellan körfälten (fordonets körriktning
är i linje med körfältslinjerna).
❒Fordonets position är inte konsekvent
i närheten av körfältslinjen.
AKTIVERA/INAKTIVERA
SYSTEMET
När systemet är aktivt och bilen närmar
sig en av körfältslinjerna på sidan eller
en av de avgränsade körfälten, varnas
föraren av en summer (denna
ljudvarning kommer från sidan där man
har kört över linjen som finns i
radionavigationssystemet) och
motsvarande riktningsvarningslampa
tänds (
eller).
Om föraren sätter på
körriktningsvisaren för att byta fil eller
köra om, avbryter systemet varningarna
till föraren.Om föraren fortsätter med den frivilliga
manövern för körfältsbyte, avbryter
systemet varningssinalen och förblir
tillgängligt om driftsförhållandena inte
skulle uppfyllas eller aktiveras om
driftsförhållandena överskrids (se det
särskilda avsnittet om detta).
STÄNGA AV SYSTEMET
Manuellt läge
Systemet kan stängas av genom att
trycka på knapp A bild 128 som sitter
på instrumentpanelen.
Bekräftelsen av att systemet har
stängts av signaleras genom
att lysdioden på knappen slocknar och
ett meddelande visas på displayen.
Automatisk avstängning
Systemet inaktiveras automatiskt om
Start&Stop-funktionen är aktiverad.
Systemet aktiveras igen och kontrollerar
åter de egna användningsförhållandena
efter fordonets påsättning och dess
aktivering under körningen.
87

FEL PÅ SYSTEMET
Vid fel, signalerar systemet felet till
föraren med ett meddelande på
displayen och med en summer samt en
särskild symbol
som tänds på
displayen (berörda versioner och
marknader).
VARNINGAR
Varningen om överskridandet av
körfältsgränsen fungerar inte om lasten
är för hög och inte helt balanserad.
Systemets funktion kan påverkas
negativt i vissa fall, vilket ka beror på
områdets morfologi, den typ av väg
man kör på (till exempel när man kör
över krön), vid dåliga siktförhållanden (t
ex. dimma, snö och regn), i onormala
ljusförhållanden (t ex. bländning,
mörker) eller av dålig rengöring eller
skador, även delvis, på vindrutan i
området framför backkameran.
Varningen om överskridande av
körfältsgränsen kan inte heller fungera
när det är med fel på något av följande
säkerhetssystem ABS, ESP, ASR och
Traction Plus.Systemets funktion kan påverkas
negativt av dåliga siktförhållanden (t ex.
dimma, snö och regn), av onormala
ljusförhållanden (t ex. bländning,
mörker) eller av dålig rengöring eller
skador, även delvis, på vindrutan i
området framför backkameran.
Föremål (t ex. självhäftande etiketter,
skyddsfilm osv.) får inte täcka området
på vindrutan framför videokameran
helt eller delvis.
VARNING
78) Om lastvariationen leder till en
stark lutningsändring av
backkameran, kan det hända att
systemet inte fungerar tillfälligt
för att möjliggöra en automatisk
kalibrering av backkameran.
79) Varningen om överskridande av
körfältsgränsen är inte ett
automatiskt körsystem och
ersätter inte föraren i kontrollen
av bilens körriktning. Föraren
ansvarar personligen för att
lämplig uppmärksamhet riktas
mot trafik- och vägförhållandena
och kontroll av bilens körriktning
på ett säkert sätt.80) Om körfältslinjerna är svåra att
läsa av, täcker varandra eller
saknas, kanske systemet inte kan
hjälpa föraren: i så fall inaktiveras
körfältsassistenten.
88
KÄNNEDOM OM FORDONET

SAMMANFATTANDE TABELL ÖVER MEDDELANDEN VID KÖRNING MED
KÖRFÄLTSASSISTENTEN
Status för lysdioden
på knappenMeddelande på
displayenStatus för symbolen
på displayenLjudsignal Betydelse
Avstängt – – –Aktiverat system
(automatiskt varje gång
man vrider nyckeln)
AvstängtKörfältsassistenten är
aktiveradvarningslamporna
och
lyser med ett fast sken-Systemet är på men
funktionsförhållandena
är inte uppfyllda
AvstängtKörfältsassistenten är
aktiverad--Systemet är aktiverat
och funktionsvillkoren
är uppfyllda: systemet
kan tillhandahålla
ljudvarningar och
visuella signaler
Avstängt -varningslampan
blinkarjaSystemet är aktivt och
känner av
funktionsförhållandena:
varnar om att bilen har
flyttat sig bort från den
vänstra linjen
89

Status för lysdioden
på knappenMeddelande på
displayenStatus för symbolen
på displayenLjudsignal Betydelse
Avstängt -varningslampan
blinkarjaSystemet är aktivt och
känner av
funktionsförhållandena:
varnar om att bilen har
flyttat sig bort från den
högra linjen
LyserKörfältsassistenten är
inaktiverad- nejSystemet har stängts
av manuellt
LyserKörfältsassistenten är
inte tillgänglig - se
handbokenVarningslampa för fel
jaFel på systemet: vänd
dig till Fiats servicenät
LyserKörfältsassistenten är
inte tillgänglig - rengör
den främre kameranVarningslampa för fel
jaFel på systemet:
rengör vindrutan
90
KÄNNEDOM OM FORDONET

BAKRE
BACKKAMERA
(PARKVIEW® REAR
BACK UP CAMERA)
(berörda versioner och marknader)
9)
81)
Fordonet kan förses med en
backkamera ParkView® Rear Back Up
Camera som gör att föraren kan visa
en bild på displayen över området
bakom bilen varje gång han ställer
växelspaken i backläge eller öppnar
bakluckan bild 129.
Bilden visas tillsammans med ett
varningsmeddelande på displayen: efter
cirka fem sekunder försvinner
meddelandet.
När du kopplar ut backväxeln, fortsätter
visningen av bilden i ytterligare tio
sekunder. Därefter försvinner bilden och
den visning som tidigare aktiverats
visas på displayen. Vid frånkopplingen
av backväxeln visas ett "X" på displayen
och det har som syfte att koppla ifrån
bilderna före den inställda tiden.
NoteringBilden som visas på
displayen är något förvrängd för att visa
en vidvinkelbild.Backkameran har installerats i ett
plasthölje som sitter på takets bakre
balk och även innehåller det tredje
stoppljuset bild 130.
VISUALISERINGAR OCH
MEDDELANDEN PÅ
DISPLAYEN
Gallret med statiska linjer, som visas på
displayen, indikerar bilens bredd.Gallret visar separata zoner som gör att
man kan identifiera avståndet från
bilens bakre del.
Följande tabell visar ungefärliga avstånd
för varje område:
Område
(referens bild
129
)
Avstånd från
bilens bakre del
Röd (A) 0 ÷ 30 cm
Gul(B) 30cm÷1m
Grön (C) 1 m eller mer
129F1A0360
130F1A0107
91

VARNINGAR
OBSERVERA! I vissa omständigheter,
till exempel om det finns is, snö eller
lera på backkamerans yta, kan dess
känslighet minska.
OBSERVERA! Om du behöver lackera
om bakdörrarna efter
reparationsåtgärderna, ska du försäkra
dig om att lacken inte kommer i kontakt
med backkamerans hållare.
OBSERVERA! Under
parkeringsmanövrerna, ska du vara
maximalt uppmärksam på hinder som
kan finnas över eller under
backkamerans räckvidd.
VARNING
81) Det är alltid föraren som är
ansvarig för parkeringen och
övriga manövrar. Vid dessa ska
man alltid se till att det inte finns
personer (speciellt barn) eller
djur inom manöverområdet.
Backkameran är en hjälp för
föraren, som dock alltid måste
vara uppmärksam under
potentiellt farliga manövrer även
om de utförs med låg hastighet.
Kör med en måttlig hastighet
för att kunna bromsa in i god tid
om du skulle upptäcka ett hinder.
OBSERVERA!
9) För att backkameran ska fungera
rätt är det absolut nödvändigt att
den alltid hålls ren från lera,
smuts, snö eller is. Under
rengöringen av backkameran, var
mycket försiktig för att inte repa
eller skada den. Undvik att
använda torra, sträva eller hårda
trasor. Backkameran ska göras
rena med rent vatten, eventuellt
med tillsats av bilschampo. På
biltvättar där en högtrycks- eller
ångtvätt används, gör snabbt rent
backkameran genom att hålla
munstycket på över tio cm
avstånd. Sätt inte fast
självhäftande etiketter på
backkameran.
92
KÄNNEDOM OM FORDONET
