2016 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

KOMPONENTINDEX
.
FRÄMRE STRÅLKASTARE
❒Typer av lampor ..................................207
❒Varselljus ............................................. 47
❒Positionsljus/halvljus ........................... 47
❒Helljus ................................................. 47
❒Byta lampor ........................................209
HJUL
❒Fälgar och däck ..................................266
❒Däcktryck ...........................................267
❒Byta ett hjul .........................................197
❒Däckreparationssats Fix&Go ...............202
YTTERBACKSPEGLAR
❒Reglering ............................................ 25
❒Infällning ............................................. 26
DÖRRAR
❒Centralstyrd öppning/stängning .......... 68
VINDRUTETORKARE
❒Funktion ............................................. 50
❒Byta torkarblad ...................................247
MOTOR
❒Nivåkontroll .........................................235❒Tekniska data ......................................258
1F1A5000
5

.
BAKLJUS
❒Typer av lampor ..................................207
❒Byta lampor ........................................211
LASTUTRYMME
❒Öppna/stänga .................................... 71
TREDJE STOPPLJUS
❒Typer av lampor ..................................207
❒byta lampor ........................................213
PARKERINGSSENSORER
❒Funktion ............................................. 95
2F1A5001
6
KOMPONENTINDEX

.

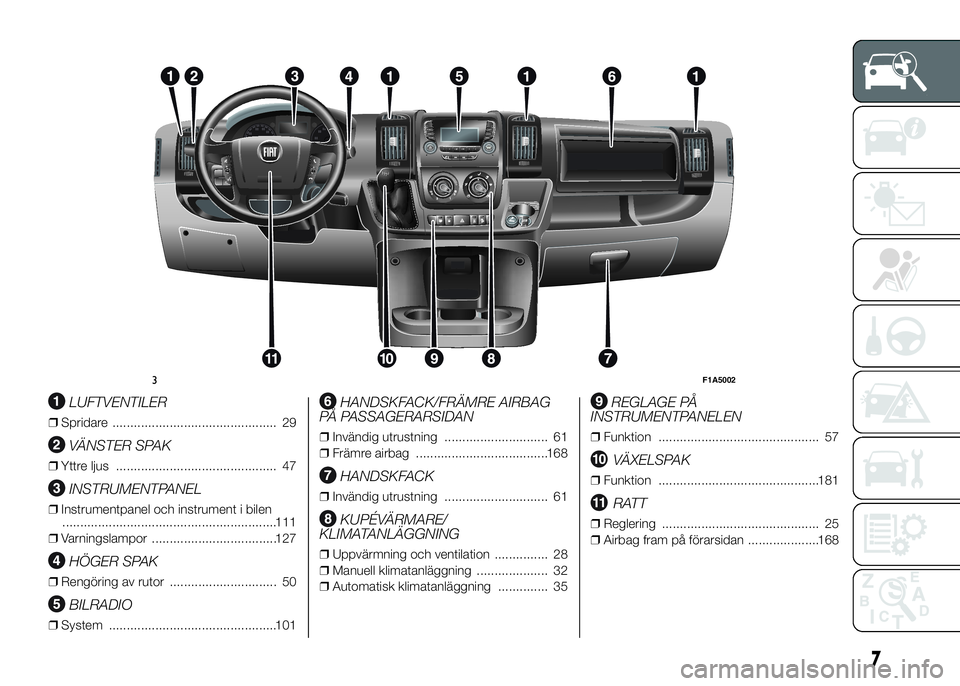

LUFTVENTILER
❒Spridare .............................................. 29
VÄNSTER SPAK
❒Yttre ljus ............................................. 47
INSTRUMENTPANEL
❒Instrumentpanel och instrument i bilen
............................................................111
❒Varningslampor ...................................127
HÖGER SPAK
❒Rengöring av rutor .............................. 50
BILRADIO
❒System ...............................................101
HANDSKFACK/FRÄMRE AIRBAG
PÅ PASSAGERARSIDAN
❒Invändig utrustning ............................. 61
❒Främre airbag .....................................168
HANDSKFACK
❒Invändig utrustning ............................. 61
KUPÉVÄRMARE/
KLIMATANLÄGGNING
❒Uppvärmning och ventilation ............... 28
❒Manuell klimatanläggning .................... 32
❒Automatisk klimatanläggning .............. 35
REGLAGE PÅ
INSTRUMENTPANELEN
❒Funktion ............................................. 57
VÄXELSPAK
❒Funktion .............................................181
RATT
❒Reglering ............................................ 25
❒Airbag fram på förarsidan ....................168
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
7

.

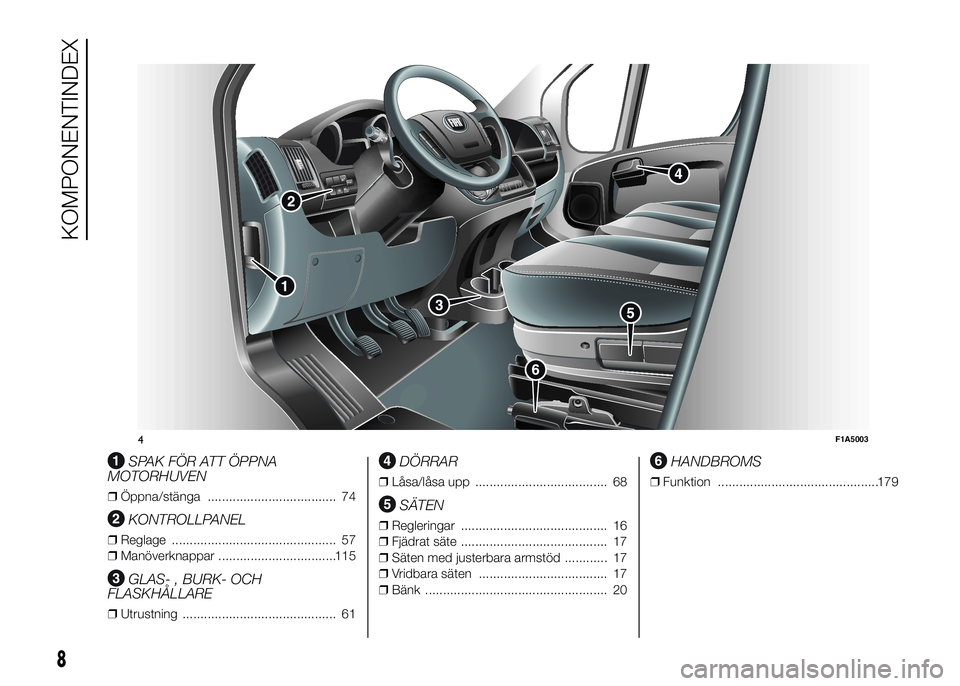

SPAK FÖR ATT ÖPPNA
MOTORHUVEN
❒Öppna/stänga .................................... 74
KONTROLLPANEL
❒Reglage .............................................. 57
❒Manöverknappar .................................115
GLAS- , BURK- OCH
FLASKHÅLLARE
❒Utrustning ........................................... 61
DÖRRAR
❒Låsa/låsa upp ..................................... 68
SÄTEN
❒Regleringar ......................................... 16
❒Fjädrat säte ......................................... 17
❒Säten med justerbara armstöd ............ 17
❒Vridbara säten .................................... 17
❒Bänk ................................................... 20
HANDBROMS
❒Funktion .............................................179
MO
DE
4F1A5003
8
KOMPONENTINDEX

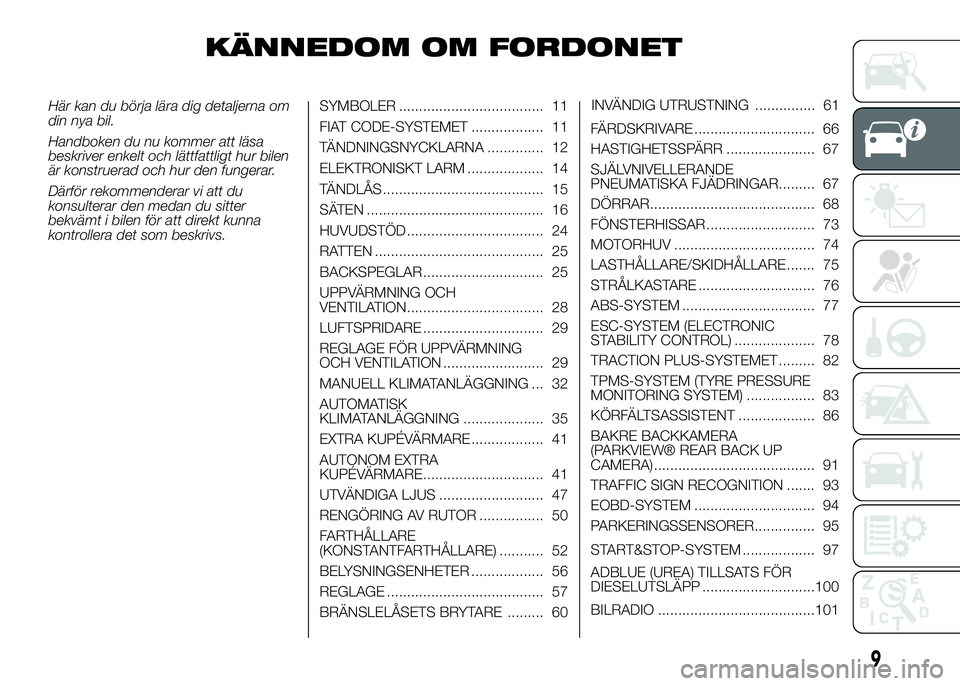

KÄNNEDOM OM FORDONET
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.SYMBOLER .................................... 11
FIAT CODE-SYSTEMET .................. 11
TÄNDNINGSNYCKLARNA .............. 12
ELEKTRONISKT LARM ................... 14
TÄNDLÅS ........................................ 15
SÄTEN ............................................ 16
HUVUDSTÖD .................................. 24
RATTEN .......................................... 25
BACKSPEGLAR .............................. 25
UPPVÄRMNING OCH
VENTILATION.................................. 28
LUFTSPRIDARE .............................. 29
REGLAGE FÖR UPPVÄRMNING
OCH VENTILATION ......................... 29
MANUELL KLIMATANLÄGGNING ... 32
AUTOMATISK
KLIMATANLÄGGNING .................... 35
EXTRA KUPÉVÄRMARE .................. 41
AUTONOM EXTRA
KUPÉVÄRMARE.............................. 41
UTVÄNDIGA LJUS .......................... 47
RENGÖRING AV RUTOR ................ 50
FARTHÅLLARE
(KONSTANTFARTHÅLLARE) ........... 52
BELYSNINGSENHETER .................. 56
REGLAGE ....................................... 57
BRÄNSLELÅSETS BRYTARE ......... 60INVÄNDIG UTRUSTNING ............... 61
FÄRDSKRIVARE .............................. 66
HASTIGHETSSPÄRR ...................... 67
SJÄLVNIVELLERANDE
PNEUMATISKA FJÄDRINGAR......... 67
DÖRRAR......................................... 68
FÖNSTERHISSAR ........................... 73
MOTORHUV ................................... 74
LASTHÅLLARE/SKIDHÅLLARE ....... 75
STRÅLKASTARE ............................. 76
ABS-SYSTEM ................................. 77
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) .................... 78
TRACTION PLUS-SYSTEMET ......... 82
TPMS-SYSTEM (TYRE PRESSURE
MONITORING SYSTEM) ................. 83
KÖRFÄLTSASSISTENT ................... 86
BAKRE BACKKAMERA
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 91
TRAFFIC SIGN RECOGNITION ....... 93
EOBD-SYSTEM .............................. 94
PARKERINGSSENSORER............... 95
START&STOP-SYSTEM .................. 97
ADBLUE (UREA) TILLSATS FÖR
DIESELUTSLÄPP ............................100
BILRADIO .......................................101
9

MILJÖSKYDD .................................108
10
KÄNNEDOM OM FORDONET
TILLBEHÖR SOM KÖPTS AV
KUNDEN .........................................102
TANKA FORDONET ........................103

SYMBOLER
På vissa av komponenterna i bilen sitter
det färgade skyltar med symboler som
indikerar viktiga försiktighetsåtgärder
som måste vidtas vid hanteringen
av komponenterna. Dessutom sitter det
en märkskylt under motorhuven som
sammanfattar symbolerna.
FIAT
CODE-SYSTEMET
I KORTHET
Det är ett elektroniskt låssystem till
motorn som ökar skyddet mot
stöldförsök. Det aktiveras automatiskt
när tändningsnyckeln tas ut ur
tändningslåset.
I alla tändningsnycklar finns det en
elektronisk anordning som modulerar
signalen som skickas ut under
startfasen från en antenn som har
integrerats i tändlåset. Signalen
varierar från starttillfälle till starttillfälle
och fungerar som ett lösenord som
styrenheten känner igen och som gör
att bilen går att starta.
1)
Funktionssätt
Vid varje start, när tändningsnyckeln
vrids tillMAR, sänder Fiat CODE-
systemets styrenhet en
identifikationskod till motorstyrenheten
för att upphäva funktionernas
blockering.Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner
igen koden som skickas från
tändningsnyckeln.
När du vrider tändningsnyckeln till läget
STOP gör Fiat CODE-systemet så att
motorstyrenhetens funktioner
inaktiveras.
Oregelbunden funktion:
Om koden inte känns igen korrekt
under starten, tänds varningslampan
och samtidigt visas ett meddelande
på instrumentpanelen (se kapitlet
"Varningslampor och meddelanden").
I detta fall, vrid tändningsnyckeln till
STOPoch därefter tillMAR.Om
blockeringen kvarstår, försök med de
andra tändningsnycklarna du har fått.
Om motorn fortfarande inte går att
starta, ska du kontakta Fiats servicenät.
OBSERVERA! Varje tändningsnyckel
har en egen kod som ska sparas i
minnet i systemets styrenhet. För att
minneslagra nya nycklar, upp till högst
åtta, kontakta Fiats servicenät.
11

Varningslampantänds under
körningen
❒Om varningslampan
tänds,
betyder det att systemet håller på att
göra en självdiagnos (t.ex. beroende
på ett spänningsfall).
❒Om varningslampan
fortsätter
att lysa, ska du kontakta Fiats
servicenät.
OBSERVERA!
1) Kraftiga stötar kan skada de
elektroniska komponenterna i
tändningsnyckeln. För att skydda
de elektroniska anordningarna
inuti tändningsnyckeln och säkra
deras funktion ska man aldrig
låt den ligga i solen.
TÄNDNINGSNYCKLARNA
MEKANISK
TÄNDNINGSNYCKEL
Nyckelns metallinsats A bild 5 är fast.
Tändningsnyckeln aktiverar:
❒Tändlåset.
❒Dörrlåset.
❒Öppning/stängning av tanklocket.
TÄNDNINGSNYCKEL MED
FJÄRRKONTROLL
Metallinsatsen bild 6 - bild 7 är dold i
vredet och aktiverar:
❒Tändlåset.
❒Dörrlåset.
❒Öppning/stängning av tanklocket.
För att dra ut metallinsatsen, tryck på
knappen B bild 6 - bild 7.För att föra in den igen i vredet, gör så
här:
❒Håll knappen B nertryckt och vrid
metallinsatsen A.
❒Släpp upp knappen B och vrid helt
metallinsatsen A tills den klickar på
plats vilket garanterar en korrekt
stängning.
1)
Knappenaktiverar upplåsningen av
framdörrarna.
Knappen
aktiverar låsningen av alla
dörrar.
Knappen
aktiverar upplåsningen av
dörrarna till lastutrymmet.
När du låser upp dörrarna, tänds den
invändiga takbelysningen under en
förutbestämd tid.
5F1A00086F1A0004
12
KÄNNEDOM OM FORDONET
